公開番号2025135663
公報種別公開特許公報(A)
公開日2025-09-19
出願番号2024033533
出願日2024-03-06
発明の名称二酸化炭素回収装置
出願人トヨタ自動車株式会社
代理人弁理士法人平木国際特許事務所
主分類C02F 1/42 20230101AFI20250911BHJP(水,廃水,下水または汚泥の処理)
要約【課題】本開示は、低コストで導入可能な二酸化炭素回収装置を提供することを目的とする。
【解決手段】本実施形態の一態様の二酸化炭素回収装置は、冷却塔を有し、外気と接触した水が流通する流路に二酸化炭素吸収剤を備える。
【選択図】図1
特許請求の範囲【請求項１】
冷却塔を有し、外気と接触した水が流通する流路に二酸化炭素吸収剤を備える、二酸化炭素回収装置。
続きを表示（約 260 文字）【請求項２】
前記二酸化炭素吸収剤が、イオン交換樹脂である、請求項１に記載の二酸化炭素回収装置。
【請求項３】
前記二酸化炭素吸収剤が、交換可能なカートリッジに収容されている、請求項１に記載の二酸化炭素回収装置。
【請求項４】
前記二酸化炭素回収装置が、二酸化炭素吸収剤を再生可能な、再生部を有し、
前記二酸化炭素吸収剤が移動可能に配置され、
前記二酸化炭素吸収剤の一部が流路に配置され、一部が前記再生部に配置される、請求項１に記載の二酸化炭素回収装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、二酸化炭素回収装置に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
イオン交換樹脂にガスを流通させることにより、ガスに含まれる二酸化炭素を分離することが従来から検討されている。例えば、特許文献１には、ガスから二酸化炭素を分離することにより、ガスを改良又は浄化するための方法であって、ｉ）前記ガスの流れを、アミン基を有する弱塩基性イオン交換樹脂の床に、前記二酸化炭素が前記樹脂に吸着される温度及び圧力条件で導入する工程と、ｉｉ）前記吸着された二酸化炭素を前記樹脂から、前記床における温度増加及び／又は圧力低下により脱着させる工程と、を含み、工程ｉ）の際の、前記イオン交換樹脂の床における水の含有量が、イオン交換樹脂及び水の総重量の３５％を超える、方法が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特表２０１５－５０７５２７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
従来の二酸化炭素を回収する方法では、設備を新設する必要があり、高額な費用が必要であった。
【０００５】
本開示は、低コストで導入可能な二酸化炭素回収装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明者らは、上記課題を解決するために鋭意研究を行ったところ、外気と接触した水が流通する流路に二酸化炭素吸収剤を配置することにより、高額な費用をかけることなく、二酸化炭素を回収できることを見出し、本開示に至った。
【０００７】
本実施形態の態様例は、以下の通りに記載される。
【０００８】
（１）冷却塔を有し、外気と接触した水が流通する流路に二酸化炭素吸収剤を備える、二酸化炭素回収装置。
（２）前記二酸化炭素吸収剤が、イオン交換樹脂である、（１）に記載の二酸化炭素回収装置。
（３）前記二酸化炭素吸収剤が、交換可能なカートリッジに収容されている、（１）又は（２）に記載の二酸化炭素回収装置。
（４）前記二酸化炭素回収装置が、二酸化炭素吸収剤を再生可能な、再生部を有し、
前記二酸化炭素吸収剤が移動可能に配置され、
前記二酸化炭素吸収剤の一部が前記流路に配置され、一部が前記再生部に配置される、（１）又は（２）に記載の二酸化炭素回収装置。
【発明の効果】
【０００９】
本開示により、低コストで導入可能な二酸化炭素回収装置を提供することができる。
【図面の簡単な説明】
【００１０】

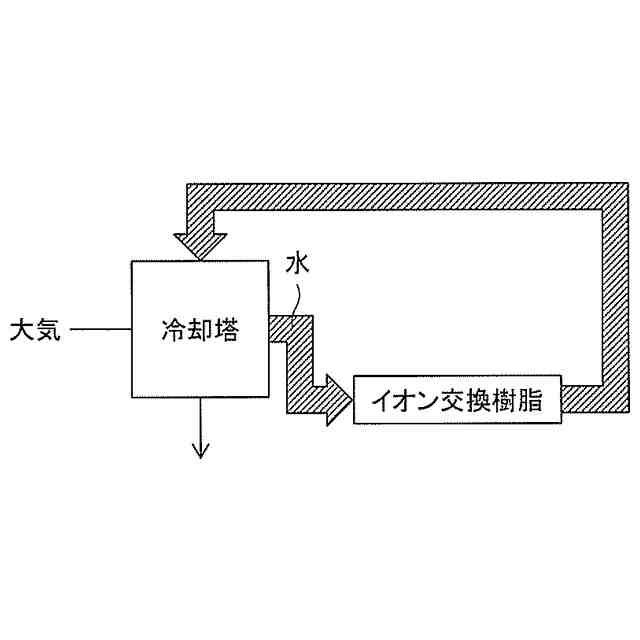

二酸化炭素回収装置の一態様の概略図である。

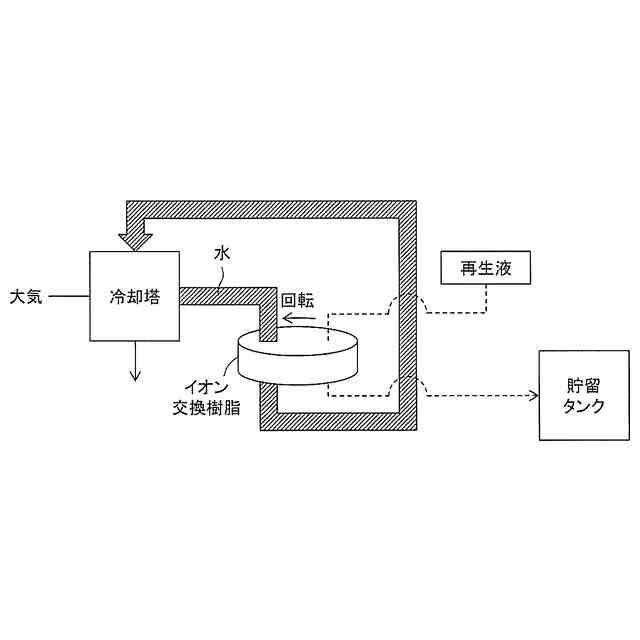

二酸化炭素回収装置の一態様の概略図である。

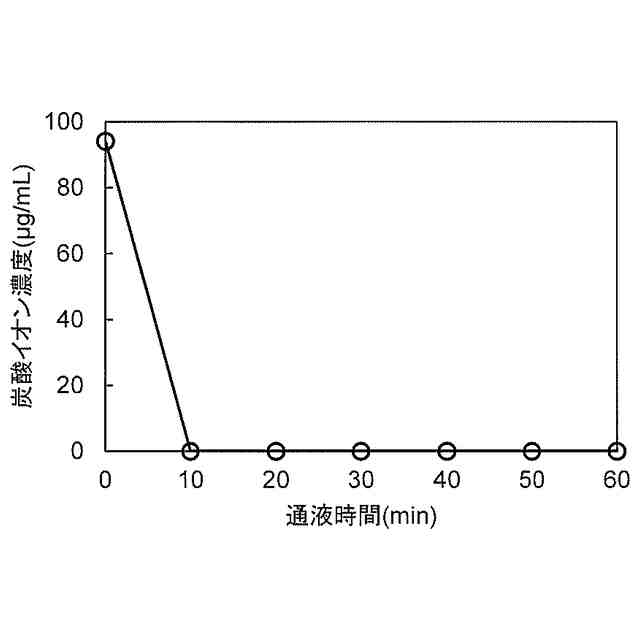

実験例１の炭酸イオン濃度の経時変化を示す図である。
実験例２の通液前、通液後のＣＯ
２
量及び脱離量を示す図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
