公開番号2025124455
公報種別公開特許公報(A)
公開日2025-08-26
出願番号2024020531
出願日2024-02-14
発明の名称電気式脱イオン水製造装置
出願人オルガノ株式会社
代理人個人,個人,個人
主分類C02F 1/469 20230101AFI20250819BHJP(水,廃水,下水または汚泥の処理)
要約【課題】漏水が生じた場合に起こり得る支障の発生を抑制しながら、流量を増加させる。

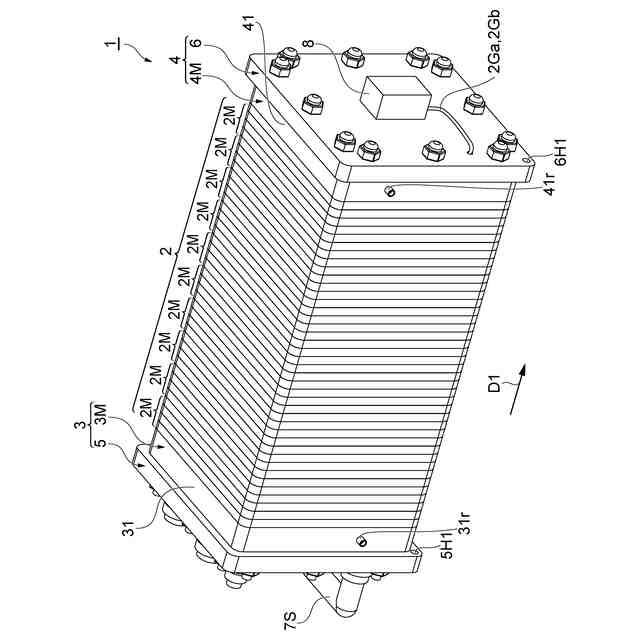

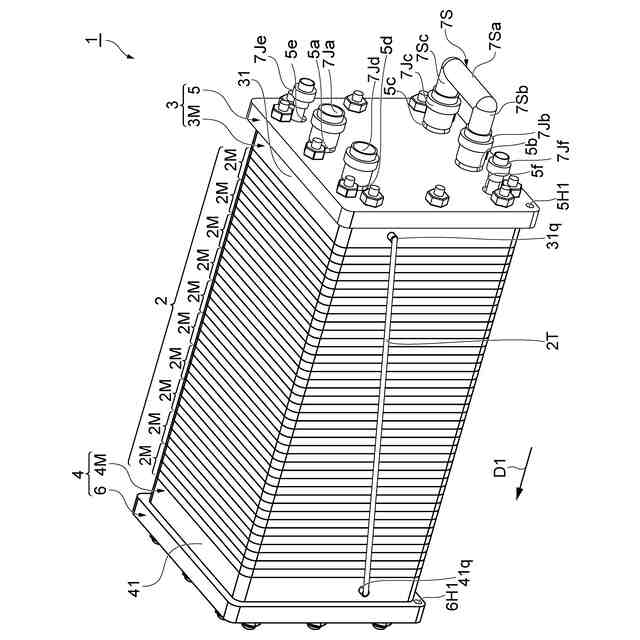

【解決手段】EDI装置1は、カチオン交換膜22C及びアニオン交換膜22Aにより区画された脱塩領域20を有する脱イオンユニット2と、脱イオンユニット2の一方の側に配置された陽極ユニット3と、脱イオンユニット2の他方の側に配置されて、陽極ユニット3と協働して脱イオンユニット2を挟む陰極ユニット4と、陽極ユニット3及び陰極ユニット4のそれぞれに電気的に接続された電圧印加ユニット8と、を備える。配管接続取り合い部材である陽極枠体31には、脱塩処理される前の供給水を脱イオンユニット2に送り込む供給水入口部である配管7Paと、脱イオンユニット2によって脱塩処理された後の処理水を送り出す処理水出口部である配管7Pdと、が設けられている。電気接続取り合い部材である陰極側押え板6には、電圧印加ユニット8が設けられている。

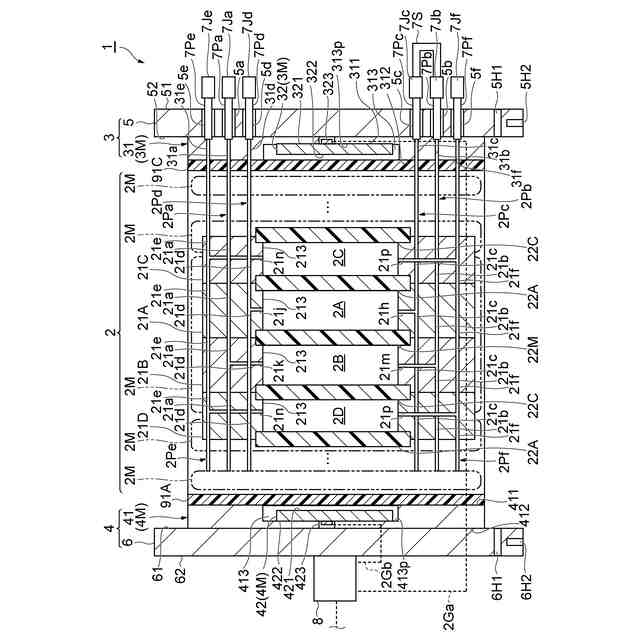

【選択図】図3
特許請求の範囲【請求項１】
カチオン交換膜及びアニオン交換膜により区画された脱塩領域を有する脱イオンユニットと、
前記脱イオンユニットの一方の側に配置された陽極ユニットと、
前記脱イオンユニットの他方の側に配置されて、前記陽極ユニットと協働して前記脱イオンユニットを挟む陰極ユニットと、
前記陰極ユニット及び前記陽極ユニットのそれぞれに電気的に接続された電圧印加ユニットと、を備え、
前記陽極ユニット及び前記陰極ユニットの一方である配管接続取り合い部材には、脱塩処理される前の供給水を前記脱イオンユニットに送り込む供給水入口部と、前記脱イオンユニットによって脱塩処理された後の処理水を送り出す処理水出口部と、が設けられ、
前記陽極ユニット及び前記陰極ユニットの他方である電気接続取り合い部材には、前記電圧印加ユニットが設けられている、電気式脱イオン水製造装置。
続きを表示（約 820 文字）【請求項２】
前記脱イオンユニットは、前記脱塩領域に含まれ、中間イオン交換膜によって仕切られた第１脱塩室及び第２脱塩室を含み、
前記第１脱塩室の第１脱塩室入口部は、前記供給水入口部に連通し、
前記第２脱塩室の第２脱塩室出口部は、前記処理水出口部に連通し、
前記配管接続取り合い部材には、前記第１脱塩室の第１脱塩室出口部に連通する連結配管出口部と、前記第２脱塩室の第２脱塩室入口に連通する連結配管入口部と、が設けられ、
前記連結配管出口部を前記連結配管入口部に接続する連結配管をさらに備える、請求項１に記載の電気式脱イオン水製造装置。
【請求項３】
前記脱イオンユニットは、
前記脱塩領域に含まれ、中間イオン交換膜によって仕切られた第１脱塩室及び第２脱塩室と、
前記第１脱塩室に隣接する第１濃縮室と、
前記第２脱塩室に隣接する第２濃縮室と、を含み、
前記配管接続取り合い部材には、前記第１濃縮室及び前記第２濃縮室に濃縮水を送り込む濃縮水入口部と、前記第１濃縮室及び前記第２濃縮室から送り出された前記濃縮水を送り出す濃縮水出口部と、が設けられている、請求項１に記載の電気式脱イオン水製造装置。
【請求項４】
前記配管接続取り合い部材は、前記陽極ユニットであり、
前記電気接続取り合い部材は、前記陰極ユニットである、請求項１に記載の電気式脱イオン水製造装置。
【請求項５】
前記陽極ユニットは、
前記脱イオンユニットに接するように配置され、前記脱イオンユニットが配置された領域に所定の電界を生じさせるための電極板を含む陽極モジュールと、
前記陽極モジュールに接するように配置された陽極側押え板と、を有し、
前記配管接続取り合い部材は、前記陽極モジュールである、請求項４に記載の電気式脱イオン水製造装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電気式脱イオン水製造装置に関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
特許文献１に例示される電気式脱イオン水製造装置は、受け入れた供給水からイオン成分が除去された処理水を生成する。電気式脱イオン水製造装置は、イオン交換膜によって区画された脱塩室と、脱塩室を挟むように配置された一対の電極を備えている。一対の電極の間に直流電圧が印加されると、供給水に含まれたイオン成分は、その極性に応じてイオン交換膜を介して脱塩室から流出する。その結果、イオン成分が除去された脱イオン水である処理水を得ることができる。
【先行技術文献】
【特許文献】
【０００３】
特開２００９－２２００６０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
電気式脱イオン水製造装置は、その原理上、一対の電極を備えている。それらの電極には直流電圧が印加される。従って、電気式脱イオン水製造装置は、直流電圧の印加に寄与する部位に供給水及び処理水が漏れ出ることがないように、供給水及び処理水が流れる部位から直流電圧の印加に寄与する部位を確実に隔てる必要がある。
【０００５】
その一方で、電気式脱イオン水製造装置には、単位時間あたりに生成される処理水の水量の増加が望まれている。つまり、電気式脱イオン水製造装置は、より多くの供給水を受け入れると共により多くの処理水を送り出す必要がある。しかし、電気式脱イオン水製造装置が扱う流量の増加は、供給水の圧力の上昇や部品の大型化を伴うので、漏水の可能性を生じ得る。仮に、漏水が生じた場合であっても、電気式脱イオン水製造装置の運転の継続や作業者による配管の着脱といった作業に支障がでないようにすることが望まれる。
【０００６】
本発明は、漏水が生じた場合に起こり得る支障の発生を抑制しながら、流量を増加させることが可能な電気式脱イオン水製造装置を提供することを目的とする。
【課題を解決するための手段】
【０００７】
本発明の一形態である電気式脱イオン水製造装置は、カチオン交換膜及びアニオン交換膜により区画された脱塩領域を有する脱イオンユニットと、脱イオンユニットの一方の側に配置された陽極ユニットと、脱イオンユニットの他方の側に配置されて、陽極ユニットと協働して脱イオンユニットを挟む陰極ユニットと、陰極ユニット及び陽極ユニットのそれぞれに電気的に接続された電圧印加ユニットと、を備え、陽極ユニット及び陰極ユニットの一方である配管接続取り合い部材には、脱塩処理される前の供給水を脱イオンユニットに送り込む供給水入口部と、脱イオンユニットによって脱塩処理された後の処理水を送り出す処理水出口部と、が接続され、陽極ユニット及び陰極ユニットの他方である電気接続取り合い部材には、電圧印加ユニットが設けられている。
【０００８】
一形態である電気式脱イオン水製造装置は、陽極ユニット及び陰極ユニットの一方である配管接続取り合い部材に供給水入口部及び処理水出口部を接続している。そして、陽極ユニット及び陰極ユニットの他方である電気接続取り合い部材に電圧印加ユニットを設けている。この構成によると、供給水及び処理水が流れる部位である供給水入口部及び処理水出口部が直流電圧の印加に寄与する部位である電圧印加ユニットから隔離されているので、供給水入口部及び処理水出口部において漏水が生じた場合でも電圧印加ユニットに影響を及ぼすことがない。従って、漏水が生じた場合に起こり得る支障の発生を抑制しながら、流量を増加させることができる。
【０００９】

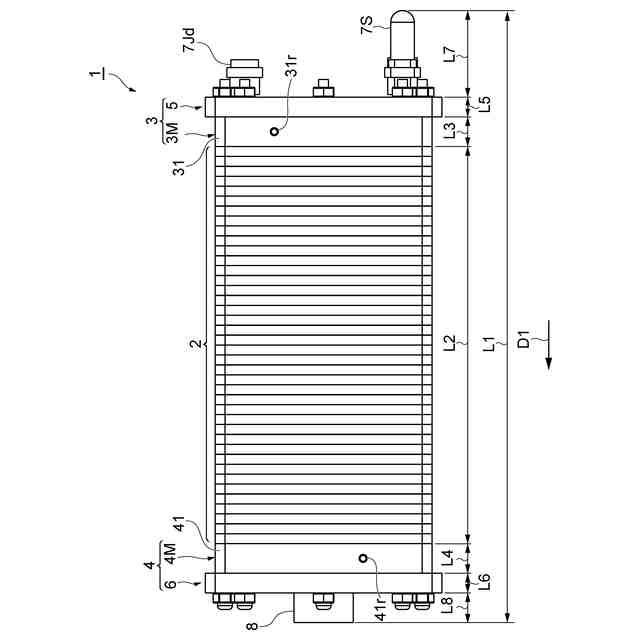

一形態である電気式脱イオン水製造装置の脱イオンユニットは、脱塩領域に含まれ、中間イオン交換膜によって互いに仕切られた第１脱塩室及び第２脱塩室を含み、第１脱塩室の第１脱塩室入口部には、供給水入口部が接続され、第２脱塩室の第２脱塩室出口部には、処理水出口部が接続され、配管接続取り合い部材には、第１脱塩室の第１脱塩室出口部に接続された連結配管出口部と、第２脱塩室の第２脱塩室入口に接続された連結配管入口部と、が接続されてもよい。一形態である電気式脱イオン水製造装置は、連結配管出口部を連結配管入口部に接続する連結配管をさらに備えてもよい。この構成によれば、供給水入口部及び処理水出口部と連結配管とが配管接続取り合い部材に接続される。その結果、電気式脱イオン水製造装置の全長を短くすることができる。
【００１０】

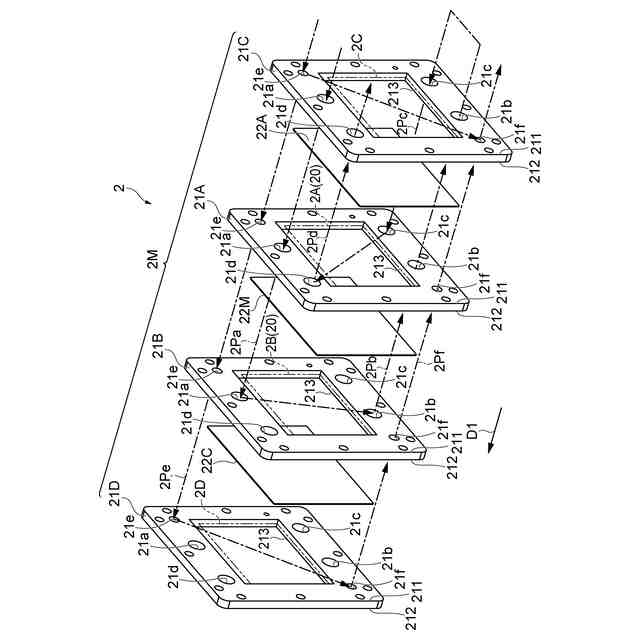

一形態である電気式脱イオン水製造装置の脱イオンユニットは、脱塩領域に含まれ、中間イオン交換膜によって仕切られた第１脱塩室及び第２脱塩室と、第１脱塩室に隣接する第１濃縮室と、第２脱塩室に隣接する第２濃縮室と、を含み、配管接続取り合い部材には、第１濃縮室及び第２濃縮室に濃縮水を送り込む濃縮水入口部と、第１濃縮室及び第２濃縮室から送り出された濃縮水を送り出す濃縮水出口部と、が接続されてもよい。この構成によれば、供給水入口部及び処理水出口部を接続した配管接続取り合い部材にさらに、濃縮水入口部及び濃縮水出口部が接続されている。その結果、配管接続取り合い部材に配管接続の取り合いがさらに集約されるから、供給水、処理水及び濃縮水が流れる部位から直流電圧の印加に寄与する部位がさらに確実に隔てられる。従って、漏水が生じた場合に起こり得る支障の発生を抑制しながら、流量を増加させることができる。
（【００１１】以降は省略されています）
