公開番号2025169223
公報種別公開特許公報(A)
公開日2025-11-12
出願番号2025075176
出願日2025-04-30
発明の名称電界ろ過装置及び電界ろ過装置のろ材の製造方法
出願人三菱化工機株式会社
代理人個人
主分類C02F 1/469 20230101AFI20251105BHJP(水,廃水,下水または汚泥の処理)
要約【課題】分離効率を向上させるとともに、低電圧領域で十分機能を発揮し、高機能化を図った電界ろ過装置及び電界ろ過装置のろ材の製造方法を提供する。
【解決手段】

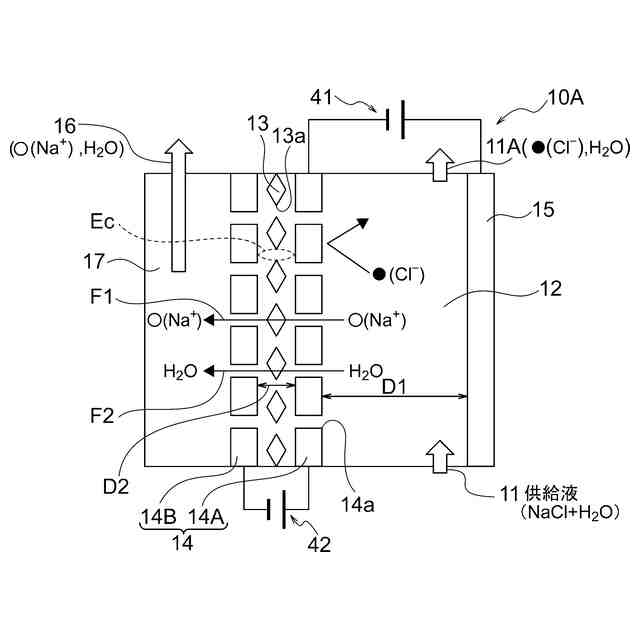

プラス帯電成分を含む供給液11を供給する供給室12と、供給室12の両側に配置され、プラス帯電成分を分離する細孔13aを有するろ材13を備えたカソードろ板電極14と、平板のアノード電極15と、プラス帯電成分を分離したろ液が流入するろ液室17と、を備えてなり、ろ材が高誘電率材料からなる。
【選択図】図1
特許請求の範囲【請求項１】
プラス帯電成分を含む供給液を供給する供給室と、
前記供給室の両側に配置され、プラス帯電成分を分離する細孔を有するろ材を備えたカソードろ板電極と、平板のアノード電極と、
前記プラス帯電成分を分離したろ液が流入するろ液室と、を備えてなり、
前記ろ材が高誘電率材料からなることを特徴とする電界ろ過装置。
続きを表示（約 1,100 文字）【請求項２】

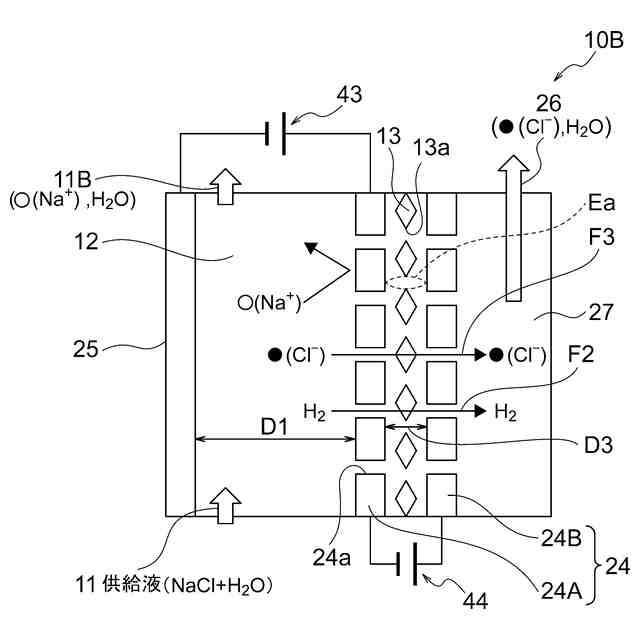

マイナス帯電成分を含む供給液を供給する供給室と、
前記供給室の両側に配置され、マイナス帯電成分を分離する細孔を有するろ材を備えたアノードろ板電極と、平板のカソード電極と、
前記マイナス帯電成分を分離したろ液が流入するろ液室と、を備えてなり、
前記ろ材が高誘電率材料からなることを特徴とする電界ろ過装置。
【請求項３】

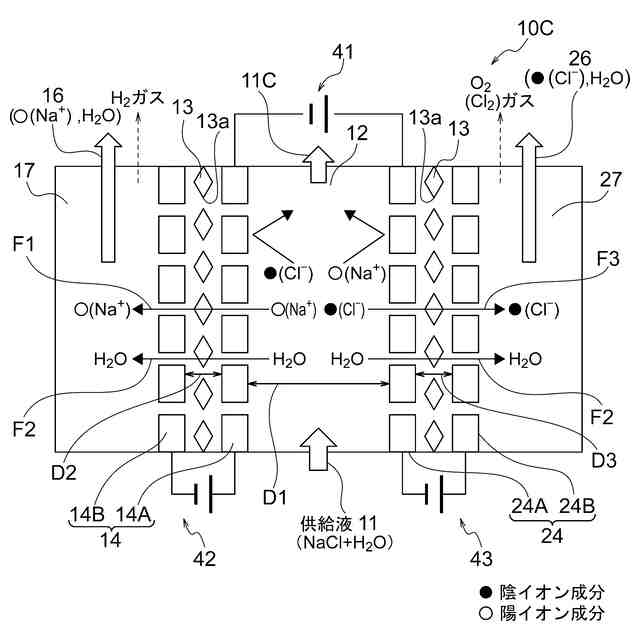

プラス帯電成分及びマイナス帯電成分を含む供給液を供給する供給室と、
前記供給室の両側に配置され、プラス帯電成分を分離する細孔を有するろ材を備えたカソードろ板電極と、マイナス帯電成分を分離する細孔を有するろ材を備えたアノードろ板電極と、
分離したプラス帯電成分が水と共に陽イオン液として流入する陽イオン室と、
分離したマイナス帯電成分が水と共に陰イオン液として流入する陰イオン室と、を備えたなり、
前記ろ材が高誘電率材料からなることを特徴とする電界ろ過装置。
【請求項４】
前記ろ材は、
ナノファイバー原料の樹脂ポリマー液中に、
高誘電率材料を分散・混錬してなることを特徴とする請求項１乃至請求項３のいずれかに記載の電界ろ過装置。
【請求項５】
前記ろ材は、
ナノファイバー糸の表面に、高誘電率材料粉末を付着してなることを特徴とする請求項１乃至請求項３のいずれかに記載の電界ろ過装置。
【請求項６】
前記ろ材は、
ナノファイバー糸の織物又はナノファイバー糸の不織布で成形したナノファイバーシートのろ過面側に、
高誘電率材料の微粒子粉末を、媒体を用いて薄膜として積層してなることを特徴とする請求項１乃至請求項３のいずれかに記載の電界ろ過装置。
【請求項７】

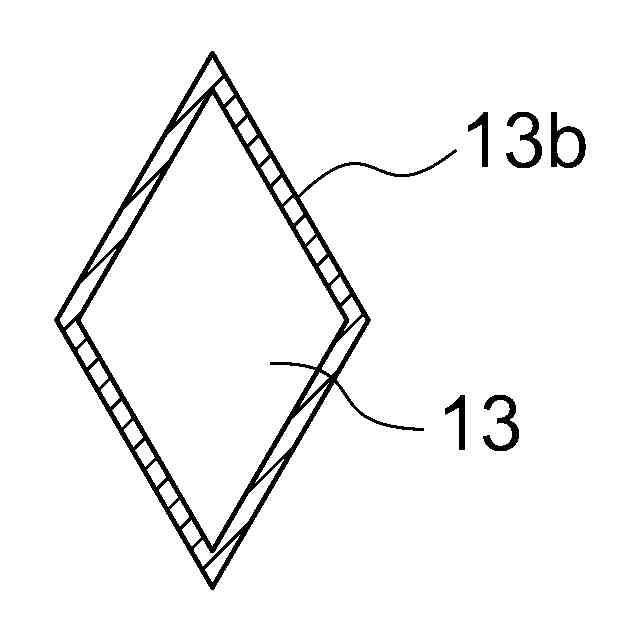

前記ろ材の表面に、フッ素ガスを用いた表面処理層を形成することを特徴とする請求項１乃至請求項３のいずれかに記載の電界ろ過装置。
【請求項８】

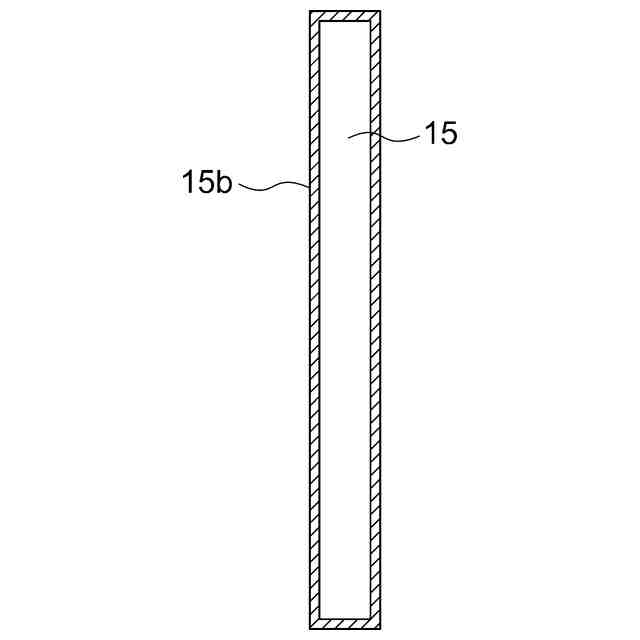

前記ろ材を備えたカソードろ板電極と、平板のアノード電極の表面に、
高比誘電率の被覆層を形成することを特徴とする請求項１に記載の電界ろ過装置。
【請求項９】
前記ろ材を備えたアノードろ板電極と、平板のカソード電極の表面に、
高比誘電率の被覆層を形成することを特徴とする請求項２に記載の電界ろ過装置。
【請求項１０】
前記ろ材を備えたカソードろ板電極と、前記ろ材を備えたアノードろ板電極との表面に、
高比誘電率の被覆層を形成することを特徴とする請求項３に記載の電界ろ過装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、電界ろ過装置及び電界ろ過装置のろ材の製造方法に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
従来のろ過法は、ろ材が微粒子を濾し取る直接ろ過方式であり、ろ過に際して目詰まりによる性能が低下する。この課題を解消するため、本発明者等は、電界ろ過装置として、積層構造の電極ろ板に形成された電界バリアの電気的反発作用を利用した非接触ろ過方法を先に提案した（特許文献１）。
【先行技術文献】
【非特許文献】
【０００３】
特許第７３９９６０４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、電界ろ過装置では、電極の間に挟む隔膜のろ材としてろ紙を用いているが、さらなる分離効率を向上させること、低電圧領域で十分機能すること、および高流速条件においては阻止率が低下しないような材料の出現が希求されている。
【０００５】
以上の問題に鑑み、本発明は、電界ろ過特性として、分離効率を向上させるとともに、低電圧領域で十分機能を発揮し、高機能化を図った電界ろ過装置及び電界ろ過装置のろ材の製造方法を提供する。
【課題を解決するための手段】
【０００６】
上記課題を達成するために、第１の本発明がなした技術的手段は、プラス帯電成分を含む供給液を供給する供給室と、
前記供給室の両側に配置され、プラス帯電成分を分離する細孔を有するろ材を備えたカソードろ板電極と、平板のアノード電極と、
前記プラス帯電成分を分離したろ液が流入するろ液室と、を備えてなり、
前記ろ材が高誘電率材料からなることを特徴とする電界ろ過装置としたことである。
【０００７】
第２の本発明がなした技術的手段は、マイナス帯電成分を含む供給液を供給する供給室と、
前記供給室の両側に配置され、マイナス帯電成分を分離する細孔を有するろ材を備えたアノードろ板電極と、平板のカソード電極と、
前記マイナス帯電成分を分離したろ液が流入するろ液室と、を備えてなり、
前記ろ材が高誘電率材料からなることを特徴とする電界ろ過装置としたことである。
【０００８】
第３の本発明がなした技術的手段は、プラス帯電成分及びマイナス帯電成分を含む供給液を供給する供給室と、
前記供給室の両側に配置され、プラス帯電成分を分離する細孔を有するろ材を備えたカソードろ板電極と、マイナス帯電成分を分離する細孔を有するろ材を備えたアノードろ板電極と、
分離したプラス帯電成分が水と共に陽イオン液として流入する陽イオン室と、
分離したマイナス帯電成分が水と共に陰イオン液として流入する陰イオン室と、を備えてなり、
前記ろ材が高誘電率材料からなることを特徴とする電界ろ過装置としたことである。
【０００９】
第４の本発明は、第１の本発明乃至第３の本発明のいずれかにおいて、前記ろ材は、
ナノファイバー（ＮＦ）原料の樹脂ポリマー液中に、
高誘電率材料を分散・混錬してなることを特徴とする電界ろ過装置としたことである。
【００１０】
第５の本発明は、第１の本発明乃至第３の本発明のいずれかにおいて、前記ろ材は、
ナノファイバー（ＮＦ）糸の表面に、高誘電率材料粉末を付着してなることを特徴とする電界ろ過装置としたことである。
（【００１１】以降は省略されています）
