公開番号2025141031
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024040752
出願日2024-03-15
発明の名称濁水処理システム
出願人株式会社笹山工業所
代理人個人
主分類B01D 21/30 20060101AFI20250919BHJP(物理的または化学的方法または装置一般)
要約【課題】シックナーの構成を複雑にすることなく、濁水の濁度に応じてシックナーへ投入される凝集剤の量の調整を容易に行うことが可能な濁水処理システムを提供する。
【解決手段】濁水MWを供給する供給路L1,LSと、供給路L1,LSを介して供給された濁水MWから砂礫を除去する除去部としての分級機12及び沈砂ピット20と、除去部により砂礫の少なくとも一部が除去された状態の濁水MWを送る送水経路としての供給路LS及び送水路L2と、送水経路により送られた濁水MWから沈降させたスラリーと上水とを分離するシックナー13と、を備える濁水処理システム10であって、除去部から送水経路の終端部に至る経路には、除去部により砂礫の少なくとも一部が除去された状態の濁水MWの濁度を計測する濁度計31～34を備え、濁度計31～34で計測された濁度に基づき、シックナー13に添加される凝集剤が調整される。
【選択図】図1
特許請求の範囲【請求項１】
濁水を供給する供給路と、
前記供給路を介して供給された前記濁水から砂礫を除去する除去部と、
前記除去部により前記砂礫の少なくとも一部が除去された状態の濁水を送る送水経路と、
前記送水経路により送られた濁水から沈降させたスラリーと上水とを分離するシックナーと、を備える濁水処理システムであって、
前記除去部から前記送水経路の終端部に至る経路には、前記除去部により砂礫の少なくとも一部が除去された状態の濁水の濁度を計測する濁度計を備え、前記濁度計で計測された濁度に基づき、前記シックナーに添加される凝集剤が調整される、濁水処理システム。
続きを表示（約 180 文字）【請求項２】
前記除去部は、前記供給路を介して送られた濁水を溜めて砂礫を沈殿させる沈砂ピットを備え、
前記沈砂ピットは、
前記供給路から送られた濁水を溜める濁水収容部と、
前記濁水収容部から溢れた濁水を収容する溢水収容部と、を備え、
前記濁度計は、前記溢水収容部に収容された濁水の濁度を計測する請求項１に記載の濁水処理システム。

発明の詳細な説明【技術分野】
【０００１】
本開示は、濁水処理システムに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
特許文献１には、原水処理装置が記載されている。この原水処理装置は、上流側に原水を供給する原水ピットを設けると共に、下流側に凝集剤を添加して原水からフロックを沈降分離させるシックナーを備える。原水ピットからシックナーへの配管経路には、小型の沈殿槽が設けられ、沈殿槽の下流側にシックナーの上流側が配管接続されている。沈殿槽は、濁水の濁度を計測するための濁度計を備え、沈殿槽内の濁度計により原水の濁度を計測し、その濁度に基づき凝集剤の添加量を調整する。
【先行技術文献】
【特許文献】
【０００３】
特開２０１６－２２１４６８公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１では、シックナーへの凝集剤の添加量を調整するために、シックナーを沈殿槽に対して配管接続しなければならないため、シックナー等の構成が複雑になりやすいという問題がある。
【０００５】
本開示の目的の一つは、シックナーの構成を複雑にすることなく、濁水の濁度に応じてシックナーへ投入される凝集剤の量の調整を容易に行うことが可能な濁水処理システムを提供することである。
【課題を解決するための手段】
【０００６】
本開示の一つである濁水処理システムは、
濁水を供給する供給路と、
前記供給路を介して供給された前記濁水から砂礫を除去する除去部と、
前記除去部により前記砂礫の少なくとも一部が除去された状態の濁水を送る送水経路と、
前記送水経路により送られた濁水から沈降させたスラリーと上水とを分離するシックナーと、を備える濁水処理システムであって、
前記除去部から前記送水経路の終端部に至る経路には、前記除去部により砂礫の少なくとも一部が除去された状態の濁水の濁度を計測する濁度計を備え、前記濁度計で計測された濁度に基づき、前記シックナーに添加される凝集剤が調整される。
【発明の効果】
【０００７】
本開示に係る技術によれば、シックナーの構成を複雑にすることなく、濁水の濁度に応じてシックナーへ投入される凝集剤の量の調整を容易に行うことが可能になる。
【図面の簡単な説明】
【０００８】

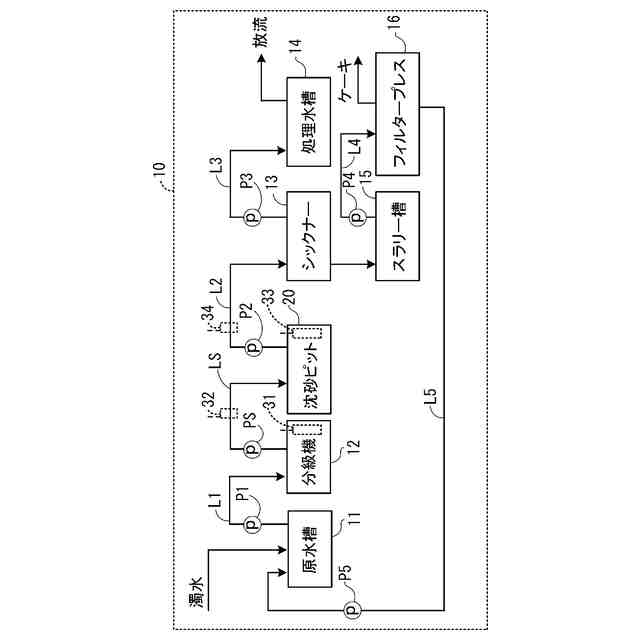

図１は、第１実施形態に係る濁水処理システムの構成を示すブロック図である。

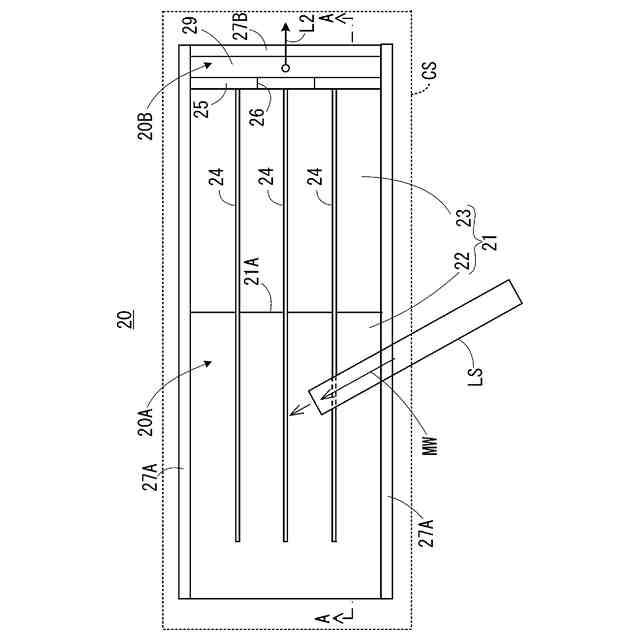

図２は、沈砂ピット上に濁水の供給路が配置された状態を示す平面図である。

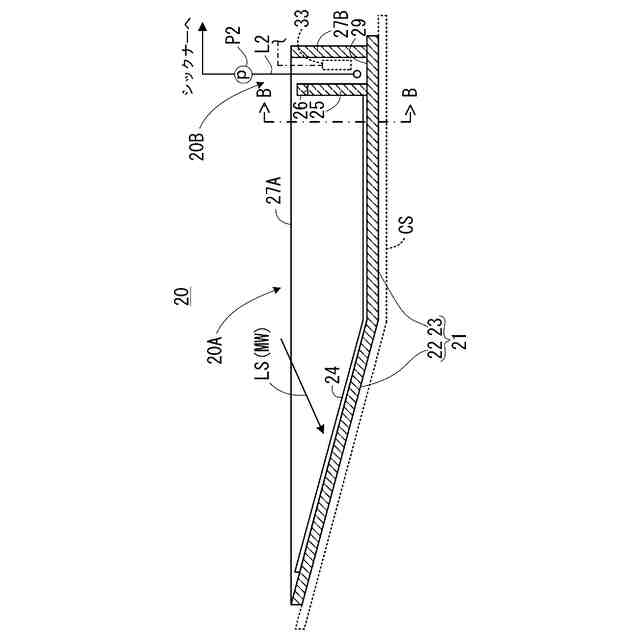

図３は、図２の沈砂ピットにおけるＡ－Ａ断面図である。

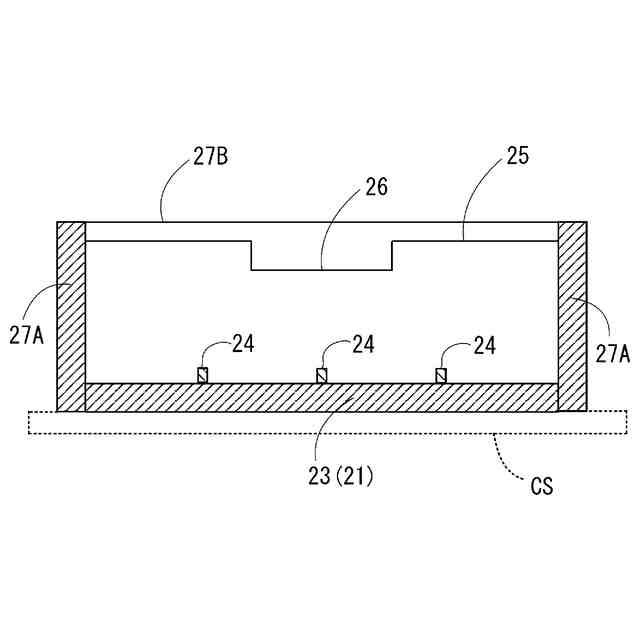

図４は、図３のＢ－Ｂ断面図である。
【発明を実施するための形態】
【０００９】
以下の〔１〕～〔４〕の各々は、本開示に含まれる濁水処理システムの一例である。
〔１〕濁水を供給する供給路と、
前記供給路を介して供給された前記濁水から砂礫を除去する除去部と、
前記除去部により前記砂礫の少なくとも一部が除去された状態の濁水を送る送水経路と、
前記送水経路により送られた濁水から沈降させたスラリーと上水とを分離するシックナーと、を備える濁水処理システムであって、
前記除去部から前記送水経路の終端部に至る経路には、前記除去部により砂礫の少なくとも一部が除去された状態の濁水の濁度を計測する濁度計を備え、前記濁度計で計測された濁度に基づき、前記シックナーに添加される凝集剤が調整される。
【００１０】
上記〔１〕の濁水処理システムは、除去部で砂礫が除去された濁水の濁度を濁度計により計測するため、濁度計で計測された濁度に基づいて凝集剤の必要量を知ることができ、濁水の濁度に応じてシックナーへ投入される凝集剤の量の調整を容易に行うことが可能となる。また、シックナーに至る前の経路に濁度計を設けるため、例えば濁度の計測のためにシックナーに濁度計を設ける必要がなくなり、シックナーの構成を簡素化することが可能になる。
（【００１１】以降は省略されています）
