公開番号2025150024
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024050670
出願日2024-03-27
発明の名称多孔質ブリーザ
出願人TPR株式会社
代理人弁理士法人秀和特許事務所
主分類B01D 39/20 20060101AFI20251002BHJP(物理的または化学的方法または装置一般)
要約【課題】防水性と通気性とを両立させることができる、新たな多孔質ブリーザを提供することを課題とする。

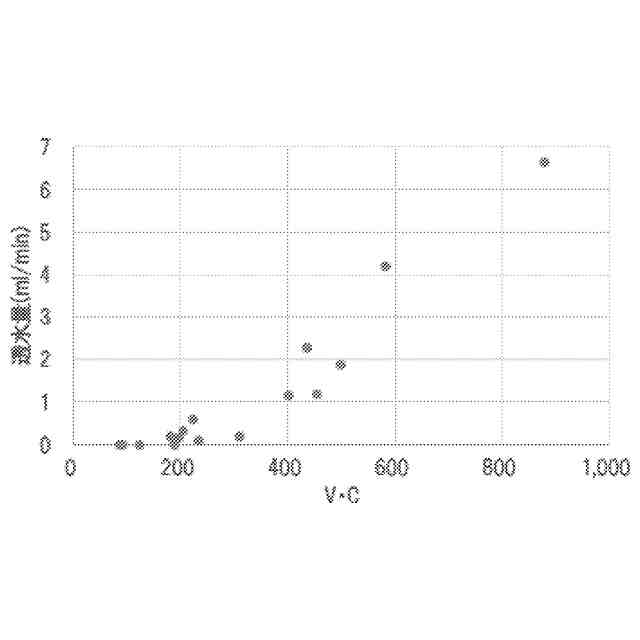

【解決手段】通気性及び透水性を有する多孔質ブリーザであって、以下で定義されるV×Cの値が100以上520以下である、多孔質ブリーザ。
V=W×Sp/(S₁₀₀/S_all)
C=h^-0.379×2.5614
【選択図】図4
特許請求の範囲【請求項１】
通気性及び透水性を有する多孔質ブリーザであって、以下で定義されるＶ×Ｃの値が１００以上５２０以下である、多孔質ブリーザ。
Ｖ＝Ｗ×Ｓｐ／（Ｓ
１００
／Ｓ
ａｌｌ
）
Ｃ＝ｈ
－０．３７９
×２．５６１４
但し、
・真空含浸法にて前記ブリーザに水を含浸させた際の、以下の式から算出される含水密度をＷとする。
含水密度Ｗ＝（水含浸後の質量－水含浸前の質量）／ブリーザ体積
・前記ブリーザの厚さ方向断面における、断面積１０μｍ
２
以上の空隙面積の合計をＳ
ａｌｌ
とする。
・前記ブリーザの厚さ方向断面における、断面積１０μｍ
２
以上１００μｍ
２
未満の空隙面積の合計をＳ
１００
とする。
・前記ブリーザの平面方向面積をＳｐとする。
・ブリーザの厚さをｈとする。
続きを表示（約 1,100 文字）【請求項２】
通気性及び透水性を有する多孔質ブリーザであって、
真空含浸法にて前記ブリーザに水を含浸させた際の、以下の式から算出される含水密度Ｗが０．２ｇ／ｃｍ
３
以上であり、
含水密度Ｗ＝（水含浸後の質量－水含浸前の質量）／ブリーザ体積
前記ブリーザの厚さ方向断面における、断面積５００μｍ
２
以上の空隙面積の合計をＳ
５００
としたとき、測定面積全体に対するＳ
５００
の割合が５％以上２０％以下である、多孔質ブリーザ。
【請求項３】
前記ブリーザの厚さ方向断面における、断面積５００μｍ
２
以上の空隙の平均面積をＳａ
５００
としたとき、Ｓａ
５００
が１０００μｍ
２
以上３５００μｍ
２
以下である、請求項１又は２に記載の多孔質ブリーザ。
【請求項４】
前記ブリーザの厚さ方向断面における、断面積１０μｍ
２
以上１００μｍ
２
未満の空隙面積の合計をＳ
１００
とし、前記ブリーザの厚さ方向断面における、断面積１０μｍ
２
以上の空隙面積の合計をＳ
ａｌｌ
としたとき、Ｓ
１００
／Ｓ
ａｌｌ
の値が７％以上３５％以下である、請求項１又は２に記載の多孔質ブリーザ。
【請求項５】
以下で定義されるＷ
２
×Ｓｒ
５００
×Ｃの値が０．００５以上０．０２５以下である、請求項１又は２に記載の多孔質ブリーザ。
・真空含浸法にて前記ブリーザに水を含浸させた際の、以下の式から算出される含水密度をＷとする。
含水密度Ｗ＝（水含浸後の質量－水含浸前の質量）／ブリーザ体積
・前記ブリーザの厚さ方向断面における、断面積５００μｍ
２
以上の空隙面積の合計をＳ
５００
としたとき、測定面積全体に対するＳ
５００
の割合をＳｒ
５００
とする。
・Ｃ＝ｈ
－０．３７９
×２．５６１４（ただし、ブリーザの厚さをｈとする。）
【請求項６】
前記多孔質ブリーザの表面に１０μＬの水滴を滴下した際、該水滴がブリーザ中に浸透するまでの浸透時間が３２秒以上４４秒以下である、請求項１又は２に記載の多孔質ブリーザ。
【請求項７】
前記多孔質ブリーザが焼結合金製である、請求項１又は２に記載の多孔質ブリーザ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、防水性及び通気性を有する、多孔質ブリーザに関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
防水性及び通気性を備えたブリーザとしては、ＰＴＦＥなど樹脂製の多孔質膜が知られているが、高価な設備を必要とすることなどから、焼結合金での代替が検討されてきた。
例えば、特許文献１では通気孔を有する焼結合金本体に、撥水性を向上する撥水処理を施した焼結合金が開示されている。
また、特許文献２には、相対的に空孔径の大きい第１のフィルタ層と空孔径が第１のフィルタ層よりも小さい第２のフィルタ層とを有する、金属焼結フィルタの製造方法が開示されている。
更に、特許文献３には、圧縮成形体を焼結してなる多孔質の焼結体と、該焼結体の表面に形成されたフッ素系化合物コーティング膜とを備えるフィルタが開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００５－１０５３２４号公報
特開平７－６８１１４号公報
特開２０２３－０４６３８３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記特許文献で開示された発明は、防水性と通気性とを両立できる、との記載はあるが、どのようなレベルで防水性と通気性とを両立するか詳細な検討はされていない。
一方で、電池ケースのベント用ブリーザなどは、バッテリー内の発生ガスを通気してバッテリーパック内の圧力上昇を抑えることが要求されるとともに、水や油などの侵入や漏出を防ぐことが必要となり、高いレベルの防水性と通気性との両立が要求される。
本発明は、防水性と通気性とを両立させることができる、新たな多孔質ブリーザを提供することを課題とする。
【課題を解決するための手段】
【０００５】
本発明者らは、上記課題を解決すべく検討し、以下に示す特定のパラメータを充足することで、防水性と通気性とを両立させることができる、新たな多孔質ブリーザを提供できることを見出した。
【０００６】
本発明の一形態は、通気性及び透水性を有する多孔質ブリーザであって、以下で定義されるＶ×Ｃの値が１００以上５２０以下である、多孔質ブリーザである。
Ｖ＝Ｗ×Ｓｐ／（Ｓ
１００
／Ｓ
ａｌｌ
）
Ｃ＝ｈ
－０．３７９
×２．５６１４
但し、
・真空含浸法にて前記ブリーザに水を含浸させた際の、以下の式から算出される含水密度をＷとする。
含水密度Ｗ＝（水含浸後の質量－水含浸前の質量）／ブリーザ体積
・前記ブリーザの厚さ方向断面における、断面積１０μｍ
２
以上の空隙面積の合計をＳ
ａｌｌ
とする。
・前記ブリーザの厚さ方向断面における、断面積１０μｍ
２
以上１００μｍ
２
未満の空隙面積の合計をＳ
１００
とする。
・前記ブリーザの平面方向面積をＳｐとする。
・ブリーザの厚さをｈとする。
【０００７】
また、本発明の別の形態としては、通気性及び透水性を有する多孔質ブリーザであって、
真空含浸法にて前記ブリーザに水を含浸させた際の、以下の式から算出される含水密度Ｗが０．２ｇ／ｃｍ
３
以上であり、
含水密度Ｗ＝（水含浸後の質量－水含浸前の質量）／ブリーザ体積
前記ブリーザの厚さ方向断面における、断面積５００μｍ
２
以上の空隙面積の合計をＳ
５００
としたとき、測定面積全体に対するＳ
５００
の割合が５％以上２０％以下である、多孔質ブリーザ。
【０００８】
前記ブリーザの厚さ方向断面における、断面積５００μｍ
２
以上の空隙の平均面積をＳａ
５００
としたとき、Ｓａ
５００
が１０００μｍ
２
以上３５００μｍ
２
以下であることが好ましく、断面積１０μｍ
２
以上１００μｍ
２
未満の空隙面積の合計をＳ
１００
とし、前記ブリーザの厚さ方向断面における、断面積１０μｍ
２
以上の空隙面積の合計をＳ
ａｌｌ
としたとき、Ｓ
１００
／Ｓ
ａｌｌ
の値が７％以上３５％以下であることが好ましい。また、測定面積全体に対するＳ
５００
の割合をＳｒ
５００

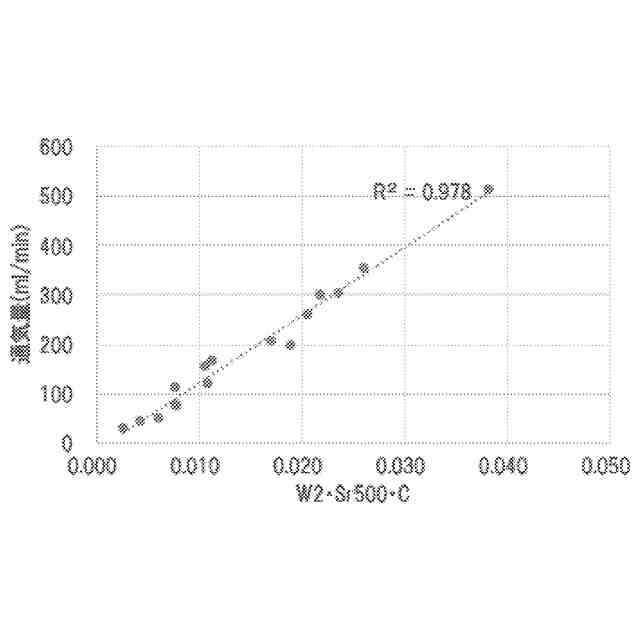

としたとき、Ｗ
２
×Ｓｒ
５００
×Ｃの値が０．００５以上０．０２５以下であることが好ましい。
【０００９】
また、前記多孔質ブリーザの表面に１０μＬの水滴を滴下した際、該水滴がブリーザ中に浸透するまでの浸透時間が３２秒以上４４秒以下であることが好ましく、前記多孔質ブリーザが焼結合金製であることが好ましい。
【発明の効果】
【００１０】
本発明により、防水性と通気性とを両立させることができる、新たな多孔質ブリーザを提供できる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
