公開番号2025158859
公報種別公開特許公報(A)
公開日2025-10-17
出願番号2024061795
出願日2024-04-05
発明の名称除湿装置
出願人パナソニックIPマネジメント株式会社
代理人個人,個人
主分類B01D 53/26 20060101AFI20251009BHJP(物理的または化学的方法または装置一般)
要約【課題】連続排水時の操作性が向上する除湿装置を提供することを目的とする。
【解決手段】除湿部5から滴下する結露水を集める集水部12と、集水部12で集めた結露水を貯水する集水タンク13と、が設けられ、集水部12は、吸熱器10の下方に配置されたドレンパン41と、ドレンパン41内の水を集水タンク13に導く水路であるドレン管42と、ドレン管42を開閉する移動自在な開閉弁43と、開閉弁43が開いた状態を保持する保持部44と、を有している。本体ケース1から集水タンク13を取り出し、開閉弁43を開いた状態に保持部が保持するまで開閉弁を移動させると、本体ケース1の開口59を介してドレン管42に排水用のドレンホース部46を着脱可能となる。
【選択図】図7
特許請求の範囲【請求項１】
空気吸込口と空気吹出口を有する本体ケースを備え、
前記本体ケース内には、
空気を除湿する除湿部と、
前記空気吸込口から吸い込んだ空気を前記除湿部を介して前記空気吹出口へ送風する送風部と、
前記除湿部から滴下する結露水を集める集水部と、
前記集水部で集めた結露水を貯水する集水タンクと、が設けられ、
前記集水部は、
前記除湿部の下方に配置されたドレンパンと、
前記ドレンパン内の水を前記集水タンクに導く水路であるドレン管と、
前記ドレン管を開閉する移動自在な開閉弁と、
前記開閉弁が開いた状態を保持する保持部と、を有し、
前記集水タンクを前記本体ケースに装着すると、前記開閉弁は開き、
前記本体ケースから前記集水タンクを取り出すと、前記開閉弁は閉じ、
前記本体ケースから前記集水タンクを取り出し、前記開閉弁を開いた状態に前記保持部が保持するまで前記開閉弁を移動させると、前記本体ケースの開口を介して前記ドレン管に排水用のドレンホース部を着脱可能となり、
前記ドレン管から前記ドレンホース部を外し、前記集水タンクを前記本体ケースに装着すると、前記開閉弁が前記ドレン管を開いた状態となり、前記本体ケースから前記集水タンクを取り出すと、前記開閉弁が前記ドレン管を閉じた状態となる除湿装置。
続きを表示（約 820 文字）【請求項２】
前記ドレン管に前記ドレンホース部を装着した状態で、前記集水タンクを前記本体ケースに挿入すると、
前記集水タンクは前記開閉弁に当たり、前記開閉弁が前記保持部から離れ、前記開閉弁は前記ホース部に当たる請求項１に記載の除湿装置。
【請求項３】
前記開閉弁は、
前記本体ケースに回動自在に設けられ前記ドレン管の開口を開閉する開閉部分と、
前記開閉部分が前記ドレン管を閉じる方向に付勢するバネ部分と、
前記開閉部分から延びる当り部分と、を有し、
前記保持部は、
前記開閉部分が、前記ドレン管から第１所定距離離れ、前記ドレン管を開くと、前記開閉部分に引っかかる移動自在な爪部分と、
前記爪部分を前記開閉部分に引っかかる方向に付勢するバネ部分と、を有し、
前記集水タンクを前記本体ケースに挿入すると、前記集水タンクの第１突起が前記開閉弁の前記当り部分に接触し、前記開閉部分は、前記ドレン管から前記第１所定距離より短い第２所定距離離れ、前記ドレン管を開き、
前記本体ケースから前記集水タンクを取り出すと、前記集水タンクの前記第１突起が前記開閉弁の前記当り部分から離れ、前記開閉弁は前記ドレン管を閉じ、
前記本体ケースから前記集水タンクを取り出し、前記開閉部分を前記ドレン管から前記第１所定距離離し、前記爪部分に引っかけ、前記ドレン管に前記ドレンホース部を装着した状態で、前記集水タンクを前記本体ケースに装着すると、前記集水タンクの第２突起が前記爪部分に当たり前記開閉弁は前記爪部分から外れ、前記ドレンホース部に当たった状態となり、
前記開閉弁が前記ドレンホース部に当たった状態で、前記ドレン管から前記ホース部を外すと、前記開閉弁の前記当り部分は前記第１突起に当たり前記ドレン管を開いた状態となる請求項２に記載の除湿装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、除湿装置に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
居住空間に用いられ、居住空間等の湿度を低下させる除湿装置が知られている。例えば、特許文献１には、圧縮機と放熱器と膨張器と吸熱器とを順次環状に連結した冷凍サイクルにより構成した除湿部を備える除湿装置が記載されている。除湿装置は、除湿部から滴下する結露水を集める集水部と、集水部で集めた結露水を貯水する集水タンクと、を有している。集水部は、吸熱器の下方に配置されたドレンパンと、ドレンパン内の水を集水タンクに導く水路であるドレン管と、ドレン管を開閉する移動自在な開閉弁と、を備えている。
【先行技術文献】
【特許文献】
【０００３】
特開２００３－１６１４６２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載の装置では、連続排水をするには、ユーザーがドレンホースをドレン管に差し込む必要がある。ドレンホースをドレン管に差し込む時は、開閉弁を片手で開けながら、もう一方の手でドレンホースを差し込む必要があり、操作性が煩雑になりやすいという課題があった。
【０００５】
本開示は、上記課題を解決するためになされたものであり、連続排水時の操作性が向上する除湿装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記課題を解決するために、本開示のある態様の除湿装置は、空気吸込口と空気吹出口を有する本体ケースを備え、前記本体ケース内には、空気を除湿する除湿部と、前記空気吸込口から吸い込んだ空気を前記除湿部を介して前記空気吹出口へ送風する送風部と、前記除湿部から滴下する結露水を集める集水部と、前記集水部で集めた結露水を貯水する集水タンクと、が設けられ、前記集水部は、前記除湿部の下方に配置されたドレンパンと、前記ドレンパン内の水を前記集水タンクに導く水路であるドレン管と、前記ドレン管を開閉する移動自在な開閉弁と、前記開閉弁が開いた状態を保持する保持部と、を有し、前記集水タンクを前記本体ケースに装着すると、前記開閉弁は開き、前記本体ケースから前記集水タンクを取り出すと、前記開閉弁は閉じ、前記本体ケースから前記集水タンクを取り出し、前記開閉弁を開いた状態に前記保持部が保持するまで前記開閉弁を移動させると、前記本体ケースの開口を介して前記ドレン管に排水用のドレンホース部を着脱可能となり、前記ドレン管から前記ドレンホース部を外し、前記集水タンクを前記本体ケースに装着すると、前記開閉弁が前記ドレン管を開いた状態となり、前記本体ケースから前記集水タンクを取り出すと、前記開閉弁が前記ドレン管を閉じた状態となるものであり、これにより所期の目的を達成するものである。
【発明の効果】
【０００７】
本開示によれば、連続排水時の操作性が向上する除湿装置を提供できる。
【図面の簡単な説明】
【０００８】
本開示の実施例に係る除湿装置を模式的に示す斜視図

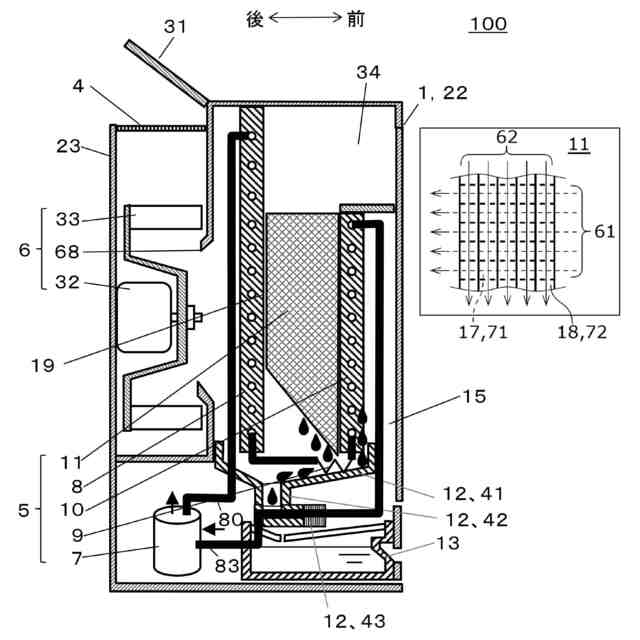

同除湿装置を模式的に示す側断面図

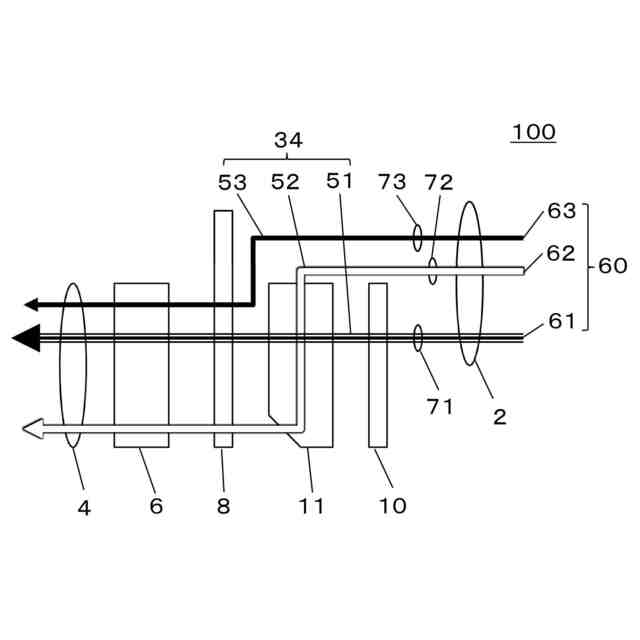

同除湿装置の空気通路を模式的に示す図
同除湿装置の空気の流れを模式的に示す図

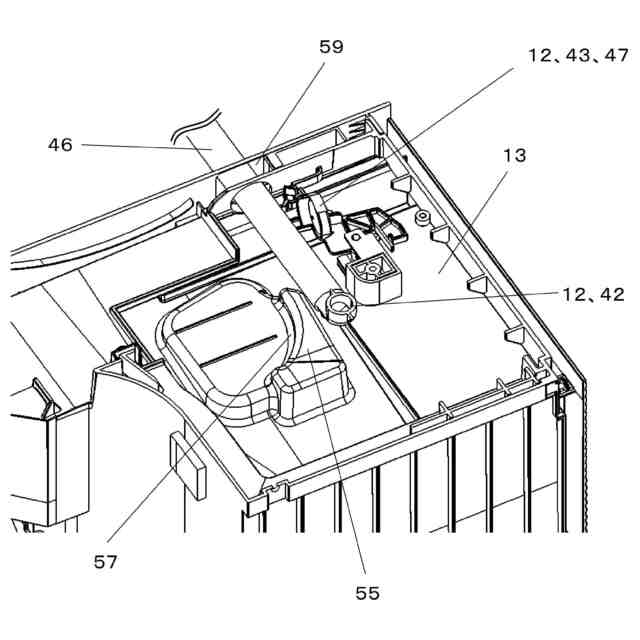

同除湿装置の内部を示す斜視図
同除湿装置を模式的に示す断面図
同除湿装置を模式的に示す断面図
同除湿装置を模式的に示す断面図
【発明を実施するための形態】
【０００９】
以下、本開示を実施するための形態について添付図面を参照して説明する。以下に説明する実施例は、いずれも本開示の好ましい一具体例を示す。よって、以下の実施例で示される、数値、形状、材料、構成要素、構成要素の配置位置及び接続形態、並びに、ステップ（工程）及びステップの順序などは、一例であって本開示を限定する主旨ではない。したがって、以下の実施例における構成要素のうち、本開示の最上位概念を示す独立請求項に記載されていない構成要素については、任意の構成要素として説明される。また、各図において、実質的に同一の構成に対しては同一の符号を付しており、重複する説明は省略又は簡略化する。
【００１０】
また、第１、第２などの序数を含む用語は多様な構成要素を説明するために用いられるが、この用語は一つの構成要素を他の構成要素から区別する目的でのみ用いられ、この用語によって構成要素が限定されるものではない。
［実施例］
図１■図４を参照して、本開示の実施例に係る除湿装置１００の概略構成を説明する。図１は、実施例に係る除湿装置１００を示す斜視図である。図２は、図１のＡ－Ａ線に沿った除湿装置１００の断面を示す側断面図である。
（【００１１】以降は省略されています）
