公開番号2025133541
公報種別公開特許公報(A)
公開日2025-09-11
出願番号2024031554
出願日2024-03-01
発明の名称フィルタ装置
出願人ヤマシンフィルタ株式会社
代理人個人
主分類B01D 29/07 20060101AFI20250904BHJP(物理的または化学的方法または装置一般)
要約【課題】シンプルな構成のフィルタ装置を提供する。

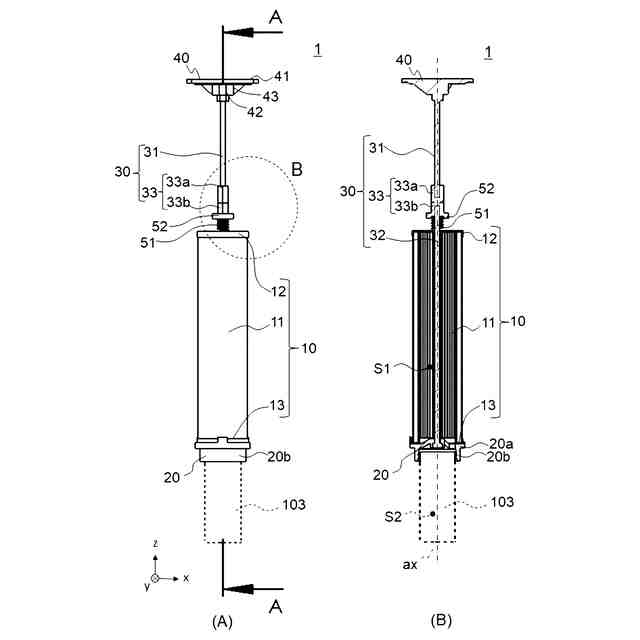

【解決手段】棒状部材と、棒状部材の一方の端である第1端が設けられたエンドキャップと、エンドキャップに設けられており、筒状の濾材を有するフィルタエレメントと、棒状部材の第2端(第1端と反対側の端)が設けられており、エンドキャップ及びフィルタエレメントをタンクに取り付けるためのカバーと、を備える。棒状部材は、フィルタエレメントの長さより長く、フィルタエレメントの中心軸に沿ってフィルタエレメントを貫通するように設けられている。
【選択図】図1
特許請求の範囲【請求項１】
棒状部材と、
前記棒状部材の一方の端に設けられたエンドキャップと、
前記エンドキャップに設けられ、筒状の濾材を有するフィルタエレメントと、
前記棒状部材の他方の端に設けられており、前記エンドキャップをタンクに取り付けるためのカバーと、
を備え、
前記棒状部材は、前記フィルタエレメントの長さより長く、前記フィルタエレメントの中心軸に沿って前記フィルタエレメントを貫通するように設けられている
ことを特徴とするフィルタ装置。
続きを表示（約 960 文字）【請求項２】

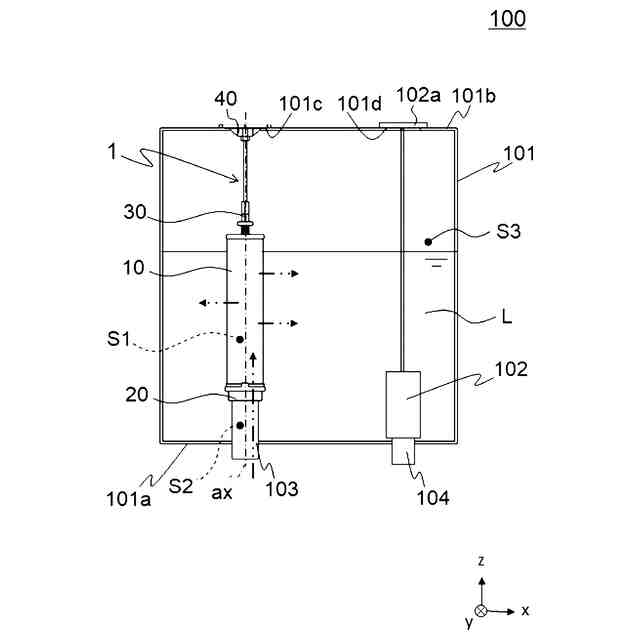

油が貯留されるタンクに設けられるフィルタ装置であって、
筒状の濾材を有するフィルタエレメントと、
前記フィルタエレメントに設けられたエンドキャップと、
前記エンドキャップに一方の端が接続する棒状部材と、
前記棒状部材の他方の端と接続し、前記タンクに設けられた開口部を覆うように前記タンクに設けられるカバーと、
を備え、
前記棒状部材、前記フィルタエレメント及び前記エンドキャップは、前記タンク内に配置されており、
前記棒状部材は、前記フィルタエレメントの長さより長く、前記フィルタエレメントの中心軸に沿って前記フィルタエレメントを貫通するように設けられており、
前記エンドキャップは、前記タンクの流入部が嵌合する嵌合部を有し、
前記エンドキャップには、前記流入部と前記濾材の中空部とを連通する孔が設けられている
ことを特徴とするフィルタ装置。
【請求項３】
前記カバーは、板状の板状部材と、前記板状部材に設けられた突起部であって、前記棒状部材が挿入される穴が形成された突起部と、前記突起部の周囲に設けられた前記突起部を補強する補強部と、を有する
ことを特徴とする請求項１又は２に記載のフィルタ装置。
【請求項４】

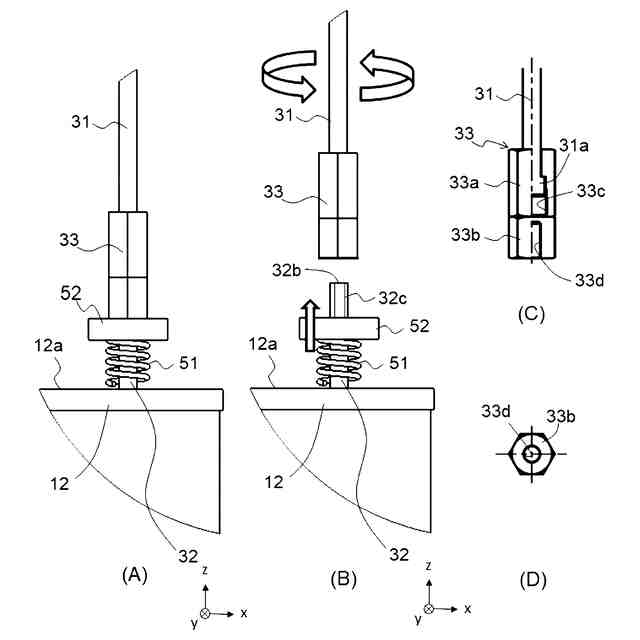

前記棒状部材は、前記カバーに設けられた第１棒状部材と、前記エンドキャップに設けられた第２棒状部材と、前記第１棒状部材と前記第２棒状部材とを連結する連結部材と、を有し、
前記連結部材は、前記フィルタエレメントと前記カバーとの間に設けられている
ことを特徴とする請求項１から３のいずれか一項に記載のフィルタ装置。
【請求項５】
前記棒状部材には、フランジ部が設けられており、
前記フランジ部は、前記濾材の前記エンドキャップに隣接していない側の端に設けられたプレートと前記カバーとの間に設けられており、
前記フランジ部と前記プレートとの間には弾性部材が設けられており、
前記フィルタエレメントは、前記中心軸と平行な第１方向に移動可能である
ことを特徴とする請求項１から４のいずれか一項に記載のフィルタ装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、フィルタ装置に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
特許文献１には、交換可能なフィルタ要素が受容されているフィルタハウジングと、フィルタハウジングを貯蔵タンクのタンク壁などの第３構成部材に固定するためのフィルタヘッドとを備え、フィルタハウジングは１以上の自由度を提供する支持部によってフィルタヘッドに関節式で支持されているフィルタ装置が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特表２０２２－５４７３００号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
図１０は、特許文献１に記載の発明の概略を示す図である。図１０の二点鎖線は液体の流れを示す。特許文献１に記載の発明では、タンクの上端に設けられたフィルタヘッド及び上側エンドキャップにフィルタハウジング及びフィルタ要素が設けられており、下側エンドキャップがタンク内に設けられた装着ソケットに被せられている。また、特許文献１に記載の発明では、エンドキャップの下側貫通孔を介してフィルタ要素の中空部に流体が流入し、フィルタ要素を内側から外側に流れることで液体が濾過され、濾過された液体はフィルタ要素とフィルタハウジングの間の空間に流入する。その後、フィルタハウジングに形成された流体通過箇所を通って液体がフィルタハウジングの内部（フィルタ装置）からタンクに流出する。
【０００５】
しかしながら、特許文献１に記載の発明では、フィルタ要素を囲むフィルタハウジング等が必須であり、部品点数が多くなる。また、フィルタヘッドの構造が複雑であり、それに付随して部品点数も多くなる。
【０００６】
本発明はこのような事情に鑑みてなされたもので、シンプルな構成のフィルタ装置を提供することを目的とする。
【課題を解決するための手段】
【０００７】
上記課題を解決するために、本発明に係るフィルタ装置は、例えば、棒状部材と、前記棒状部材の一方の端に設けられたエンドキャップと、前記エンドキャップに設けられ、筒状の濾材を有するフィルタエレメントと、前記棒状部材の他方の端に設けられており、前記エンドキャップ及び前記フィルタエレメントをタンクに取り付けるためのカバーと、を備え、前記棒状部材は、前記フィルタエレメントの長さより長く、前記フィルタエレメントの中心軸に沿って前記フィルタエレメントを貫通するように設けられていることを特徴とする。
【０００８】
また、本発明に係るフィルタ装置は、例えば、油が貯留されるタンクに設けられるフィルタ装置であって、筒状の濾材を有するフィルタエレメントと、前記フィルタエレメントに設けられたエンドキャップと、前記エンドキャップに一方の端が接続する棒状部材と、前記棒状部材の他方の端と接続し、前記タンクに設けられた開口部を覆うように前記タンクに設けられるカバーと、を備え、前記棒状部材、前記フィルタエレメント及び前記エンドキャップは、前記タンク内に配置されており、前記棒状部材は、前記フィルタエレメントの長さより長く、前記フィルタエレメントの中心軸に沿って前記フィルタエレメントを貫通するように設けられており、前記エンドキャップは、前記タンクの流入部が篏合する篏合部を有し、前記エンドキャップには、前記流入部と前記濾材の中空部とを連通する孔が設けられていることを特徴とする。
【０００９】
本発明に係るフィルタ装置によれば、フィルタエレメントの長さより長い棒状部材がフィルタエレメントの中心軸に沿って前記フィルタエレメントを貫通するように設けられており、棒状部材の一端はフィルタエレメントに設けられたエンドキャップに設けられており、他端はカバーに設けられている。これにより、シンプルな構成のフィルタ装置とすることができる。
【００１０】

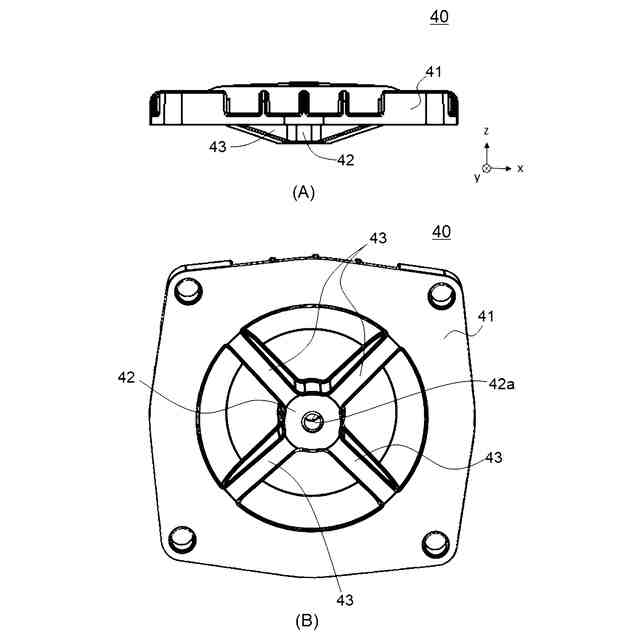

前記カバーは、板状の板状部材と、前記板状部材に設けられた突起部であって、前記棒状部材が挿入される穴が形成された突起部と、前記突起部の周囲に設けられた前記突起部を補強する補強部と、を有してもよい。これにより、補強部により荷重が分散され、シンプルな構成でありながら、頑丈なフィルタ装置とすることができる。
（【００１１】以降は省略されています）
