公開番号2025125610
公報種別公開特許公報(A)
公開日2025-08-28
出願番号2024021634
出願日2024-02-16
発明の名称圧縮空気圧回路
出願人株式会社フクハラ
代理人個人
主分類B01D 53/04 20060101AFI20250821BHJP(物理的または化学的方法または装置一般)
要約【課題】圧縮空気圧回路に配設され、圧縮空気中のCO₂を分離・吸着することが可能なエアフィルタを提供する。

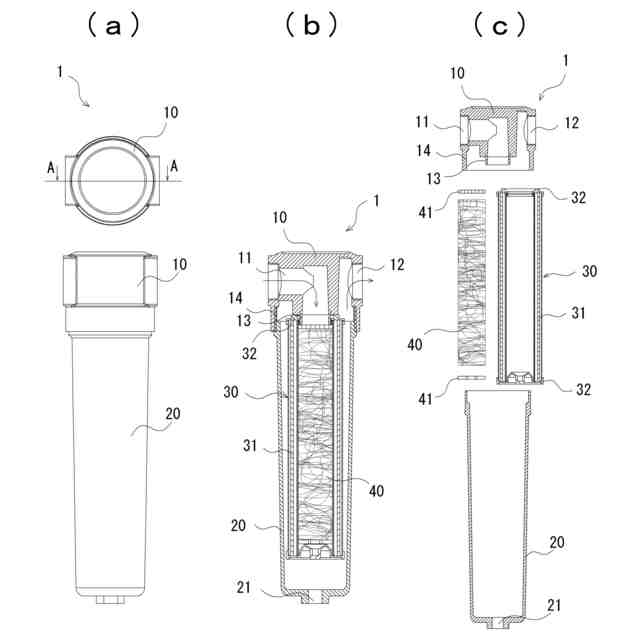

【解決手段】圧縮空気圧回路に配設されるエアフィルタであって、ボディと、該ボディに装着されるフィルタエレメントと、該フィルタエレメントを外気と遮断するボウルと、CO₂吸着部と、で構成され、ボディは、圧縮空気の流入口及び流出口を有して成り、フィルタエレメントは、空気中の異物を除去するエレメントを有する筒状体であり、流入口から入った圧縮空気は、フィルタエレメント内のCO₂吸着部とエレメントとを通り、流出口から排出される手段を採る。
【選択図】図1

特許請求の範囲【請求項１】
圧縮空気圧回路に配設されるエアフィルタであって、
ボディと、該ボディに装着されるフィルタエレメントと、該フィルタエレメントを外気と遮断するボウルと、ＣＯ
２
吸着部と、で構成され、
ボディは、圧縮空気の流入口及び流出口を有して成り、
フィルタエレメントは、空気中の異物を除去するエレメントを有する筒状体であり、
流入口から入った圧縮空気は、フィルタエレメント内のＣＯ
２
吸着部とエレメントとを通り、流出口から排出されることを特徴とするエアフィルタ。
続きを表示（約 670 文字）【請求項２】
前記ＣＯ
２
吸着部は、フィルタエレメントの中空部に備えられていることを特徴とする請求項１に記載のエアフィルタ。
【請求項３】
前記ＣＯ
２
吸着部は、アミン化合物、セラミックス、ゼオライト、活性炭のいずれかで構成されていることを特徴とする請求項１に記載のエアフィルタ。
【請求項４】
前記ＣＯ
２
吸着部が、ウール状であることを特徴とする請求項１に記載のエアフィルタ。
【請求項５】
前記ＣＯ
２

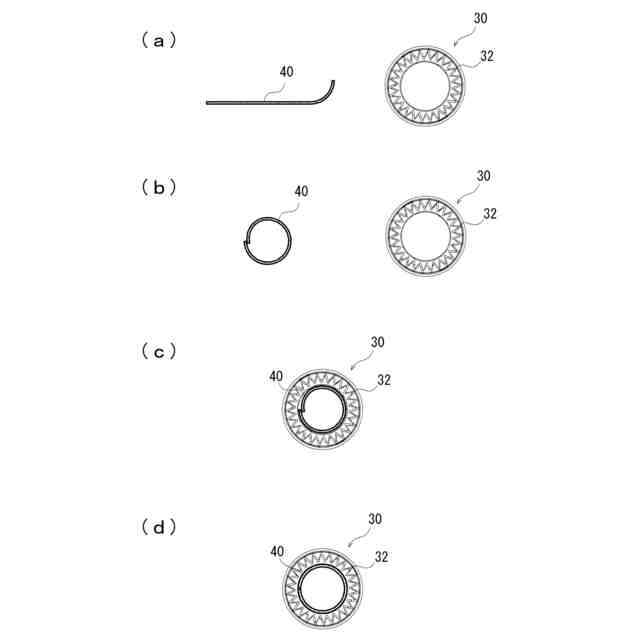

吸着部が、シート状であることを特徴とする請求項１に記載のエアフィルタ。
【請求項６】
前記ＣＯ
２

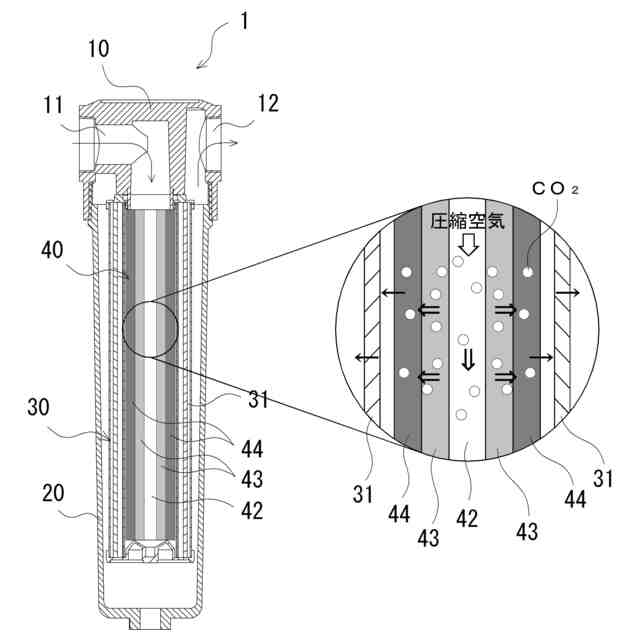

吸着部は、複数の層から成り、それぞれの層の密度が異なることを特徴とする請求項１に記載のエアフィルタ。
【請求項７】
前記流入口から入った圧縮空気は、ＣＯ
２
吸着部、エレメントの順で通過することを特徴とする請求項１に記載のエアフィルタ。
【請求項８】

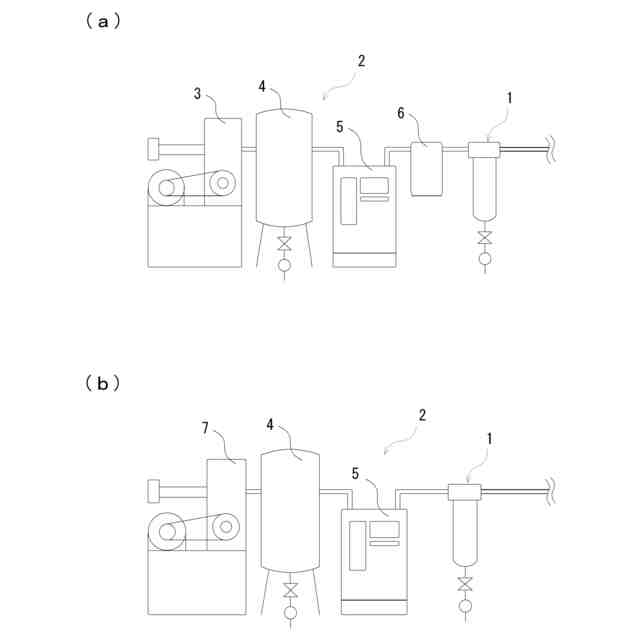

前記請求項１乃至７のいずれか記載のエアフィルタが配設されて成る圧縮空気圧回路において、
エアフィルタの前段に、オイルミスト除去手段が配設されていることを特徴とする圧縮空気圧回路。
【請求項９】
前記請求項１乃至７のいずれか記載のエアフィルタが配設されて成る圧縮空気圧回路において、
空気圧縮機が、オイルフリー型であることを特徴とする圧縮空気圧回路。

発明の詳細な説明【技術分野】
【０００１】
本発明は、圧縮空気圧回路に配設されるエアフィルタに関し、詳しくは、圧縮空気圧回路に配設され、空気圧縮機が吐出する圧縮空気中のＣＯ
２
を分離・吸着するＣＯ
２
吸着機能付エアフィルタに関するものである。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来、圧縮空気回路において、ＣＯ
２
を回収しようとするすると、ＣＯ
２
回収槽等の追加の装置を導入する必要があり、限られたスペースで対応することが難しかった。
そこで、圧縮空気回路において、ＣＯ
２
回収専用の装置を用いることなく、ＣＯ
２
を回収する構成が求められていた。
【０００３】
そこで本出願人は、上記問題を解決すべく、ＣＯ
２
回収装置を最後段に配設した圧縮空気圧回路を開発し、特開２０２３－１００３５３号公報（特許文献１）に記載の技術提案を行っている。かかる技術提案によれば、圧縮空気圧回路の最後段にＣＯ
２
回収装置を配設することで、ＣＯ
２
回収装置の稼働効率を向上させると共に、最終的に大気中に放出される圧縮空気中のＣＯ
２
含有量を削減し得る、と言った優れた効果を奏するものであった。
しかしながら、特許文献１に記載の技術提案によれば、設備にＣＯ
２
回収装置を追加しなければならず、圧縮空気利用機器の後段における設備のスペースが限られる場合に、装置の配置ができず、未だ上記問題の解決には至っていない。
【０００４】
そこで、本出願人は、ＣＯ
２
の回収を行うにあたり別途設備が必要になる問題に着目し、圧縮空気圧回路に配設されたエアフィルタにてＣＯ
２
が回収できないものかとの着想のもと、エアフィルタ内にＣＯ
２
吸着部を備えることで、エアフィルタ内へ流入した圧縮空気に含有されるＣＯ
２
を分離・吸着させることが可能なエアフィルタを開発し、本発明にかかる「エアフィルタ」の提案に至るものである。
【先行技術文献】
【特許文献】
【０００５】
特開２０２３－１００３５３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
本発明は、上記問題に鑑み、圧縮空気圧回路に配設され、圧縮空気中のＣＯ
２
を分離・吸着することが可能なエアフィルタを提供することを課題とする。
【課題を解決するための手段】
【０００７】
上記問題を解決するため、本発明は、圧縮空気圧回路に配設されるエアフィルタであって、ボディと、該ボディに装着されるフィルタエレメントと、該フィルタエレメントを外気と遮断するボウルと、ＣＯ
２
吸着部と、で構成され、ボディは、圧縮空気の流入口及び流出口を有して成り、フィルタエレメントは、空気中の異物を除去するエレメントを有する筒状体であり、流入口から入った圧縮空気は、フィルタエレメント内のＣＯ
２
吸着部とエレメントとを通り、流出口から排出される手段を採用する。

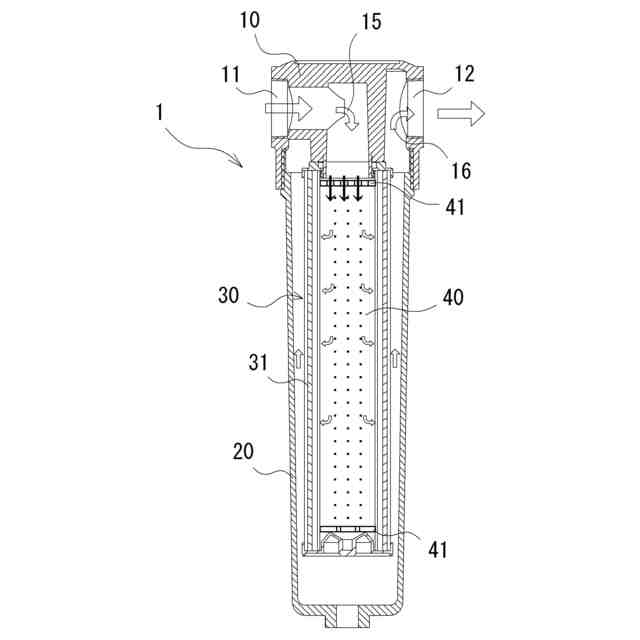

【０００８】
また、本発明は、ＣＯ
２
吸着部がフィルタエレメントの中空部に備えられているされている手段を採用する。
【０００９】
さらに、本発明は、ＣＯ
２
吸着部がアミン化合物、セラミックス、ゼオライト、活性炭のいずれかで構成されている手段を採用する。
【００１０】
またさらに、本発明は、ＣＯ
２
吸着部がウール状である手段を採用する。
（【００１１】以降は省略されています）
