公開番号2025141159
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024040960
出願日2024-03-15
発明の名称攪拌装置
出願人個人,株式会社ヒューエンス
代理人個人
主分類B01F 33/40 20220101AFI20250919BHJP(物理的または化学的方法または装置一般)
要約【課題】深い容器においても良好な攪拌を可能とする攪拌装置を提供する。
【解決手段】底壁に配置されたノズルから上方に所定距離離れた個所に下端が位置し、液面から所定深さの個所に上端が位置し、下端および上端が開口し、ほぼ垂直方向に延びた円筒形状のガイドパイプを備え、ガイドパイプの内径が、少なくとも、[1.5×(Q_g/u_B)×{1+(0.0608u_L/Q_g)×z²}]^1/2 (ここで、Q_gは気体の流量、u_Bは気泡の上昇速度、u_Lは液体の上昇速度、zはノズルの先端からガイドパイプの下端までの垂直方向距離)によって与えられる径となるように選定されている。

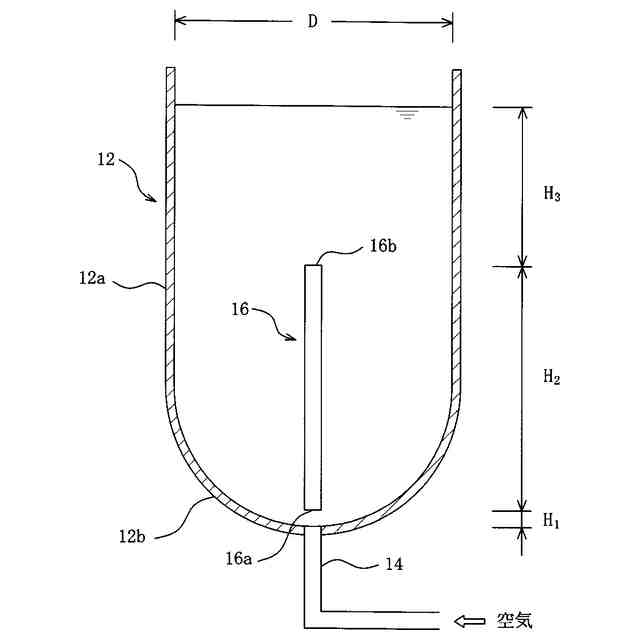

【選択図】図1
特許請求の範囲【請求項１】
内径Ｄの円筒形容器又は内接円径Ｄの多角形の平面形状をもつ多角形容器を備えた攪拌装置であって、前記円筒形容器又は前記多角形容器内には、液体が収容されており、前記円筒形容器又は前記多角形容器の底壁のほぼ中央に、前記液体内に気体を吹き込むためのノズルが配置されており、前記ノズルから前記液体内に吹き込まれる気体の流量Ｑ
ｇ
が、ρ
Ｌ
Ｑ
g
2
／（σ
Ｌ
Ｄ
3
）＝１０
-5
（ここで、ρ
Ｌ
は液体の密度、σ
Ｌ
は液体の表面張力）を満足する流量以上であり、かつ、前記気体の気泡が前記液体の液面を吹き抜けない流量以下である攪拌装置において、
前記ノズルの先端から上方に所定距離離れた個所に下端が位置し、前記液面から深さＨ
３
の個所に上端が位置し、前記下端および前記上端が開口し、ほぼ垂直方向に延びた円筒形状のガイドパイプを備え、
前記ガイドパイプの内径が、少なくとも、
［1.5×（Ｑ
g
／ｕ
B
）×{1＋（0.0608ｕ
L
／Ｑ
g
）×ｚ
2
}］
1/2
（ここで、ｕ
B
は前記ガイドパイプ内を気泡と液体の混合物が上昇するときの気泡の上昇速度、ｕ
L
は前記ガイドパイプ内を気泡と液体の混合物が上昇するときの前記ガイドパイプの中心軸上における液体の上昇速度、ｚは前記ノズルの前記先端から前記ガイドパイプの前記下端までの垂直方向距離）によって与えられる径となるように選定されており、
前記Ｈ
３
と前記内径又は内接円径Ｄとの比Ｈ
３
／Ｄが、０．３～１の範囲にあることを特徴とする攪拌装置。
続きを表示（約 310 文字）【請求項２】
前記ガイドパイプの前記下端に、拡径部が設けられており、前記拡径部の内径が、少なくとも、４ｂ
α
（ここで、ｂ
α
は前記気泡の半径方向の分散度合を表すガスホールドアップの半値半幅）によって与えられる径となるように選定されていることを特徴とする請求項１に記載された攪拌装置。
【請求項３】
前記円筒形容器又は前記多角形容器の底壁が、平底又は丸底であることを特徴とする請求項１又は請求項２に記載された攪拌装置。
【請求項４】
前記気体が空気又は反応性ガスであることを特徴とする請求項１から請求項３までのいずれか1項に記載された攪拌装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は一般に、攪拌装置に関する。より詳細には、本発明は、容器底が深い場合であっても、プロペラ等の機械的な駆動源を必要とせずに、液体を効率的に攪拌することができる攪拌装置に関する。
続きを表示（約 2,500 文字）【背景技術】
【０００２】
本発明者は、機械的な駆動源を必要とせずに、液体を効率的に攪拌させることができる種々の攪拌装置を提案している（特許文献１～特許文献４参照）。また、本発明者は、特許文献１～特許文献４に開示された装置を改良発展させて、深い容器においても良好な攪拌を可能とする装置も提案している（特許文献５参照）。
【先行技術文献】
【特許文献】
【０００３】
特許第３０５８８７６号公報
特許第４１９５７８２号公報
特許第４３８４４７７号公報
特許第４７１００７０号公報
特開２０１３‐６３３７５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
深い容器を対象とした特許文献５の攪拌装置は、有益な利点を提供するものであったが、以下の２つの解決すべき課題があった。第１に、装置内に設置されるガイドパイプに「詰まり」が生ずることにより、課題が発生する。すなわち、ガイドパイプ内を通過することができる気液二相流のガス流量には上限値が存在するため、ガス流量が上限値よりも大きくなると、余分なガスがガイドパイプの入口から外へ溢れ出して旋回現象の発生が阻害され、効率的な攪拌が期待できなくなる。第２に、ガイドパイプに「吸い込み不良」が生ずることにより、課題が発生する。すなわち、装置の容器底部に設けられたノズルから噴出したガスによって生じた気泡噴流の半径方向への拡散がガイドパイプの入口よりも大きくなりすぎると、ガイドパイプ内に導入されるガス流量が少なくなって旋回現象の発生が阻害され、効率的な攪拌が期待できなくなる。
【０００５】
本発明は、このような状況に鑑みて開発されたものであって、上記の２つの課題を解決することにより、深い容器においても良好な攪拌を可能とする攪拌装置を提供することを目的としている。
【課題を解決するための手段】
【０００６】
図８を参照して、本発明の攪拌装置の作動原理について説明する。底部に単孔ノズルを備えた円筒形容器内に液体を充填し、ノズルから液体内にガスを吹き込むと上昇気泡噴流が形成されるが、本発明者は、特許文献１に示したように、一定条件下において、この上昇気泡噴流によって、液体の攪拌に好ましい旋回現象が発生することを見い出した。すなわち、円筒形容器の内径をＤ、ノズルの先端と液面との高さの差を
0
Ｈ
1
とすると、Ｄと
0
Ｈ
1
との関係が約０．３＜
0
Ｈ
1
／Ｄ＜約１である場合に、気泡噴流の半径方向変位が比較的小さく、周期が短い旋回現象が発生し、円筒形容器内の液体は、スロッシングに似た挙動を示す。ここで、スロッシングとは、容器が軸方向又は半径方向に加振されることによって液体の振動が誘起される現象をいう。上述の旋回現象は、気泡の生成、上昇に伴う気体から液体への周期的加振によって誘起されたものと推測される。
【０００７】
なお、比
0
Ｈ
1
／Ｄ＜約０．３である場合には、気泡噴流の半径方向変位が極めて小さいため、旋回は、液体を攪拌するには不十分なものとなる。また、比
0
Ｈ
1
／Ｄ＞約１である場合には、旋回が安定せず、十分な攪拌効果が得られない。
【０００８】
上述の旋回現象が気泡による液体への周期的な加振によって誘起されるものであるため、液体の攪拌に好ましい旋回現象が発生するためには、吹き込まれるガスの流量が臨界値以上であり、かつ、気泡が液面を吹き抜ける程度以下であることが必要である。なお、本明細書において使用される語「吹き抜け」とは、ノズルから液体中に吹き込まれた気体が気柱を作って液面から外部へ出る現象を意味している。
【０００９】
本発明者は、ガスの流量の臨界値を以下のように算定した。スロッシングに関する研究によれば、容器の加振によって液面における波動が誘起され、この波動が粘性を介して液体の内部に伝わり、液体内部の運動が起こるといわれている。したがって、旋回は、液面の波動現象が抑えられることによって止まるものと推測される。本発明者の実験によれば、加振力の主要な部分は、気泡が上昇して液面から出る際にほぼ周期的に液体に及ぼす力であろうと結論できる。この力は、上昇する液体の慣性力に依存すると仮定する。また、波動を止めようとする力には、表面張力が関与しているであろう。本発明者は、液体の慣性力と表面張力の比として定義されるウェーバー数Ｗ
e
＝ρ
Ｌ
Ｑ
g
2
／（σ
Ｌ
Ｄ
3
）が１０
-5
以上であれば、液体の攪拌に好ましい旋回現象が発生することを実験により確かめた。すなわち、上式のウェーバー数Ｗ
e
＝１０
-5
が臨界値となる。ここで、ρ
Ｌ
は液体の密度、Ｑ
g
はガスの吹き込み流量、σ
L
は液体の表面張力、Ｄは円筒形容器の内径である。
【００１０】
一方、ノズルより上方の液体が、図８（ｂ）の矢印Ａで示されるように、一方向に旋回すると、角運動量保存則により、ノズルより下方の液体は、図８（ｂ）の矢印Ｂで示されるように、逆方向に旋回する。ノズルより下方における旋回流Ｂは、ノズルより上方における旋回流Ａを安定化させており、旋回流Ａへの固形物等の投入により旋回流Ａの速度の低下や乱れが生じても、旋回流Ｂが存在していれば、容易に元の状態に復帰することができる。このため、ノズルより下方に一定の深さの領域を設けるのが好ましい。
（【００１１】以降は省略されています）
