公開番号2025132521
公報種別公開特許公報(A)
公開日2025-09-10
出願番号2024030151
出願日2024-02-29
発明の名称二酸化炭素分解装置
出願人ダイハツ工業株式会社
代理人個人
主分類B01J 19/08 20060101AFI20250903BHJP(物理的または化学的方法または装置一般)
要約【課題】本発明の目的は、二酸化炭素を一酸化炭素に分解できる二酸化炭素分解装置を提供することである。
【解決手段】二酸化炭素分解装置は、容器と、シートと、移動装置と、第1電極と、第2電極と、を備えている。容器は、第1空間および第2空間を有している。シートは、第1空間に位置している時に、第1空間の気体に含まれる二酸化炭素を吸着する。移動装置は、第1空間から第2空間へとシートを移動させることができる。シートは、第1空間から第2空間へと移動する時に、第1電極と第2電極との間を通過する。シートが吸着した二酸化炭素は、第1空間から第2空間へと移動する時に、第1電極と第2電極との間に発生するプラズマにより一酸化炭素に分解される。
【選択図】図2
特許請求の範囲【請求項１】
二酸化炭素分解装置は、容器と、シートと、移動装置と、第１電極と、第２電極と、を備えており、
前記容器は、第１空間および第２空間を有しており、
前記シートは、前記第１空間に位置している時に、前記第１空間の気体に含まれる二酸化炭素を吸着し、
前記移動装置は、前記第１空間から前記第２空間へと前記シートを移動させることができ、
前記シートは、前記第１空間から前記第２空間へと移動する時に、前記第１電極と前記第２電極との間を通過し、
前記シートが吸着した二酸化炭素は、前記第１空間から前記第２空間へと移動する時に、前記第１電極と前記第２電極との間に発生するプラズマにより一酸化炭素に分解される、
二酸化炭素分解装置。
続きを表示（約 530 文字）【請求項２】
前記移動装置は、第１レールと、第２レールと、第２移動体と、を含んでおり、
前記第１レールは、前記第１空間に設けられており、
前記第２レールは、前記第２空間に設けられており、
前記第２移動体は、前記シートに連結されており、かつ、前記第２レールに沿って移動することにより、前記シートを前記第１空間から前記第２空間へと移動させ、
前記第１レールは、前記第１空間において渦巻形状を有しており、
前記シートは、前記第１空間に位置する時には、前記第１レールに沿って渦巻形状を有している、
請求項１に記載の二酸化炭素分解装置。
【請求項３】
前記シートが前記第１空間に位置している時に、前記容器に気体が供給されることにより、前記第１空間の前記気体に含まれる二酸化炭素が前記シートに吸着され、
前記移動装置が前記シートを前記第１空間から前記第２空間へと移動させる時に、前記シートが吸着した二酸化炭素は、前記第１電極と前記第２電極との間に発生するプラズマにより一酸化炭素に分解され、
前記一酸化炭素が前記容器から排出される、
請求項１または請求項２に記載の二酸化炭素分解装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、二酸化炭素分解装置に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来の二酸化炭素分解装置に関する発明としては、例えば、特許文献１に記載の二酸化炭素回収装置が知られている。この二酸化炭素回収装置では、メソポーラスシリカの担体にＭｇ，Ｃａ，Ｓｒ，Ｂａ，ＹおよびＬａの群から選択される少なくとも一種類の元素を担持させている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１０－１８４２２９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、特許文献１に記載の二酸化炭素回収装置の分野において、回収した二酸化炭素を一酸化炭素に分解したいという要望がある。
【０００５】
そこで、本発明の目的は、二酸化炭素を一酸化炭素に分解できる二酸化炭素分解装置を提供することである。
【課題を解決するための手段】
【０００６】
第１側面は、
二酸化炭素分解装置は、容器と、シートと、移動装置と、第１電極と、第２電極と、を備えており、
前記容器は、第１空間および第２空間を有しており、
前記シートは、前記第１空間に位置している時に、前記第１空間の気体に含まれる二酸化炭素を吸着し、
前記移動装置は、前記第１空間から前記第２空間へと前記シートを移動させることができ、
前記シートは、前記第１空間から前記第２空間へと移動する時に、前記第１電極と前記第２電極との間を通過し、
前記シートが吸着した二酸化炭素は、前記第１空間から前記第２空間へと移動する時に、前記第１電極と前記第２電極との間に発生するプラズマにより一酸化炭素に分解される、
二酸化炭素分解装置である。
【０００７】
第２側面は、
前記移動装置は、第１レールと、第２レールと、第２移動体と、を含んでおり、
前記第１レールは、前記第１空間に設けられており、
前記第２レールは、前記第２空間に設けられており、
前記第２移動体は、前記シートに連結されており、かつ、前記第２レールに沿って移動することにより、前記シートを前記第１空間から前記第２空間へと移動させ、
前記第１レールは、前記第１空間において渦巻形状を有しており、
前記シートは、前記第１空間に位置する時には、前記第１レールに沿って渦巻形状を有している、
第１側面に記載の二酸化炭素分解装置である。
【０００８】
第３側面は、
前記シートが前記第１空間に位置している時に、前記容器に気体が供給されることにより、前記第１空間の前記気体に含まれる二酸化炭素が前記シートに吸着され、
前記移動装置が前記シートを前記第１空間から前記第２空間へと移動させる時に、前記シートが吸着した二酸化炭素は、前記第１電極と前記第２電極との間に発生するプラズマにより一酸化炭素に分解され、
前記一酸化炭素が前記容器から排出される、
第１側面または第２側面に記載の二酸化炭素分解装置である。
【発明の効果】
【０００９】
本発明によれば、二酸化炭素を一酸化炭素に分解できる。
【図面の簡単な説明】
【００１０】

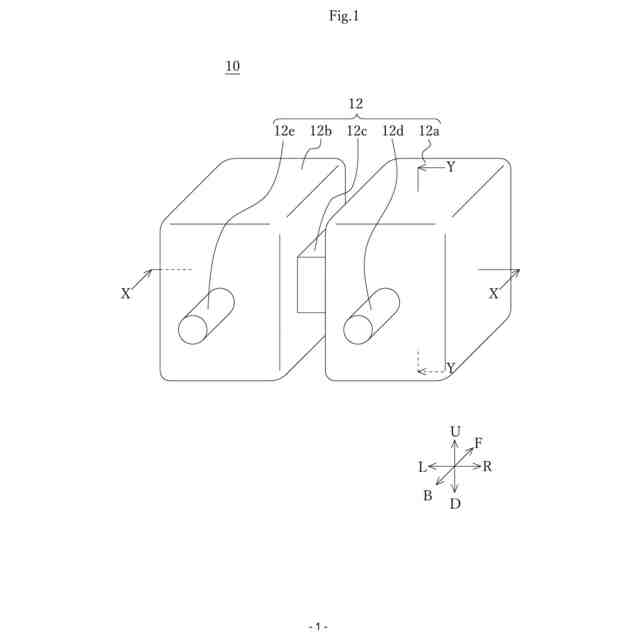

図１は、二酸化炭素分解装置１０の斜視図である。

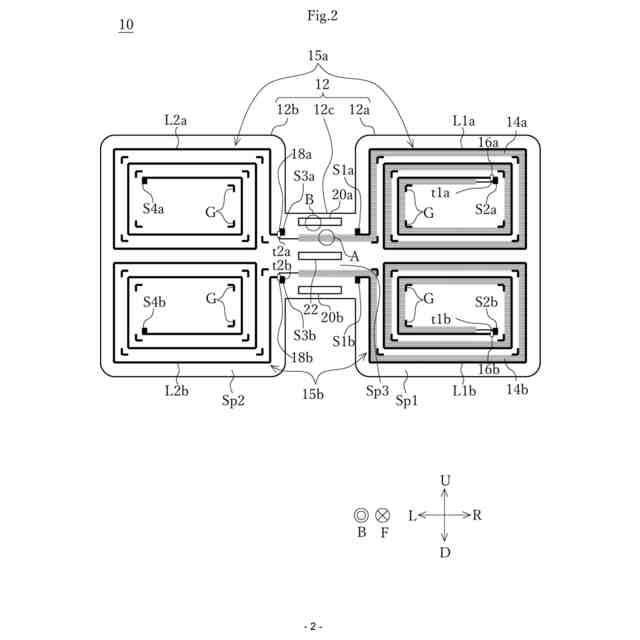

図２は、二酸化炭素分解装置１０のＸ－Ｘにおける断面図である。

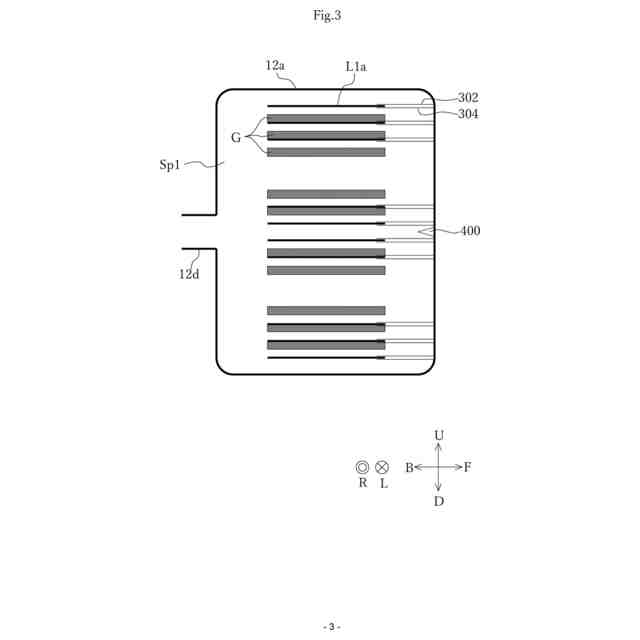

図３は、二酸化炭素分解装置１０のＹ－Ｙにおける断面図である。

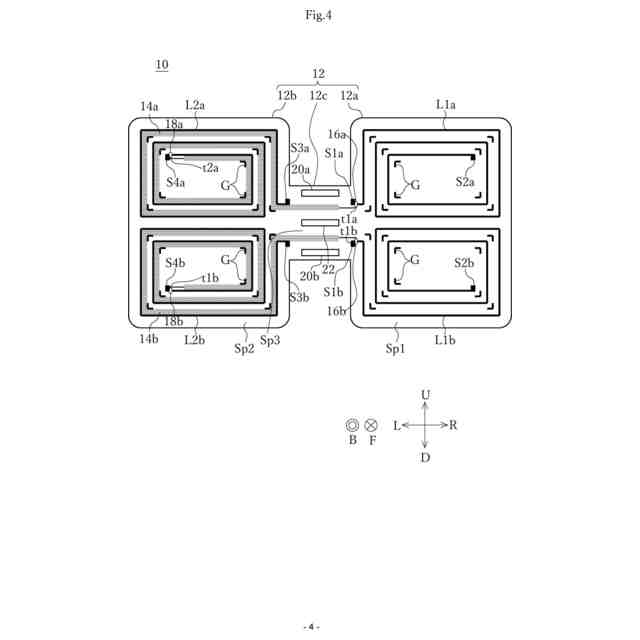

図４は、二酸化炭素分解装置１０のＸ－Ｘにおける断面図である。

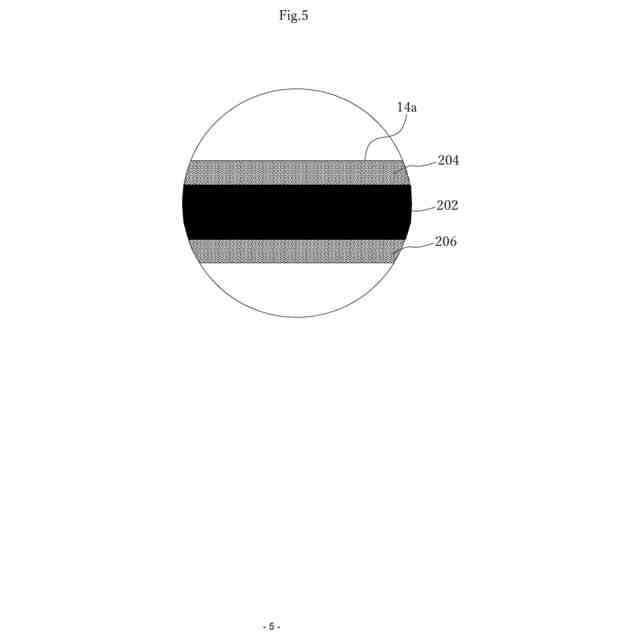

図５は、図２のＡにおける拡大図である。

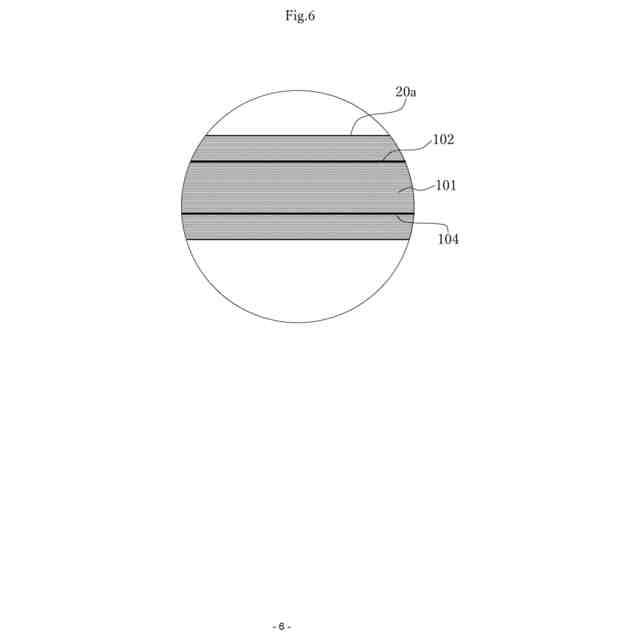

図６は、図２のＢにおける拡大図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
