公開番号2025127156
公報種別公開特許公報(A)
公開日2025-09-01
出願番号2024023710
出願日2024-02-20
発明の名称電池装置
出願人ダイハツ工業株式会社
代理人弁理士法人酒井国際特許事務所
主分類H01M 10/6556 20140101AFI20250825BHJP(基本的電気素子)
要約【課題】電池セルの冷却性の向上を図ることができる電池装置を得る。
【解決手段】電池装置は、壁と、複数の電池セルと、対向面と、を備える。壁の内部には、冷却流体が流れる流路が設けられている。複数の電池セルは、壁に沿って積層されている。対向面は、複数の電池セルの側面に亘って設けられ壁と対向する。対向面は、電池セル凹部を有する。壁は、電池セル凹部に入れられ電池セル凹部と直接的又は間接的に接続された凸部を有する。

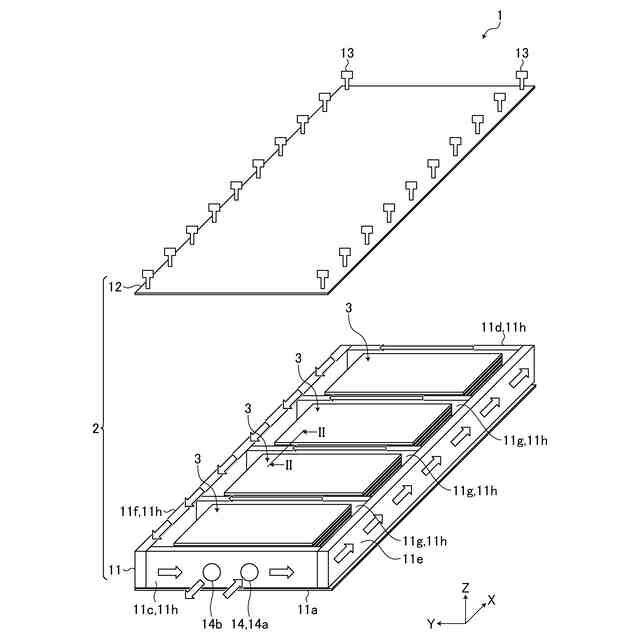

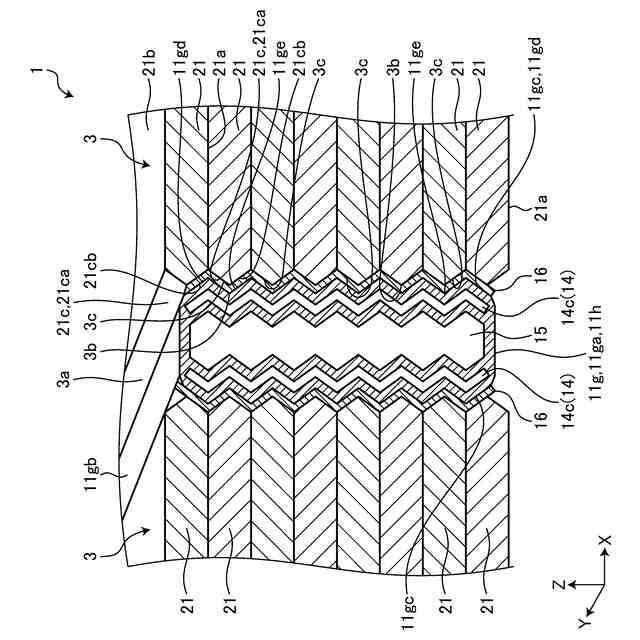

【選択図】図2
特許請求の範囲【請求項1】
冷却流体が流れる流路が内部に設けられた壁と、
前記壁に沿って積層された複数の電池セルと、
前記複数の電池セルの側面に亘って設けられ前記壁と対向する対向面と、
を備え、
前記対向面は、電池セル凹部を有し、
前記壁は、前記電池セル凹部に入れられ前記電池セル凹部と直接的又は間接的に接続された凸部を有した、
電池装置。
続きを表示(約 91 文字)【請求項2】
柔軟性を有し、前記壁と前記対向面との間に介在し前記壁と前記対向面とを直接的又は間接的に接続した熱伝導部材を備えた、
請求項1に記載の電池装置。

発明の詳細な説明【技術分野】
【0001】
本発明は、電池装置に関する。
続きを表示(約 960 文字)【背景技術】
【0002】
従来、複数の電池セルと、複数の電池セルを冷却するための構造と、を備える電池装置がある。例えば、複数のバッテリーモジュールを区画する複数のビームフレームの一部に、ヒートシンクを設けた装置が知られている(例えば、特許文献1)。また、冷却突出部が、隣接する電池セルの間に配置される装置が知られている(例えば、特許文献2)。
【先行技術文献】
【特許文献】
【0003】
特表2019-536241号公報
国際公開第2019/150705号
【発明の概要】
【発明が解決しようとする課題】
【0004】
この種の電池装置では、例えば、冷却性の向上が求められている。
【0005】
そこで、本発明は、電池セルの冷却性の向上を図ることができる電池装置を得ることを課題の一つとする。
【課題を解決するための手段】
【0006】
本発明に係る電池装置は、冷却流体が流れる流路が内部に設けられた壁と、前記壁に沿って積層された複数の電池セルと、前記複数の電池セルの側面に亘って設けられ前記壁と対向する対向面と、を備え、前記対向面は、電池セル凹部を有し、前記壁は、前記電池セル凹部に入れられ前記電池セル凹部と直接的又は間接的に接続された凸部を有する。
【0007】
このような構成によれば、電池セルの側面を冷却することができるので、電池セルの冷却性の向上を図ることができる。
【0008】
前記電池装置は、例えば、柔軟性を有し、前記壁と前記対向面との間に介在し前記壁と前記対向面とを直接的又は間接的に接続した熱伝導部材を備える。
【0009】
このような構成によれば、壁と対向面との間に隙間が生じるのを抑制できるので、壁と電池セルとの間の熱交換性の向上を図ることができる。よって、より一層電池セルの冷却性の向上を図ることができる。
【発明の効果】
【0010】
本発明によれば、電池セルの冷却性の向上を図ることができる電池装置を得ることができる。
【図面の簡単な説明】
(【0011】以降は省略されています)
