公開番号2025145339
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024045457
出願日2024-03-21
発明の名称切断装置及び切断刃
出願人太平電業株式会社
代理人弁理士法人インテクト国際特許事務所,個人
主分類E03F 9/00 20060101AFI20250926BHJP(上水;下水)
要約【課題】管の内部において布状被覆物に被覆された被切断物やその他の被切断部を切断することができる切断装置等を提供する。
【解決手段】管の内部の被切断物を、ケーブルの先端に取り付けた筒状の切断刃を回転させて切断する切断装置であって、切断刃の一方の端部には、側面視した場合に波形の刃部が形成されており、波形の刃部は、凸曲状部分と凹曲状部分が交互に連続している。
【選択図】図3
特許請求の範囲【請求項１】
管の内部の被切断物を、筒状の切断刃を回転させて切断する切断装置であって、
前記切断刃の一方の端部には、側面視した場合に波形の刃部が形成されており、
前記波形の刃部は、凸曲状部分と凹曲状部分が交互に連続していることを特徴とする切断装置。
続きを表示（約 680 文字）【請求項２】
請求項１に記載の切断装置であって、
前記切断刃の外側の側面には突起が形成されていることを特徴とする切断装置。
【請求項３】
請求項１に記載の切断装置であって、
前記切断刃の側面には、切断した前記被切断物を前記切断刃の外側へ排出する排出孔が形成されていることを特徴とする切断装置。
【請求項４】
請求項３に記載の切断装置であって、
前記排出孔の縁に刃部が形成されていることを特徴とする切断装置。
【請求項５】
請求項１に記載の切断装置であって、
前記切断刃の他方の端部に更に第２刃部が形成されていることを特徴とする切断装置。
【請求項６】
請求項１に記載の切断装置であって、
前記切断刃を回転させるためのケーブルを更に有し、
前記ケーブルの外周の一部には、前記ケーブルが前記管の内部を移動する際に前記ケーブルと前記管の内面との摩擦抵抗を軽減する摩擦抵抗軽減部材が取り付けられていることを特徴とする切断装置。
【請求項７】
請求項６に記載の切断装置であって、
前記摩擦抵抗軽減部材は、楕円体形状であり、前記ケーブルが貫通する貫通孔が形成されていることを特徴とする切断装置。
【請求項８】
請求項１に記載の切断装置であって、
前記被切断物は、布状被覆物に被覆されていることを特徴とする切断装置。
【請求項９】
請求項１乃至７の何れか一項に記載の切断装置における切断刃。

発明の詳細な説明【技術分野】
【０００１】
本発明は、人が立ち入ることが困難な管の中にある被切断物を切断する技術に関するものである。
続きを表示（約 1,300 文字）【背景技術】
【０００２】

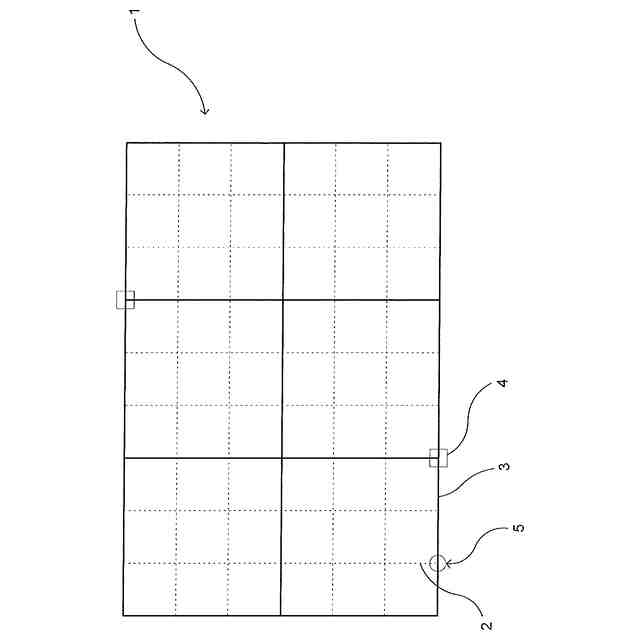

一部の原子力発電所における建屋基礎の下方には湧水を除去するため、図１に示すような湧水除去設備１が設けられている。湧水除去設備１は、暗渠集排水材２（図１において点線で示す）と、これに接続された集水管３（図１において実線で示す）と、を含む。暗渠集排水材２は、例えば、ポリプロピレン樹脂を、径２ｍｍ程度の繊維状に押出成形した立体網状成形品（「プラスチック立体網状成形品」又は「ヘチマロン（登録商標）」と呼ばれることもある）であり、土中の細かい石や砂などが詰まることを防ぐために周囲が不織布等の透水シート６（図２参照）で覆われている。湧水除去設備１は地中に設けられており、暗渠集排水材２が地中の湧水を集水して集水管３に流し込むことにより、集水管３内を排水ピットまで流れ排水ピット内の排水ポンプにより湧水を回収して湧水除去設備１外へ排水する。
【０００３】
湧水除去設備１が設けられた原子力発電所の安全運用には、湧水除去設備１の健全性が欠かせない。そのため、湧水除去設備１の深さまで掘られた縦穴４から集水管３に検査機器を入れて検査する必要がある。ところが、集水管３における暗渠集排水材２の接続部５では、図２に示すように、集水管３内に暗渠集排水材２の端部が突出しているため、検査機器の通過の障害となり、検査に支障をきたしている。
【０００４】
特許文献１にはこうした管内の不要物を撤去するため、電動ドリルの先端に取り付けられる切削用ドリル刃が開示されており、切削用ドリル刃は、先端部に球状の切削部が一体に形成されており、更に切削部の表面にはＸ状に突出した刃部が形成されている。
【先行技術文献】
【特許文献】
【０００５】
特開２００２－３４６４９６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかしながら、特許文献１の切削用ドリル刃は、検査用プローブなどの固い異物を切削することを目的としているため、暗渠集排水材２の端部を切断しようとした場合に、暗渠集排水材２を覆う布状の透水シート６が刃に絡みついてしまい、延いてはより強靱になって引きちぎることも困難となるおそれがある。
【０００７】
本発明は、こうした事情に鑑み、管の内部において布状被覆物に被覆された被切断物やその他の被切断部を切断することができる切断装置等を提供することを課題とする。
【課題を解決するための手段】
【０００８】
この発明は、上記目的を達成するためになされたものであって、下記の特徴を有する。
【０００９】

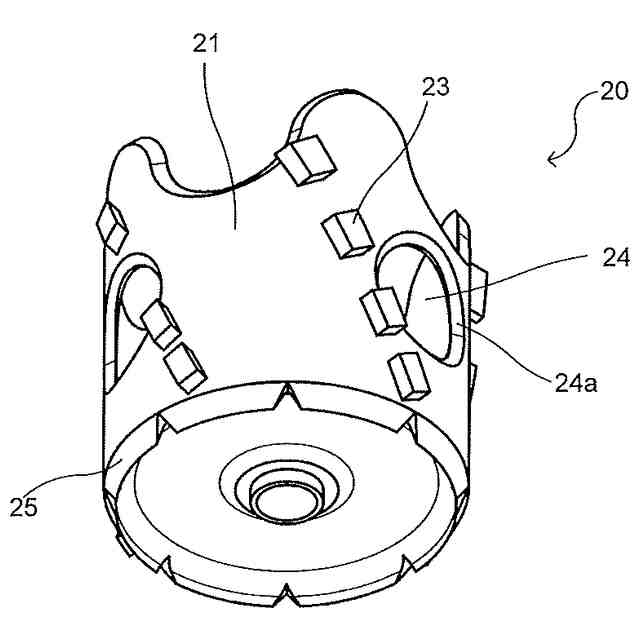

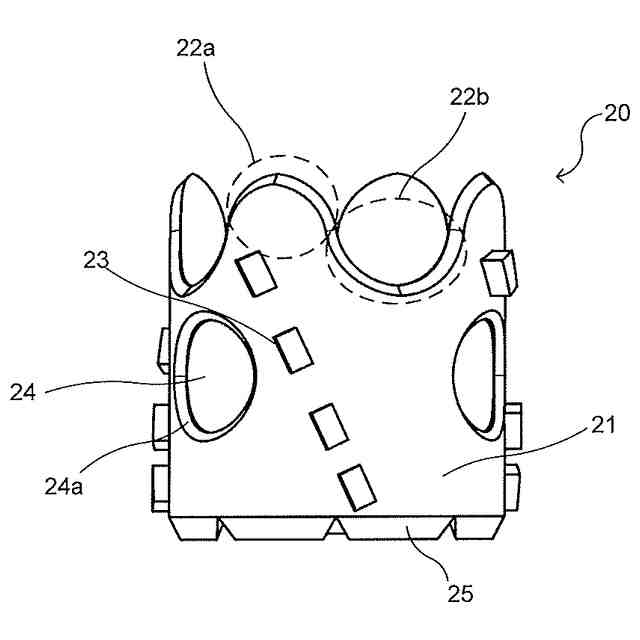

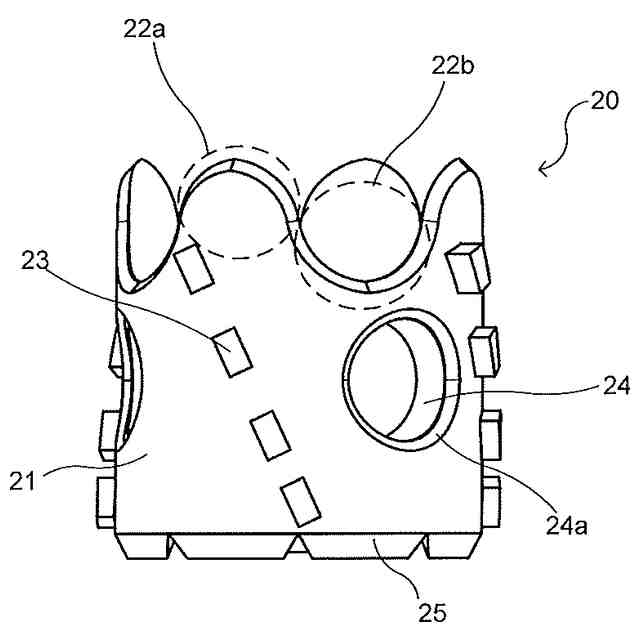

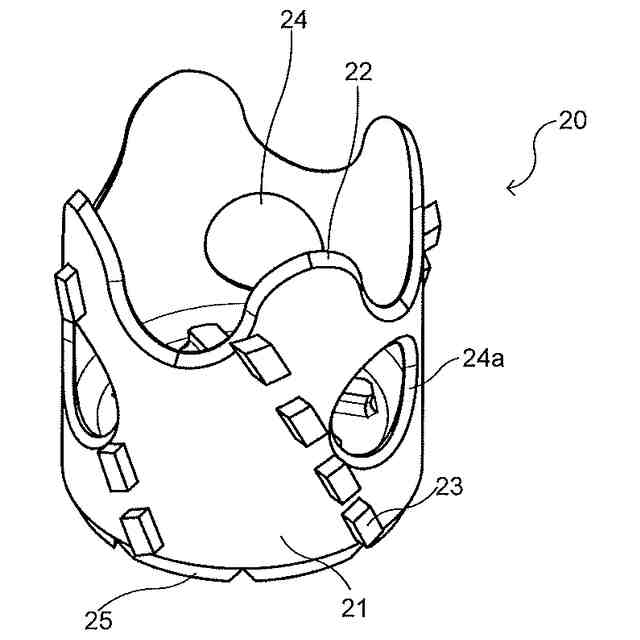

請求項１記載の発明は、管の内部の被切断物を、筒状の切断刃を回転させて切断する切断装置であって、前記切断刃の一方の端部には、側面視した場合に波形の刃部が形成されており、前記波形の刃部は、凸曲状部分と凹曲状部分が交互に連続していることを特徴とする。
【００１０】
請求項２に記載の発明は、請求項１に記載の切断装置であって、前記切断刃の外側の側面には突起が形成されていることを特徴とする。
（【００１１】以降は省略されています）
