公開番号2025151529
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024053012
出願日2024-03-28
発明の名称地熱利用システム
出願人太平電業株式会社
代理人弁理士法人インテクト国際特許事務所,個人
主分類F03G 4/00 20060101AFI20251002BHJP(液体用機械または機関;風力原動機,ばね原動機,重力原動機;他類に属さない機械動力または反動推進力を発生するもの)
要約【課題】地熱を利用してより効率的に、電気を生成し、熱を回収することができる地熱利用システムを提供する。
【解決手段】地熱で熱した第1熱媒体の熱を第2熱媒体に熱交換することにより第2熱媒体を気化させ、第2熱媒体の蒸気によりタービンを回転させて発電し、発電に用いた第2熱媒体の蒸気を第3熱媒体で冷却し、第3熱媒体により熱を回収し、回収した第3熱媒体の熱をヒートポンプ装置で増大させる。
【選択図】図1
特許請求の範囲【請求項１】
地熱で熱した第１熱媒体の熱を第２熱媒体に熱交換する第１熱交換器と、
前記第１熱交換器から供給された前記第２熱媒体の蒸気で回転するタービンにより発電する発電機と、
前記発電に用いた前記第２熱媒体の蒸気を第３熱媒体で冷却し、第３熱媒体により熱を回収する熱回収器と、

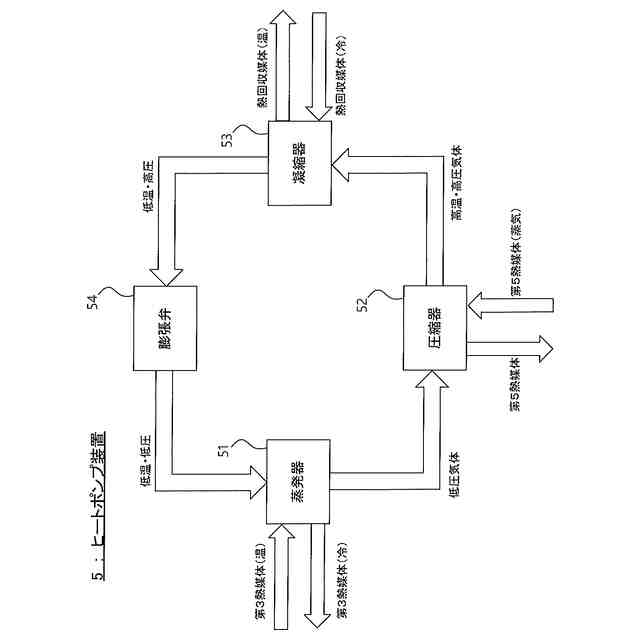

前記熱回収器が回収した第３熱媒体の熱を増大させるヒートポンプ装置と、
を備えることを特徴とする地熱利用システム。
続きを表示（約 340 文字）【請求項２】

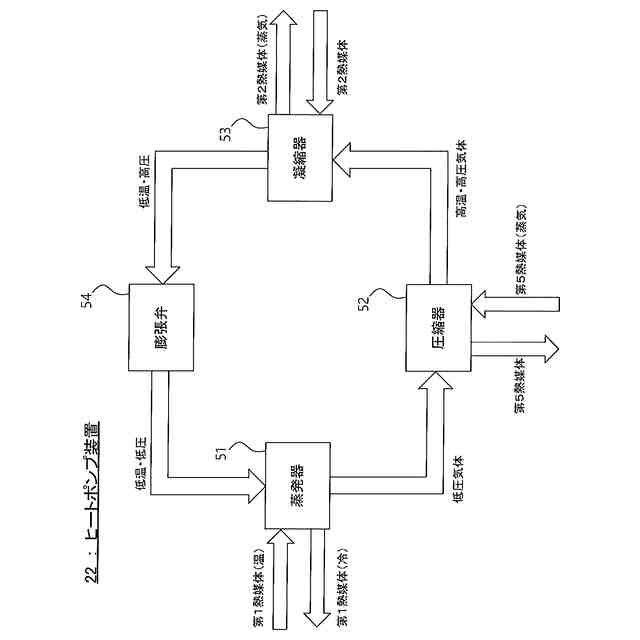

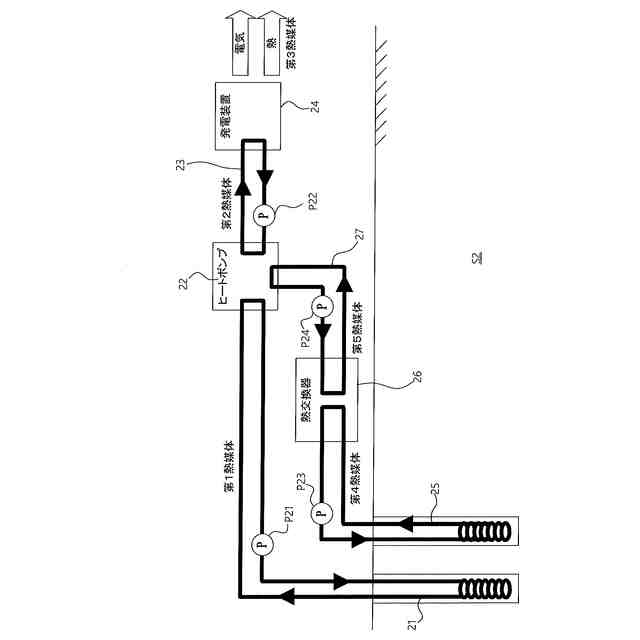

地熱で熱した第１熱媒体の熱を増大させて、第２熱媒体を気化させるヒートポンプ装置と、

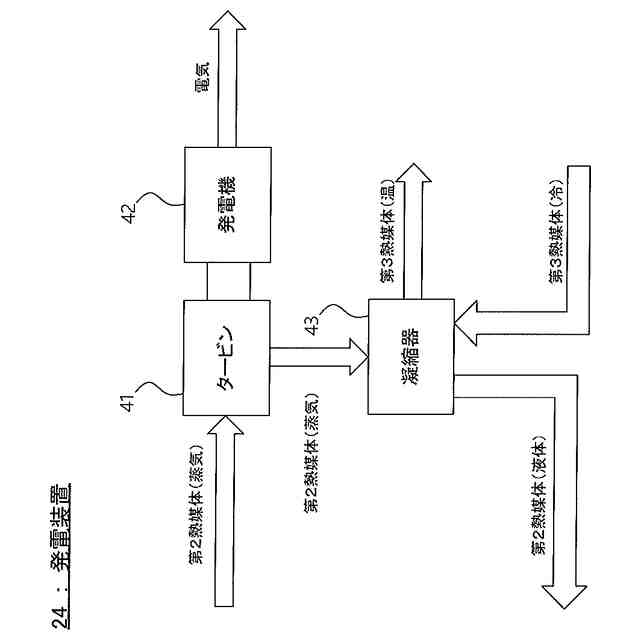

前記ヒートポンプ装置により気化された前記第２熱媒体の蒸気で回転するタービンにより発電する発電機と、
前記発電に用いた前記第２熱媒体の蒸気を第３熱媒体で冷却し、第３熱媒体により熱を回収する熱回収器と、
を備えることを特徴とする地熱利用システム。
【請求項３】
請求項１又は２に記載の地熱利用システムであって、
地熱で熱した第４熱媒体の熱を第５熱媒体に熱交換する第２熱交換器を更に備え、
前記ヒートポンプ装置の圧縮機は、前記第２熱交換器から供給される前記第５熱媒体の蒸気により駆動することを特徴とする地熱利用システム。

発明の詳細な説明【技術分野】
【０００１】
この発明は、地熱を利用して電気を生成し、熱を回収する地熱利用システムに関するものである。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
従来の地熱発電では、地下水の汲み上げ量や熱媒の循環量が多大となり、配管やポンプが大がかりなものとなってしまい、熱効率も悪く、イニシャルコスト、ランニングコスト、メンテナンスコストいずれもが嵩んでしまい、採算性が悪いといった問題があった。
【０００３】
これに対して、特許文献１には、地中に埋設した地熱回収管に熱媒を循環させ、この地熱回収管内において地熱を吸収した熱媒から熱を回収して有効利用する装置において、地熱回収管を二重管構造とし、内管の内部空間と、外管と内管との間の空間とをそれぞれ熱媒の往路または復路とするものであり、内管及び外管を熱利用デバイスに接続して循環路を形成するとともに、この循環路内に熱媒を封入して成り、且つこれら熱媒の往路と復路の間は断熱されて成り、更に熱媒として比較的飽和蒸気圧の高いものを採用することにより、潜熱によって熱を運ぶ、という技術が開示されている。
【先行技術文献】
【特許文献】
【０００４】
特表２００９－０７２３６４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１では、地熱回収管を二重管構造とすることにより地熱発電の効率を向上させているが、地熱回収管から先の発電等の部分での効率化について触れられていない。
【０００６】
この発明の目的は、地熱を利用してより効率的に、電気を生成し、熱を回収することができる地熱利用システムを提供することにある。
【課題を解決するための手段】
【０００７】
この発明は、上記目的を達成するためになされたものであって、下記を特徴とするものである。
【０００８】
請求項１に記載の発明は、地熱で熱した第１熱媒体の熱を第２熱媒体に熱交換する第１熱交換器と、前記第１熱交換器から供給された前記第２熱媒体の蒸気で回転するタービンにより発電する発電機と、前記発電に用いた前記第２熱媒体の蒸気を第３熱媒体で冷却し、第３熱媒体により熱を回収する熱回収器と、前記熱回収器が回収した第３熱媒体の熱を増大させるヒートポンプ装置と、を備えることを特徴とする。
【０００９】
請求項２に記載の発明は、地熱で熱した第１熱媒体の熱を増大させて、第２熱媒体を気化させるヒートポンプ装置と、前記ヒートポンプ装置により気化された前記第２熱媒体の蒸気で回転するタービンにより発電する発電機と、前記発電に用いた前記第２熱媒体の蒸気を第３熱媒体で冷却し、第３熱媒体により熱を回収する熱回収器と、を備えることを特徴とする。
【００１０】
請求項３に記載の発明は、請求項１又は２に記載の地熱利用システムであって、地熱で熱した第４熱媒体の熱を第５熱媒体に熱交換する第２熱交換器を更に備え、前記ヒートポンプ装置の圧縮機は、前記第２熱交換器から供給される前記第５熱媒体の蒸気により駆動することを特徴とする。
【発明の効果】
（【００１１】以降は省略されています）
