公開番号2025088666
公報種別公開特許公報(A)
公開日2025-06-11
出願番号2023203492
出願日2023-11-30
発明の名称弾性波デバイスおよびその弾性波デバイスを備えるモジュール
出願人三安ジャパンテクノロジー株式会社
代理人個人
主分類H03H 9/64 20060101AFI20250604BHJP(基本電子回路)

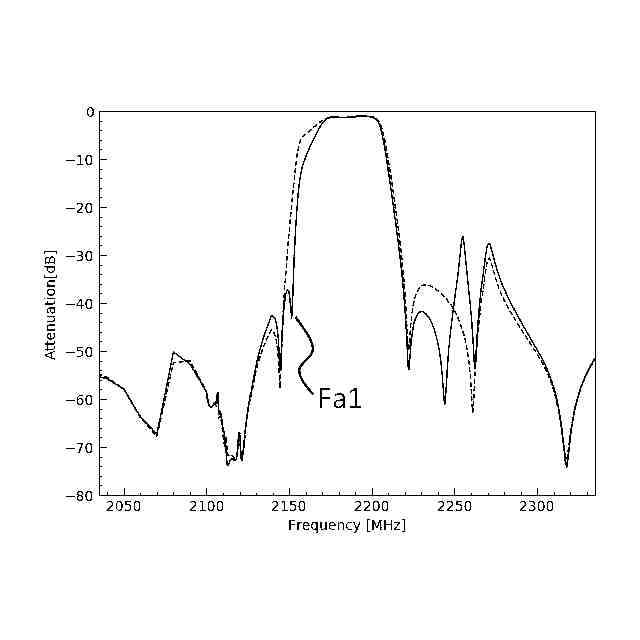

要約【課題】通過帯域と阻止帯域との間における急峻性が向上した弾性波デバイスを提供する。
【解決手段】複数の直列共振器および複数の並列共振器を含み、所定の周波数帯域の信号を通過させるバンドパスフィルタを備え、前記複数の直列共振器は、第1反共振周波数と第2反共振周波数を有する第1直列共振器を含み、前記第1反共振周波数は、前記周波数帯域のうち最も低周波の周波数近傍であり、前記第2反共振周波数は、前記周波数帯域のうち最も高周波の周波数よりも高周波である弾性波デバイス。
【選択図】図5

特許請求の範囲【請求項１】
複数の直列共振器および複数の並列共振器を含み、所定の周波数帯域の信号を通過させるバンドパスフィルタを備え、
前記複数の直列共振器は、第１反共振周波数と第２反共振周波数を有する第１直列共振器を含み、
前記第１反共振周波数は、前記周波数帯域のうち最も低周波の周波数近傍であり、
前記第２反共振周波数は、前記周波数帯域のうち最も高周波の周波数よりも高周波である弾性波デバイス。
続きを表示（約 820 文字）【請求項２】
前記第１直列共振器は、前記複数の直列共振器のうち、電気信号が最初に印加される共振器である請求項１に記載の弾性波デバイス。
【請求項３】

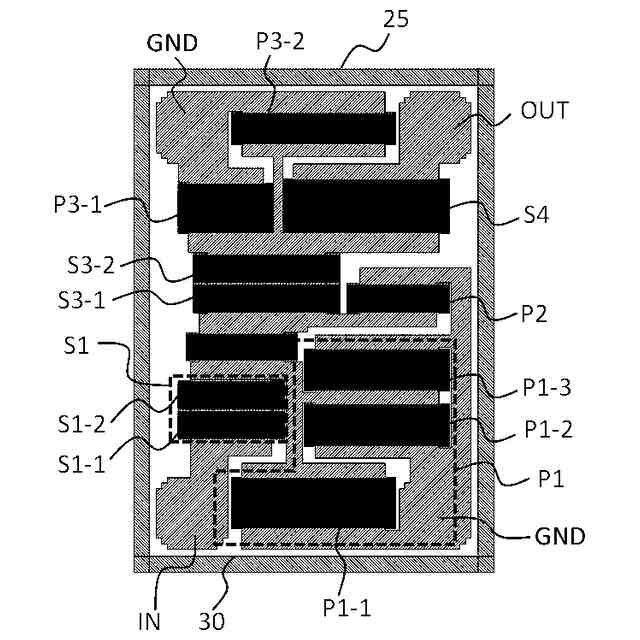

前記バンドパスフィルタはラダー型フィルタであって、前記第１直列共振器は、前記ラダー型フィルタのラダーの一段を構成する直列共振器が直列に分割されたうちの一つである請求項１に記載の弾性波デバイス。
【請求項４】

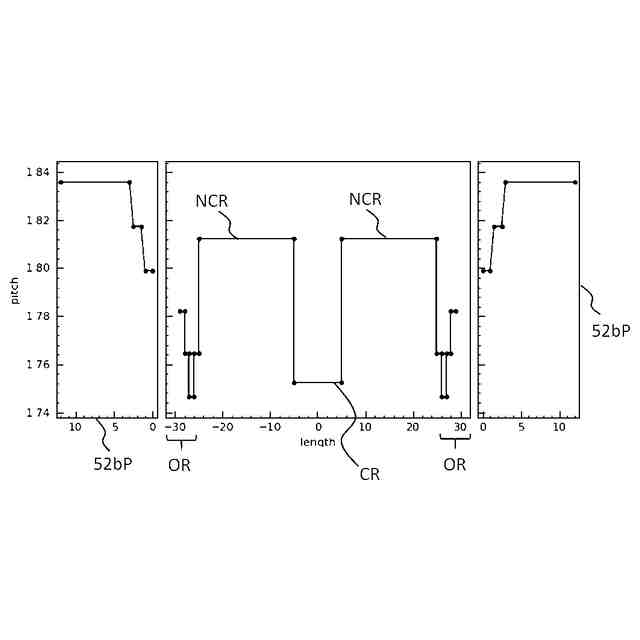

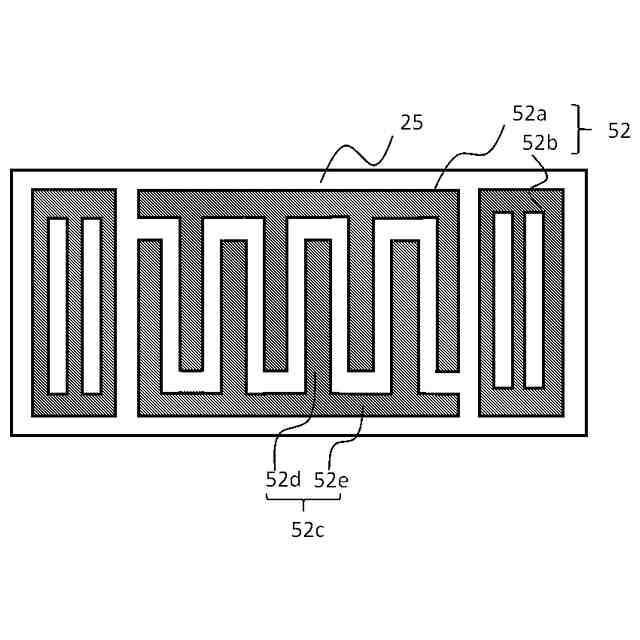

前記第１直列共振器は、ＩＤＴを備える弾性表面波共振器であって、第１のピッチを有する中央領域と、第２のピッチを有する前記中央領域に隣接する両領域（非中央領域）と、第３のピッチを有する前記非中央領域の外側に隣接する両領域（外側領域）と、を含み、前記第１のピッチは、前記第２のピッチよりも小さく、かつ、前記第２のピッチは、前記第３のピッチよりも大きい請求項１に記載の弾性波デバイス。
【請求項５】
前記第１直列共振器は、前記ＩＤＴに隣接する一対の反射器を備え、前記反射器のピッチは、前記ＩＤＴに最も近い領域においては、前記第２のピッチよりも小さく、かつ、前記ＩＤＴから最も遠い領域においては、前記第２のピッチよりも大きい請求項４に記載の弾性波デバイス。
【請求項６】
前記中央領域のデューティー比は、前記非中央領域のデューティー比よりも大きい請求項４に記載の弾性波デバイス。
【請求項７】
前記バンドパスフィルタの前記周波数帯域は、１００ＭＨｚ以下である請求項１に記載の弾性波デバイス。
【請求項８】
前記バンドパスフィルタの前記周波数帯域のうち最も高周波の周波数と最も低周波の周波数の差を前記周波数帯域の中心周波数で除した値が０．５％以上４．０％以下である請求項１に記載の弾性波デバイス。
【請求項９】

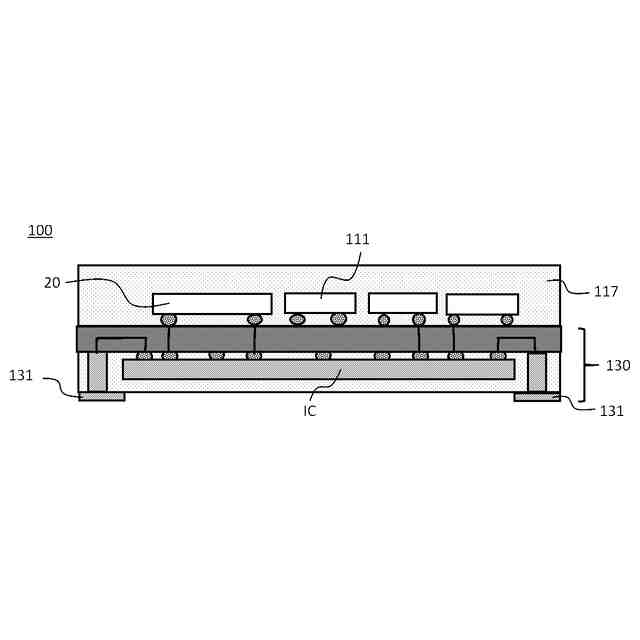

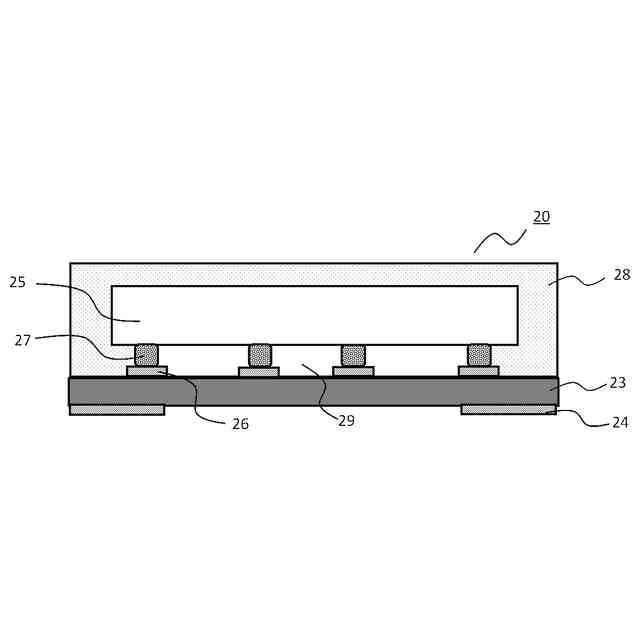

請求項１から８のいずれか一項に記載の弾性波デバイスを備えるモジュール。

発明の詳細な説明【技術分野】
【０００１】
本開示は、弾性波デバイスおよびその弾性波デバイスを備えるモジュールに関連する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
近年の技術的進歩により、移動体通信端末に代表されるスマートフォンなどは、目覚ましく小型化、軽量化されている。このような移動通信端末に用いられる弾性波デバイスとしては、小型化が可能な弾性波デバイスが用いられている。また、移動体通信システムとして、同時送受信する通信システムが急増しデュプレクサの需要が急増している。
【０００３】
移動通信システムの変化に伴い、弾性波デバイスの要求仕様がより厳しくなってきている。すなわち、従来に比してより優れた特性が要求される。
【０００４】
通過帯域と阻止帯域との間においては、より急峻性の高い特性が要求される。
【０００５】
特許文献１には、通過帯域の高周波側において、通過特性の急峻性を向上させるための技術が開示されている。
【先行技術文献】
【特許文献】
【０００６】
特開２０１４－１６０８８８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
しかしながら、特許文献１に記載の弾性波デバイスにおいては、通過帯域と阻止帯域との間における急峻性が十分でない。
【０００８】
本開示は、上述の課題を解決するためになされた。本開示の目的は、通過帯域と阻止帯域との間における急峻性が向上した弾性波デバイスおよびその弾性波デバイスを備えるモジュールを提供することである。
【課題を解決するための手段】
【０００９】
本開示に係る弾性波デバイスは、
複数の直列共振器および複数の並列共振器を含み、所定の周波数帯域の信号を通過させるバンドパスフィルタを備え、
前記複数の直列共振器は、第１反共振周波数と第２反共振周波数を有する第１直列共振器を含み、
前記第１反共振周波数は、前記周波数帯域のうち最も低周波の周波数近傍であり、
前記第２反共振周波数は、前記周波数帯域のうち最も高周波の周波数よりも高周波である弾性波デバイスとした。
【００１０】
前記第１直列共振器は、前記複数の直列共振器のうち、電気信号が最初に印加される共振器であることが、本発明の一形態とされる。
（【００１１】以降は省略されています）
