公開番号2025052784
公報種別公開特許公報(A)
公開日2025-04-07
出願番号2023161683
出願日2023-09-25
発明の名称入力回路及び切替方法
出願人西部電機株式会社
代理人個人
主分類H03K 19/0175 20060101AFI20250328BHJP(基本電子回路)
要約【課題】アクチュエータなどを制御するための入力回路であって、出力回路が有電圧接点であっても無電圧接点であっても同様の工事により設置することができる入力回路等を提供する。

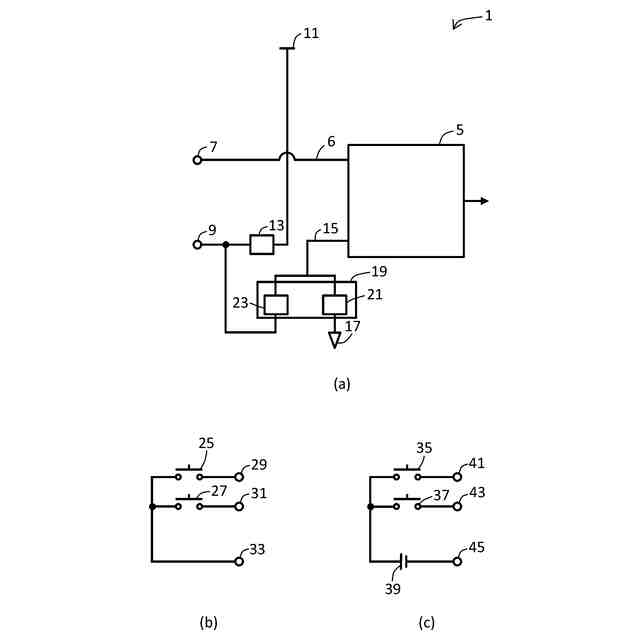

【解決手段】入力回路1は、出力回路に接続される。出力回路は、複数の接点と、前記各接点に対応して設けられる複数の接点端子と、前記複数の接点に共通して設けられるコモン端子を備える。入力回路1は、制御装置5と、第1切替装置と、第2切替装置を備える。制御装置5は、配線6が一つの接点端子に接続する。第1切替装置13は、直流電源11を配線端9に接続するか否かを切り替える。第2切替装置19は、制御装置5の他の配線に配線端9を接続するか接地するかを切り替える。
【選択図】図1
特許請求の範囲【請求項１】
出力回路に接続される入力回路であって、
前記出力回路は、複数の接点と、前記各接点に対応して設けられる複数の接点端子と、前記複数の接点に共通して設けられるコモン端子を備え、
当該入力回路は、配線の一つが一つの前記接点端子に接続する制御装置と、第１切替装置と、第２切替装置を備え、
前記第１切替装置は、電源を前記コモン端子に接続するか否かを切り替え、
前記第２切替装置は、前記制御装置の他の配線に前記コモン端子を接続するか接地するかを切り替える、入力回路。
続きを表示（約 1,500 文字）【請求項２】
前記出力回路が無電圧接点であるならば、
前記第１切替装置は電源を前記コモン端子に接続し、
前記第２切替装置は前記制御装置の他の配線を接地する、請求項１記載の入力回路。
【請求項３】

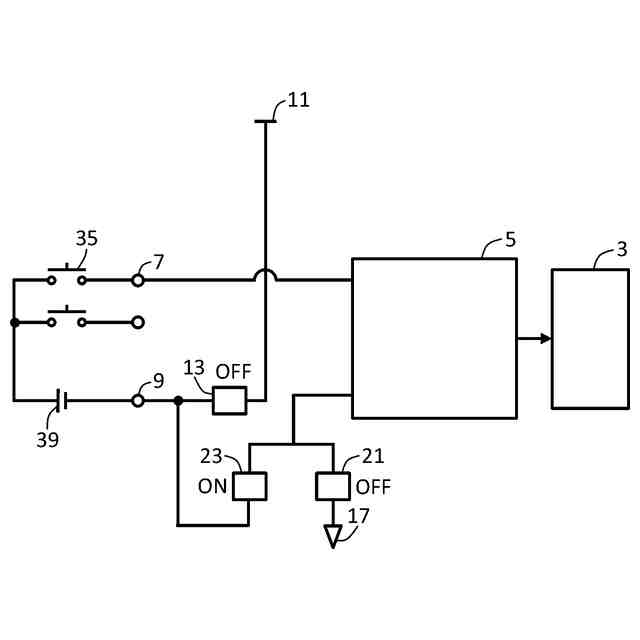

前記出力回路が有電圧接点であるならば、
前記第１切替装置は電源を前記コモン端子に接続せず、
前記第２切替装置は前記制御装置の他の配線に前記コモン端子を接続する、請求項１記載の入力回路。
【請求項４】
前記第２切替装置は、第３切替装置及び第４切替装置を備え、
前記第１切替装置、前記第３切替装置及び前記第４切替装置は、通電状態と非通電状態を切り替えるものであり、
前記第１切替装置は、通電状態では電源を前記コモン端子に接続して、非通電状態では電源を前記コモン端子に接続せず、
前記第３切替装置は、通電状態では前記制御装置の他の配線を接地し、非通電状態では前記制御装置の他の配線を接地せず、
前記第４切替装置は、通電状態では前記制御装置の他の配線に前記コモン端子を接続し、非通電状態では前記制御装置の他の配線に前記コモン端子を接続せず、
前記第１切替装置、前記第３切替装置及び前記第４切替装置は、それぞれ、指定装置が第１状態であれば通電状態、通電状態及び非通電状態であり、前記指定装置が第２状態であれば非通電状態、非通電状態及び通電状態である、請求項１記載の入力回路。
【請求項５】
入力回路における切替方法であって、
前記入力回路は、出力回路に接続され、
前記出力回路は、複数の接点と、前記各接点に対応して設けられる複数の接点端子と、前記複数の接点に共通して設けられるコモン端子を備え、
前記入力回路は、配線の一つが一つの前記接点端子に接続する制御装置と、第１切替装置と、第２切替装置を備え、
前記第１切替装置が電源を前記コモン端子に接続するか否かを切り替え、前記第２切替装置が前記制御装置の他の配線に前記コモン端子を接続するか接地するかを切り替える切替ステップを含み、
前記切替ステップにおいて、
前記出力回路が無電圧接点であるならば、前記第１切替装置は電源を前記コモン端子に接続し、前記第２切替装置は前記制御装置の他の配線を接地し、
前記出力回路が有電圧接点であるならば、前記第１切替装置は電源を前記コモン端子に接続せず、前記第２切替装置は前記制御装置の他の配線に前記コモン端子を接続する、切替方法。
【請求項６】
前記第２切替装置は、第３切替装置及び第４切替装置を備え、
前記第１切替装置、前記第３切替装置及び前記第４切替装置は、通電状態と非通電状態を切り替えるものであり、
前記第１切替装置は、通電状態では前記電源を前記コモン端子に接続して、非通電状態では前記電源を前記コモン端子に接続せず、
前記第３切替装置は、通電状態では前記制御装置の他の配線を接地し、非通電状態では前記制御装置の他の配線を接地せず、
前記第４切替装置は、通電状態では前記制御装置の他の配線に前記コモン端子を接続し、非通電状態では前記制御装置の他の配線に前記コモン端子を接続せず、
前記切替ステップにおいて、前記第１切替装置、前記第３切替装置及び前記第４切替装置は、それぞれ、指定装置が第１状態であれば通電状態、通電状態及び非通電状態であり、前記指定装置が第２状態であれば非通電状態、非通電状態及び通電状態である、請求項５記載の切替方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、入力回路及び切替方法に関し、特に、出力回路に接続される入力回路等に関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
接点（電気接点）は、電気回路を開閉動作するものである。接点が閉じると電気が流れ（通電状態）、接点が開くと電気が流れなくなる（非通電状態）。
【０００３】
特許文献１に記載されているように、無電圧接点と有電圧接点が知られている。無電圧接点は、接点が閉じた状態で接点に電圧がかからないものである。有電圧接点は、接点が閉じた状態で接点に電圧がかかるものである。
【先行技術文献】
【特許文献】
【０００４】
特開平２－２８４５１８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】

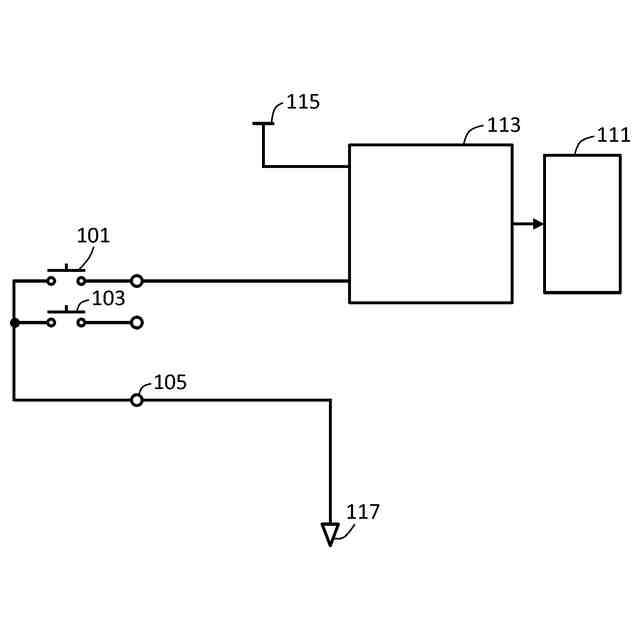

図５は、従来の出力回路及び入力回路の構成の一例を示す図である。
【０００６】
出力回路は無電圧接点であり、第５接点１０１と、第６接点１０３を備える。制御装置１１３は、第５接点１０１が通電状態になると、中央演算処理装置（ＣＰＵ）１１１に信号を出力する。
【０００７】
制御装置１１３は、一つの配線により第５接点１０１と接続され、別の配線により直流電源１１５と接続される。第５接点１０１及び第６接点１０３は、共有して設けられるコモン端子１０５により配線用接地部１１７に接続されて接地される。
【０００８】
図６は、図５の従来の出力回路及び入力回路の具体的な構成の一例を示す。出力回路１２１は、水門の開閉などを行うためにアクチュエータを遠隔操作するための複数の接点を備える。入力回路において、制御装置１２５は、アクチュエータに対して開く動作を指示するための接点に対する操作に応じて、ＣＰＵ１２３に信号を出力する。
【０００９】
設備を更新するときには、出力回路は従前のものを使用し、入力回路を更新する場合がある。出力回路が無電圧接点であるならば、更新後の入力回路を容易に設置することができる。
【００１０】
しかしながら、出力回路が有電圧接点であるならば、図６の入力回路をそのまま使用することができない。そのため、現地において追加工事を行う必要があった。追加工事は、例えば、遠隔操作のための装置における制御盤の電源ユニットを除去して無電圧接点にするなどを行っている。そのため、現地において多くの費用と工数が必要になった。
（【００１１】以降は省略されています）
