発明の名称巻取装置、及び印刷巻取システム
出願人セイコーエプソン株式会社
代理人弁理士法人クシブチ国際特許事務所
主分類B65H 23/16 20060101AFI20250604BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】印刷画質の向上を図ることができる巻取装置、及び印刷巻取システムを提供する。
【解決手段】巻取装置は、印刷媒体を送る送り部を有する印刷装置から送られる前記印刷媒体が巻き取られる巻取軸と、前記送り部の動力が入力される動力入力部と、前記動力入力部に入力された動力を前記巻取軸に伝達する動力伝達機構と、前記印刷装置と前記巻取軸との間に配置され、前記印刷媒体の進行方向を鉛直方向に曲げるレバーと、前記印刷装置と前記レバーとの間に配置され、前記巻取軸に向けて送られる前記印刷媒体に接して摩擦抵抗を付与する摩擦部と、を有し、前記摩擦部は、前記巻取軸が前記印刷媒体を巻き取る方向に回転する場合に、回転せず、前記巻取軸が前記印刷媒体を繰出す方向に回転する場合に、前記印刷媒体を前記印刷装置側に送る方向に回転させるワンウェイクラッチが設けられるローラーを有する。
【選択図】図4
特許請求の範囲【請求項１】
印刷媒体を送る送り部を有する印刷装置から送られる前記印刷媒体が巻き取られる巻取軸と、
前記送り部の動力が入力される動力入力部と、
前記動力入力部に入力された動力を前記巻取軸に伝達する動力伝達機構と、
前記印刷装置と前記巻取軸との間に配置され、前記印刷媒体の進行方向を鉛直方向に曲げるレバーと、
前記印刷装置と前記レバーとの間に配置され、前記巻取軸に向けて送られる前記印刷媒体に接して摩擦抵抗を付与する摩擦部と、
を有し、
前記摩擦部は、
前記巻取軸が前記印刷媒体を巻き取る方向に回転する場合に、回転せず、
前記巻取軸が前記印刷媒体を繰出す方向に回転する場合に、前記印刷媒体を前記印刷装置側に送る方向に回転させるワンウェイクラッチが設けられるローラーを有する
巻取装置。
続きを表示（約 620 文字）【請求項２】
前記動力伝達機構は、
前記送り部が前記印刷媒体を送る場合に、前記動力入力部に入力された動力を前記巻取軸に伝達し、
前記送り部が前記印刷媒体を戻す場合に、前記動力入力部に入力された動力を前記巻取軸に伝達しない
請求項１に記載の巻取装置。
【請求項３】
前記レバーは、第１位置と、前記第１位置よりも浅い角度で前記印刷媒体の進行方向を曲げる第２位置と、の間で移動可能であり、
前記第１位置に向かうように付勢され、
前記摩擦部は、前記印刷媒体に接することで、前記印刷媒体の進行方向を前記レバーに向けて曲げる
請求項１または請求項２に記載の巻取装置。
【請求項４】
前記ローラーは、鉛直方向に移動可能に設けられ、
前記巻取軸が巻取方向に回転する場合に前記ローラーを第３位置に配置させ、前記巻取軸が繰出し方向に回転する場合に前記ローラーを前記第３位置よりも低い第４位置に配置させるローラー移動部を備える
請求項１または請求項２に記載の巻取装置。
【請求項５】
前記ローラーの軸方向に対する角度を調整する調整部を備える
請求項１または請求項２に記載の巻取装置。
【請求項６】
請求項１または請求項２に記載の巻取装置と、
前記印刷装置と、
を有する
印刷巻取システム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、巻取装置、及び印刷巻取システムに関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
特許文献１は、印刷媒体の送り精度に対して悪影響を及ぼすことが抑制された巻取装置等を開示する。特許文献１に開示される巻取装置は、ロール紙を送る送り部を有する印刷装置、から送られてくるロール紙が巻き取られる巻取軸と、送り部からの動力が入力する動力入力部と、動力入力部に入力した動力を巻取軸に伝達する巻取側動力伝達機構と、を備える。この巻取装置は、印刷装置から巻取軸に至るロール紙の送り経路を曲げる第１位置と、第１位置よりも浅い角度で送り経路を曲げる第２位置と、の間で移動可能であり、第１位置に向かう力が作用しているレバーを備える。
【０００３】
上述の巻取装置では、巻取軸に巻き取られる場合に、印刷媒体であるロール紙にかかる力を抑制する摩擦部が設けられるものがある。当該摩擦部は、印刷媒体の搬送経路上で、印刷媒体に接することで送り出される印刷媒体に摩擦力を付与する。これによって、巻取装置では、送り部によって印刷媒体にかかる力を緩和する。
さらに、上述のような印刷装置には、送り部によって巻取装置側に送り出された印刷媒体を再度印刷装置側に送って印刷する逆送り印刷を行うものがある。
【先行技術文献】
【特許文献】
【０００４】
特開２０１５－１３４６８６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、特許文献１のような巻取装置では、印刷装置が逆送り印刷を行う場合に、摩擦部によって印刷媒体に摩擦力が付与されることで、印刷画質が低下する虞がある。
【課題を解決するための手段】
【０００６】
上記課題を解決する一態様は、印刷媒体を送る送り部を有する印刷装置から送られる前記印刷媒体が巻き取られる巻取軸と、前記送り部の動力が入力される動力入力部と、前記動力入力部に入力された動力を前記巻取軸に伝達する動力伝達機構と、前記印刷装置と前記巻取軸との間に配置され、前記印刷媒体の進行方向を鉛直方向に曲げるレバーと、前記印刷装置と前記レバーとの間に配置され、前記巻取軸に向けて送られる前記印刷媒体に接して摩擦抵抗を付与する摩擦部と、を有し、前記摩擦部は、前記巻取軸が前記印刷媒体を巻き取る方向に回転する場合に、回転せず、前記巻取軸が前記印刷媒体を繰出す方向に回転する場合に、前記印刷媒体を前記印刷装置側に送る方向に回転させるワンウェイクラッチが設けられるローラーを有する巻取装置である。
【０００７】
上記課題を解決する別の一態様は、前記巻取装置と、前記印刷装置と、を有する印刷巻取システムである。
【図面の簡単な説明】
【０００８】

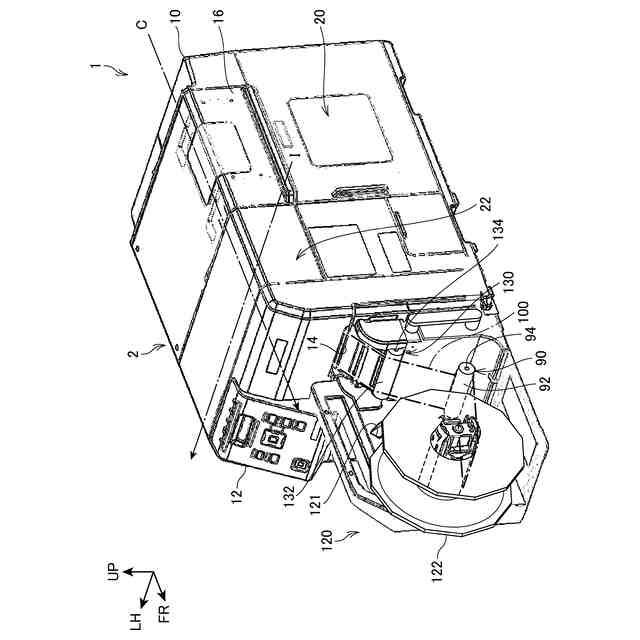

印刷巻取システムを正面側から視た斜視図。

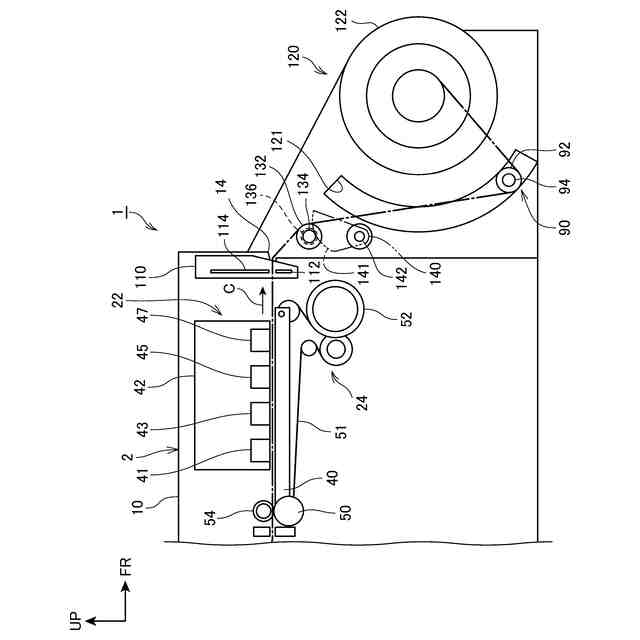

印刷巻取システムの搬送経路に係る各部を示す要部側面図。

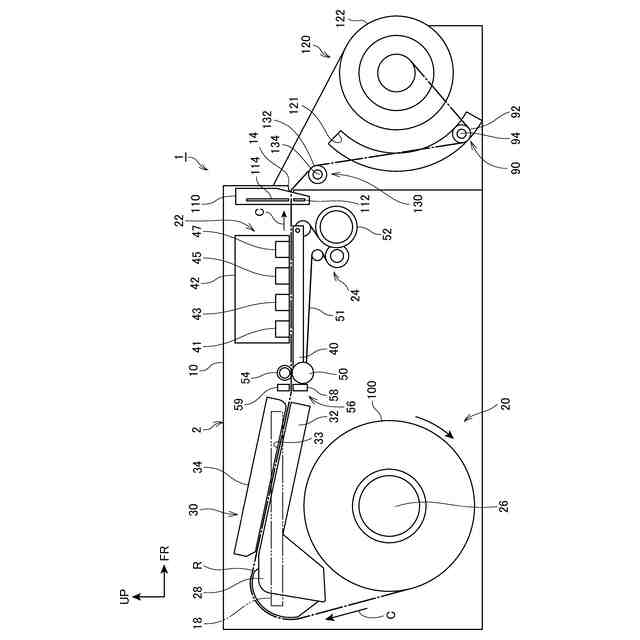

印刷巻取システムの搬送経路に係る各部を示す要部側面図。

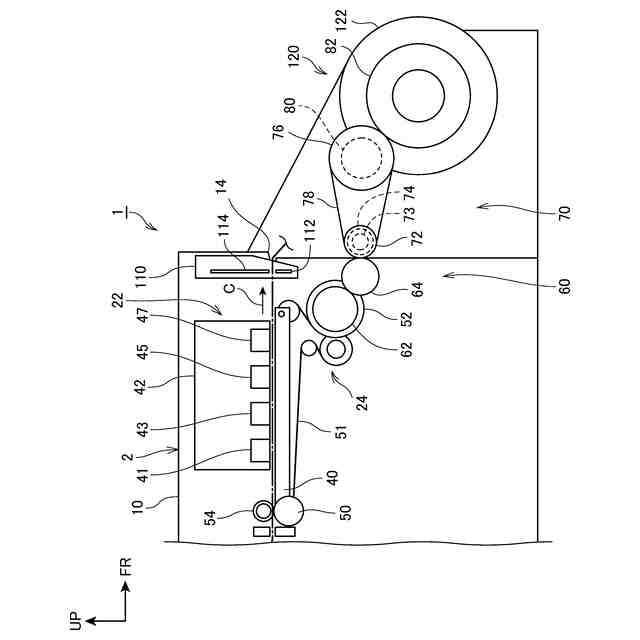

印刷巻取システムの搬送経路に係る各部を示す要部側面図。

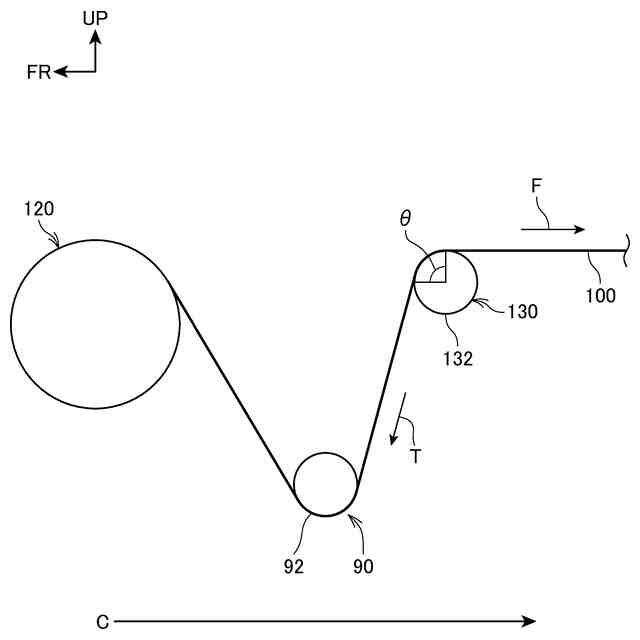

印刷巻取システムに搬送される印刷媒体に加わる力を示す側面図。

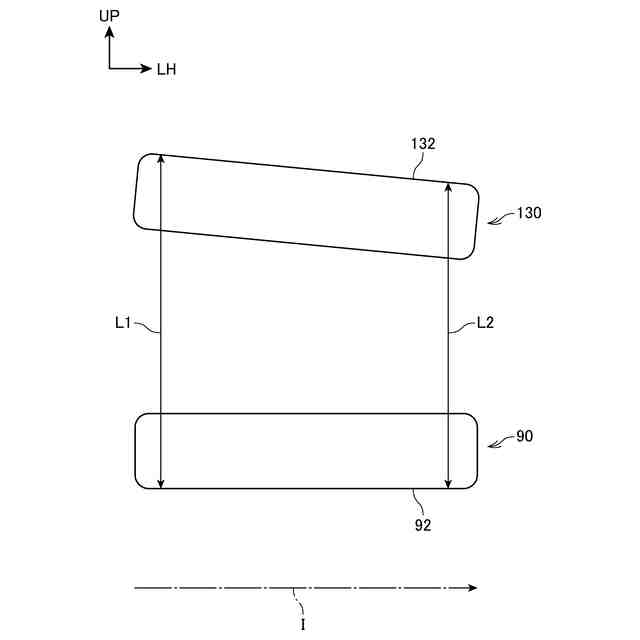

摩擦部とレバーとを示す背面図。

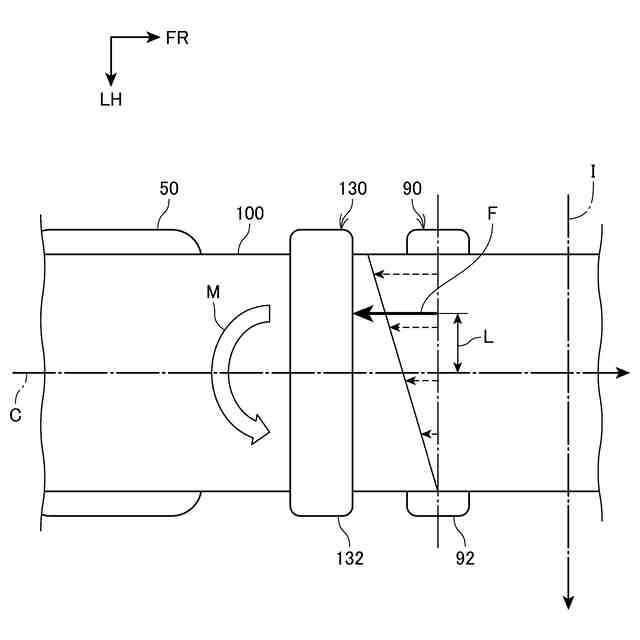

印刷巻取システムに搬送される印刷媒体に加わる力を示す平面図。
変形例での印刷巻取システムの搬送経路に係る各部を示す要部側面図。
印刷巻取システムに搬送される印刷媒体に加わる力を示す側面図。
【発明を実施するための形態】
【０００９】
以下、図面を参照して本発明の実施形態について説明する。なお、説明中、前後左右および上下といった方向の記載は、特に記載がなければ印刷装置２に対する方向と同一とする。また、各図に示す符号ＦＲは、印刷装置２の前方を示し、符号ＵＰは、印刷装置２の上方を示し、符号ＬＨは、印刷装置２の左方を示す。
【００１０】
図１は、印刷巻取システム１の搬送経路Ｒに係る各部を示す要部側面図である。
図１では、説明の便宜上、搬送方向Ｃと、交差方向Ｉと、印刷媒体１００とを一点鎖線で示す。
図１に示すように、印刷巻取システム１は、印刷装置２と、当該印刷装置２に取り付けられる巻取装置１２０とを備える。
印刷装置２は、ライン状のインクジェットヘッドを備え、当該インクジェットへッドからインクを吐出して、印刷媒体に文字や画像を印刷する、所謂ライン型のインクジェット式プリンターである。
