特許ウォッチ

公開番号2025088203
公報種別公開特許公報(A)
公開日2025-06-11
出願番号2023202748
出願日2023-11-30
発明の名称消火材用組成物ならびに消火材及びその製造方法
出願人TOPPANホールディングス株式会社
代理人個人,個人,個人
主分類A62C 2/00 20060101AFI20250604BHJP(人命救助;消防)
要約【課題】優れた屈曲性を有する消火材を提供する。
【解決手段】基材と、基材の少なくとも一方の面上に形成された消火剤層とを備え、消火剤層が消火剤とバインダー樹脂とを含み、消火剤層における消火剤の含有量が、消火剤層の質量を基準として、60質量%以上98質量%以下であり、バインダー樹脂の引張破断伸度が45mm以上である、消火材。

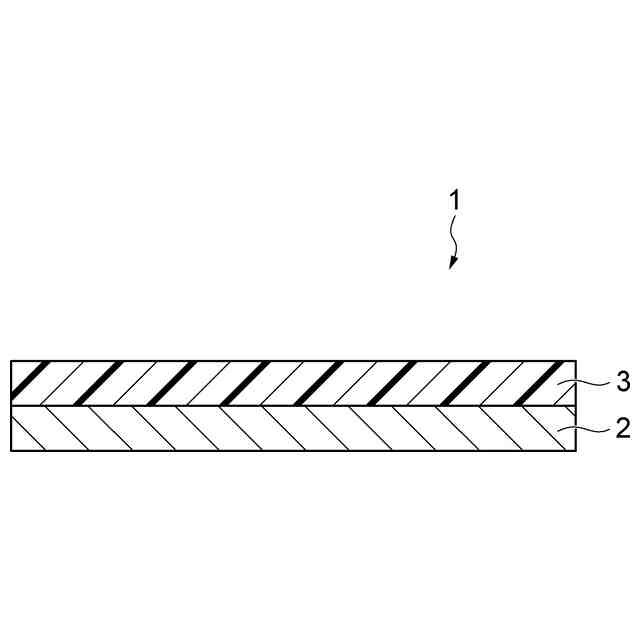

【選択図】図1
特許請求の範囲【請求項１】
基材と、
前記基材の少なくとも一方の面上に形成された消火剤層と、
を備え、
前記消火剤層が消火剤とバインダー樹脂とを含み、
前記消火剤層における前記消火剤の含有量が、前記消火剤層の質量を基準として、６０質量％以上９８質量％以下であり、
前記バインダー樹脂の引張破断伸度が４５ｍｍ以上である、消火材。
続きを表示（約 870 文字）【請求項２】
マンドレル直径が１８ｍｍ以下である、請求項１に記載の消火材。
【請求項３】
消火剤とバインダー樹脂とを含む消火材用組成物であって、
前記消火剤の含有量が、当該消火材用組成物の固形分の合計質量を基準として、６０質量％以上９８質量％以下であり、
前記バインダーの引張破断伸度が４５ｍｍ以上である、消火材用組成物。
【請求項４】
液状媒体を更に含み、
Ｂ型粘度計を使用し、回転数１２ｒｐｍで測定される粘度が１６００ｍＰａ・ｓ以上である、請求項３に記載の消火材用組成物。
【請求項５】
前記液状媒体の沸点が６０℃以上９０℃以下である、請求項４に記載の消火材用組成物。
【請求項６】
（ａ）請求項５に記載の消火材用組成物を基材の少なくとも一方の面上にウェットコーティング法によって塗工して塗膜を形成する工程と、
（ｂ）前記塗膜を乾燥することによって前記基材の前記面上に消火剤層を形成する工程と、
を含み、
工程（ｂ）において前記塗膜を乾燥する際の最高温度が１００℃以下であり、
工程（ｂ）の開始後、前記最高温度に到達するまで、段階的に昇温する、消火材の製造方法。
【請求項７】
（ａ）請求項５に記載の消火材用組成物を基材の少なくとも一方の面上にウェットコーティング法によって塗膜を形成する工程と、
（ｂ）前記塗膜を乾燥することによって前記基材の前記面上に消火剤層を形成する工程と、
を含み、
工程（ｂ）において前記塗膜を乾燥する際の最高温度が１００℃以下であり、
工程（ｂ）の開始後、前記最高温度に到達するまで、連続的に昇温する、消火材の製造方法。
【請求項８】
前記ウェットコーティング法がコンマコート、グラビアコート、カーテンコート及びダイコートからなる群から選ばれるコーティング法である、請求項６又は７に記載の消火材の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は消火材用組成物ならびに消火材及びその製造方法に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
リチウムイオンバッテリーは代表的な二次電池の一つである。リチウムイオンバッテリーは外部からの強い衝撃による短絡あるいは過充電によって熱暴走を起こし得る。リチウムイオンバッテリーが熱暴走を起こすと、多量の可燃性ガスが放出され、重篤な火災となり得る。特許文献１は、複数の蓄電ユニット間の熱伝搬を阻止するため、複数の蓄電ユニット間に難燃断熱シートを配置することを開示している。他方、発火が発生し得る場所に予め消火剤を配置しておくことも検討されている。例えば、特許文献２は、燃焼によりエアロゾルを発生して火災を消火することができるエアロゾル消火剤組成物を開示している。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－１４７３５７号公報
特許第６４４３８８２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載の難燃断熱シートは類焼を抑制可能であるとしても、消火性能を有しておらず、既に熱暴走を起こした蓄電ユニットからの出火や高温のガスの発生を抑制することはできない。他方、特許文献２は、顆粒、ペレット、錠剤、球形又は円板に消火剤組成物を成形して用いることを開示しているものの、消火剤組成物の成形体が長期にわたって消火性能を維持するために講じるべき対策について言及していない。
【０００５】
二次電池に対して適用される消火材は二次電池の耐用年数にわたって消火性能を維持していることが求められる。本発明者らの検討によると、特許文献２に記載の成形体は成形時又は使用時にクラックが生じやすく、クラックから内部に侵入した水分によって消火性能の安定性が損なわれ得る点において改善の余地があった。
【０００６】
本開示は上記課題に鑑みてなされたものであり、クラックが生じにくい消火材及びその製造方法を提供する。また、本開示はクラックが生じにくい消火材を製造するのに有用な消火材用組成物を提供する。
【課題を解決するための手段】
【０００７】
本開示に係る消火材は、基材と、基材の少なくとも一方の面上に形成された消火剤層とを備え、消火剤層が消火剤とバインダー樹脂とを含み、消火剤層における消火剤の含有量が、消火剤層の質量を基準として、６０質量％以上９８質量％以下であり、バインダー樹脂の引張破断伸度が４５ｍｍ以上である。
【０００８】
上記消火材によれば、消火剤層が十分な量の消火剤を含有していても、上記バインダー樹脂を含むことで、消火剤層が優れた柔軟性及び屈曲性を有するため、消火材の製造時及び使用時において消火剤層にクラックが生じることを十分に抑制できる。消火剤層にクラックが生じにくいことで、消火剤層の内部に水分が侵入しにくく、長期にわたって消火性能を維持し得る。上記消火材は、例えば、マンドレル直径が１８ｍｍ以下の優れた屈曲性を有する。
【０００９】
本開示に係る消火材用組成物は、消火剤とバインダー樹脂とを含み、消火剤の含有量が、当該消火材用組成物の固形分の合計質量を基準として、６０質量％以上９８質量％以下であり、バインダーの引張破断伸度が４５ｍｍ以上である。
【００１０】

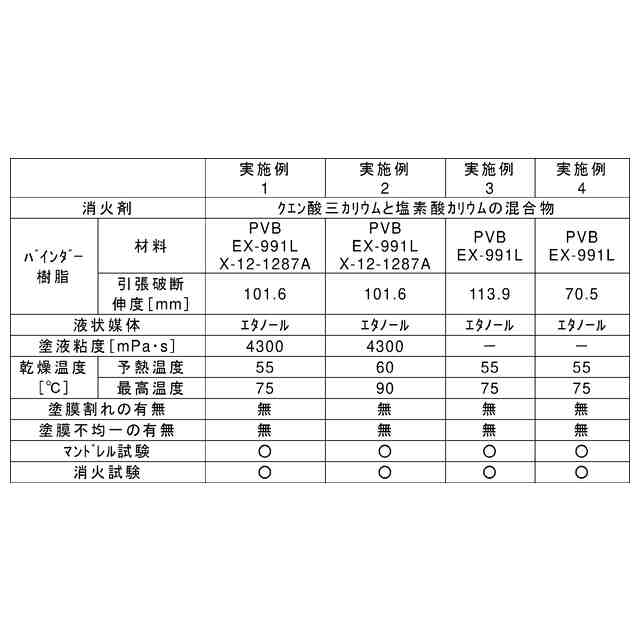

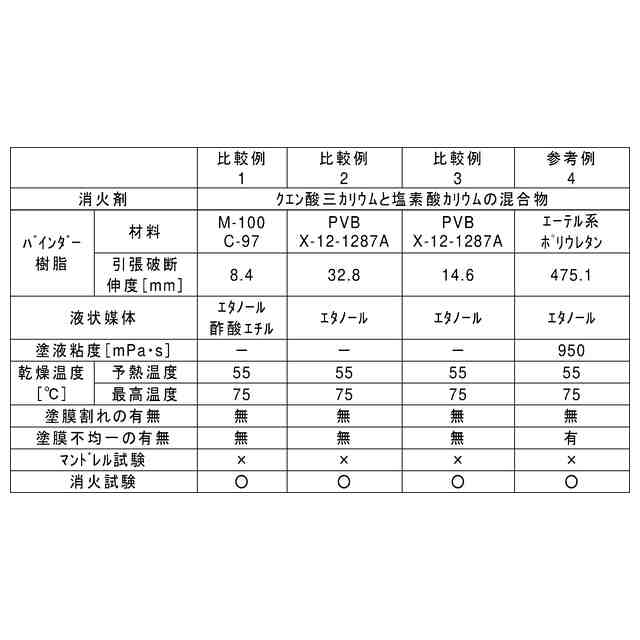

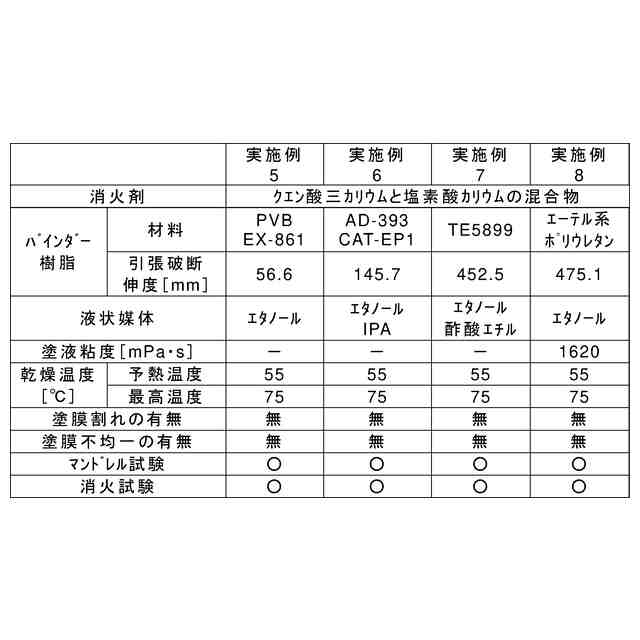

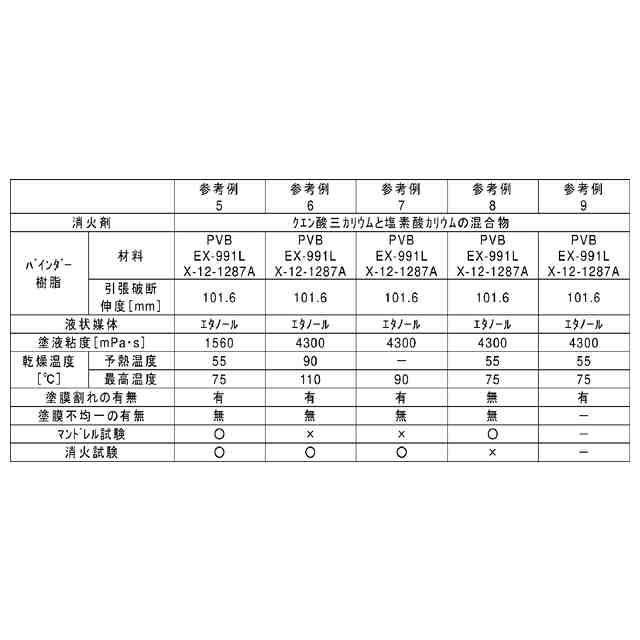

上記消火材用組成物によれば、十分な量の消火剤を含有していても、上記バインダー樹脂を含むことで、優れた柔軟性及び屈曲性を有する消火剤層を形成し得る。このため、消火剤層を備える消火材の製造時及び消火材の使用時において消火剤層にクラックが生じることを十分に抑制できる。消火材用組成物を塗液として使用する場合、消火材用組成物は更に液状媒体を含み、当該塗液の粘度は１６００ｍＰａ・ｓ以上であることが好ましい。この粘度はＢ型粘度計を使用し、回転数１２ｒｐｍで測定される値を意味する。消火材用組成物を厚さ１５０μｍのシート状に形成して得られた消火剤層は優れた屈曲性を有し、例えば、マンドレル直径が１８ｍｍ以下である。

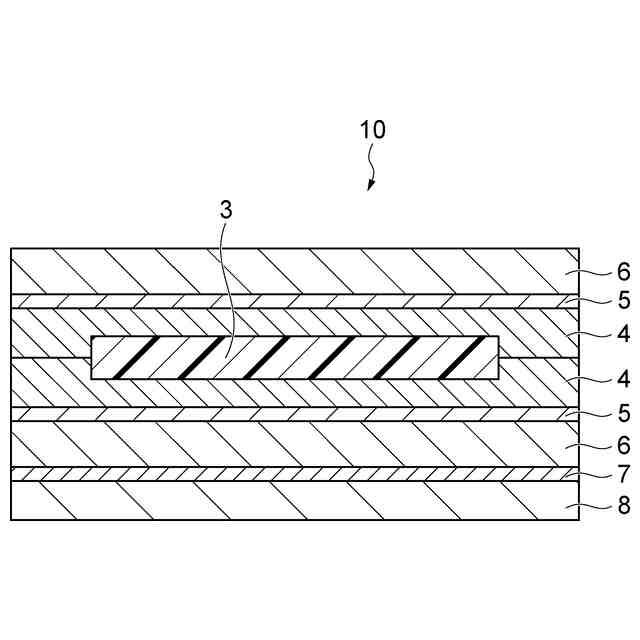

（【００１１】以降は省略されています）

関連特許
