発明の名称冷却装置の制御システム
出願人パナソニックIPマネジメント株式会社
代理人弁理士法人クシブチ国際特許事務所
主分類F25D 16/00 20060101AFI20250603BHJP(冷凍または冷却;加熱と冷凍との組み合わせシステム;ヒートポンプシステム;氷の製造または貯蔵;気体の液化または固体化)
要約【課題】本開示は、実質電力需要の急激な増加が問題となる地域に設置したとき、実質電力需要の急激な増加の緩和に寄与できる冷却装置を提供する。
【解決手段】本開示の冷却装置の制御システムは、電力需要を管理する電力会社が備えるサーバ装置と、前記サーバ装置と通信可能とされ冷却装置の運転を制御する制御部と、前記冷却装置の利用者が携帯し、前記サーバ装置または前記制御部と通信可能とされた端末装置と、を備え、前記サーバ装置による予め設定された実質電力需要が急増する第1の時間帯に対して、予め設定された第2の時間帯の所定時間前に、前記端末装置に通知を行い、利用者に対して、予め設定された前記第1の時間帯、前記第2の時間帯、前記第1の時間帯の後の予め設定した第3の時間帯に基づく冷蔵庫の制御を実行するか否かを選択させる。
【選択図】図1
特許請求の範囲【請求項１】
電力需要を管理する電力会社が備えるサーバ装置と、前記サーバ装置と通信可能とされ冷却装置の運転を制御する制御部と、前記冷却装置の利用者が携帯し、前記サーバ装置または前記制御部と通信可能とされた端末装置と、を備え、
前記サーバ装置による予め設定された実質電力需要が急増する第１の時間帯に対して、予め設定された第２の時間帯の所定時間前に、前記端末装置に通知を行い、利用者に対して、予め設定された前記第１の時間帯、前記第２の時間帯、前記第１の時間帯の後の予め設定した第３の時間帯に基づく冷蔵庫の制御を実行するか否かを選択させる、
冷却装置の制御システム。
続きを表示（約 180 文字）【請求項２】
前記制御部は、利用者が実行を選択した場合には、前記第２の時間帯に蓄冷運転を実行し、前記第２の時間帯の後の前記第１の時間帯に放冷運転を実行する、
請求項１に記載の冷却装置の制御システム。
【請求項３】
前記制御部は、利用者が実行しないと選択した場合には、通常運転を継続する、
請求項１に記載の冷却装置の制御システム。

発明の詳細な説明【技術分野】
【０００１】
本開示は、冷却装置の制御システムに関する。
続きを表示（約 2,600 文字）【背景技術】
【０００２】
特許文献１は、貯蔵室の内壁面の少なくとも上面に設けた蓄冷材と、消費電力を計測する機器からの電力デマンド信号を受信する受信装置と、を備え、電力デマンド信号により、貯蔵室内の温度が第一温度となるよう冷却運転を行う通常運転と、貯蔵室内の温度が第一温度よりも低い第二温度となるよう冷却運転を行う蓄冷運転と、を切り替える定常運転を行う、冷蔵庫を開示する。
【先行技術文献】
【特許文献】
【０００３】
特許第５８４３４８３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本開示は、実質電力需要の急激な増加が問題となる地域に設置したとき、実質電力需要の急激な増加の緩和に寄与できる冷却装置の制御システムを提供する。
【課題を解決するための手段】
【０００５】
本開示における冷却装置の制御システムは、電力需要を管理する電力会社が備えるサーバ装置と、前記サーバ装置と通信可能とされ冷却装置の運転を制御する制御部と、前記冷却装置の利用者が携帯し、前記サーバ装置または前記制御部と通信可能とされた端末装置と、を備え、前記サーバ装置による予め設定された実質電力需要が急増する第１の時間帯に対して、予め設定された第２の時間帯の所定時間前に、前記端末装置に通知を行い、利用者に対して、予め設定された前記第１の時間帯、前記第２の時間帯、前記第１の時間帯の後の予め設定した第３の時間帯に基づく冷蔵庫の制御を実行するか否かを選択させる。
【発明の効果】
【０００６】
本開示における冷却装置は、実質電力需要が急増する領域である第１の時間帯に、蓄冷手段に蓄冷された冷熱を放熱することで、冷蔵室および冷凍室の冷却を行うようにしているので、実質電力需要が急増する領域における電力の消費量を低減させることができる。また、利用者は、予め設定された第１の時間帯から第３の時間帯に基づく冷蔵庫１の制御を実行するか否かを、選択することができる。これによって、日によって、実質電力需要が急増する第１の時間帯に、冷蔵庫への投入負荷が大きい場合は、利用者の都合に合わせて設定を回避することができる。
【図面の簡単な説明】
【０００７】

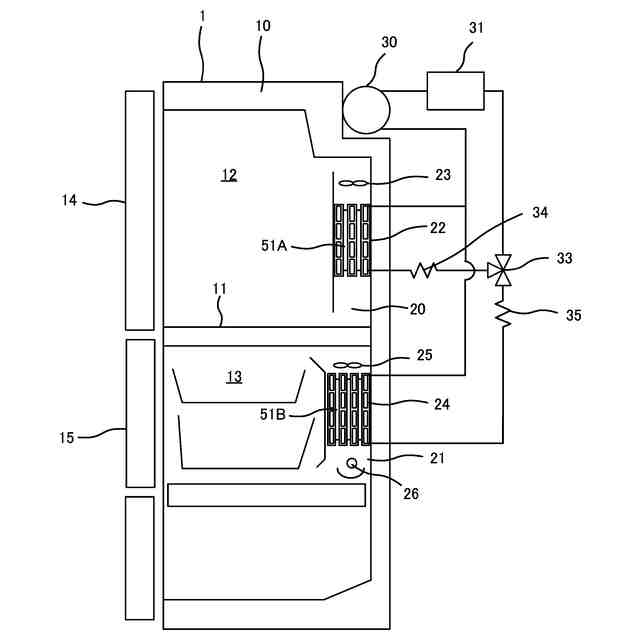

実施の形態１における冷蔵庫の概略を示す概略断面図

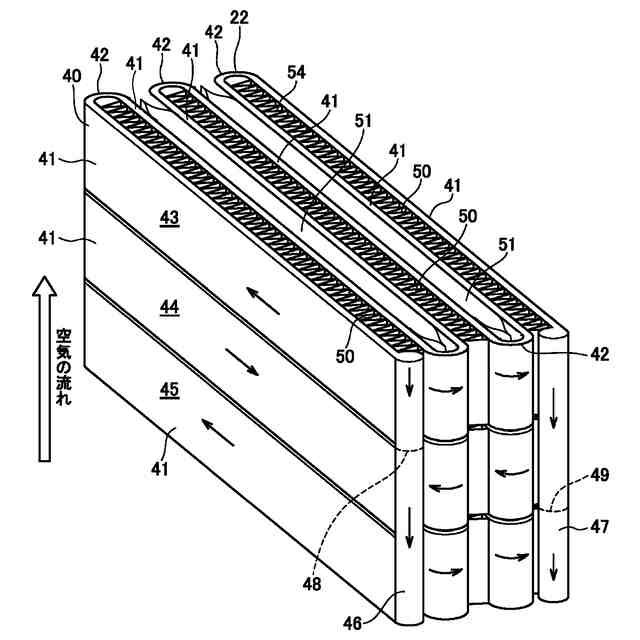

実施の形態１の冷蔵用熱交換器を示す斜視図

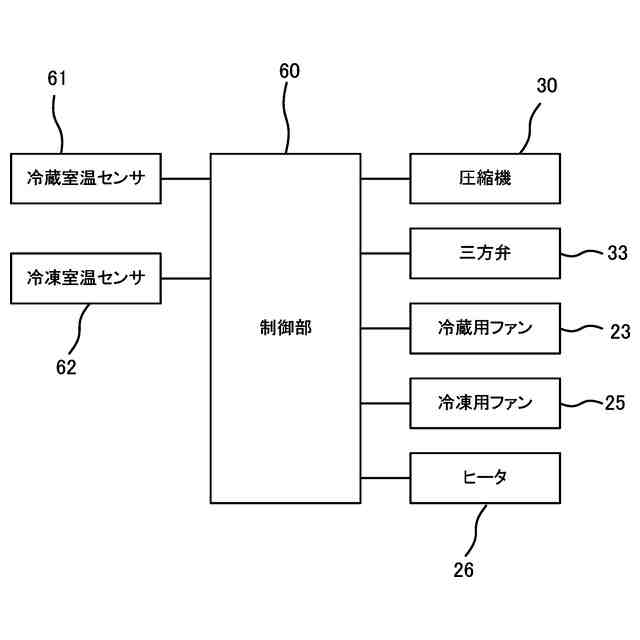

実施の形態１の制御構成を示すブロック図
実施の形態１の実質電力需要の１日の変化を示すグラフ

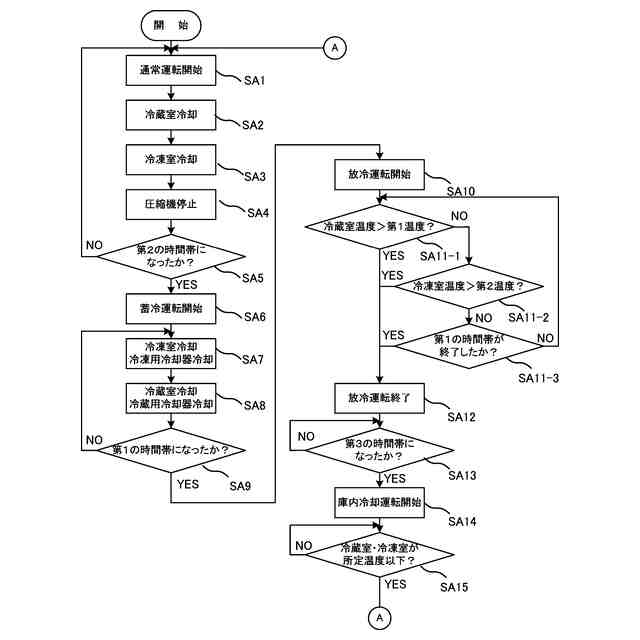

実施の形態１における冷蔵庫の動作を示すフローチャート
実施の形態１における冷蔵庫の動作を示すタイミングチャート

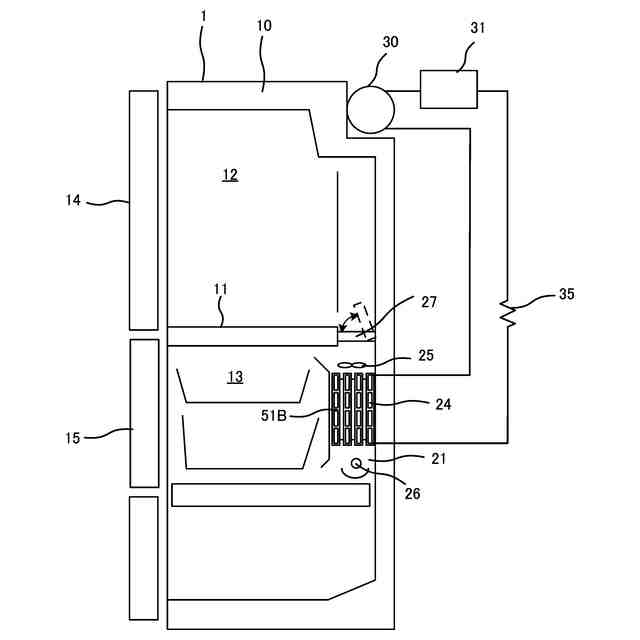

実施の形態２における冷蔵庫の概略を示す概略断面図
実施の形態２の制御構成を示すブロック図
実施の形態２における冷蔵庫の動作を示すタイミングチャート
実施の形態３の制御構成を示すブロック図
実施の形態３における冷蔵庫の動作を示すタイミングチャート
実施の形態４における冷蔵庫の概略を示す概略断面図
実施の形態４における冷蔵庫の動作を示すタイミングチャート
実施の形態５における冷却装置の制御システムを示す概略図
実施の形態６における冷却装置の制御システムを示す概略図
【発明を実施するための形態】
【０００８】
（本開示の基礎となった知見等）
発明者らが本開示に想到するに至った当時、太陽光発電設備などが大規模に導入された地域では、実質電力需要の急激な増加、いわゆるダックカーブ現象が問題となりつつある。
これらの地域では、実際の電力消費量から太陽光発電設備などで発電された電力量を差し引いた、実質電力需要（ｎｅｔｌｏａｄ）が１日を通じて特徴的に変化する。
朝は人々が起床し、電気を消費し始めて実質電力需要が徐々に増加し、昼になると、太陽光発電設備から大量の電力が供給され、実質電力需要が減少する。夕方になって日が沈むと、太陽光発電設備からの電力供給がなくなり、実質電力需要が急増し、夜になると、人々が就寝し、実質電力需要が減少する。
実質電力需要の１日の変化をグラフに表すと、グラフがカモの形に似ているため、上記の現象をダックカーブ現象と定義する。
ところで、冷蔵庫のような冷却装置では、庫内を１日中冷却する必要があるため、ダックカーブ現象が問題となる地域において、従来の冷却装置をそのまま設置したのでは、ダックカーブ現象の緩和に寄与しないという課題を発明者らは発見し、その課題を解決するために、本開示の主題を構成するに至った。
本開示は、実質電力需要の急激な増加が問題となる地域に設置したとき、実質電力需要の急激な増加（ダックカーブ現象）の緩和に寄与できる冷却装置の制御システムを提供する。
【０００９】
以下、図面を参照しながら、実施の形態を詳細に説明する。但し、必要以上に詳細な説明は省略する場合がある。例えば、既によく知られた事項の詳細説明、または、実質的に同一の構成に対する重複説明を省略する場合がある。これは、以下の説明が必要以上に冗長になるのを避け、当業者の理解を容易にするためである。
なお、添付図面および以下の説明は、当業者が本開示を十分に理解するために提供されるのであって、これらにより特許請求の範囲に記載の主題を限定することを意図していない。
【００１０】
（実施の形態１）
以下、図１～図６を用いて、実施の形態１を説明する。
［１－１．構成］
［１－１－１．冷蔵庫の構成］
図１は、本開示に係る冷蔵庫の概略を示す概略断面図である。
図１に示すように、冷蔵庫１は、箱型の本体１０を備えている。本体１０の上下方向略中央部には、本体１０の内部空間を仕切る仕切板１１が設けられている。仕切板１１の上方側は、冷蔵室１２とされ、仕切板１１の下方側は、冷凍室１３とされている。
冷蔵室１２の前面には、冷蔵室扉１４が開閉自在に設けられ、冷凍室１３の前面には、冷凍室扉１５が開閉自在に設けられている。
（【００１１】以降は省略されています）
