公開番号2025087845
公報種別公開特許公報(A)
公開日2025-06-10
出願番号2025035744,2022555730
出願日2025-03-06,2021-03-15
発明の名称無線通信システムにおいてデータを送受信するための方法及び無線通信端末
出願人ウィルスインスティテュートオブスタンダーズアンドテクノロジーインコーポレイティド
代理人個人,個人,個人
主分類H04W 72/0453 20230101AFI20250603BHJP(電気通信技術)
要約【課題】無線通信システムにおいてトリガーフレームに基づくTB PPDUを送受信する方法を提供する。
【解決手段】端末は、AP(Access Point)からトリガーフレーム(trigger frame)を受信し、それに対する応答として応答フレームを送信する。前記応答フレームは、応答フレームのフォーマット及び/又はリソースユニットによってトリガーフレームの前記第1複数個の空間的再使用フィールド又は前記第2複数個の空間的再使用フィールドから取得された情報に基づいて生成されてよい。

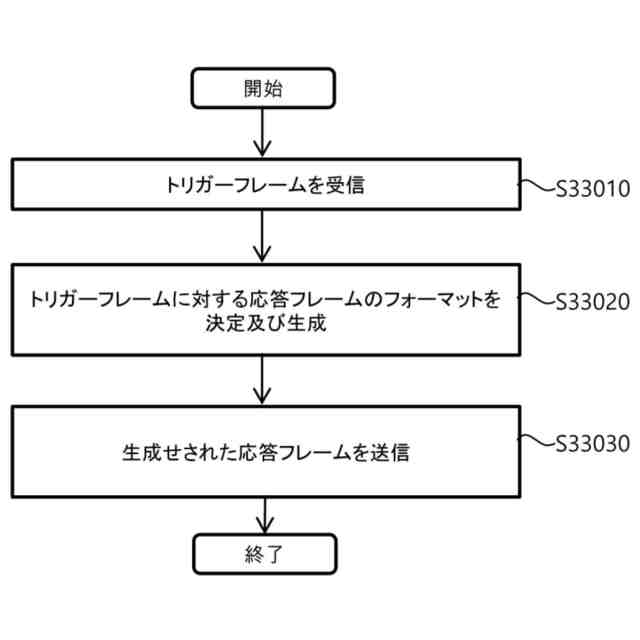

【選択図】図33
特許請求の範囲【請求項１】

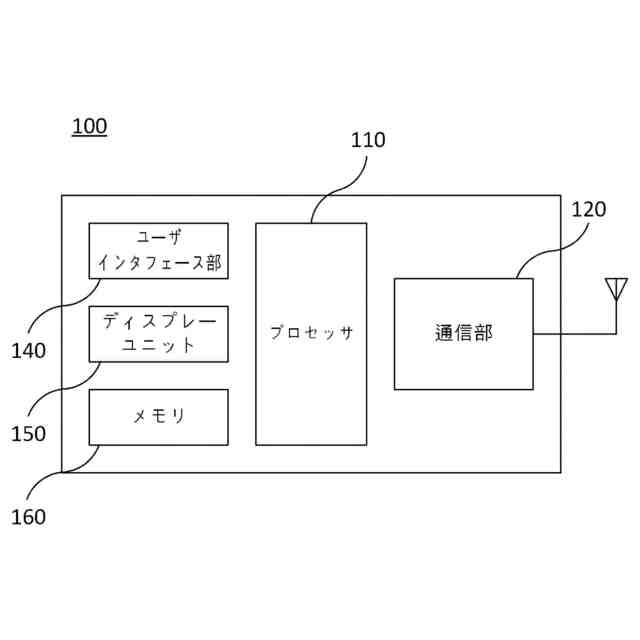

無線通信システムの端末であって、
通信モジュール；
前記通信モジュールを制御するプロセッサを含み、
前記プロセッサは、
ＡＰ（ＡｃｃｅｓｓＰｏｉｎｔ）からトリガーフレーム（ｔｒｉｇｇｅｒｆｒａｍｅ）を受信し、
前記トリガーフレームは、第１複数個の空間再使用フィールドを含む共通情報フィールドを含み、前記トリガーフレームの識別情報に基づいて、第２複数個の空間再使用フィールドを含む追加情報フィールドを含むか否かが識別され、
前記トリガーフレームに対する応答として、前記第１複数個の空間再使用フィールド又は前記第２複数個の空間再使用フィールドから取得された情報に基づいて生成された応答フレームを送信し、
前記応答フレームが前記第１複数個の空間再使用フィールドに基づいて生成されるか或いは前記第２複数個の空間再使用フィールドに基づいて生成されるかは、前記トリガーフレームと関連したフォーマットに基づいて決定される端末。
続きを表示（約 1,300 文字）【請求項２】
前記トリガーフレームと関連したフォーマットがＥＨＴ（ＥｘｔｒｅｍｅｌｙＨｉｇｈＴｈｒｏｕｇｈｐｕｔ）フォーマットである場合に、前記応答フレームは、前記第２複数個の空間再使用フィールドから取得された情報に基づいて生成される、請求項１に記載の端末。
【請求項３】
前記トリガーフレームと関連したフォーマットがＨＥ（ＨｉｇｈＥｆｆｉｃｉｅｎｃｙ）フォーマットである場合に、前記応答フレームは、前記第１複数個の空間再使用フィールドから取得された情報に基づいて生成される、請求項１に記載の端末。
【請求項４】
前記応答フレームが前記第１複数個の空間再使用フィールドから取得された情報に基づいて生成されるか或いは前記第２複数個の空間再使用フィールドから取得された情報に基づいて生成されるかは、前記応答フレームが送信されるリソースユニットの周波数軸上の位置に基づいて決定される、請求項１に記載の端末。
【請求項５】
前記トリガーフレームは、帯域幅フィールド、追加帯域幅フィールド、及び前記応答フレームが送信されるリソースユニットを指示するリソース割り当てフィールドをさらに含む、請求項１に記載の端末。
【請求項６】
前記プロセッサは、
前記リソース割り当てフィールドに基づいて、前記応答フレームが送信される前記リソースユニットを認識し、
前記応答フレームが送信される前記リソースユニットの周波数軸上の位置によって前記第１複数個の空間再使用フィールド又は前記第２複数個の空間再使用フィールドから取得された情報に基づいて応答フレームを生成する、請求項５に記載の端末。
【請求項７】
前記トリガーフレームは、前記帯域幅フィールド及び／又は前記追加帯域幅フィールドによって指示される帯域幅におけるパンクチャリングの有無及びパンクチャリングされた位置を指示するパンクチャリングモードフィールドをさらに含む、請求項５に記載の端末。
【請求項８】
前記応答フレームが前記第２複数個の空間再使用フィールドに基づいて生成される場合に、前記応答フレームは、前記共通情報フィールドに含まれた帯域幅フィールド及び前記追加情報フィールドに含まれた追加帯域幅フィールドによって指示される帯域幅で送信される、請求項１に記載の端末。
【請求項９】
前記応答フレームは、複数個の空間再使用フィールドを含み、
前記複数個の空間再使用フィールドのそれぞれは、対応する前記第１複数個の空間再使用フィールド又は前記第２複数個の空間再使用フィールドのそれぞれから取得された情報に基づいて設定される、請求項１に記載の端末。
【請求項１０】
前記トリガーフレームが前記追加情報フィールドを含むか否かは、前記共通情報フィールドに前記追加情報フィールドを含むか否かを示す特定サブフィールドの値及び／又は前記追加情報フィールドの識別子（ｉｄｅｎｔｉｆｉｅｒ）の値が特定値に設定されたか否かによって認識される、請求項１に記載の端末。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、無線通信システムに関し、より詳細には、本発明は、無線通信システムにおいてＴＢ（ＴｒｉｇｇｅｒＢａｓｅｄ）ＰＰＤＵ（ＰｈｙｓｉｃａｌｌａｙｅｒＰｒｏｔｏｃｏｌＤａｔａＵｎｉｔ）の送信を指示するためのトリガーフレーム及びトリガーフレームに基づくＴＢＰＰＤＵを構成及び送受信するための方法及び装置に関する。
続きを表示（約 2,700 文字）【背景技術】
【０００２】
最近、モバイル機器の普及が拡大されるにつれ、それらに速い無線インターネットサービスを提供し得る無線ＬＡＮ（ＷｉｒｅｌｅｓｓＬＡＮ）技術が脚光を浴びている。無線ＬＡＮ技術は、近距離で無線通信技術に基づいてスマートフォン、スマートパッド、ラップトップＰＣ、携帯型マルチメディアプレーヤー、インベデッド機器などのようなモバイル機器を家庭や企業、または特定サービス提供地域において、無線でインターネットに接続し得るようにする技術である。
【０００３】
ＩＥＥＥ（ＩｓｔｉｔｕｔｅｏｆＥｌｅｃｔｒｏｎｉｃｓＥｎｇｉｎｅｅｒｓ）８０２．１１は、２．４ＧＨのｚ周波数を利用した初期の無線ＬＡＮ技術を支援した以来、多様な技術の標準を実用化または開発中である。まず、ＩＥＥＥ８０２．１１ｂは２．４ＧＨｚバンドの周波数を使用し、最高１１Ｍｂｐｓの通信速度を支援する。ＩＥＥＥ８０２．１１ｂの後に商用化されたＩＥＥＥ８０２．１１ａは２．４ＧＨｚバンドではなく５ＧＨｚバンドの周波数を使用することで、相当混雑した２．４ＧＨｚバンドの周波数に比べ干渉への影響を減らしており、ＯＦＤＭ技術を使用して通信速度を最大５４Ｍｂｐｓまで向上させている。しかし、ＩＥＥＥ８０２．１１ａはＩＥＥＥ８０２．１１ｂに比べ通信距離が短い短所がある。そして、ＩＥＥＥ８０２．１１ｇはＩＥＥＥ８０２．１１ｂと同じく２．４ＧＨｚバンドの週は酢を使用して最大５４Ｍｐｂｓの通真相度を具現し、下位互換性（ｂａｃｋｗａｒｄｃｏｍｐａｔｉｂｉｌｉｔｙ)を満足していて相当な注目を浴びたが、通信距離においてもＩＥＥＥ８０２．１１ａより優位にある。
【０００４】
そして、無線ＬＡＮで脆弱点として指摘されていた通信速度に関する限界を克服するために制定された技術規格として、ＩＥＥＥ８０２．１１ｎがある。ＩＥＥＥ８０２．１１ｎはネットワークの速度と信頼性を増加させ、無線ネットワークの運営距離を拡張するのにその目的がある。詳しくは、ＩＥＥＥ８０２．１１ｎではデータ処理速度が最大５４０Ｍｂｐｓ以上の高処理率（ＨｉｇｈＴｈｒｏｕｇｈｐｕｔ、ＨＴ）を支援し、また、伝送エラーを最小化しデータの速度を最適化するために送信部と受信部の両端共に多重アンテナを使用するＭＩＭＯ（ＭｕｌｔｉｐｌｅＩｎｐｕｔｓａｎｄＭｕｌｔｉｐｌｅＯｕｔｐｕｔｓ）技術に基盤している。また、この規格はデータの信頼性を上げるために重複する写本を複数個伝送するコーディング方式を使用している。
【０００５】
無線ＬＡＮの普及が活性化され、また、それを使用したアプリケーションが多様化するにつれ、ＩＥＥＥ８０２．１１ｎが支援するデータの処理速度より高い処理率（ＶｅｒｙＨｉｇｈＴｈｒｏｕｇｈｐｕｔ、ＶＨＴ）を支援するための新たな無線ＬＡＮシステムに対する必要性が台頭している。そのうち、ＩＥＥＥ８０２．１１ａｃは５ＧＨｚ周波数で広い帯域幅（８０ＭＨｚ～１６０ＭＨｚ）を支援する。ＩＥＥＥ８０２．１１ａｃ標準は５ＧＨｚ帯域でのみ定義されているが、従来の２．４ＧＨｚ帯域の製品との下位互換性のために、初期１１ａｃチップセットは２．４ＧＨｚ帯域での動作も支援すると考えられる。理論的に、この規格によると多重ステーションの無線ＬＡＮの速度は最小１Ｇｂｐｓ、最大単一リンク速度は最小５００Ｍｂｐｓまで可能になる。これはより広い無線周波数帯域幅（最大１６０ＭＨｚ）、より多いＭＩＭＯ空間的ストリーム（最大８個）、マルチユーザＭＩＭＯ、そして、高い密度の変調（最大２５６ＱＡＭ）など、８０２．１１ｎで受け入れられた無線インタフェースの概念を拡張して行われる。また、従来の２４ＧＨｚ／５ＧＨｚに代わって６０ＧＨｚバンドを利用してデータを伝送する方式として、ＩＥＥＥ８０２．１１ａｄがある。ＩＥＥＥ８０２．１１ａｄはビームフォーミング技術を利用して最大７Ｇｂｐｓの速度を提供する伝送規格であって、大容量のデータや無圧縮ＨＤビデオなど、高いビットレート動画のストリーミングに適合している。しかし、６０ＧＨｚ周波数バンドは障害物の通過が難しく、近距離空間でのデバイスの間でのみ利用可能な短所がある。
【０００６】
一方、８０２．１１ａｃ及び８０２．１１ａｄ以後の無線ＬＡＮ標準として、ＡＰと端末が密集した高密度環境における高効率及び高性能の無線ＬＡＮ通信技術を提供するためのＩＥＥＥ８０２．１１ａｘ（ＨｉｇｈＥｆｆｉｃｉｅｎｃｙＷＬＡＮ，ＨＥＷ）標準が開発され、完了段階にある。８０２．１１ａｘベース無線ＬＡＮ環境では、高密度のステーションとＡＰ（ＡｃｃｅｓｓＰｏｉｎｔ）の存在下に屋内／屋外で高い周波数効率の通信が提供される必要があり、これを具現するための様々な技術が開発されている。
【０００７】
また、高画質ビデオ、実時間ゲームなどのような新しいマルチメディア応用を支援するために、最大送信速度を上げるための新しい無線ＬＡＮ標準を開発し始めた。７世代無線ＬＡＮ標準であるＩＥＥＥ８０２．１１ｂｅ（ＥｘｔｒｅｍｅｌｙＨｉｇｈＴｈｒｏｕｇｈｐｕｔ，ＥＨＴ）では、２．４／５／６ＧＨｚの帯域でより広い帯域幅と増加した空間ストリーム及び多重ＡＰ協調などによって最大で３０Ｇｂｐｓの送信率を支援することを目標に標準開発を進行している。
【発明の概要】
【発明が解決しようとする課題】
【０００８】
本発明は、前述したように、新しいマルチメディア応用のための超高速の無線ＬＡＮサービスを提供することにその目的がある。
【０００９】
また、本発明は、トリガーフレームに基づくＰＰＤＵであるＴＢＰＰＤＵの送信を指示するためのトリガーフレームをタイプにしたがって構成するための方法及び装置を提供することにその目的がある。
【００１０】
また、本発明は、ＡＰ（ＡｃｃｅｓｓＰｏｉｎｔ）から送信されたトリガーフレームに含まれた互いに異なる情報によってＨＥ（ＨｉｇｈＥｆｆｉｃｉｅｎｃｙ）ＰＰＤＵ又はＥＨＴ（ＥｘｔｒｅｍｅｌｙＨｉｇｈＴｈｒｏｕｇｈｐｕｔ）ＰＰＤＵを生成する方法及び装置を提供することにその目的がある。
（【００１１】以降は省略されています）
