特許ウォッチ

公開番号2025087523
公報種別公開特許公報(A)
公開日2025-06-10
出願番号2023202236
出願日2023-11-29
発明の名称端末、方法及びコンピュータプログラム
出願人17LIVE株式会社
代理人個人
主分類H04N 21/435 20110101AFI20250603BHJP(電気通信技術)
要約【課題】ネットワークやキャッシュからのデータ処理に対するキャッシュ戦略を動的に決定することにより、サーバ負荷を低減してユーザ端末の応答性を向上し、また、ユーザの誤解を最小限に抑え、ユーザエクスペリエンスを向上する端末、方法及びコンピュータプログラムを提供する。
【解決手段】ライブストリーミングプラットフォームにおいてデータを処理するための端末は、1以上のプロセッサを備え、当該1以上のプロセッサが機械可読命令を実行して、当該ライブストリーミングプラットフォームにデータを要求する工程と、当該データのタイミングに基づきキャッシュ戦略を決定する工程と、を実行する。当該キャッシュ戦略は、イベント前、イベント中、イベント後に動的に決定してよい。
【選択図】図16
特許請求の範囲【請求項１】
ライブストリーミングプラットフォームにおいてデータを処理するための端末であって、１以上のプロセッサを含み、前記１以上のプロセッサが機械可読命令を実行して、
前記ライブストリーミングプラットフォームにデータを要求する機能と、
前記データのタイミングに基づいてキャッシュ戦略を決定する機能と、
を実行することを特徴とする、端末。
続きを表示（約 1,600 文字）【請求項２】
前記タイミングが進行中ではないことに対する応答において、前記データに対応するキャッシュがあるか否かを判断する機能と、
前記データに対応する利用可能なキャッシュがあることに応答し、キャッシュのみの前記キャッシュ戦略を適用する機能と、
をさらに含むことを特徴とする、請求項１に記載の端末。
【請求項３】
前記タイミングが進行中ではないことに対する応答において、前記データに対応するキャッシュがあるか否かを判断する機能と、
前記データに対応する利用可能なキャッシュがないことに応答し、キャッシュの後ネットワークの前記キャッシュ戦略を適用する機能と、
をさらに含むことを特徴とする、請求項１に記載の端末。
【請求項４】
前記データが、前記ライブストリーミングプラットフォーム内のイベントに関連するものであり、かつ
前記データの前記タイミングが、開始時刻前、終了時刻後、または進行中を含む、
ことを特徴とする、請求項１に記載の端末。
【請求項５】
前記タイミングが進行中であることに対する応答において、前記データの要求が１回目の読込みであるか否かを判断する機能と、
前記要求されたデータが１回目の読込みであることに対する応答において、ネットワーク接続の品質を判断する機能と、
前記接続の品質が良好であることに対する応答において、ネットワーク優先の前記キャッシュ戦略を適用する機能と、
をさらに含む、ことを特徴とする、請求項１に記載の端末。
【請求項６】
前記タイミングが進行中であることに対する応答において、前記データの要求が１回目の読込みであるか否かを判断する機能と、
前記要求されたデータが１回目の読込みであることに対する応答において、ネットワーク接続の品質を判断する機能と、
前記接続の品質が不良であることに対する応答において、キャッシュの後ネットワークの前記キャッシュ戦略を適用する機能と、
をさらに含む、ことを特徴とする、請求項１に記載の端末。
【請求項７】
前記タイミングが進行中であることに対する応答において、それが前記データの１回目の読込みであるか否かを判断する機能と、
前記要求されたデータが１回目の読込みではないことに対する応答において、前記ユーザ端末のユーザからトリガーされた更新があるか否かを判断する機能と、
前記ユーザ端末の前記ユーザからトリガーされた前記更新に対する応答において、ネットワーク優先の前記キャッシュ戦略を適用する機能と、
をさらに含むことを特徴とする、請求項１に記載の端末。
【請求項８】
前記タイミングが進行中であり、かつ前記要求されたデータが１回目の読込みではないことに対する応答において、自動更新メカニズムが適用されているか否かを判断する機能と、
自動更新メカニズムが適用されていることに対する応答において、ネットワーク優先の前記キャッシュ戦略を適用する機能と、
をさらに含むことを特徴とする、請求項１に記載の端末。
【請求項９】
ライブストリーミングプラットフォームにおいてデータを処理するための方法であって、
前記ライブストリーミングプラットフォームにデータを要求する工程と、
前記データのタイミングに基づいてキャッシュ戦略を決定する工程と、
を含むことを特徴とする、方法。
【請求項１０】
ライブストリーミングプラットフォームにおいてデータを処理するためのコンピュータプログラムであって、端末に、
前記ライブストリーミングプラットフォームにデータを要求する機能と、
前記データのタイミングに基づいてキャッシュ戦略を決定する機能と、
を実現させることを特徴とする、コンピュータプログラム。

発明の詳細な説明【技術分野】
【０００１】
本開示は、情報通信技術に関し、特に、ライブストリーミングにおける端末、方法、及びコンピュータプログラムに関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
アプリやプラットフォームの中には、ライブストリーマーと視聴者が交流できるライブストリーミングサービスを提供しているものがある。ライブストリーマーが視聴者を応援するパフォーマンスをしたり、視聴者がライブストリーマーを支援するために贈り物を寄付または送ったりすることもある。また、より多くのライブストリーマーや視聴者をライブストリーミングに参加させるために、様々なキャンペーンやイベントを開催している。
【０００３】
ライブストリーマーと視聴者間の交流はリアルタイムであるため、リーダーボードなどのデータの計算と更新は高速かつ正確であることが要求される。特許文献１には、リーダーボードのキャッシュを表示し、サーバ負荷を軽減して、情報の適時性を向上させる方法が開示されている。
【０００４】
しかしながら、ユーザ端末のネットワーク状況によって、データの表示にばらつきがある。また、データを要求している間に空白画面が表示されると、ユーザの不満を招き、ユーザエクスペリエンスが低下する可能性がある。したがって、ネットワークやキャッシュからのデータをどのように処理するかは非常に重要な課題である。
【先行技術文献】
【特許文献】
【０００５】
中国特許第１０７２４９１４０号明細書
【発明の概要】
【０００６】
本開示の一実施態様によるライブストリーミングプラットフォームにおいてデータを処理するための端末は、１以上のプロセッサを備え、当該１以上のプロセッサが機械可読命令を実行して、当該ライブストリーミングプラットフォームにデータを要求する工程と、当該データのタイミングに基づきキャッシュ戦略を決定する工程と、を実行する。
【０００７】
本開示の別の一実施態様によるライブストリーミングプラットフォームにおいてデータを処理するための方法は、当該ライブストリーミングプラットフォームにデータを要求する工程と、当該データのタイミングに基づきキャッシュ戦略を決定する工程と、を含む。
【０００８】
本開示の別の一実施態様によるライブストリーミングプラットフォームにおいてデータを処理するためのコンピュータプログラムは、端末に、当該ライブストリーミングプラットフォームにデータを要求する機能と、当該データのタイミングに基づきキャッシュ戦略を決定する機能と、を実行させる。
【０００９】
上述の実施態様によれば、当該キャッシュ戦略が、イベント前、イベント中、イベント後に動的に決定されてもよい。サーバ負荷が低減され、ユーザ端末の応答性が向上される可能性がある。また、キャッシュ戦略の自動切替えにより、ユーザの誤解を最小限に抑えられる可能性がある。したがって、ユーザエクスペリエンスが向上される可能性がある。
【図面の簡単な説明】
【００１０】
本開示の一部の実施態様に基づくライブストリーミングシステム１の構成を示す概略図である。

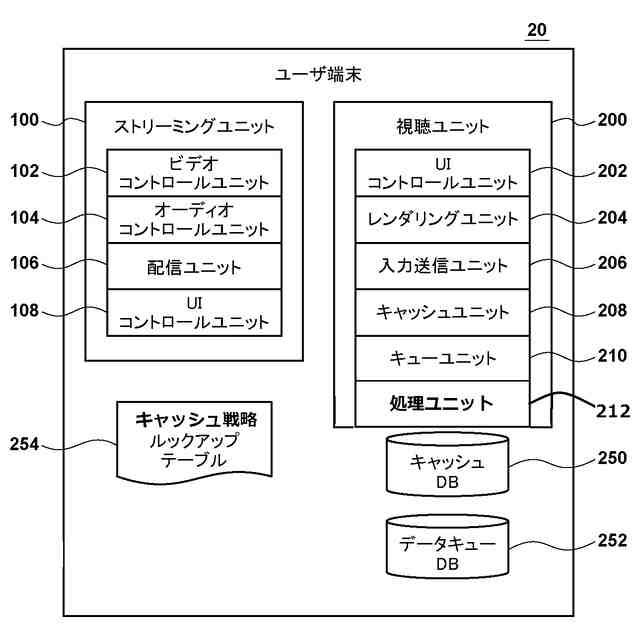

本開示の一部の実施態様に基づくユーザ端末２０のブロック図である。

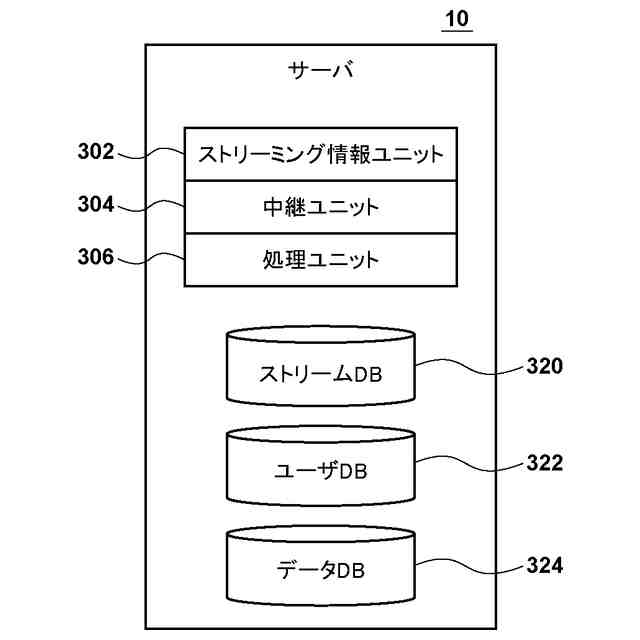

本開示の一部の実施態様に基づくサーバ１０のブロック図である。

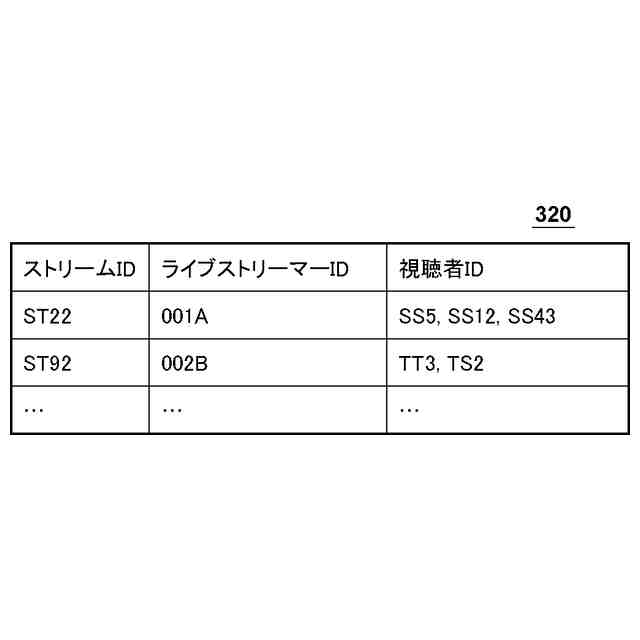

図３のストリームＤＢ３２０の例示的データ構造を示す表である。

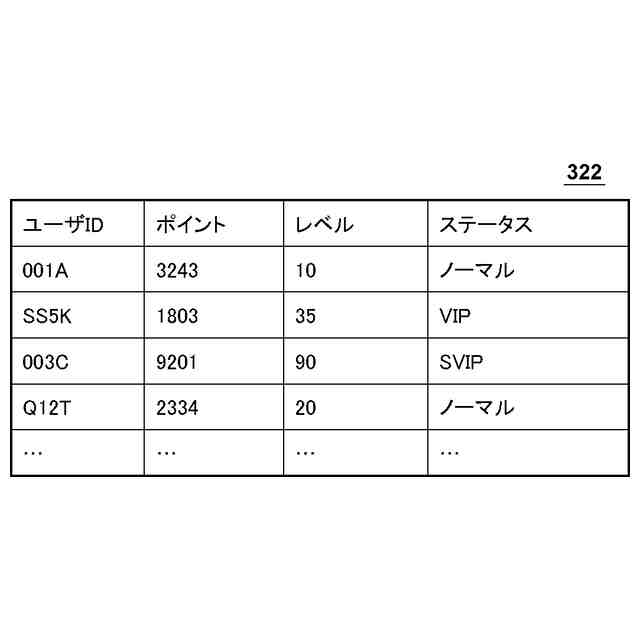

図３のユーザＤＢ３２２の例示的データ構造を示す表である。

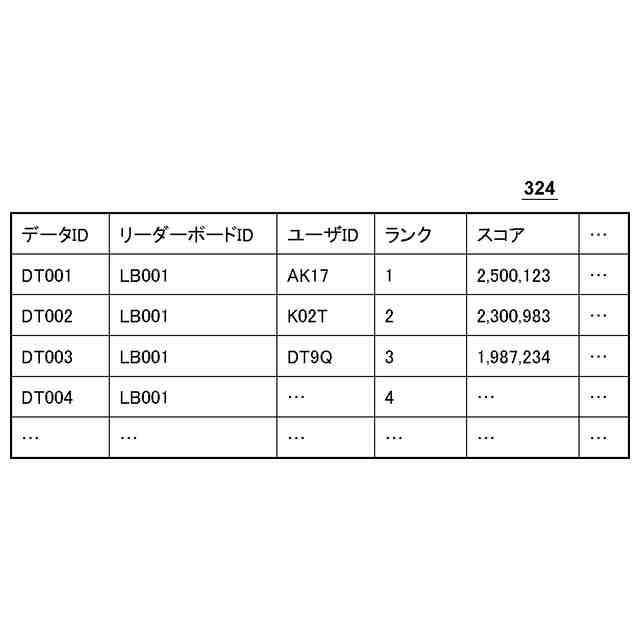

図３のデータＤＢ３２４の例示的データ構造を示す表である。

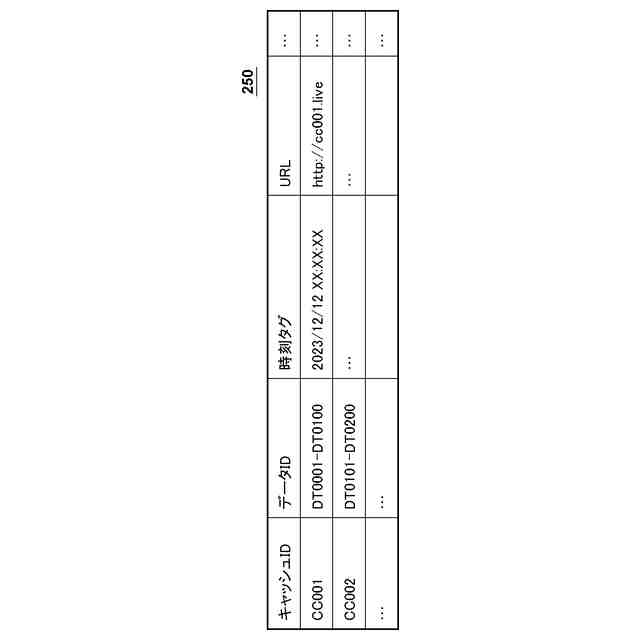

図２のキャッシュＤＢ２５０の例示的データ構造を示す表である。

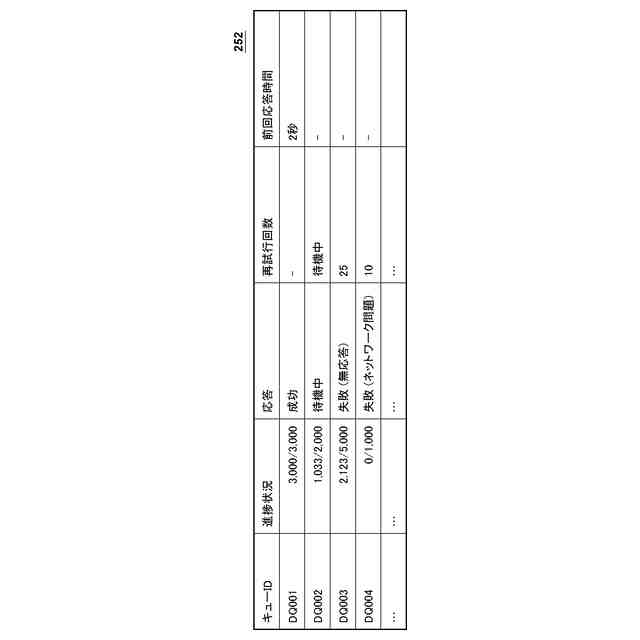

図２のデータキューＤＢ２５２の例示的データ構造を示す表である。

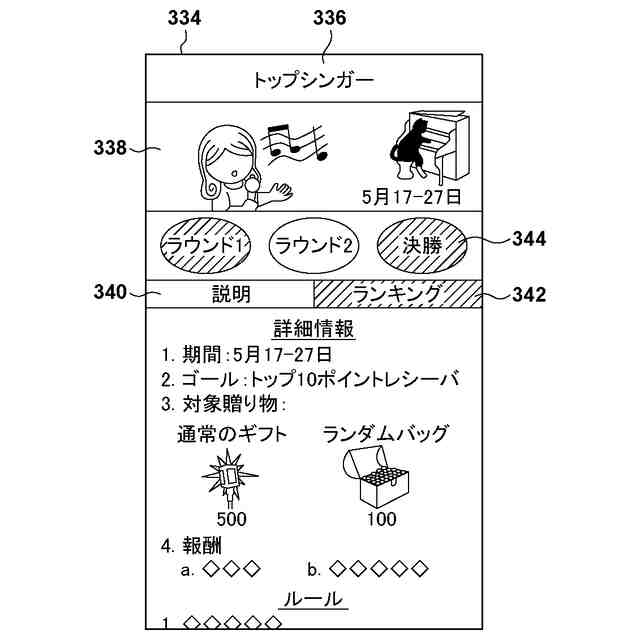

ライブストリーマーのユーザ端末２０または視聴者のユーザ端末３０のディスプレイ上に表示されるライブストリーミングルーム画面６６０の例示的な画面イメージである。
ライブストリーマーのユーザ端末２０または視聴者のユーザ端末３０のディスプレイ上に表示されるライブストリーミングルーム画面６６０の例示的な画面イメージである。
ライブストリーマーのユーザ端末２０または視聴者のユーザ端末３０のディスプレイ上に表示されるライブストリーミングルーム画面６６０の例示的な画面イメージである。
当該ユーザ端末２０、３０におけるアプリケーション起動処理の工程を示すフローチャートである。

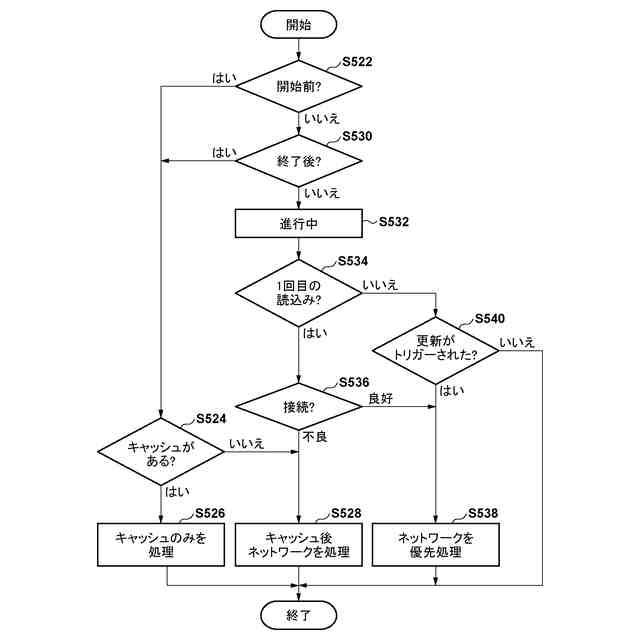

キャッシュ方法の決定工程を示すフローチャートである。
図２のキャッシュ方法ルックアップテーブル２５４の例示的データ構造を示す表である。
ライブストリーミングプラットフォームにおけるイベントの例示的な機能的構造である。
当該ユーザ端末２０、３０におけるアプリケーション起動処理の工程を示すフローチャートである。
本開示の一部の実施態様に基づく情報処理装置の例示的なハードウェア構成である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
