公開番号2025087511
公報種別公開特許公報(A)
公開日2025-06-10
出願番号2023202214
出願日2023-11-29
発明の名称画像形成装置
出願人京セラドキュメントソリューションズ株式会社
代理人弁理士法人TNKアジア国際特許事務所
主分類H04N 1/00 20060101AFI20250603BHJP(電気通信技術)
要約【課題】新たな内容の設定情報に対応付けられた新たな二次元コードを生成する際に必要な作業時間を削減する。
【解決手段】画像形成装置1は、画像読取部11と、二次元コードと、当該二次元コードが示す前記複数の機能のいずれかを実行する際の設定情報とを対応付けて記憶する記憶部18と、操作部16と、操作部16が受け付けた編集指示に基づき、記憶部18に記憶されている二次元コードが示す設定情報を編集し、編集した設定情報及び当該設定情報を示す新たに生成した二次元コードを対応付けて記憶部18に記憶させる制御部100とを備える。
【選択図】図2
特許請求の範囲【請求項１】
予め定められた複数の機能を備える画像形成装置であって、
原稿上の画像を読み取る画像読取部と、
二次元コードと、当該二次元コードが示す前記複数の機能のいずれかを実行する際の設定情報とを対応付けて記憶する記憶部と、
ユーザーによる操作で指示を受け付ける操作部と、
前記設定情報を示す二次元コードを生成し、生成した前記二次元コードを前記記憶部に記憶させると共に、前記画像読取部による原稿読取で得られた画像に含まれる二次元コードが示す前記設定情報に従って、前記画像形成装置が備える動作機構を制御する制御部と、を備え、前記制御部は、前記操作部が受け付けた編集指示に基づき、前記記憶部に記憶されている前記二次元コードが示す前記設定情報を編集し、編集した設定情報及び当該設定情報を示す新たに生成した二次元コードを対応付けて前記記憶部に記憶させる、画像形成装置。
続きを表示（約 600 文字）【請求項２】
前記制御部は、前記画像読取部による原稿読取で得られた画像に含まれる二次元コードに類似する二次元コードを、前記記憶部に記憶されている二次元コードから検索し、当該検索で抽出した前記類似する二次元コードが示す設定情報を、前記操作部に受け付けられた編集指示に従って編集し、編集した設定情報及び当該設定情報を示す新たに生成した二次元コードを対応付けて前記記憶部に記憶させる、請求項１に記載の画像形成装置。
【請求項３】
前記制御部は、前記操作部が受け付けた削除指示に従って、当該削除指示により指定される前記二次元コードを前記記憶部から削除する、請求項１に記載の画像形成装置。
【請求項４】
記録媒体に前記画像を形成する画像形成部を更に有し、
前記制御部は、前記記憶部に記憶されている前記二次元コードのうち、前記操作部に受け付けられた指示により指定される二次元コードを前記画像形成部により前記記録媒体に形成させる、請求項１に記載の画像形成装置。
【請求項５】
外部装置と通信する通信部を更に備え、
前記制御部は、前記記憶部に記憶されている前記二次元コードのうち、前記操作部に受け付けられた指示により指定される二次元コードを、当該指示により指定される送信先に対して前記通信部により送信させる、請求項１に記載の画像形成装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、画像形成装置に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
例えば複合機等の画像形成装置は、画像読取、印字、データ送信等の複数の機能を備え、ユーザーからの指示に従って、これら機能が実行される。ここで、特許文献１には、予め定められた二次元コード（例えば、ＱＲコード（登録商標））を読み取って、当該二次元コードが示す設定情報に従って、読取部の設定を行う技術が記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－０４８０７０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１に記載の技術は、二次元コードが示す設定情報に従って読取部の設定を行うことに止まっており、二次元コード及び当該二次元コードが示す設定情報を編集するものではない。このため、異なる設定情報を示す二次元コードを使用して読取部の設定等を行うには、別装置により、異なる設定情報を示す二次元コードを初めから生成しなければならず、作業時間に長時間を要するという問題があった。
【０００５】
本発明は係る事情に鑑みてなされたものであり、新たな内容の設定情報に対応付けられた新たな二次元コードを生成する際に必要な作業時間を削減することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の一局面に係る画像形成装置は、予め定められた複数の機能を備える画像形成装置であって、原稿上の画像を読み取る画像読取部と、二次元コードと、当該二次元コードが示す前記複数の機能のいずれかを実行する際の設定情報とを対応付けて記憶する記憶部と、ユーザーによる操作で指示を受け付ける操作部と、前記設定情報を示す二次元コードを生成し、生成した前記二次元コードを前記記憶部に記憶させると共に、前記画像読取部による原稿読取で得られた画像に含まれる二次元コードが示す前記設定情報に従って、前記画像形成装置が備える動作機構を制御する制御部と、を備え、前記制御部は、前記操作部が受け付けた編集指示に基づき、前記記憶部に記憶されている前記二次元コードが示す前記設定情報を編集し、編集した設定情報及び当該設定情報を示す新たに生成した二次元コードを対応付けて前記記憶部に記憶させる。
【発明の効果】
【０００７】
本発明によれば、既にある二次元コードが示す設定情報を編集して、編集した設定情報及び当該設定情報を示す新たな二次元コードを生成することで、新たな内容の設定情報を示す新たな二次元コードを生成する際に必要な作業時間を削減することができる。
【図面の簡単な説明】
【０００８】

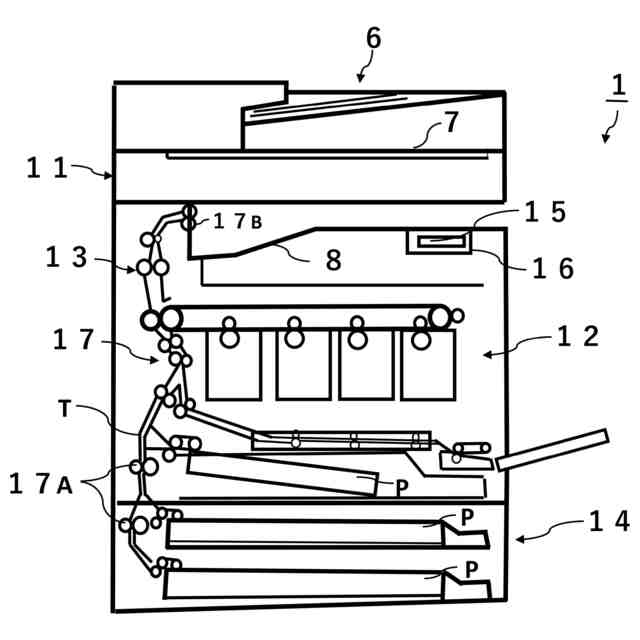

画像形成装置の構造を示す正面断面図である。
画像形成装置の内部構成を示すブロック図である。

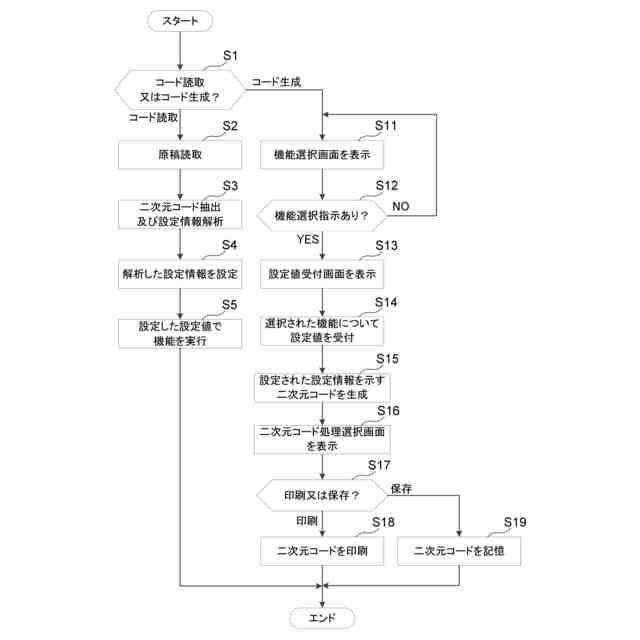

画像形成装置１による二次元コードに基づく処理を示すフローチャートである。
表示部に表示される二次元コード設定指示受付画面の一例を示す図である。
表示部に表示される機能選択画面の一例を示す図である。

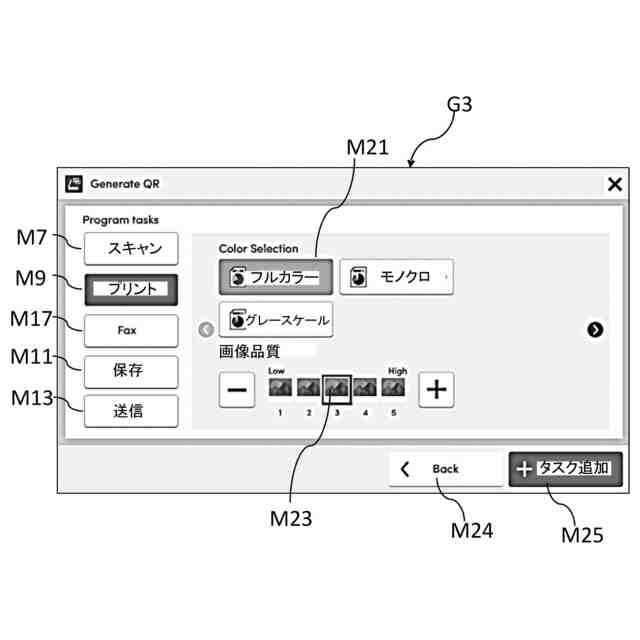

表示部に表示される設定値受付画面の一例を示す図である。
表示部に表示される設定値受付画面の他の例を示す図である。
表示部に表示される二次元コード処理選択画面の一例を示す図である。

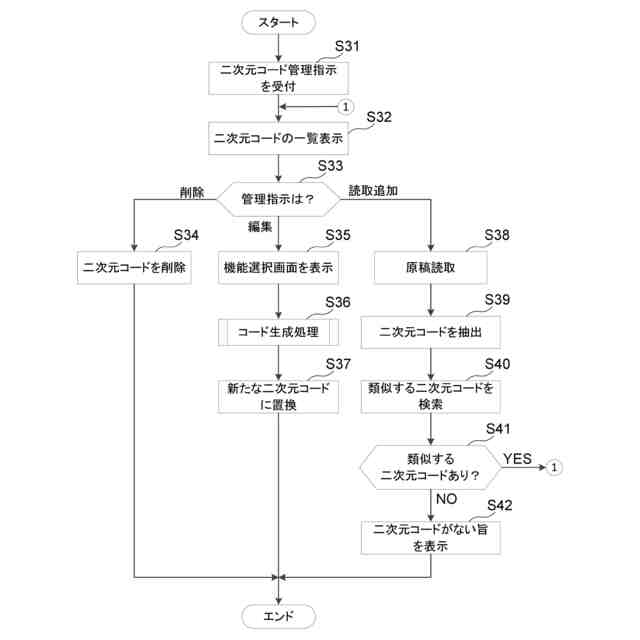

画像形成装置による二次元コードの管理処理を示すフローチャートである。

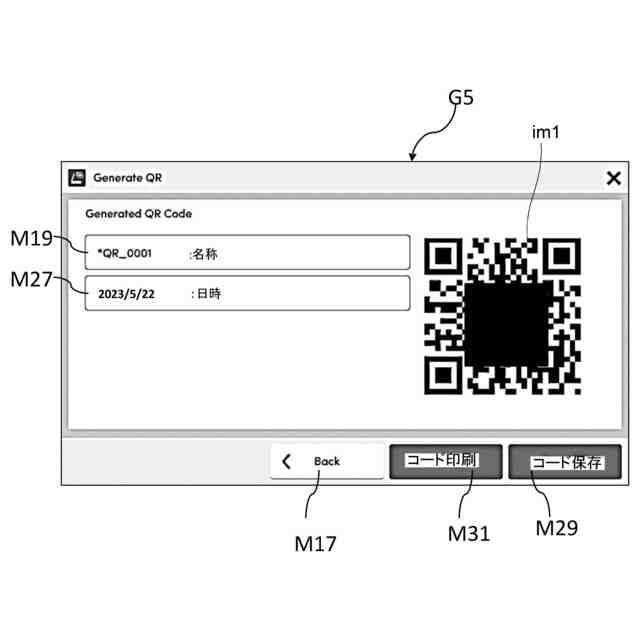

表示部に表示される保存コード表示画面の一例を示す図である。
表示部に表示される保存コード表示画面の他の例を示す図である。
【発明を実施するための形態】
【０００９】
以下、本発明の実施形態について図面を参照して説明する。図１は、本発明の一実施形態に係る画像形成装置１の構造を示す正面断面図である。図２は、画像形成装置１の内部構成を示すブロック図である。画像形成装置１は、コピー機能、送信機能、印刷機能、及びファクシミリ機能等の複数の機能を備える複合機である。
【００１０】
図１を参照する。画像形成装置１の筐体には、画像形成装置１の様々な機能を実現するための複数の機器が収容されている。画像形成装置１は、画像読取部１１、画像形成部１２、定着部１３、給紙部１４、及び搬送部１７等を備える。画像形成装置１の筐体の正面には、表示部１５及び操作部１６が設けられている。
（【００１１】以降は省略されています）
