発明の名称シート切断装置、及び、シート切断装置の制御方法
出願人セイコーエプソン株式会社
代理人個人,個人,個人
主分類B26D 5/34 20060101AFI20250603BHJP(切断手工具;切断;切断機)
要約【課題】繊維を堆積させたウェブを切断して所望する用紙サイズのシートを形成する際の利便性が低い。
【解決手段】繊維を含む原料を堆積させ、加熱及び加圧の少なくとも一方を行ってウェブを形成するシート製造装置に搭載可能なシート切断装置であって、ウェブを搬送する搬送部と、ウェブを切断するカッターと、ウェブの先端を検出するセンサーと、用紙サイズに係る第1画面、及び、用紙サイズの調整値に係る第2画面を出力可能であり、第1画面において入力された用紙サイズ、及び、第2画面において入力された調整値を検出可能な入出力部と、制御部とを備え、制御部は、入出力部により検出した用紙サイズ、及び、調整値に基づき、センサーによりウェブの先端を検出してから搬送部により搬送する目標搬送量を算出し、搬送部による搬送量が目標搬送量以上となったとき、カッターによりウェブを切断し、用紙サイズ、及び、調整値に対応するシートを形成する。
【選択図】図4
特許請求の範囲【請求項１】
繊維を含む原料を堆積させ、加熱及び加圧の少なくとも一方を行ってウェブを形成するシート製造装置に搭載可能なシート切断装置であって、
前記ウェブを搬送する搬送部と、
前記ウェブを切断するカッターと、
前記ウェブの先端を検出するセンサーと、
用紙サイズに係る第１画面、及び、前記用紙サイズの調整値に係る第２画面を出力可能であり、前記第１画面において入力された前記用紙サイズ、及び、前記第２画面において入力された前記調整値を検出可能な入出力部と、
制御部と、を備え、
前記制御部は、
前記入出力部により検出した前記用紙サイズ、及び、前記調整値に基づき、前記センサーにより前記ウェブの前記先端を検出してから前記搬送部により搬送する目標搬送量を算出し、
前記搬送部による搬送量が前記目標搬送量以上となったとき、前記カッターにより前記ウェブを切断し、前記用紙サイズ、及び、前記調整値に対応するシートを形成する、シート切断装置。
続きを表示（約 650 文字）【請求項２】
前記搬送部はステップモーターを含み、前記目標搬送量は前記ステップモーターのパルス数である、請求項１に記載のシート切断装置。
【請求項３】
前記制御部は、
前記入出力部により、前記第１画面において前記用紙サイズが入力されたことを検出すると、前記第２画面を出力する、請求項１に記載のシート切断装置。
【請求項４】
前記入出力部は、タッチパネルディスプレイである、請求項１に記載のシート切断装置。
【請求項５】
繊維を含む原料を堆積させ、加熱及び加圧の少なくとも一方を行ってウェブを形成するシート製造装置に搭載可能であり、前記ウェブを搬送する搬送部と、前記ウェブを切断するカッターと、前記ウェブの先端を検出するセンサーと、用紙サイズに係る第１画面、及び、前記用紙サイズの調整値に係る第２画面を出力可能であり、前記第１画面において入力された前記用紙サイズ、及び、前記第２画面において入力された前記調整値を検出可能な入出力部と、を備えるシート切断装置の制御方法であって、
前記入出力部により検出した前記用紙サイズ、及び、前記調整値に基づき、前記センサーにより前記ウェブの前記先端を検出してから前記搬送部により搬送する目標搬送量を算出し、
前記搬送部による搬送量が前記目標搬送量以上となったとき、前記カッターにより前記ウェブを切断し、前記用紙サイズ、及び、前記調整値に対応するシートを形成する、シート切断装置の制御方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、シート切断装置、及び、シート切断装置の制御方法に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
従来、特許文献１に示すように、印字済のシートの切断位置を、手動設定、又は、外部入力により設定する装置が知られている。
【先行技術文献】
【特許文献】
【０００３】
特開平５－４１９４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、上記の装置では、繊維を含む原料を堆積させたウェブを切断して利用者が所望する用紙サイズのシートを形成する際の利便性が低い。
【課題を解決するための手段】
【０００５】
繊維を含む原料を堆積させ、加熱及び加圧の少なくとも一方を行ってウェブを形成するシート製造装置に搭載可能なシート切断装置であって、前記ウェブを搬送する搬送部と、前記ウェブを切断するカッターと、前記ウェブの先端を検出するセンサーと、用紙サイズに係る第１画面、及び、前記用紙サイズの調整値に係る第２画面を出力可能であり、前記第１画面において入力された前記用紙サイズ、及び、前記第２画面において入力された前記調整値を検出可能な入出力部と、制御部と、を備え、前記制御部は、前記入出力部により検出した前記用紙サイズ、及び、前記調整値に基づき、前記センサーにより前記ウェブの前記先端を検出してから前記搬送部により搬送する目標搬送量を算出し、前記搬送部による搬送量が前記目標搬送量以上となったとき、前記カッターにより前記ウェブを切断し、前記用紙サイズ、及び、前記調整値に対応するシートを形成する。
【０００６】
繊維を含む原料を堆積させ、加熱及び加圧の少なくとも一方を行ってウェブを形成するシート製造装置に搭載可能であり、前記ウェブを搬送する搬送部と、前記ウェブを切断するカッターと、前記ウェブの先端を検出するセンサーと、用紙サイズに係る第１画面、及び、前記用紙サイズの調整値に係る第２画面を出力可能であり、前記第１画面において入力された前記用紙サイズ、及び、前記第２画面において入力された前記調整値を検出可能な入出力部と、を備えるシート切断装置の制御方法であって、前記入出力部により検出した前記用紙サイズ、及び、前記調整値に基づき、前記センサーにより前記ウェブの前記先端を検出してから前記搬送部により搬送する目標搬送量を算出し、前記搬送部による搬送量が前記目標搬送量以上となったとき、前記カッターにより前記ウェブを切断し、前記用紙サイズ、及び、前記調整値に対応するシートを形成する。
【図面の簡単な説明】
【０００７】
シート切断装置を搭載するシート製造装置の構成を示す模式図。

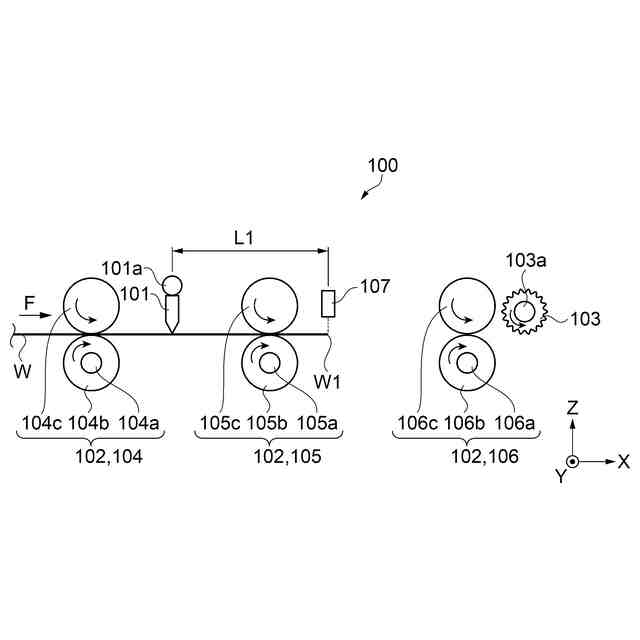

ウェブの先端がカッターの位置へ至ったときのシート切断装置の断面図。

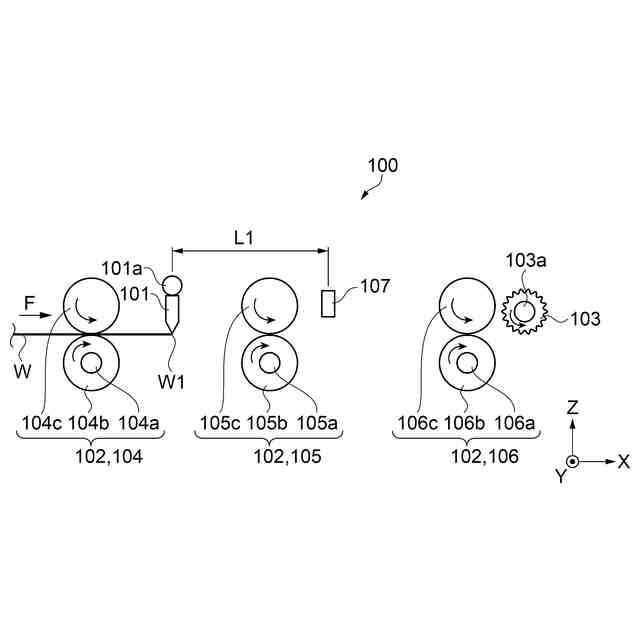

ウェブの先端がセンサーの位置へ至ったときのシート切断装置の断面図。

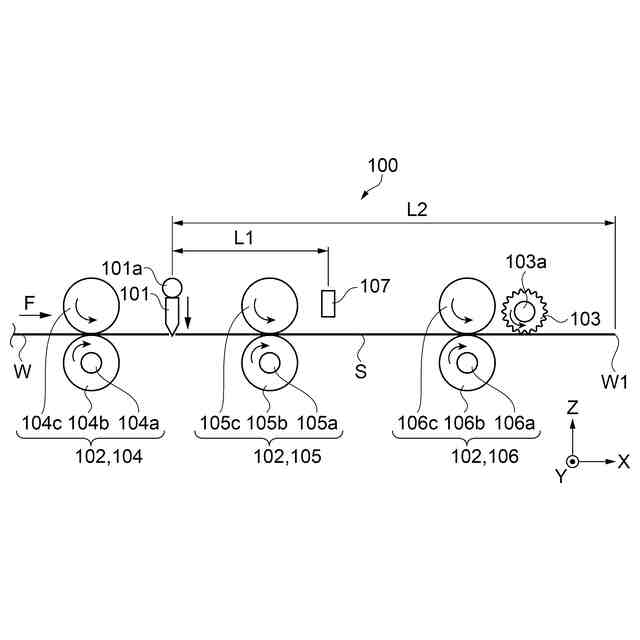

カッターがウェブをカットしてシートを形成するときのシート切断装置の断面図。
シート切断装置の制御方法を示すフローチャート。

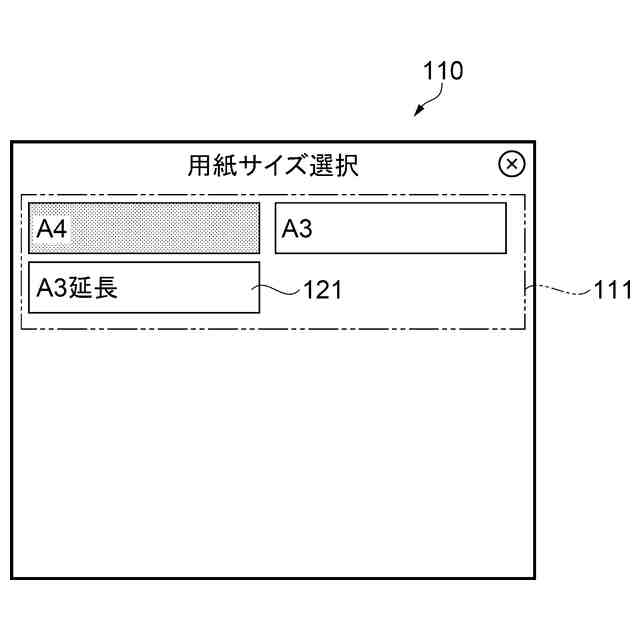

入出力部が表示する用紙サイズを選択可能な第１画面を示す模式図。

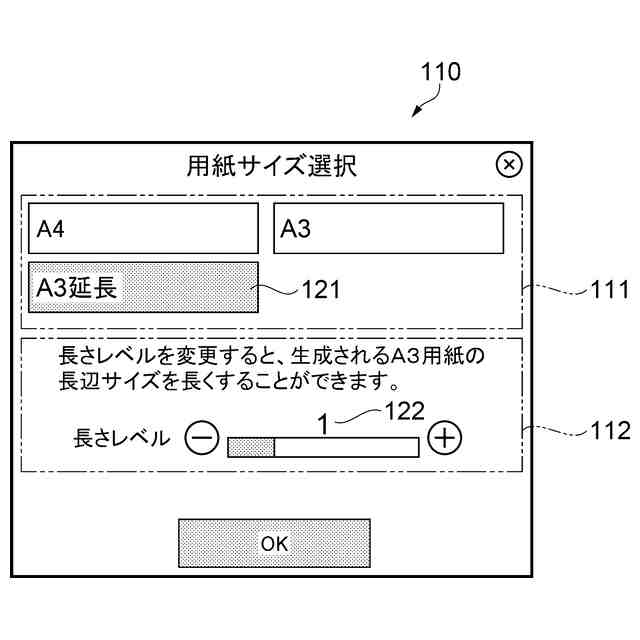

入出力部が表示する用紙サイズを調整可能な第２画面を示す模式図。
【発明を実施するための形態】
【０００８】
１．シート製造装置の構成
実施形態に係るシート切断装置１００を備えるシート製造装置１の構成について、図１を参照しながら説明する。
なお、図１における方向を、三次元座標系を用いて説明する。説明の便宜上、Ｚ軸の正方向を上方向又は単に上と称し負方向を下方向又は単に下と称し、Ｘ軸の正方向を右方向又は単に右と称し負方向を左方向又は単に左と称し、Ｙ軸の正方向を前方向又は単に前と称し負方向を後方向又は単に後と称して説明する。後述の図２～図４も同様である。
【０００９】
図１に示すように、シート製造装置１は、いわゆる乾式にて、繊維等を含む原料から、ウェブＷを形成し、単票形状のシートＳを製造する装置である。実施形態において乾式とは、シート製造において、液体中で実施されずに、大気などの気中で実施されることをいうものとする。なお、シート製造装置１は、乾式であることに限定されず、いわゆる湿式であってもよい。
また、以下では、原料は、ウェブＶ、ウェブＷ、シートＳと、順次形態を変えながら、シート製造装置１において上流から下流へ移動するものとして説明する。
【００１０】
シート切断装置１００はシート製造装置１に搭載可能である。シート製造装置１は、原料、ウェブＶ、ウェブＷ、シートＳが移動する上流から下流へ向かって、供給部１０、粗砕部１２、解繊部２０、選別部４０、第１ウェブ形成部４５、回転体４９、混合部５０、堆積部６０、ウェブ搬送部７９、加圧加熱部８０、シート切断装置１００が配置されるように構成される。
なお、シート切断装置１００はウェブＷを切断するが、ウェブＷを切断してシートＳとすることから、シート切断装置１００と称する。
（【００１１】以降は省略されています）
