発明の名称時刻情報管理装置および時刻情報管理方法
出願人住友電気工業株式会社
代理人弁理士法人ワンディ-IPパ-トナ-ズ
主分類H04N 21/242 20110101AFI20250603BHJP(電気通信技術)
要約【課題】ストリームにおける時刻パケットの異常を検出する。
【解決手段】時刻情報管理装置は、第1ストリームを含むターゲット信号を受信する第1受信部と、第2ストリームを含む放送波を受信する第2受信部と、前記第1ストリームから、時刻情報を含む時刻パケットである第1時刻パケットを取得する第1取得部と、前記第2ストリームから、第2時刻情報を含む第2時刻パケットを取得する第2取得部と、前記第1時刻パケットに含まれる前記時刻情報である第1時刻情報と、前記第2時刻パケットに含まれる前記第2時刻情報との比較結果に基づいて、前記第1時刻パケットの異常を検出する検出部とを備える。
【選択図】図4
特許請求の範囲【請求項１】
第１ストリームを含むターゲット信号を受信する第１受信部と、
第２ストリームを含む放送波を受信する第２受信部と、
前記第１受信部により受信された前記ターゲット信号に含まれる前記第１ストリームから、時刻情報を含む時刻パケットである第１時刻パケットを取得する第１取得部と、
前記第２受信部により受信された前記放送波に含まれる前記第２ストリームから、第２時刻情報を含む第２時刻パケットを取得する第２取得部と、
前記第１取得部により取得された前記第１時刻パケットに含まれる前記時刻情報である第１時刻情報と、前記第２取得部により取得された前記第２時刻パケットに含まれる前記第２時刻情報との比較結果に基づいて、前記第１時刻パケットの異常を検出する検出部とを備える、時刻情報管理装置。
続きを表示（約 1,200 文字）【請求項２】
前記検出部は、前記ターゲット信号と前記放送波との形式の相違に基づく処理時間の差にさらに基づいて、前記第１時刻パケットの異常を検出する、請求項１に記載の時刻情報管理装置。
【請求項３】
前記時刻パケットは、シーケンス値を含み、
前記時刻情報管理装置は、さらに、
前記第２時刻情報に基づいて、時刻情報を含む時刻パケットである第３時刻パケットを生成する生成部と、
前記ターゲット信号に含まれる前記第１ストリームを送信するストリーム送信部と、
前記検出部により前記第１時刻パケットの異常が検出された場合、前記ストリーム送信部により送信される前記第１ストリームに含まれる前記時刻パケットを、前記第１時刻パケットから、前記第１時刻パケットに基づいて調整された前記シーケンス値を含む前記第３時刻パケットに切り替える切替部とを備える、請求項１または請求項２に記載の時刻情報管理装置。
【請求項４】
前記切替部は、前記第１時刻パケットの異常が解消された場合、前記ストリーム送信部により送信される前記第１ストリームに含まれる前記時刻パケットを、前記第３時刻パケットから前記第１時刻パケットに切り戻す、請求項３に記載の時刻情報管理装置。
【請求項５】
前記切替部は、
前記ターゲット信号に含まれる前記第１ストリームから前記第１時刻パケットを除去する除去部と、
前記第１時刻パケットおよび前記第３時刻パケットのいずれか一方を選択する選択部と、
前記除去部により前記第１時刻パケットを除去された前記第１ストリームに、前記選択部により選択された前記時刻パケットを多重する多重部とを含む、請求項３に記載の時刻情報管理装置。
【請求項６】
前記時刻情報管理装置は、さらに、
前記第２時刻情報に基づく時刻情報を、ＮＴＰ（ＮｅｔｗｏｒｋＴｉｍｅＰｒｏｔｏｃｏｌ）サーバと時刻同期する外部装置であって、前記ターゲット信号の送信元である前記外部装置へ送信する時刻情報送信部を備える、請求項１または請求項２に記載の時刻情報管理装置。
【請求項７】
時刻情報管理装置における時刻情報管理方法であって、
第１ストリームを含むターゲット信号を受信するステップと、
第２ストリームを含む放送波を受信するステップと、
受信した前記ターゲット信号に含まれる前記第１ストリームから、時刻情報を含む時刻パケットである第１時刻パケットを取得するステップと、
受信した前記放送波に含まれる前記第２ストリームから、第２時刻情報を含む第２時刻パケットを取得するステップと、
取得した前記第１時刻パケットに含まれる前記時刻情報である第１時刻情報と、取得した前記第２時刻パケットに含まれる前記第２時刻情報との比較結果に基づいて、前記第１時刻パケットの異常を検出するステップとを含む、時刻情報管理方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、時刻情報管理装置および時刻情報管理方法に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
従来、コンテンツを含む放送信号を送信するシステムが提案されている。たとえば、特許文献１（特開２００８－２１１５８７号公報）には、このようなシステムに用いられる装置として、以下のようなＩＰ／ＲＦ変換装置が開示されている。すなわち、ＩＰ／ＲＦ変換装置は、放送ＴＳパケットを搬送するＩＰパケットを受信するＩＰパケット受信装置（３２－１～３２－ｎ）と、当該ＩＰパケット受信装置で受信されたＩＰパケットから当該放送ＴＳパケットを抽出し、送信側での時間順に整列して出力する放送ＴＳパケット処理装置（３４－１～３４－ｎ）と、当該放送ＴＳパケット処理装置から供給される当該放送ＴＳパケットから、ＯＦＤＭ変調に必要な同期クロックを抽出し、当該同期クロックと当該放送ＴＳパケットとを同期出力するクロック抽出装置（３６－１～３６－ｎ）と、当該クロック抽出装置からの当該放送ＴＳパケットを、当該クロック抽出装置からの当該同期クロックに同期してＯＦＤＭ変調するＯＦＤＭ変調装置（３８－１～３８－ｎ）とを具備する。
【先行技術文献】
【特許文献】
【０００３】
特開２００８－２１１５８７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
コンテンツを含むストリームには、当該ストリームの受信機における内部時刻を補正するための時刻パケットが含まれる。時刻パケットに異常が生じた場合、受信機における視聴予約等の動作に支障が生じる場合がある。
【０００５】
本開示は、上述の課題を解決するためになされたもので、その目的は、ストリームにおける時刻パケットの異常を検出することが可能な時刻情報管理装置および時刻情報管理方法を提供することである。
【課題を解決するための手段】
【０００６】
本開示の時刻情報管理装置は、第１ストリームを含むターゲット信号を受信する第１受信部と、第２ストリームを含む放送波を受信する第２受信部と、前記第１受信部により受信された前記ターゲット信号に含まれる前記第１ストリームから、時刻情報を含む時刻パケットである第１時刻パケットを取得する第１取得部と、前記第２受信部により受信された前記放送波に含まれる前記第２ストリームから、第２時刻情報を含む第２時刻パケットを取得する第２取得部と、前記第１取得部により取得された前記第１時刻パケットに含まれる前記時刻情報である第１時刻情報と、前記第２取得部により取得された前記第２時刻パケットに含まれる前記第２時刻情報との比較結果に基づいて、前記第１時刻パケットの異常を検出する検出部とを備える。
【０００７】
本開示の一態様は、このような特徴的な処理部を備える時刻情報管理装置として実現され得るだけでなく、かかる特徴的な処理のステップをコンピュータに実行させるためのプログラムとして実現され得る。また、本開示の一態様は、時刻情報管理装置の一部または全部を実現する半導体集積回路として実現され得たり、時刻情報管理装置を含むシステムとして実現され得る。
【発明の効果】
【０００８】
本開示によれば、ストリームにおける時刻パケットの異常を検出することができる。
【図面の簡単な説明】
【０００９】
図１は、本開示の第１の実施の形態に係る放送システムの構成を示す図である。

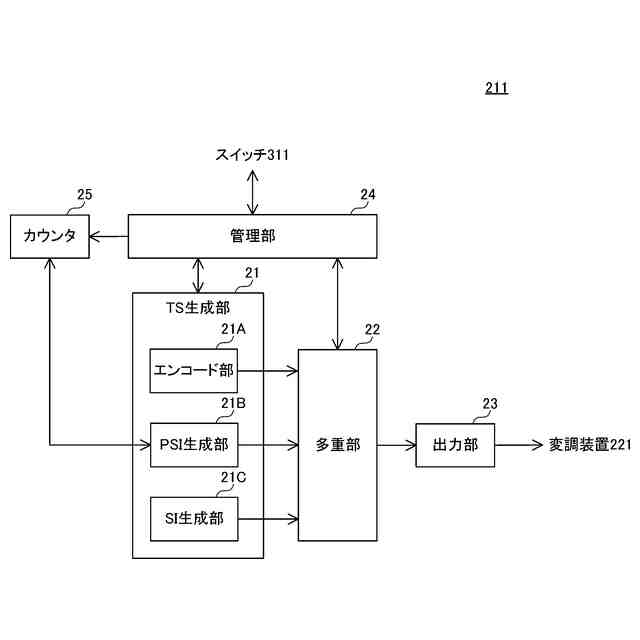

図２は、本開示の第１の実施の形態に係るエンコード装置の構成を示す図である。

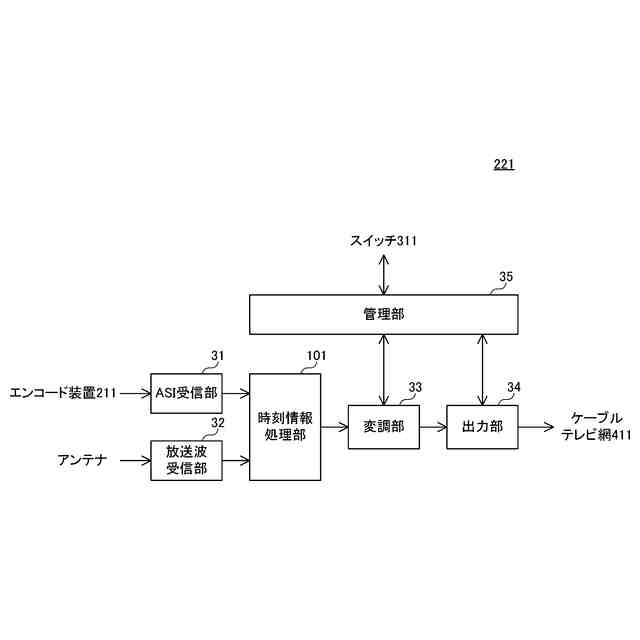

図３は、本開示の第１の実施の形態に係る変調装置の構成を示す図である。

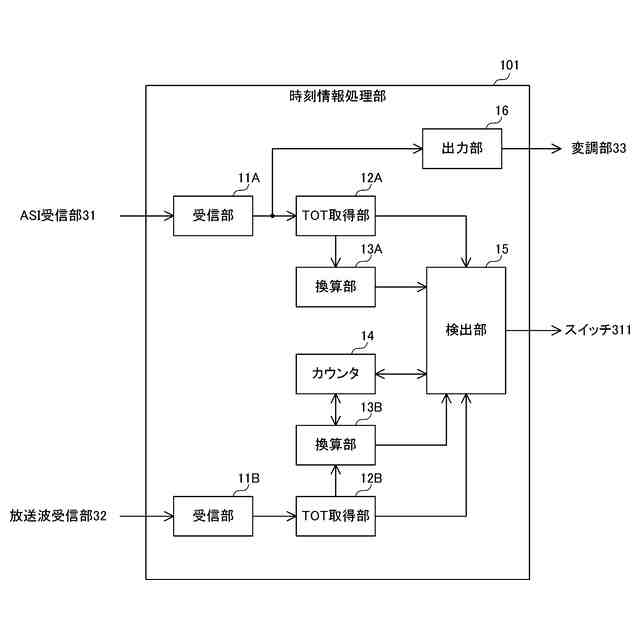

図４は、本開示の第１の実施の形態に係る変調装置における時刻情報処理部の構成を示す図である。
図５は、本開示の第１の実施の形態に係る時刻情報処理部における比較処理を示すタイムチャートである。

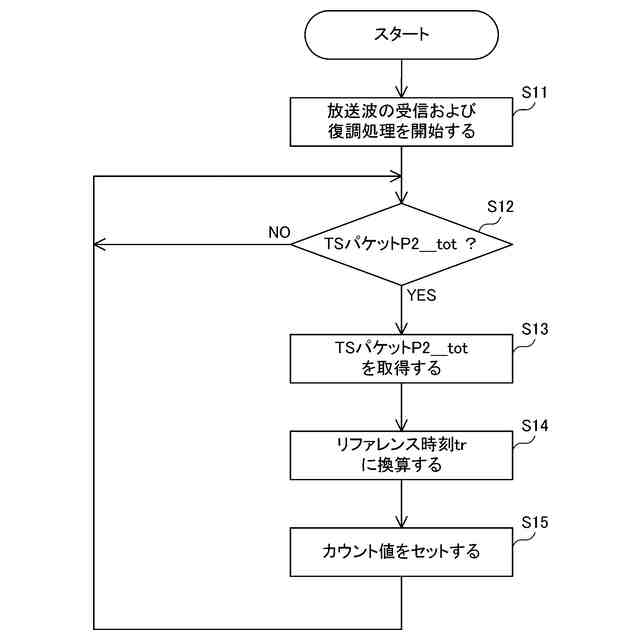

図６は、本開示の第１の実施の形態に係る時刻情報処理部が放送波からＴＯＴを取得する際の動作手順の一例を定めたフローチャートである。

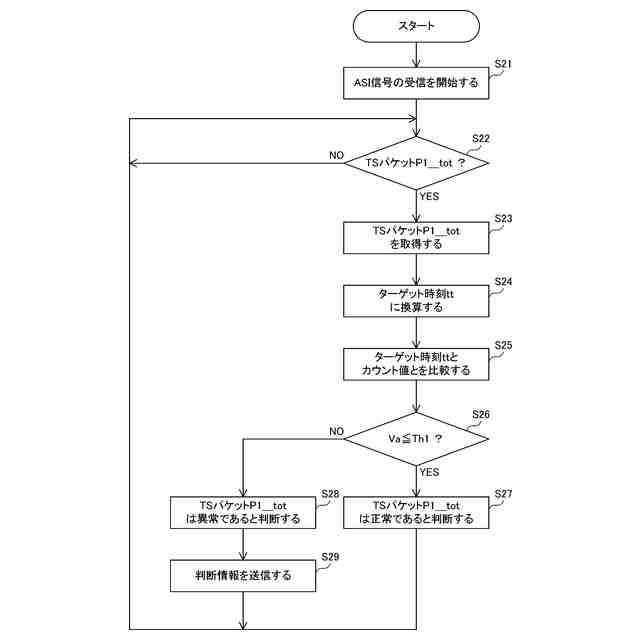

図７は、本開示の第１の実施の形態に係る時刻情報処理部がＡＳＩ信号からＴＯＴを取得して比較処理を行う際の動作手順の一例を定めたフローチャートである。

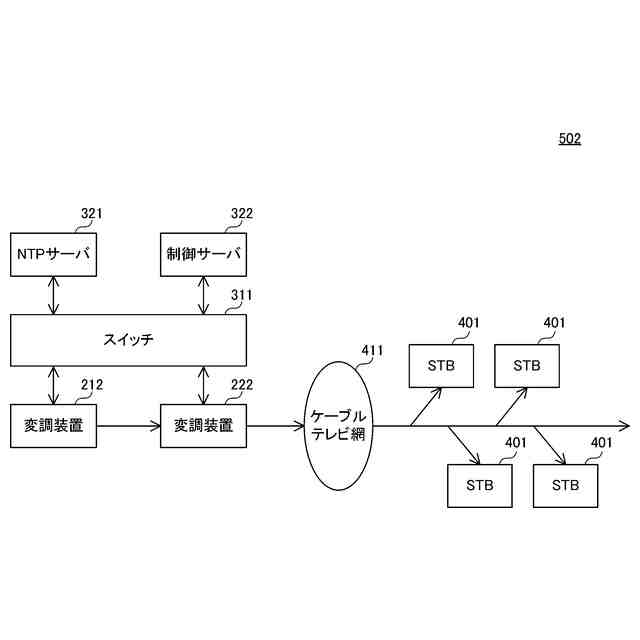

図８は、本開示の第２の実施の形態に係る放送システムの構成を示す図である。
図９は、本開示の第２の実施の形態に係る変調装置の構成を示す図である。
図１０は、本開示の第２の実施の形態に係る変調装置における時刻情報処理部の構成を示す図である。
図１１は、本開示の第３の実施の形態に係る放送システムの構成を示す図である。
図１２は、本開示の第３の実施の形態に係る変調装置における時刻情報処理部の構成を示す図である。
図１３は、本開示の第３の実施の形態に係る時刻情報処理部がストリームに含まれるＴＳパケットを切り替える処理を行う際の動作手順の一例を定めたフローチャートである。
図１４は、本開示の第４の実施の形態に係る放送システムの構成を示す図である。
図１５は、本開示の第４の実施の形態に係る変調装置における時刻情報処理部の構成を示す図である。
【発明を実施するための形態】
【００１０】
最初に、本開示の実施形態の内容を列記して説明する。
