公開番号2025088391
公報種別公開特許公報(A)
公開日2025-06-11
出願番号2023203070
出願日2023-11-30
発明の名称コネクタ構造およびコネクタ
出願人住友電気工業株式会社
代理人個人,個人,個人,個人,個人
主分類H01R 13/6477 20110101AFI20250604BHJP(基本的電気素子)
要約【課題】導通を確保しつつ通信性能の低下を抑制することができるコネクタ構造を提供する。
【解決手段】コネクタ構造は、第1保持体および第1導体を有する第1コネクタと、第2保持体および第2導体を有する第2コネクタと、を備えている。第1導体は、第1保持体の第1先端面から露出する第1接続面を含む第1先端部を有している。第2導体は、第2保持体の第2先端面から露出し且つ第1接続面に対向する第2接続面を含んでいる。第1先端面に交差する方向から見た場合における第1接続面の幅は、第2先端面に交差する方向から見た場合における第2接続面の幅よりも大きく形成されている。第1保持体のうち第1先端部を包囲する第1領域の誘電率は、第2保持体のうち第2導体を包囲する第2領域の誘電率よりも小さい。
【選択図】図4
特許請求の範囲【請求項１】
第１先端面を含む第１保持体、および前記第１保持体によって保持された第１導体を有する第１コネクタと、
前記第１先端面に対向する第２先端面を含む第２保持体、および前記第２保持体によって保持された第２導体を有する第２コネクタと、を備え、
前記第１導体は、前記第１先端面から露出する第１接続面を含む第１先端部と、前記第１先端部に対して前記第２コネクタとは反対側に位置する第１本体部と、を有し、
前記第２導体は、前記第２先端面から露出し且つ第１接続面に対向する第２接続面を含み、
前記第１先端面に交差する方向から見た場合における前記第１接続面の幅は、前記第２先端面に交差する方向から見た場合における前記第２接続面の幅よりも大きく形成され、
前記第１保持体のうち前記第１先端部を包囲する第１領域の誘電率は、前記第２保持体のうち前記第２導体を包囲する第２領域の誘電率よりも小さい、コネクタ構造。
続きを表示（約 940 文字）【請求項２】
前記第１先端面に交差する方向から見た場合における前記第１接続面の幅は、前記第１先端面に交差する方向から見た場合における前記第１本体部の幅よりも大きく形成され、
前記第１領域の誘電率は、前記第１保持体のうち前記第１本体部を包囲する第３領域の誘電率よりも小さい、請求項１に記載のコネクタ構造。
【請求項３】
前記第１領域は、空気を含み、
前記第２領域および前記第３領域のそれぞれは、樹脂を含んでいる、請求項２に記載のコネクタ構造。
【請求項４】
前記第１先端部は、前記第１本体部と一体的に形成されている、請求項１または請求項２に記載のコネクタ構造。
【請求項５】
前記第１先端部は、前記第１本体部と別体的に形成されている、請求項１または請求項２に記載のコネクタ構造。
【請求項６】
前記第１保持体は、前記第１先端面に開口する複数の第１挿入孔を含み、
前記第１導体は、フレキシブルフラットケールの複数の電線のそれぞれであり、
前記複数の電線のそれぞれは、前記複数の第１挿入孔のそれぞれに挿入されている、請求項１または請求項２に記載のコネクタ構造。
【請求項７】
前記第２保持体は、前記第２先端面に開口する複数の第２挿入孔を含み、
前記第２導体は、複数の導体のそれぞれであり、
前記複数の導体のそれぞれは、前記複数の第２挿入孔のそれぞれに挿入されている、請求項６に記載のコネクタ構造。
【請求項８】
先端面、および前記先端面とは反対側の後端面を含む保持体と、
前記保持体によって保持された導体と、を備え、
前記導体は、前記先端面から露出する接続面を含む先端部と、前記先端部に対して前記後端面側に位置する本体部と、を有し、
前記先端面に交差する方向から見た場合における前記接続面の幅は、前記先端面に交差する方向から見た場合における前記本体部の幅よりも大きく形成され、
前記保持体のうち前記先端部を包囲する領域の誘電率は、前記保持体のうち前記本体部を包囲する領域の誘電率よりも小さい、コネクタ。

発明の詳細な説明【技術分野】
【０００１】
本開示は、コネクタ構造およびコネクタに関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
第１保持体、および当該第１保持体によって保持された第１導体を有する第１コネクタと、第２保持体、および当該第２保持体によって保持された第２導体を有する第２コネクタと、を備えるコネクタ構造が知られている（例えば特許文献１を参照）。このコネクタ構造では、第１保持体と第２保持体とが互いに接続されると、第１導体と第２導体とが互いに電気的に接続される。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－１２６８２３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上述したコネクタ構造では、第１保持体または第２保持体の寸法のばらつきに起因して第１導体の位置と第２導体の位置とがずれてしまう場合があり、その場合には、第１導体と第２導体との接触面積が小さくなる結果、第１導体と第２導体との導通の確保が難しくなるおそれがある。第１導体または第２導体の幅を大きくすると、第１導体の位置と第２導体の位置とがずれたとしても、第１導体と第２導体との接触面積を確保することができ、第１導体と第２導体との導通を確保することができる。しかし、第１導体または第２導体の幅を大きくした場合には、第１導体および第２導体の周囲のインピーダンスの乱れが生じやすい結果、通信性能が低下してしまうおそれがある。
【０００５】
本開示は、導通を確保しつつ通信性能の低下を抑制することができるコネクタ構造およびコネクタを提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示のコネクタ構造は、第１先端面を含む第１保持体、および第１保持体によって保持された第１導体を有する第１コネクタと、第１先端面に対向する第２先端面を含む第２保持体、および第２保持体によって保持された第２導体を有する第２コネクタと、を備え、第１導体は、第１先端面から露出する第１接続面を含む第１先端部と、第１先端部に対して第２コネクタとは反対側に位置する第１本体部と、を有し、第２導体は、第２先端面から露出し且つ第１接続面に対向する第２接続面を含み、第１先端面に交差する方向から見た場合における第１接続面の幅は、第２先端面に交差する方向から見た場合における第２接続面の幅よりも大きく形成され、第１保持体のうち第１先端部を包囲する第１領域の誘電率は、第２保持体のうち第２導体を包囲する第２領域の誘電率よりも小さい。
【発明の効果】
【０００７】
本開示によれば、導通を確保しつつ通信性能の低下を抑制することができるコネクタ構造およびコネクタを提供することが可能となる。
【図面の簡単な説明】
【０００８】

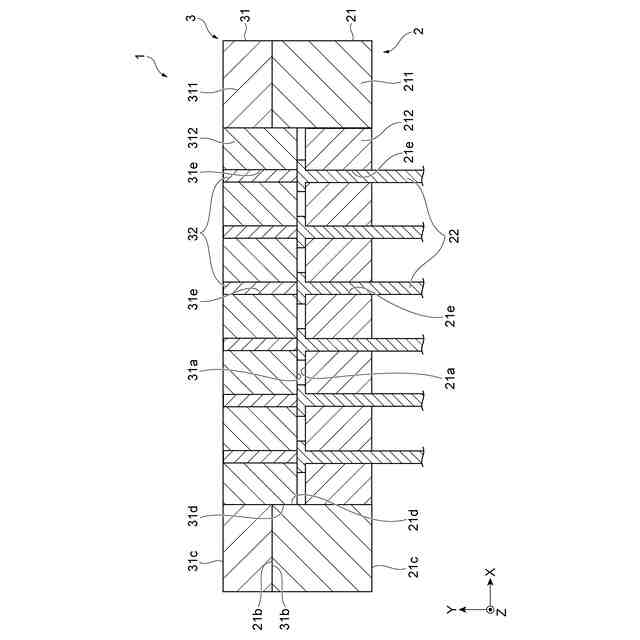

図１は、一実施形態に係るコネクタ構造の断面図である。

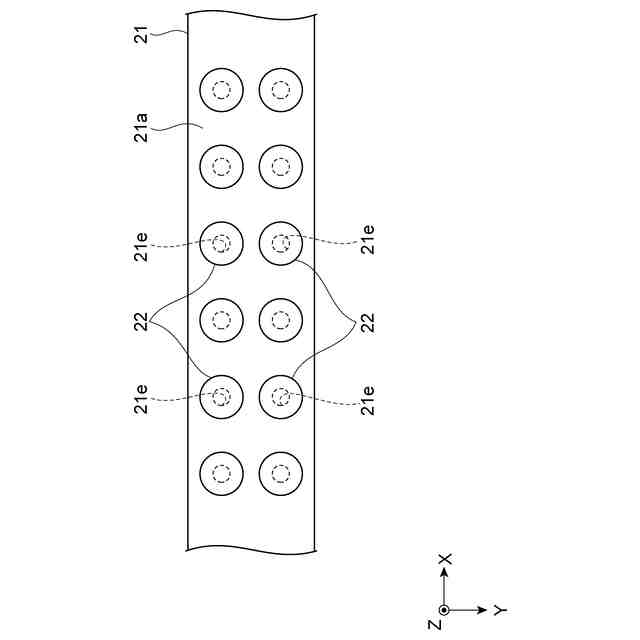

図２は、図１に示される第１コネクタの正面図である。

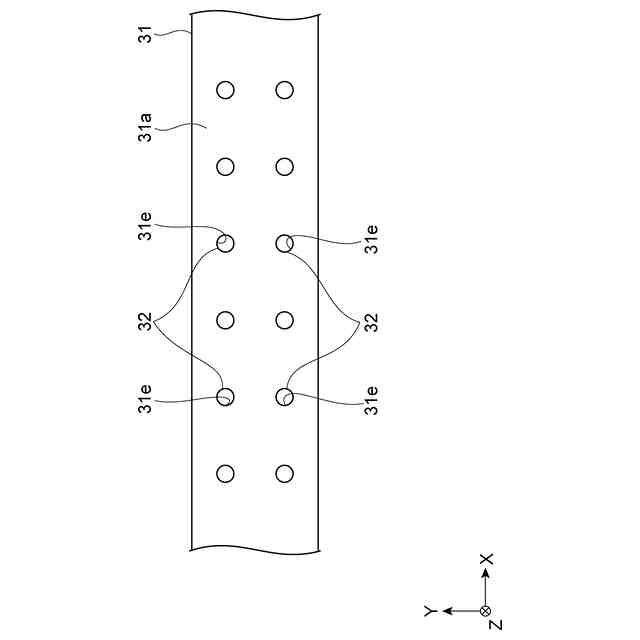

図３は、図１に示される第２コネクタの正面図である。

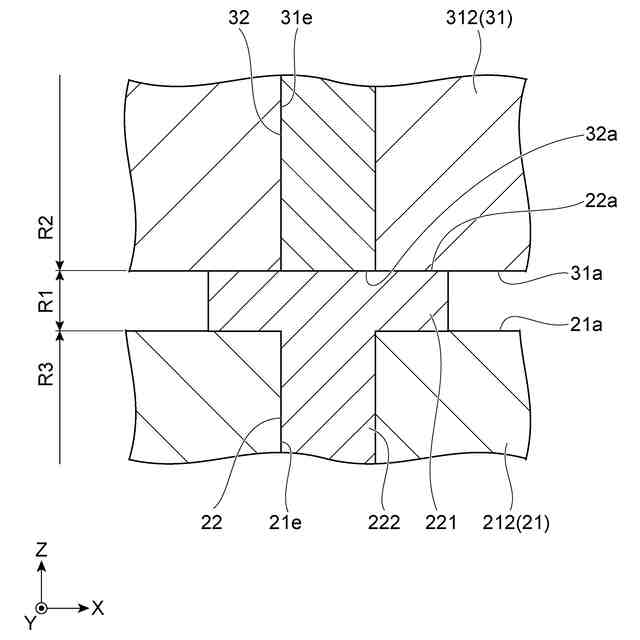

図４は、図１の部分拡大図である。

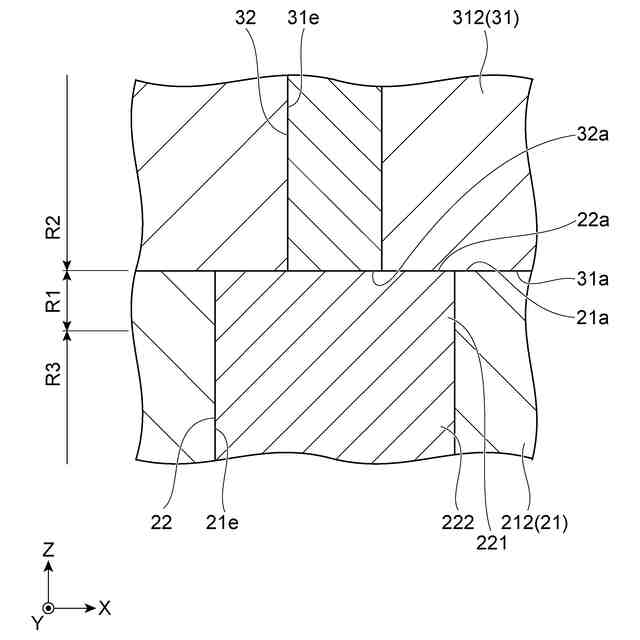

図５は、第１変形例に係るコネクタ構造の断面図である。
図６は、第２変形例に係るコネクタ構造の断面図である。
【発明を実施するための形態】
【０００９】
［本開示の実施形態の説明］
最初に、本開示の実施形態の内容を列記して説明する。
【００１０】
本開示のコネクタ構造は、［１］「第１先端面を含む第１保持体、および前記第１保持体によって保持された第１導体を有する第１コネクタと、前記第１先端面に対向する第２先端面を含む第２保持体、および前記第２保持体によって保持された第２導体を有する第２コネクタと、を備え、前記第１導体は、前記第１先端面から露出する第１接続面を含む第１先端部と、前記第１先端部に対して前記第２コネクタとは反対側に位置する第１本体部と、を有し、前記第２導体は、前記第２先端面から露出し且つ第１接続面に対向する第２接続面を含み、前記第１先端面に交差する方向から見た場合における前記第１接続面の幅は、前記第２先端面に交差する方向から見た場合における前記第２接続面の幅よりも大きく形成され、前記第１保持体のうち前記第１先端部を包囲する第１領域の誘電率は、前記第２保持体のうち前記第２導体を包囲する第２領域の誘電率よりも小さい、コネクタ構造。」である。
（【００１１】以降は省略されています）
