公開番号2025086012
公報種別公開特許公報(A)
公開日2025-06-06
出願番号2023199772
出願日2023-11-27
発明の名称転造盤
出願人株式会社ジェイテクト
代理人弁理士法人あいち国際特許事務所
主分類B21H 9/00 20060101AFI20250530BHJP(本質的には材料の除去が行なわれない機械的金属加工;金属の打抜き)
要約【課題】メンテナンス作業性が良好な転造盤を提供する。
【解決手段】円柱状の被加工物1に転造加工を施す2つのロールダイス112、115と、転造加工を施すために2つのロールダイス112、115の加圧および駆動を行う加圧駆動部113、114、116、117と、被加工物1を2つのロールダイス112、115の間に被加工物1の軸方向に搬入する搬入部12とを備え、搬入部12は、被加工物1の搬入方向と交差する方向にスライド移動可能に構成されている。
【選択図】図2

特許請求の範囲【請求項１】
円柱状の被加工物に転造加工を施す２つのロールダイスと、
前記転造加工を施すために前記２つのロールダイスの加圧および駆動を行う加圧駆動部と、
前記被加工物を前記２つのロールダイスの間に前記被加工物の軸方向に搬入する搬入部とを備え、
前記搬入部は、前記被加工物の搬入方向と交差する方向にスライド移動可能に構成されている、転造盤。
続きを表示（約 680 文字）【請求項２】
前記２つのロールダイスおよび前記加圧駆動部と前記搬入部との間に立設され、前記２つのロールダイスおよび前記加圧駆動部を前記搬入部側から覆う板状の搬入側カバーを備え、
前記搬入部は、前記搬入側カバーとともにスライド移動可能に構成されている、請求項１に記載の転造盤。
【請求項３】
前記搬入側カバーと直交するように配置され、前記２つのロールダイスおよび前記加圧駆動部を覆う板状の前面カバーを備え、
前記搬入側カバーは、最も前記前面カバー側にスライド移動した状態では、前記前面カバーと当接するように構成されている、請求項２に記載の転造盤。
【請求項４】
前記前面カバーは、前記搬入側カバーに対して近接離間するように開閉する前面扉を有しており、
前記前面扉は、閉状態では前記搬入側カバーと当接するように構成されている、請求項３に記載の転造盤。
【請求項５】
前記搬入側カバーおよび前記前面扉が互いに離間するように移動すると、前記搬入側カバーと前記前面扉とが当接していた角部に、前記２つのロールダイスおよび前記加圧駆動部をメンテナンスするための空間が形成されるように構成されている、請求項４に記載の転造盤。
【請求項６】
前記加圧駆動部が固定される平面部を有するベースを備え、
前記平面部は、前記２つのロールダイスが前記被加工物を少なくとも重力方向に挟む位置関係となるように水平面に対して傾斜している、請求項１ないし５のいずれか１つに記載の転造盤。

発明の詳細な説明【技術分野】
【０００１】
本発明は、転造盤に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
特許文献１には、ロールダイスを用いて円柱状の被加工物に転造加工を施す転造盤が記載されている。この転造盤は、加工点に被加工物を搬入する搬入装置を備えている。搬入装置は、被加工物をその軸方向に搬送する。そのため、搬入装置は、ロールダイスに対して被加工物の軸方向に並んで配置されている。
【先行技術文献】
【特許文献】
【０００３】
特公昭６１－９９０１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記転造盤では、搬入装置がロールダイスに対して被加工物の中心軸方向に並んで配置されているので、ロールダイスを加圧したり回転駆動したりする装置やロールダイス自体をメンテナンスしようとすると搬入装置が障害物となってしまいメンテナンス作業性が良くない。
【０００５】
本発明は、かかる課題に鑑みてなされたものであり、メンテナンス作業性が良好な転造盤を提供しようとするものである。
【課題を解決するための手段】
【０００６】
本発明の一態様は、
円柱状の被加工物に転造加工を施す２つのロールダイスと、
前記転造加工を施すために前記２つのロールダイスの加圧および駆動を行う加圧駆動部と、
前記被加工物を前記２つのロールダイスの間に前記被加工物の軸方向に搬入する搬入部とを備え、
前記搬入部は、前記被加工物の搬入方向と交差する方向にスライド移動可能に構成されている、転造盤にある。
【発明の効果】
【０００７】
前記一態様の転造盤においては、搬入部は、被加工物の搬入方向と交差する方向にスライド移動可能に構成されているので、メンテナンス時に搬入部をスライド移動させることでメンテナンスに利用可能な空間ができる。
【０００８】
この構成により、前記一態様の転造盤によれば、メンテナンス作業性が良好になる。
【図面の簡単な説明】
【０００９】

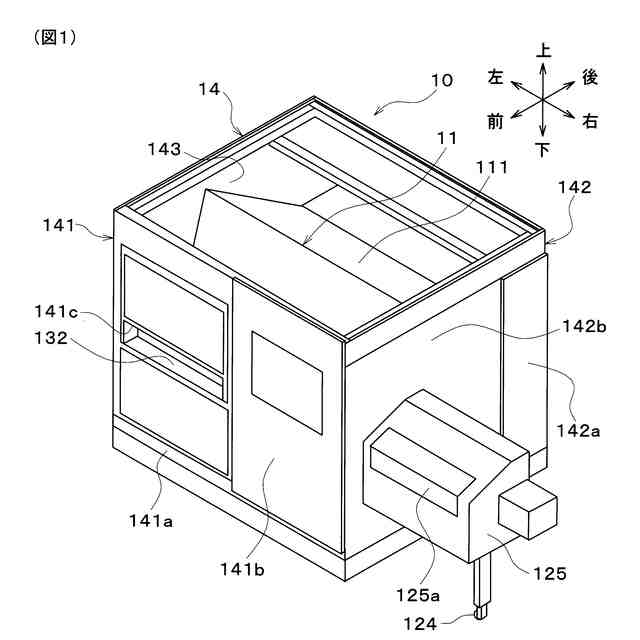

実施形態にかかる転造盤を示す斜視図。

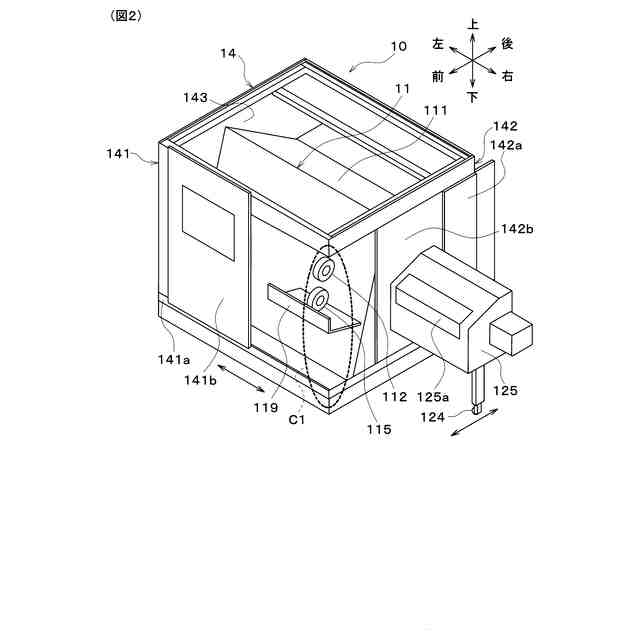

実施形態にかかる、前面扉と搬入側側面カバーとが開けられた転造盤を示す斜視図。

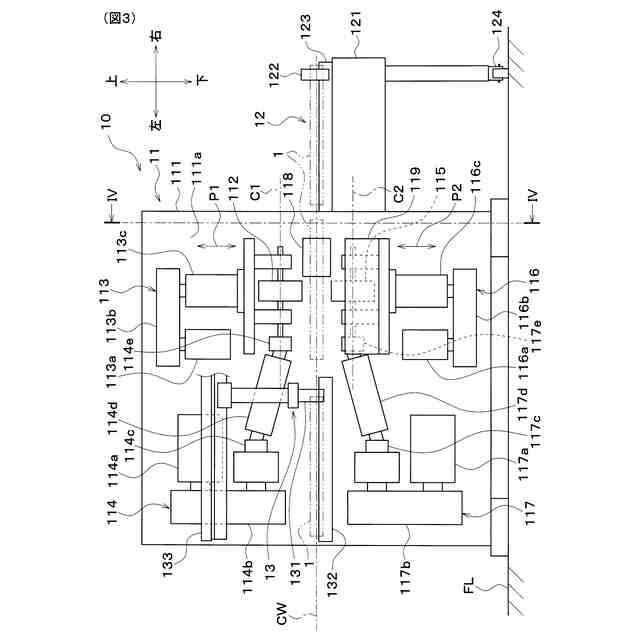

実施形態にかかる転造盤を示す正面図。

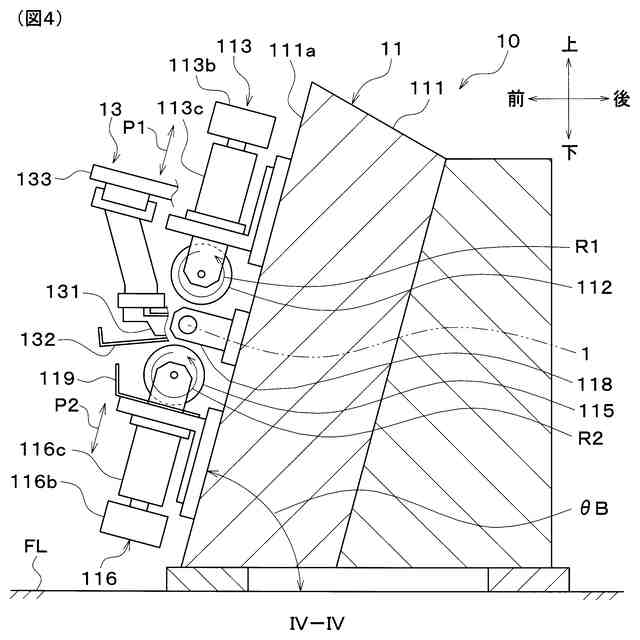

図３のＩＶ－ＩＶ断面図。
【発明を実施するための形態】
【００１０】
（実施形態）
１．転造盤１０の構成
本形態の転造盤１０の構成について、図１～図４を参照して説明する。図１は、全体カバー１４を含めた転造盤１０全体の斜視図である。図２は、全体カバー１４のうち前面扉１４１ｂと側面可動カバー部１４２ｂとが開けられた状態の転造盤１０の斜視図である。図３は、全体カバー１４等を除いた転造盤１０の模式的な正面図である。図４は、図３のＩＶ－ＩＶ断面を模式的に示す図である。図１～図４において上下の矢印は、重力方向における上下方向を示している。図１～図４において前後左右の矢印は、転造盤１０の前後左右方向を示している。
（【００１１】以降は省略されています）
