公開番号2025084884
公報種別公開特許公報(A)
公開日2025-06-03
出願番号2025031193,2022175185
出願日2025-02-28,2019-02-04
発明の名称四重金属層を有する太陽光制御コーティング
出願人ビトロフラットグラスエルエルシー
代理人弁理士法人浅村特許事務所
主分類C03C 17/36 20060101AFI20250527BHJP(ガラス;鉱物またはスラグウール)
要約【課題】所望の可視光透過率(LTA)及び太陽熱利得係数(SHGC)を有する、コーティングされた物品を提供する。
【解決手段】コーティングされた物品は、基材と、第1の誘電体層と、第1の金属層と、第1のプライマー層と、第2の誘電体層と、第2の金属層と、第2のプライマー層と、第3の誘電体層と、第3の金属層と、第3のプライマー層と、第4の誘電体層と、第4の金属層と、第4のプライマー層と、第5の誘電体層と、オーバーコートを含み、少なくとも第1の金属層及び/又は第4の金属層は不連続層である。
【選択図】なし
特許請求の範囲【請求項１】
基材と、

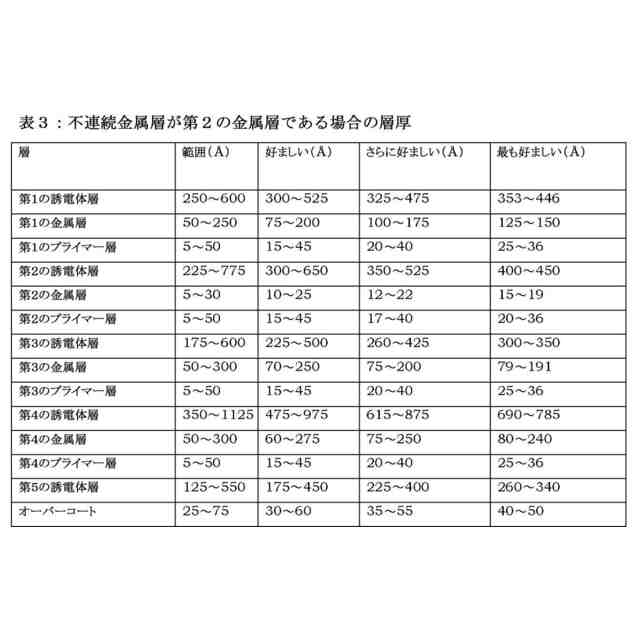

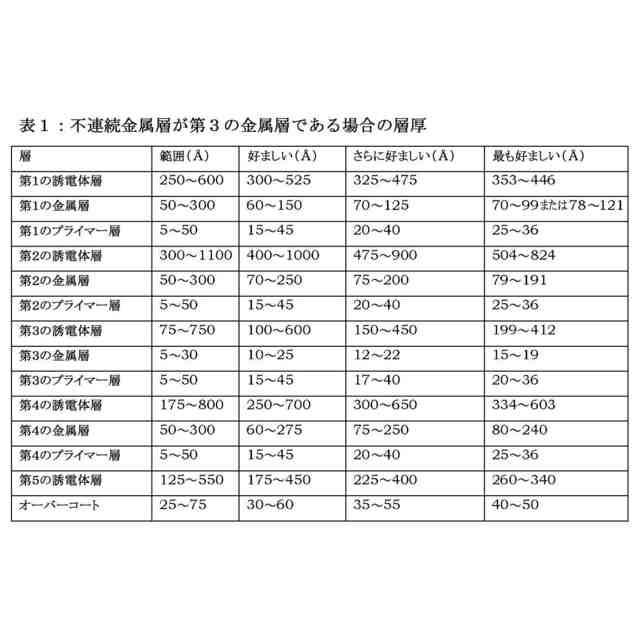

前記基材の少なくとも一部を覆う３００Å～５２５Åの範囲の厚さを有する第１の誘電体層と、
前記第１の誘電体層の少なくとも一部を覆う６０Å～１５０Åの範囲の厚さを有する第１の金属層と、
前記第１の金属層の少なくとも一部を覆う１５Å～４５Åの範囲の厚さを有する第１のプライマー層と、
前記第１のプライマー層の少なくとも一部を覆う４００Å～１０００Åの範囲の厚さを有する第２の誘電体層と、
前記第２の誘電体層の少なくとも一部を覆う７０Å～２５０Åの範囲の厚さを有する第２の金属層と、
前記第２の金属層の少なくとも一部を覆う１５Å～４５Åの範囲の厚さを有する第２のプライマー層と、
前記第２のプライマー層の少なくとも一部を覆う１００Å～６００Åの範囲の厚さを有する第３の誘電体層と、
前記第３の誘電体層の少なくとも一部を覆う１０Å～２５Åの範囲の厚さを有する第３の金属層と、
前記第３の金属層の少なくとも一部を覆う１５Å～４５Åの範囲の厚さを有する第３のプライマー層と、
前記第３のプライマー層の少なくとも一部を覆う２５０Å～７００Åの範囲の厚さを有する第４の誘電体層と、
前記第４の誘電体層の少なくとも一部を覆う６０Å～２７５Åの範囲の厚さを有する第４の金属層と、
前記第４の金属層の少なくとも一部を覆う１５Å～４５Åの範囲の厚さを有する第４のプライマー層と、
前記第４のプライマー層の少なくとも一部を覆う１７５Å～４５０Åの範囲の厚さを有する第５の誘電体層と、
前記第５の誘電体層の少なくとも一部を覆う３０Å～６０Åの範囲の厚さを有するオーバーコートと、
を含む、反射及び／又は透過において色味付けされた（ｔｉｎｔｅｄ）外観を有するコーティングされた物品であって、
前記第３の金属層が不連続層であり、
前記コーティングされた物品が０．１７０～０．２００のＳＨＧＣを有する、
前記コーティングされた物品。
続きを表示（約 500 文字）【請求項２】
前記第１のプライマー層、前記第２のプライマー層、前記第３のプライマー層及び／又は前記第４のプライマー層が、チタン、ケイ素－アルミニウム合金、ニッケル合金、ニッケルとクロムとを含有する合金、コバルト合金、コバルトとクロムとを含有する合金、銅、アルミニウム、ケイ素、ニッケル－クロム合金、ジルコニウム、それらの混合物及びそれらの合金から選択される、請求項１に記載の物品。
【請求項３】
前記不連続層が銀又は銅を含む、請求項１又は２に記載の物品。
【請求項４】
前記第２の誘電体層又は前記第３の誘電体層が、酸化亜鉛層と、前記酸化亜鉛層を覆うスズ酸亜鉛層とを含む、請求項１から３のいずれか一項に記載の物品。
【請求項５】
前記第３の金属層が、２０Å未満の厚さを有する、請求項１から４のいずれか一項に記載の物品。
【請求項６】
前記物品が、１つの不連続層のみを含む、請求項１から５のいずれか一項に記載の物品。
【請求項７】
３０～４５のＬＴＡ、及び１．５０～２．５０のＬＳＧを有する、請求項１に記載の物品。

発明の詳細な説明【技術分野】
【０００１】
（関連出願の相互参照）
本出願は、２０１８年２月５日に出願された米国仮特許出願第６２／６２６，３３２号明細書の優先権を主張し、参照によりその全体を本明細書に組み込む。
本発明は、一般に、４つの金属層を有する太陽光制御コーティングに関する。
続きを表示（約 2,700 文字）【背景技術】
【０００２】
太陽光制御コーティングは、建築用及び車両用の透明材の分野で知られている。これらの太陽光制御コーティングは、車両又は建物に入る太陽エネルギーの量を減少させるために、例えば、太陽赤外線放射又は太陽紫外線放射の範囲では、選択された範囲の電磁放射を遮断又はフィルタリングする。この太陽エネルギー透過率の低下は、車両又は建物の冷却ユニットに対する負荷を軽減するのに役立つ。
【発明の概要】
【０００３】
本発明のコーティングは、基材の少なくとも一部を覆うコーティングを含む。コーティングは、少なくとも３つの連続金属層と、少なくとも１つの不連続金属層とを含む。不連続金属層は、コーティングの可視光吸収を増加させ、適切な厚さの誘電体層と組み合わせて、コーティングされた物品に非対称反射率をもたらすこともできる。
本発明のコーティングは、基材の少なくとも一部を覆うコーティングを含む。コーティングは、少なくとも５つの誘電体層と交互になっている少なくとも４つの金属層を含み、金属層のうちの少なくとも１つは、不連続な金属領域を有する不連続金属層を含む。
【０００４】
本発明のコーティングされた物品は、基材と、基材の少なくとも一部の上に形成されたコーティングとを含む。コーティングは、基材の少なくとも一部の上に形成された第１の誘電体層と、第１の誘電体層の少なくとも一部の上に形成された第１の金属層と、第１の金属層の少なくとも一部の上に形成された第２の誘電体層と、第２の誘電体層の少なくとも一部の上に形成された第２の金属層と、第２の金属層の少なくとも一部の上に形成された第３の誘電体層と、第３の誘電体層の少なくとも一部の上に形成された第３の金属層と、第３の金属層の少なくとも一部の上に形成された第４の誘電体層と、第４の誘電体層の少なくとも一部の上に形成された第４の金属層と、第４の金属層の少なくとも一部の上に形成された第５の誘電体層と、第３の金属層の少なくとも一部の上に形成された任意の保護層とを含む。金属層のうちの少なくとも１つは不連続層である。例えば、第２の金属層又は第３の金属層は、不連続層であり得る。
【０００５】

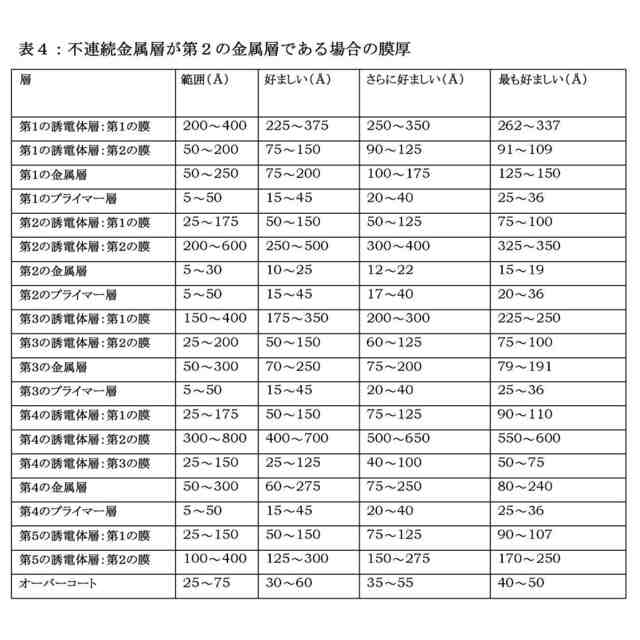

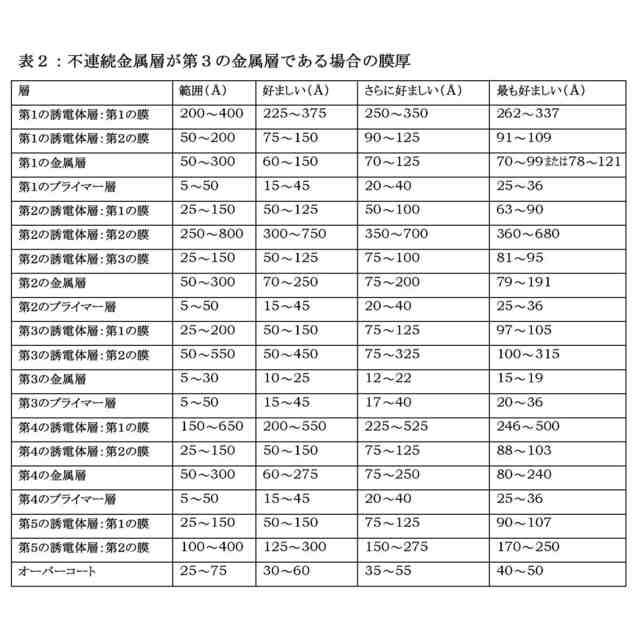

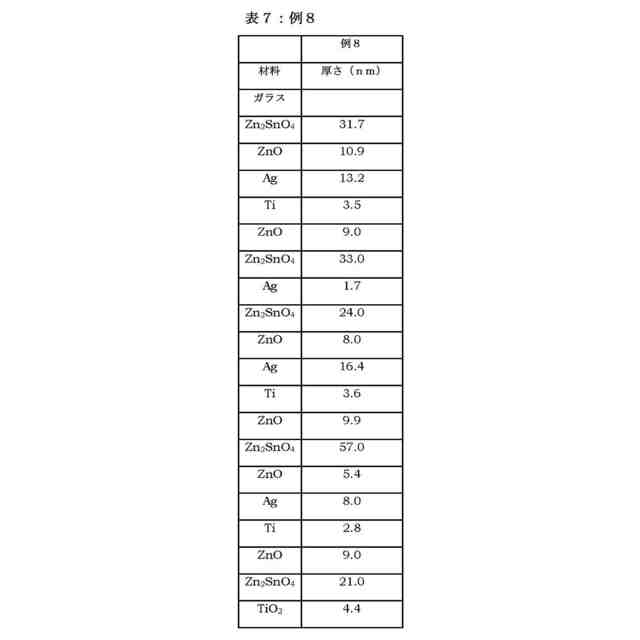

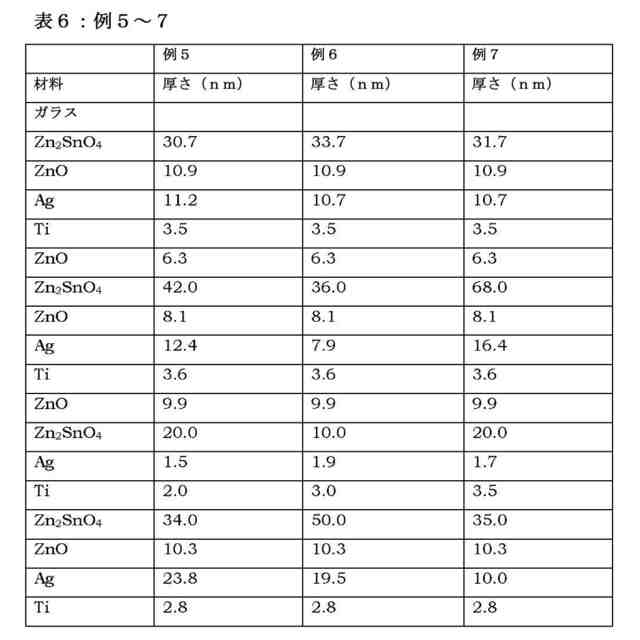

追加のコーティングされた物品は、基材と、基材の少なくとも一部を覆うコーティングスタックとを含む。コーティングは、基材の少なくとも一部の上に形成された第１の誘電体層を含む。第１の誘電体層は、第１の膜と、第１の膜を覆う第２の膜とを含む。第１の金属層は、第１の誘電体層の上に配置される。任意の第１のプライマー層は、第１の金属層の上に配置される。第２の誘電体層は、任意の第１のプライマー層、又は第１の金属層の上に配置される。第２の誘電体層は、第１の膜と、第１の膜を覆う第２の膜とを含む。場合により、第３の膜が第２の膜の上に配置される。第２の金属層は、第２の誘電体層の上に配置される。第３の誘電体層は、第２の金属層の上に配置される。第３の誘電体層は、第１の膜と、第１の膜を覆う第２の膜とを含む。場合により、第２の膜の上に（第３の誘電体層の）第３の膜を配置することができる。第３の金属層は、第３の誘電体層の上に配置される。第１の膜と第１の膜を覆う第２の膜とを含む第４の誘電体層は、第３の金属層の上に配置される。場合により、第２の膜の上に（第４の誘電体層の）第３の膜を配置することができる。第４の金属層は、第４の誘電体層の上に配置される。任意の第４のプライマー層は、第４の金属層の上に配置される。第１の膜と第１の膜の上に配置された第２の膜とを含む第５の誘電体層は、第４の金属層の上に配置される。金属層のうちの少なくとも１つは、不連続な金属領域を有する不連続層である。例えば、第２の金属層又は第３の金属層は、不連続な金属領域を有する不連続層である。
【０００６】
コーティングされた物品を作製する方法であり、基材を提供することを含む。第１の誘電体層は、基材の少なくとも一部の上に適用される。第１の金属層は、第１の誘電体層の少なくとも一部の上に適用される。任意の第１のプライマー層は、第１の金属層の少なくとも一部の上に適用される。第２の誘電体層は、任意の第１のプライマー層、又は第１の金属層の少なくとも一部の上に適用される。第２の金属層は、第２の誘電体層の少なくとも一部の上に適用される。第３の誘電体層は、任意の第２のプライマー層、又は第２の金属層の少なくとも一部の上に適用される。第３の金属層は、第３の誘電体層の少なくとも一部の上に適用される。第４の誘電体層は、任意の第３のプライマー層、又は第３の金属層の少なくとも一部の上に適用される。第４の金属層は、第４の誘電体層の少なくとも一部の上に適用される。第５の誘電体層は、任意の第４のプライマー層、又は第４の金属層の少なくとも一部の上に適用される。金属層のうちの少なくとも１つは、不連続な金属領域を有する不連続層である。例えば、第２の金属層又は第３の金属層は、不連続な金属領域を有する亜臨界金属層（ｓｕｂｃｒｉｔｉｃａｌｍｅｔａｌｌｉｃｌａｙｅｒ）である。不連続層のすぐ上の任意のプライマーが存在しなくてもよい。
【０００７】
本発明の別の実施形態は、建築用透明材である。透明材は、１番表面と２番表面とを有する第１のプライ、及び３番表面と４番表面とを有する第２のプライを有する。本明細書に記載されるように、コーティングは、２番表面又は３番表面の少なくとも一部の上に配置される。
【０００８】
本発明の別の実施形態は、建築用透明材を作製する方法である。方法は、１番表面と２番表面とを有する第１のプライ、及び３番表面と４番表面とを有する第２のプライを提供することを含む。第１のプライの２番表面又は第２のプライの３番表面のいずれかは、本明細書に記載されるコーティングを有する。第１のプライ及び第２のプライは、２番表面が３番表面に面し、２番表面と３番表面との間に間隔があるように組み立てられる。間隔にはガスが充填される。
【０００９】
本発明は、以下の図面を参照して説明され、同様の参照番号は全体を通して同様の部分を識別する。
【図面の簡単な説明】
【００１０】
本発明のコーティングを有する断熱ガラスユニット（ＩＧＵ）の側面図（縮尺通りではない）である。
（【００１１】以降は省略されています）
