公開番号2025077277
公報種別公開特許公報(A)
公開日2025-05-19
出願番号2023189351
出願日2023-11-06
発明の名称ガラス繊維の製造装置、及びガラス繊維の製造方法
出願人日本電気硝子株式会社
代理人個人,個人
主分類C03B 37/12 20060101AFI20250512BHJP(ガラス;鉱物またはスラグウール)
要約【課題】テンション調整バーでの摩擦の増大を抑制可能としたガラス繊維の製造装置を提供する。

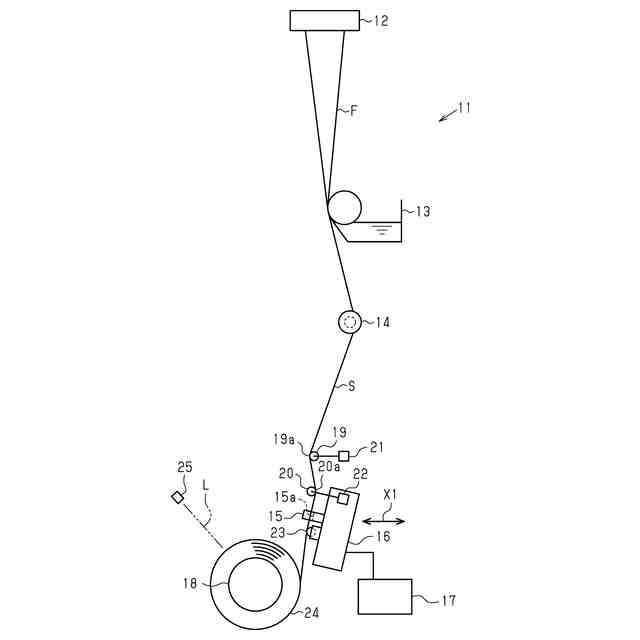

【解決手段】ガラス繊維の製造装置11は、複数のガラスフィラメントFを集束させてガラスストランドSを形成するギャザリングシュー14と、ガラスストランドSを巻き取るコレット18と、ギャザリングシュー14とコレット18の間に配置され、ガラスストランドSと摺接しつつガラスストランドSのテンションを制御するための第1テンション調整バー19及び第2テンション調整バー20と、第1テンション調整バー19及び第2テンション調整バー20を回転させることにより、第1テンション調整バー19及び第2テンション調整バー20におけるガラスストランドSとの摺接面19a,20aを変更する摺接面変更装置21,22を備える。
【選択図】図1
特許請求の範囲【請求項１】
複数のガラスフィラメントを集束させてガラスストランドを形成するギャザリングシューと、
前記ガラスストランドを巻き取るコレットと、
前記ギャザリングシューと前記コレットの間に配置され、前記ガラスストランドと摺接しつつ前記ガラスストランドのテンションを制御するためのテンション調整バーと、
を備えたガラス繊維の製造装置であって、
前記テンション調整バーを回転させることにより、前記テンション調整バーにおける前記ガラスストランドとの摺接面を変更する摺接面変更装置を備える、ガラス繊維の製造装置。
続きを表示（約 1,600 文字）【請求項２】
前記摺接面変更装置は、前記ガラスストランドが前記摺接面を通過する速度よりも遅い速度で前記テンション調整バーを回転させる、請求項１に記載のガラス繊維の製造装置。
【請求項３】
前記テンション調整バーは、前記ガラスストランドの上流側の第１テンション調整バー、及び前記ガラスストランドの下流側の第２テンション調整バーを含み、
前記摺接面変更装置は、前記第１テンション調整バー及び前記第２テンション調整バーの両方の前記摺接面を変更する、請求項１に記載のガラス繊維の製造装置。
【請求項４】
前記テンション調整バーと前記コレットとの間に配置され、前記ガラスストランドの延在方向と交差する方向に沿って前記ガラスストランドを往復移動させるトラバースと、
前記テンション調整バーと前記トラバースとの位置関係を保ちつつ、前記コレットに対する前記テンション調整バー及び前記トラバースの距離を変動させる駆動装置と、
を備えた、請求項１に記載のガラス繊維の製造装置。
【請求項５】
前記テンション調整バーは、前記ガラスストランドの上流側の第１テンション調整バー、及び前記ガラスストランドの下流側の第２テンション調整バーを含み、
前記駆動装置は、前記ギャザリングシューに対する前記第１テンション調整バーの位置を変動させることなく、前記コレットに対する前記第２テンション調整バー及び前記トラバースの距離を変動させる、請求項４に記載のガラス繊維の製造装置。
【請求項６】
前記駆動装置は、前記コレットに巻き取られた前記ガラスストランドからなるケーキの直径に応じて、前記コレットに対する前記テンション調整バー及び前記トラバースの距離を変動させる、請求項４に記載のガラス繊維の製造装置。
【請求項７】
複数のガラスフィラメントをギャザリングシューにより集束させてガラスストランドを形成する集束工程と、
前記ガラスストランドをコレットにより巻き取る巻き取り工程と、
前記ギャザリングシューと前記コレットの間に配置されたテンション調整バーを前記ガラスストランドと摺接させることで前記ガラスストランドのテンションを制御するテンション調整工程と、
を備えたガラス繊維の製造方法であって、
前記テンション調整工程中に、前記テンション調整バーを回転させることにより、前記テンション調整バーにおける前記ガラスストランドとの摺接面を変更する、ガラス繊維の製造方法。
【請求項８】
前記テンション調整工程中に、前記ガラスストランドが前記摺接面を通過する速度よりも遅い速度で前記テンション調整バーを回転させる、請求項７に記載のガラス繊維の製造方法。
【請求項９】
前記テンション調整バーは、前記ガラスストランドの上流側の第１テンション調整バー、及び前記ガラスストランドの下流側の第２テンション調整バーを含み、
前記テンション調整工程中に、前記第１テンション調整バー及び前記第２テンション調整バーの両方の前記摺接面を変更する、請求項７に記載のガラス繊維の製造方法。
【請求項１０】
前記テンション調整バーと前記コレットとの間に配置されたトラバースによって、前記ガラスストランドの延在方向と交差する方向に沿って前記ガラスストランドを往復移動させる往復工程を備え、
前記テンション調整工程中かつ前記往復工程中に、前記テンション調整バーと前記トラバースとの位置関係を保ちつつ、前記コレットに対する前記テンション調整バー及び前記トラバースの距離を変動させる、請求項７に記載のガラス繊維の製造方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、ガラス繊維の製造装置、及びガラス繊維の製造方法に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
従来、ガラス繊維の製造装置としては、ギャザリングシューと、コレットと、ギャザリングシューとコレットとの間に配置されたテンション調整バーとを備えたものがある（例えば、特許文献１参照）。ギャザリングシューは複数のガラスフィラメントを集束させてガラスストランドを形成する。コレットは、ガラスストランドを巻き取る。そして、テンション調整バーは、ガラスストランドと摺接しつつガラスストランドのテンションを制御する。これにより、ガラスストランドのテンションを安定させることができる。その結果、ガラスストランドがコレットに巻き取られてなるケーキの質を安定して良好とすることができる。
【先行技術文献】
【特許文献】
【０００３】
特開２０１５－１３７２２２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、上記のようなガラス繊維の製造装置では、テンション調整バーの周方向の一部にガラスストランドが摺接し続けると、例えば、テンション調整バーの周方向の一部が削れてしまう。また、例えば、テンション調整バーの周方向の一部に集束剤が蓄積されることによってガムアップが生じてしまう。これらのことから、テンション調整バーでの摩擦が増大してしまうという問題があった。このことは、ガラスストランドに毛羽や糸切れを発生させる原因となる。
【０００５】
本発明の目的は、テンション調整バーでの摩擦の増大を抑制可能としたガラス繊維の製造装置、及びガラス繊維の製造方法を提供することにある。
【課題を解決するための手段】
【０００６】
［１］上記課題を解決するガラス繊維の製造装置は、複数のガラスフィラメントを集束させてガラスストランドを形成するギャザリングシューと、前記ガラスストランドを巻き取るコレットと、前記ギャザリングシューと前記コレットの間に配置され、前記ガラスストランドと摺接しつつ前記ガラスストランドのテンションを制御するためのテンション調整バーと、を備えたガラス繊維の製造装置であって、前記テンション調整バーを回転させることにより、前記テンション調整バーにおける前記ガラスストランドとの摺接面を変更する摺接面変更装置を備える。
【０００７】
同構成によれば、摺接面変更装置によって、テンション調整バーが回転されることにより、テンション調整バーにおけるガラスストランドとの摺接面が変更される。よって、例えば、テンション調整バーの周方向の一部が局部的に削れることが抑制される。また、例えば、ガラスフィラメントに塗布された集束剤がテンション調整バーの周方向の一部に蓄積されることに基づくガムアップの発生が抑制される。これらのことから、テンション調整バーでの摩擦の増大が抑制される。その結果、例えば、ガラスストランドにおける毛羽や糸切れの発生が抑制される。
【０００８】
［２］上記［１］に記載のガラス繊維の製造装置において、前記摺接面変更装置は、前記ガラスストランドが前記摺接面を通過する速度よりも遅い速度で前記テンション調整バーを回転させることが好ましい。
【０００９】
同構成によれば、例えば、ガラスストランドがテンション調整バーに巻き付いてしまうことが抑制される。すなわち、ガラスストランドが摺接面を通過する速度以上の速度でテンション調整バーが回転されると、ガラスストランドがテンション調整バーに巻き付いてしまう虞があるが、これが抑制される。
【００１０】
［３］上記［１］または上記［２］に記載のガラス繊維の製造装置において、前記テンション調整バーは、前記ガラスストランドの上流側の第１テンション調整バー、及び前記ガラスストランドの下流側の第２テンション調整バーを含み、前記摺接面変更装置は、前記第１テンション調整バー及び前記第２テンション調整バーの両方の前記摺接面を変更することが好ましい。
（【００１１】以降は省略されています）
