公開番号2025083570
公報種別公開特許公報(A)
公開日2025-05-30
出願番号2025043589,2023104632
出願日2025-03-18,2012-09-07
発明の名称インタ予測方法及びその装置
出願人エルジーエレクトロニクスインコーポレイティド,LG ELECTRONICS INC.
代理人個人,個人,個人,個人,個人
主分類H04N 19/52 20140101AFI20250523BHJP(電気通信技術)
要約【課題】複雑度を減少させ、符号化/復号効率を向上させることができる映像符号化方法及び装置を提供すること。
【解決手段】本発明に係るインタ予測方法は、現予測ユニットに対応する予測対象ブロックのマージ候補リストを生成するステップ、マージ候補リストを構成する複数のマージ候補のうち一つに基づいて、予測対象ブロックの動き情報を導出するステップ、及び導出された動き情報に基づいて予測対象ブロックに対して予測を行うことによって、現予測ユニットに対応する予測ブロックを生成するステップを含む。

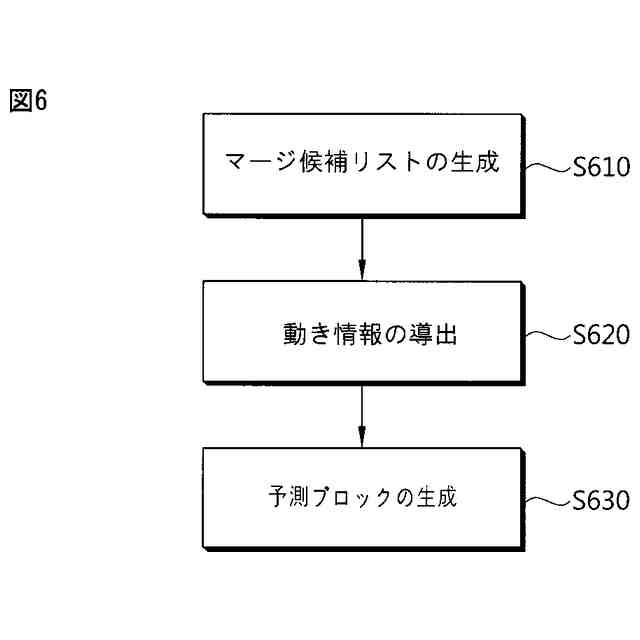

【選択図】図6
特許請求の範囲【請求項１】
復号器により実行される映像復号方法であって、
並列マージユニット領域のサイズを表す並列マージレベルについての情報を受信するステップと、
マージモードを現ブロックに適用するかを表すマージフラグ情報を獲得するステップと、
前記マージモードが前記現ブロックに適用されることを示す前記マージフラグ情報に基づいて、前記現ブロックに対する複数の空間マージ候補を導出するステップと、
前記現ブロックに対する前記複数の空間マージ候補を含むマージ候補リストを構成するステップと、
前記マージ候補リスト内の前記複数の空間マージ候補の一つに基づいて前記現ブロックの動き情報を導出するステップと、
前記導出された動き情報に基づいて前記現ブロックの予測サンプルを導出するステップと、
前記予測サンプルに基づいて復元ピクチャを生成するステップと、を含み、
前記並列マージユニット領域のサイズは前記並列マージレベルについての情報に基づいて導出され、
前記現ブロックは、前記並列マージユニット領域に属し、
前記現ブロックは予測ユニット（ＰＵ）と関連し、前記予測ユニット（ＰＵ）は符号化ユニットから分割された複数のＰＵの一つであり、
前記並列マージユニット領域のサイズより小さいサイズを有し、前記並列マージユニット領域内に位置する前記ＰＵに対して、前記複数の空間マージ候補は、前記並列マージユニット領域と同じサイズを有する２Ｎ×２ＮＰＵの複数の空間マージ候補と同一であり、
前記並列マージユニット領域と同じサイズを有する前記２Ｎ×２ＮＰＵの前記複数の空間マージ候補は、前記並列マージユニット領域の、左下隅に最も近く位置するブロック、左側に隣接するブロック、右上隅に最も近く位置するブロック、上側に隣接するブロック、及び左上隅に最も近く位置するブロックから導出され、
前記並列マージレベルについての情報は、ピクチャパラメータセットを介して受信される、映像復号方法。
続きを表示（約 1,500 文字）【請求項２】
前記並列マージレベルについての情報の値が０であることに基づいて、前記並列マージユニット領域の前記サイズは、４×４である、請求項１に記載の映像復号方法。
【請求項３】
前記並列マージレベルについての情報の値が０より大きいことに基づいて、前記並列マージユニット領域に含まれる前記複数のＰＵのそれぞれに対する動き情報は並列に導出される、請求項１に記載の映像復号方法。
【請求項４】
前記並列マージレベルについての情報の値が１であることに基づいて、前記並列マージユニット領域のサイズは８×８であり、
前記並列マージレベルについての情報の値が２であることに基づいて、前記並列マージユニット領域のサイズは１６×１６である、請求項１に記載の映像復号方法。
【請求項５】
前記並列マージレベルについての情報の値が３であることに基づいて、前記並列マージユニット領域の前記サイズは、３２×３２であり、
前記並列マージレベルについての情報の値が４であることに基づいて、前記並列マージユニット領域の前記サイズは、６４×６４である、請求項１に記載の映像復号方法。
【請求項６】
前記符号化ユニットのサイズが８×８であり、前記並列マージユニット領域のサイズが４×４より大きいことに基づいて、前記複数のＰＵは前記複数の空間マージ候補を共有する（share）、請求項１に記載の映像復号方法。
【請求項７】
符号化器により実行される映像符号化方法であって、
マージモードが現ブロックに適用されるかに基づいてマージフラグ情報を生成するステップと、
前記マージモードが前記現ブロックに適用されることを示す前記マージフラグ情報に基づいて、現ブロックに対する複数の空間マージ候補を導出するステップと、
前記現ブロックに対する前記複数の空間マージ候補を示すマージ候補リストを構成するステップと、
前記マージ候補リストからマージ候補を選択するステップと、
前記マージ候補リストから前記選択されたマージ候補を示すマージインデックス情報を生成するステップと、
並列マージユニット領域のサイズを示す並列マージレベルを導出するステップと、
前記並列マージレベルについての情報を生成するステップと、
前記マージフラグ情報、前記マージインデックス情報、及び前記並列マージレベルについての情報を含む映像情報を符号化するステップを含み、
前記並列マージユニット領域のサイズは、前記並列マージレベルについての情報に基づいて表され、
前記現ブロックは、前記並列マージユニット領域に属し、
前記現ブロックは予測ユニット（ＰＵ）と関連し、前記ＰＵはコーディングユニット（ＣＵ）から分割された複数のＰＵの一つであり、
前記並列マージユニット領域のサイズより小さいサイズを有し、前記並列マージユニット領域内に位置する前記ＰＵに対して、前記複数の空間マージ候補は、前記並列マージユニット領域と同じサイズの２Ｎ×２ＮＰＵの複数の空間マージ候補と同一であり、
前記並列マージユニット領域のサイズと同じサイズを有する２Ｎ×２ＮＰＵの複数の空間マージ候補は、前記並列マージユニット領域の、左下隅に最も近く位置するブロック、左側に隣接するブロック、右上隅に最も近く位置するブロック、上側に隣接するブロック、及び左上隅に最も近く位置するブロックから導出され、
前記並列マージレベルについての情報は、ピクチャパラメータセットを介して送られる、映像符号化方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は映像処理に関し、より詳細にはインタ予測方法及び装置に関するものである。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
近年、高解像度（ＨＤ）映像及び超高解像度（ＵＨＤ）映像のような高解像度、高品質な映像への需要が、多様な分野において増加しつつある。映像データが高解像度、高品質になるほど、既存の映像データに比べて相対的に伝送される情報量又はビット量が増加するため、既存の有線無線の広帯域ネットワークのような媒体を用いて映像データを伝送する場合、又は既存の記憶媒体を用いて映像データを記憶する場合、伝送コスト及び記憶コストが増加する。このような問題を解決するために、高能率の映像圧縮技術が用いられる。
【０００３】
映像圧縮技術としては、現ピクチャの前及び／又は後のピクチャから現ピクチャに含まれる画素値を予測するインタ予測技術、現ピクチャ内の画素情報を用いて現ピクチャに含まれた画素値を予測するイントラ予測技術、出現頻度の高い値に短い符号語を割り当て、出現頻度の低い値に長い符号語を割り当てるエントロピ符号化技術など、多様な技術が存在する。このような映像圧縮技術を用いて映像データを効果的に圧縮して伝送又は記憶することができる。
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明の技術的課題は、複雑度を減少させ、符号化／復号効率を向上させることができる映像符号化方法及び装置を提供することにある。
【０００５】
本発明の別の技術的課題は、複雑度を減少させ、符号化／復号効率を向上させることができる映像復号方法及び装置を提供することにある。
【０００６】
本発明のまた別の技術的課題は、複雑度を減少させ、符号化／復号効率を向上させることができるインタ予測方法及び装置を提供することにある。
【０００７】
本発明の更に別の技術的課題は、複雑度を減少させ、符号化／復号効率を向上させることができるマージ候補リスト生成方法及び装置を提供することにある。
【課題を解決するための手段】
【０００８】
本発明の一実施形態はインタ予測方法である。この方法は、現予測ユニット（ｃｕｒｒｅｎｔＰｒｅｄｉｃｔｉｏｎＵｎｉｔ、ｃｕｒｒｅｎｔＰＵ）に対応する予測対象ブロックのマージ候補リストを生成するステップと、マージ候補リストを構成する複数のマージ候補のうち一つに基づいて、予測対象ブロックの動き情報を導出するステップと、導出された動き情報に基づいて予測対象ブロックに対して予測を行うことによって、現予測ユニットに対応する予測ブロックを生成するステップとを含み、現予測ユニットはマージ候補共有単位に属する予測ユニットであり、マージ候補リスト生成ステップにおいては、複数の第１マージ候補から構成された第１マージ候補リスト及び複数の第２マージ候補から構成された第２マージ候補リストのうち一つを選択的に生成し、複数の第１マージ候補は、予測対象ブロックの位置及び大きさに基づいて決定された複数の第１ブロックの動き情報であり、複数の第２マージ候補は、マージ候補共有単位に対応するブロックの位置及び大きさに基づいて決定された複数の第２ブロックの動き情報である。
【０００９】
マージ候補リスト生成ステップにおいて、第１マージ候補リストが生成されるか、又は第２マージ候補リストが生成されるかは、マージ候補共有単位で決定され、第２マージ候補リストが生成されると決定された場合、マージ候補共有単位内のすべての予測ユニットは第２マージ候補リストを共有する。
【００１０】
マージ候補共有単位は、現予測ユニットが属する現符号化ユニット（ｃｕｒｒｅｎｔＣｏｄｉｎｇＵｎｉｔ、ｃｕｒｒｅｎｔＣＵ）であり、複数の第２マージ候補は、現符号化ユニットに対応する復号対象ブロックの位置及び大きさに基づいて決定された複数の第２ブロックの動き情報である。
（【００１１】以降は省略されています）
