公開番号2025082951
公報種別公開特許公報(A)
公開日2025-05-30
出願番号2023196538
出願日2023-11-20
発明の名称電池パックと、それを用いた電子機器ユニット
出願人株式会社サンエス
代理人弁理士法人前田特許事務所
主分類H01M 50/296 20210101AFI20250523BHJP(基本的電気素子)
要約【課題】無線通信機能への悪影響の発生を抑制する。

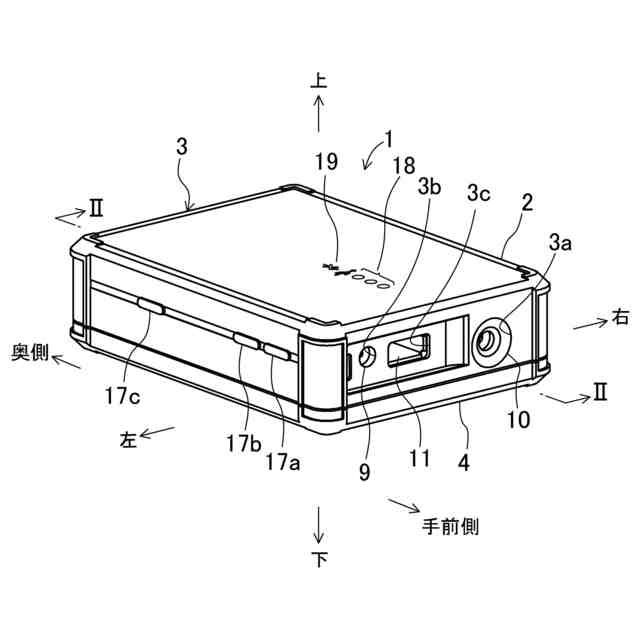

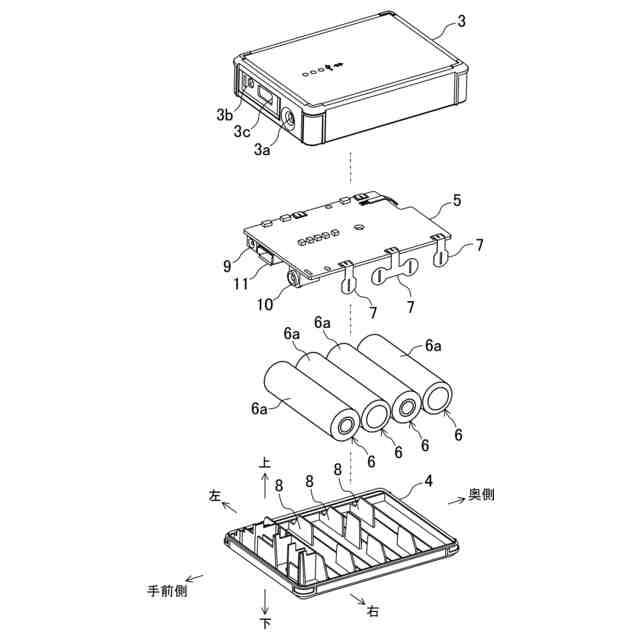

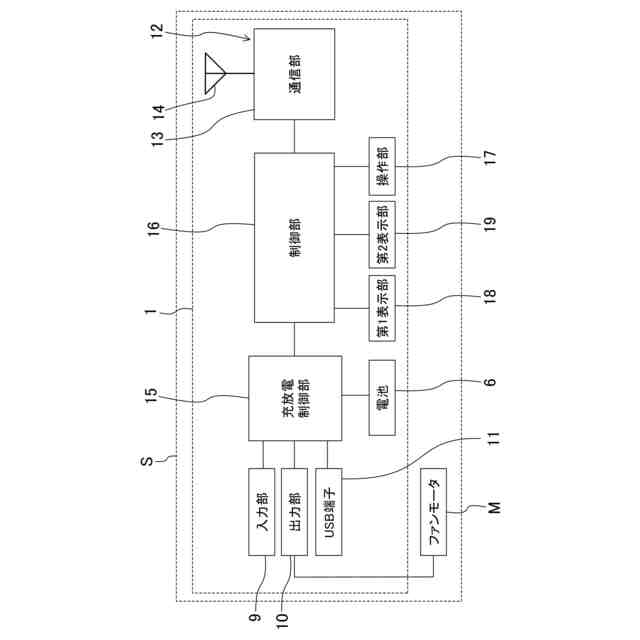

【解決手段】電池パック1は、本体ケース2と、本体ケース2内に設けられた基板5と、本体ケース2内に設けられ、基板5の一面側に配置された電池セル6と、入力部9及び出力部10と、出力部10からの出力を制御する制御部16とを備えている。制御部16は、基板5に実装されている。電池セル6は外周ケースを有している。基板5の一面側には、制御部16に接続された無線モジュール12が配置されている。無線モジュール12は、無線アンテナ14を有している。
【選択図】図12
特許請求の範囲【請求項１】

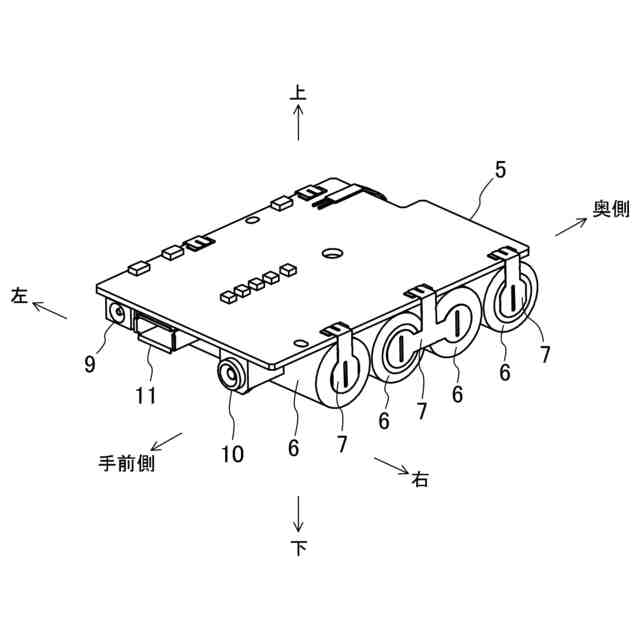

本体ケースと、前記本体ケース内に設けられた第１の基板と、前記本体ケース内に設けられ、前記第１の基板の一面側に配置された電池セルと、前記電池セルへの充電用の入力部と、前記電池セルからの放電用の出力部と、前記出力部からの出力を制御する制御部と、を備えた電池パックであって、
前記制御部は、前記第１の基板に実装され、

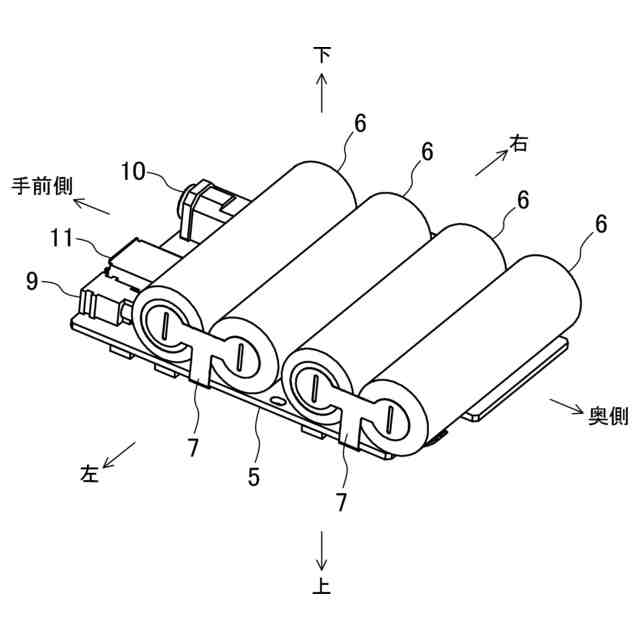

前記電池セルは、筒状の外周ケースを有し、

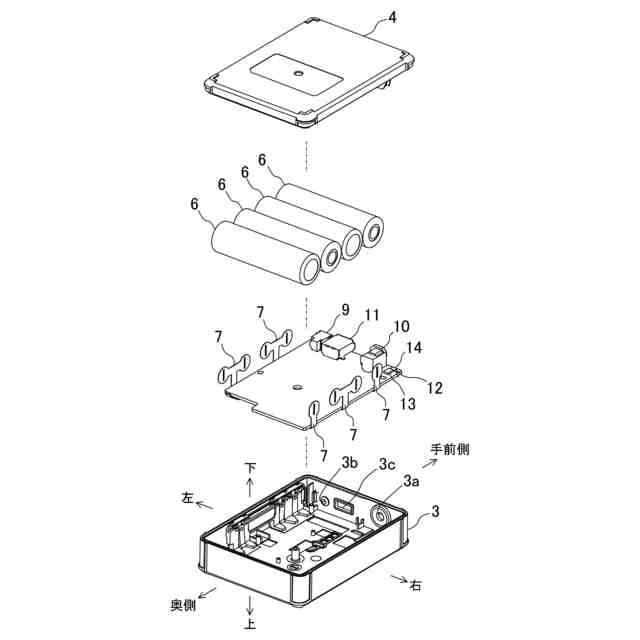

前記第１の基板の一面側には、前記制御部に接続された無線モジュールが配置され、前記無線モジュールは、無線アンテナを有している、電池パック。
続きを表示（約 1,100 文字）【請求項２】
前記外周ケースは、金属製で、円筒状である請求項１に記載の電池パック。
【請求項３】
前記第１の基板の一面側に、前記入力部、前記出力部及び前記無線モジュールが配置されている、請求項１または２に記載の電池パック。
【請求項４】

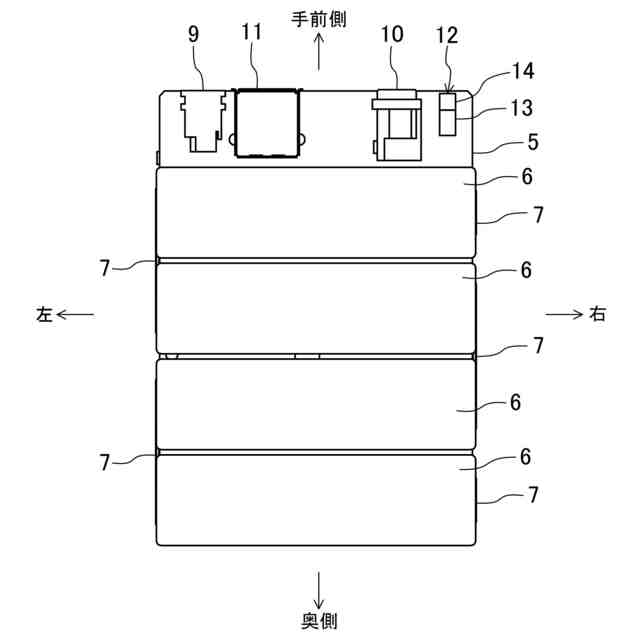

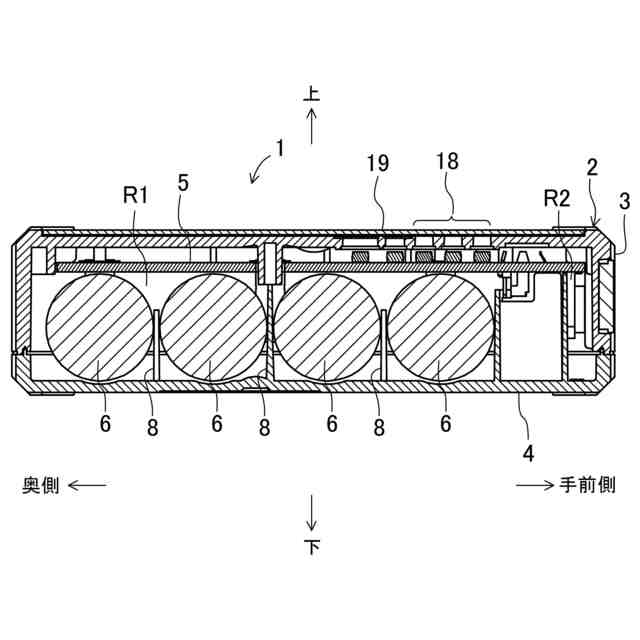

前記本体ケース内における前記第１の基板の一面側には、複数の前記電池セルが所定方向に並んだ状態で収容される電池セル収容部と、前記電池セル収容部外で前記入力部、前記出力部及び前記無線モジュールが収容される機能部品収容部とが設けられている、請求項３に記載の電池パック。
【請求項５】
前記機能部品収容部には、前記第１の基板の外周部に設けられた前記入力部、前記出力部及び前記無線モジュールが配置されている、請求項４に記載の電池パック。
【請求項６】
前記機能部品収容部における前記第１の基板の外周部であって、前記第１の基板の面方向について前記入力部の前記出力部を挟んで反対側、または、前記出力部の前記入力部を挟んで反対側に、前記無線モジュールが配置されている、請求項５に記載の電池パック。
【請求項７】
前記機能部品収容部における前記第１の基板の外周部であって、前記入力部と前記出力部との間にＵＳＢ（ＵｎｉｖｅｒｓａｌＳｅｒｉａｌＢｕｓ）端子が配置され、前記第１の基板の面方向について前記入力部の前記ＵＳＢ端子を挟んで反対側、または、前記出力部の前記ＵＳＢ端子を挟んで反対側に、前記無線モジュールが配置されている、請求項６に記載の電池パック。
【請求項８】
本体ケースと、前記本体ケース内に設けられた第１の基板と、前記本体ケース内に設けられ、前記第１の基板の一面側に配置された電池セルと、前記電池セルへの充電用の入力部と、前記電池セルからの放電用の出力部と、前記出力部からの出力を制御する制御部と、を備えた電池パックであって、
前記電池セルは、筒状の外周ケースを有し、
前記本体ケース内における前記第１の基板の一面側に、前記第１の基板とは別の第２の基板が配置され、前記第２の基板の前記電池セルに対向する面には、前記制御部に接続された無線モジュールが配置され、前記無線モジュールは、無線アンテナを有している、電池パック。
【請求項９】
前記外周ケースは、金属製で、円筒状である請求項８に記載の電池パック。
【請求項１０】
請求項１から９のいずれか一つに記載の電池パックと、前記電池パックから電源供給を受ける電子機器とを備えた電子機器ユニット。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電池パックと、それを用いた電子機器ユニットに関するものである。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
近年、電池パックの大容量化により、この電池パックを用いた例えばファン付き冷却服や、ヒータ付き加温服などの電子機器ユニットが市販されている。
【０００３】
前記電池パックは、本体ケースと、この本体ケース内に設けられた基板と、この基板の一面側に配置された電池セルと、前記電池セルに対する充電用の入力部、及び前記電池セルからの放電用の出力部と、前記出力部からの出力を制御する制御部と、を備えた構成となっている。また、前記入力部、出力部、制御部は、第１の基板に実装されている。
【０００４】
さらに、前記第１の基板の他面側には、前記制御部に接続された無線モジュールを配置し、この無線モジュールは、無線アンテナを有する構成となっている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００５】
特開２０２０－１９４６３９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
前記従来例では、前記基板の一面側に電池セル、他面側に無線モジュールを配置することで、無線モジュールを、電池セルから遠ざけ、電池セルの金属外周面（外周ケース面）による無線通信機能への影響抑制を図ろうとしている。
【０００７】
しかしながら、このような構成にすると、無線モジュールは本体ケースの表面側に近接した状態となり、このことが、近年、無線通信機能への悪影響を発生させる事例が見いだされた。
【０００８】
つまり、電池パックは、例えば衣服のポケットなどに収納されて使用されるが、このポケット内に金属製カギを入れていた場合に、金属製カギと無線モジュールが近接した状態となるので、無線通信機能への悪影響が発生することがある。
【０００９】
特に、近年は、例えば自動車のカギとして無線キーが使用されることが多いのであるが、無線キーが電池パックの無線モジュールに近接すると、両者の干渉により、電池パック側でも、自動車側でも、無線通信機能への悪影響が発生することがある。
【００１０】
そこで、本発明は無線通信機能への悪影響の発生を抑制することを目的とするものである。
【課題を解決するための手段】
（【００１１】以降は省略されています）
