特許ウォッチ

公開番号2025082902
公報種別公開特許公報(A)
公開日2025-05-30
出願番号2023196446
出願日2023-11-20
発明の名称粘着シート及びこれを用いた加飾粘着シート
出願人日榮新化株式会社
代理人
主分類C09J 7/29 20180101AFI20250523BHJP(染料;ペイント;つや出し剤;天然樹脂;接着剤;他に分類されない組成物;他に分類されない材料の応用)
要約【課題】PPに対して優れた粘着力を示す粘着シートと、これを用いた加飾粘着シートとを提供する。
【解決手段】粘着シート12は、加飾シートを被着体に貼り付けるために使用される粘着シートであって、粘着剤層3を備えている。ポリプロピレン板に対する貼り付け後24時間経過時の23℃、相対湿度50%下で剥離角度180度、剥離速度300mm/minの条件での粘着力は10N/25mm以上であり、ポリプロピレン板に対する貼り付け後48時間経過時の100℃、剥離角度180度、剥離速度300mm/minの条件での粘着力は5.0N/25mm以上である。
【選択図】図1
特許請求の範囲【請求項１】
加飾シートを被着体に貼り付けるために使用される粘着シートであって、
粘着剤層を備えており、
ポリプロピレン板に対する貼り付け後２４時間経過時の２３℃、相対湿度５０％下で剥離角度１８０度、剥離速度３００ｍｍ／ｍｉｎの条件での粘着力は１０Ｎ／２５ｍｍ以上であり、
ポリプロピレン板に対する貼り付け後４８時間経過時の１００℃、剥離角度１８０度、剥離速度３００ｍｍ／ｍｉｎの条件での粘着力は５．０Ｎ／２５ｍｍ以上である粘着シート。
続きを表示（約 890 文字）【請求項２】
前記粘着剤層の２３℃における貯蔵弾性率は、１．０×１０
５
Ｐａより大きく１．０×１０
８
Ｐａ以下である、請求項１に記載の粘着シート。
【請求項３】
前記粘着剤層の２３℃における貯蔵弾性率は、１．０×１０
６
Ｐａより大きく１．０×１０
７
Ｐａ以下である、請求項２に記載の粘着シート。
【請求項４】
２３℃における前記粘着剤層の破断伸度は４００％以上であり、
１００℃における前記粘着剤層の破断伸度は、２３℃における前記粘着剤層の破断伸度よりも大きい、請求項１に記載の粘着シート。
【請求項５】
前記粘着剤層は、アクリル酸ブチルに由来する単位を含むアクリル共重合体を有し、前記アクリル酸ブチルに由来する単位の含有量は、前記アクリル共重合体の全質量に対して、３０質量％以上である請求項１～４のうちいずれか１項に記載の粘着シート。
【請求項６】
樹脂シートを有する加飾シートと、
前記樹脂シートの一方の面に貼り付けられた粘着剤層とを備えた加飾粘着シートであって、
ポリプロピレン板に対する貼り付け後２４時間経過時の２３℃、相対湿度５０％下で剥離角度１８０度、剥離速度３００ｍｍ／ｍｉｎの条件での前記粘着剤層の粘着力は１０Ｎ／２５ｍｍ以上であり、
ポリプロピレン板に対する貼り付け後４８時間経過時の１００℃、剥離角度１８０度、剥離速度３００ｍｍ／ｍｉｎの条件での前記粘着剤層の粘着力は５．０Ｎ／２５ｍｍ以上である加飾粘着シート。
【請求項７】
前記樹脂シートは、主材料としてポリプロピレンを含む、請求項６に記載の加飾粘着シート。
【請求項８】
前記粘着剤層は、アクリル酸ブチルに由来する単位を含むアクリル共重合体を有し、前記アクリル酸ブチルに由来する単位の含有量は、前記アクリル共重合体の全質量に対して、３０質量％以上である請求項６又は７に記載の加飾粘着シート。

発明の詳細な説明【技術分野】
【０００１】
本明細書に開示された技術は、物品の加飾成形に用いる粘着シートに関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
自動車の内装品や外装品、建築用品及び日用品等を装飾する目的で、加飾成形が行われている。例えば、特開２０１４－１５９１５４（特許文献１）には、アクリル系の基材レス粘着シートを樹脂製基材の背面に貼り付け、加飾粘着シートとして用いることが記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１４－１５９１５４
【発明の概要】
【発明が解決しようとする課題】
【０００４】
近年、比重が軽く、加工性が良いポリプロピレン（以下「ＰＰ」と略記する）が被着体及び加飾シートの材料として注目されつつある。しかしながら、ＰＰは無極性の材料であるため、例えば被着体がＰＰにより構成されている場合に加飾粘着シートがうまく貼り付かない場合がある。成形時に加熱されるため、常温下のみならず、高温下でも加飾粘着シートが被着体に対して強い粘着力を持つことが望まれている。
【０００５】
本発明の目的は、ＰＰに対して優れた粘着力を示す粘着シートと、これを用いた加飾粘着シートとを提供することにある。
【課題を解決するための手段】
【０００６】
本明細書に開示された粘着シートの一例は、加飾シートを被着体に貼り付けるために使用される粘着シートであって、粘着剤層を備えている。ポリプロピレン板に対する貼り付け後２４時間経過時の２３℃、相対湿度５０％下で剥離角度１８０度、剥離速度３００ｍｍ／ｍｉｎの条件での粘着力は１０Ｎ／２５ｍｍ以上であり、ポリプロピレン板に対する貼り付け後４８時間経過時の１００℃下で剥離角度１８０度、剥離速度３００ｍｍ／ｍｉｎの条件での粘着力は５．０Ｎ／２５ｍｍ以上である。
【発明の効果】
【０００７】
本明細書に開示された粘着シートは、ＰＰに対して優れた粘着力を示すので、ＰＰ製被着体を用いた加飾成形や、ＰＰ製樹脂シートを有する加飾シートを用いた加飾成形に好ましく用いられる。
【図面の簡単な説明】
【０００８】
図１は、本開示の実施形態に係る粘着シートの一例を示す断面図である。

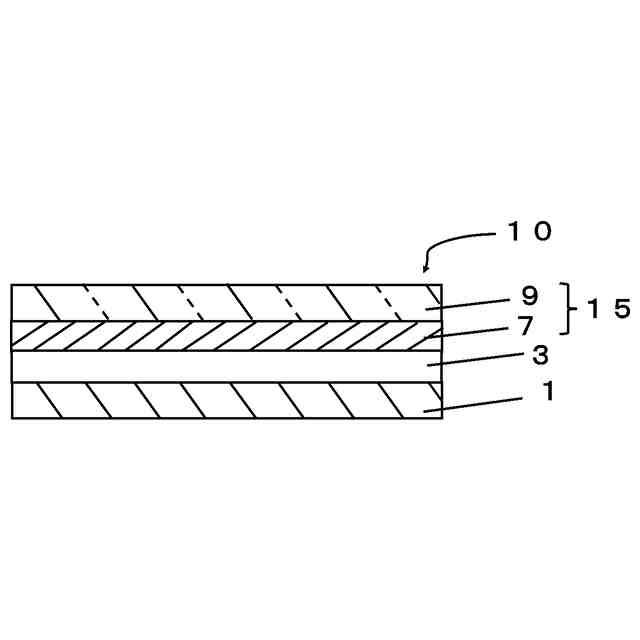

図２は、本開示の実施形態に係る加飾粘着シートの一例を示す断面図である。

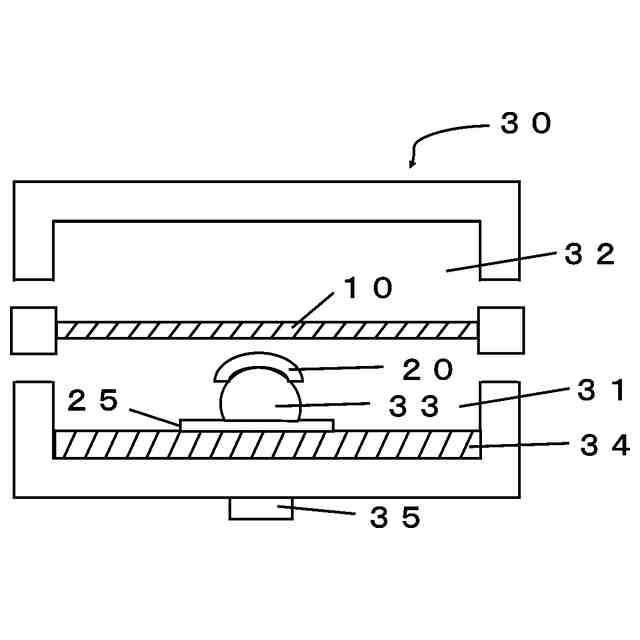

図３は、加飾粘着シートを使用する真空圧空成形装置の一例を示す図である。
図４は、実施例１で作製した粘着シートと比較例２で準備した粘着シートとをそれぞれ備えた加飾粘着シートを用いてＴＯＭ成形を行った結果を示す写真図である。
【発明を実施するための形態】
【０００９】

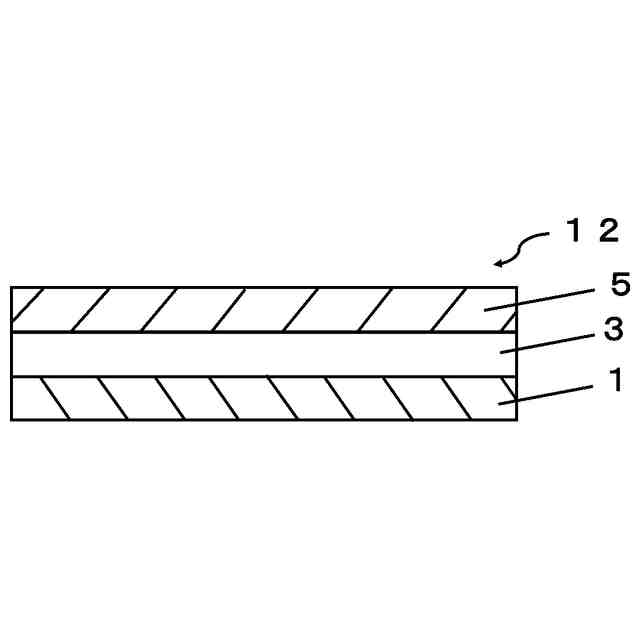

図１は、本開示の実施形態に係る粘着シートの一例を示す断面図である。同図に示す粘着シート１２は、粘着剤層３と、粘着剤層３の一方の面に貼り合わされた第１の剥離ライナー１と、粘着剤層３の他方の面に貼り合わされた第２の剥離ライナー５とを備えている。粘着シート１２は、後述のように加飾シートを被着体に貼り付けるために使用される粘着シートである。
【００１０】
粘着剤層３のＰＰ板に対する貼り付け後２４時間経過時の２３℃、相対湿度５０％下で剥離角度１８０度、剥離速度３００ｍｍ／ｍｉｎの条件での粘着力は、１０Ｎ／２５ｍｍ以上である。粘着剤層３のＰＰ板に対する貼り付け後４８時間経過時の１００℃、剥離角度１８０度、剥離速度３００ｍｍ／ｍｉｎの条件での粘着力は５．０Ｎ／２５ｍｍ以上である。

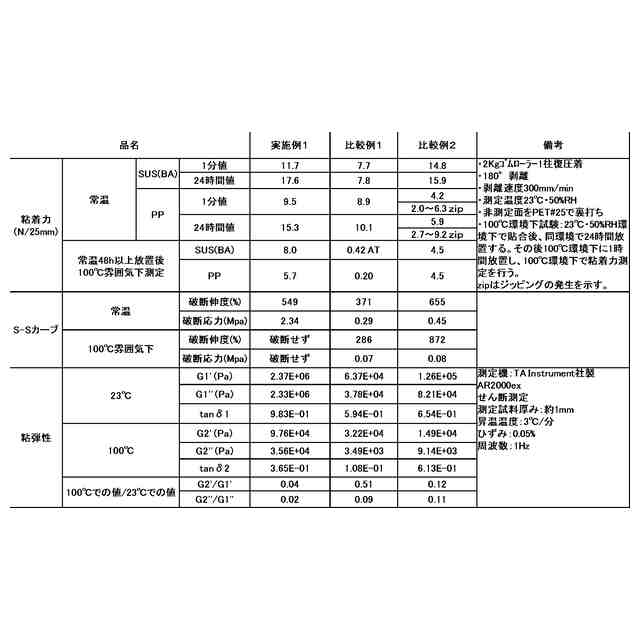

（【００１１】以降は省略されています）

関連特許
