公開番号2025080411
公報種別公開特許公報(A)
公開日2025-05-26
出願番号2023193525
出願日2023-11-14
発明の名称給湯器
出願人株式会社パロマ
代理人弁理士法人暁合同特許事務所
主分類F24D 3/10 20060101AFI20250519BHJP(加熱;レンジ;換気)
要約【課題】注水弁から勢いよく注がれた熱媒がシスターンの隔壁に当たって給水口より漏れることを防止する。
【解決手段】本開示の給湯暖房機1は、暖房用の熱媒を貯留するシスターン70と、シスターン70に熱媒を自動補給するための注水弁100と、を備える給湯暖房機1であって、シスターン70は、シスターン70に熱媒を手動補水するための給水口80Bと、注水弁100が取り付けられる注水口80Aと、注水口80Aの下方に位置する隔壁90と、を有し、注水弁100は、熱媒が流れる第1流路P1を有する弁本体101と、弁本体101の下方に連なり第1流路P1に連通する第2流路P2を有する吐出部102と、を有し、吐出部102は、第2流路P2の下端に位置してシスターン70に向けて熱媒を吐出する吐出口102Aを有し、第2流路P2の内壁には、吐出口102Aに近づくにつれて給水口80Bから離れるように傾斜する傾斜面105が形成されている。
【選択図】図6
特許請求の範囲【請求項１】
暖房用の熱媒を貯留するシスターンと、
前記シスターンに前記熱媒を自動補給するための注水弁と、を備える給湯器であって、
前記シスターンは、前記シスターンに前記熱媒を手動補水するための給水口と、前記注水弁が取り付けられる注水口と、前記注水口の下方に位置する隔壁と、を有し、
前記注水弁は、前記熱媒が流れる第１流路を有する弁本体と、前記弁本体の下方に連なり前記第１流路に連通する第２流路を有する吐出部と、を有し、
前記吐出部は、前記第２流路の下端に位置して前記シスターンに向けて前記熱媒を吐出する吐出口を有し、
前記第２流路の内壁には、前記吐出口に近づくにつれて前記給水口から離れるように傾斜する傾斜面が形成されている、給湯器。
続きを表示（約 140 文字）【請求項２】
前記第２流路は、前記第１流路側から前記吐出口側に向かうにつれて長円状の断面から円形の断面に変化する先細り形状に形成され、
前記第２流路の内壁における前記吐出口側でかつ前記傾斜面と反対側にはＲ形状をなす吐出口端面が形成されている、請求項１に記載の給湯器。

発明の詳細な説明【技術分野】
【０００１】
本開示は、給湯器に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
給湯器に用いられるシスターンとして、特開２０１９－１７４０４９号公報（下記特許文献１）に記載のシスターンが知られている。このシスターンは、筐体と、第１水位電極と、第２水位電極と、を有している。筐体には、補水口と、排出口と、戻り接続口と、往き接続口と、が設けられている。補水口、排出口、戻り接続口及び往き接続口は、筐体の内部と連通している。戻り接続口から、暖房回路を循環した水が筐体内に戻り、往き接続口から、暖房回路を循環するように筐体内から水が送出される。筐体の内部には、流路が設けられている。流路は、一方端と、他方端と、を有している。流路は、一方端において、戻り接続口に接続されている。流路は、流路上壁と、流路底壁と、第１流路側壁と、第２流路側壁と、を有している。流路上壁の第１部分は、戻り接続口と対向している。このため、戻り接続口から筐体の内部に戻る水は、流路上壁の第１部分と衝突し、流速が低減される。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－１７４０４９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記のシスターンにおいて、戻り接続口の近傍に、熱媒としての水を手動補水するための補給口が設けられる場合がある。その場合、戻り接続口から筐体の内部に戻る水が流路上壁の第１部分に勢いよく当たり、水はねによって補給口から水が漏れるおそれがある。通常、補給口にはゴム栓がしてあるが、メンテナンスの際に付け忘れる可能性があり、その場合に補給口からシスターン外部に水漏れするおそれがある。
【課題を解決するための手段】
【０００５】
本開示の給湯器は、暖房用の熱媒を貯留するシスターンと、前記シスターンに前記熱媒を自動補給するための注水弁と、を備える給湯器であって、前記シスターンは、前記シスターンに前記熱媒を手動補水するための給水口と、前記注水弁が取り付けられる注水口と、前記注水口の下方に位置する隔壁と、を有し、前記注水弁は、前記熱媒が流れる第１流路を有する弁本体と、前記弁本体の下方に連なり前記第１流路に連通する第２流路を有する吐出部と、を有し、前記吐出部は、前記第２流路の下端に位置して前記シスターンに向けて前記熱媒を吐出する吐出口を有し、前記第２流路の内壁には、前記吐出口に近づくにつれて前記給水口から離れるように傾斜する傾斜面が形成されている、給湯器である。
【発明の効果】
【０００６】
本開示によれば、注水弁から勢いよく注がれた熱媒がシスターンの隔壁に当たって給水口より漏れることを防止できる。
【図面の簡単な説明】
【０００７】
図１は、実施形態にかかるシスターンを備える給湯暖房機の概略回路図である。

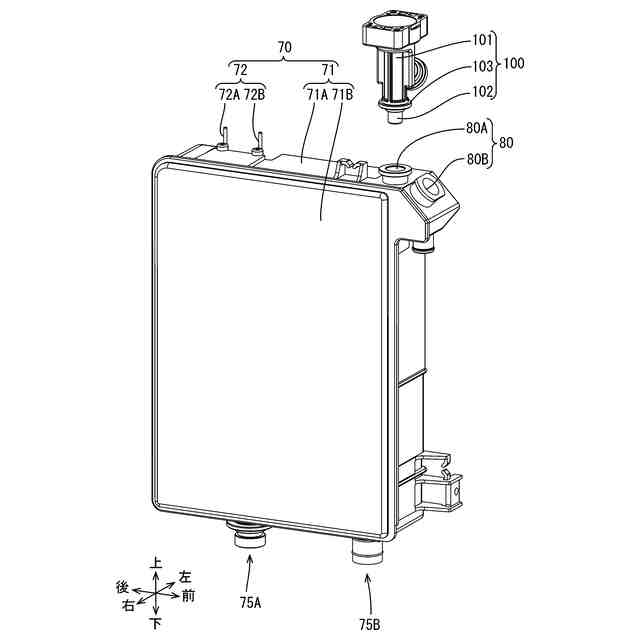

図２は、シスターンと注水弁の斜視図である。
図３は、注水弁が取り付けられたシスターンの平面図である。
図４は、図３のＡ－Ａ断面図である。

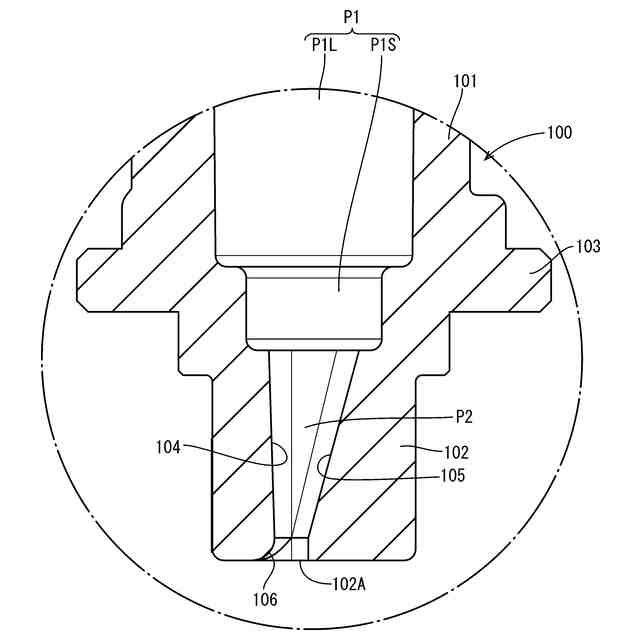

図５は、図４の一部拡大断面図である。

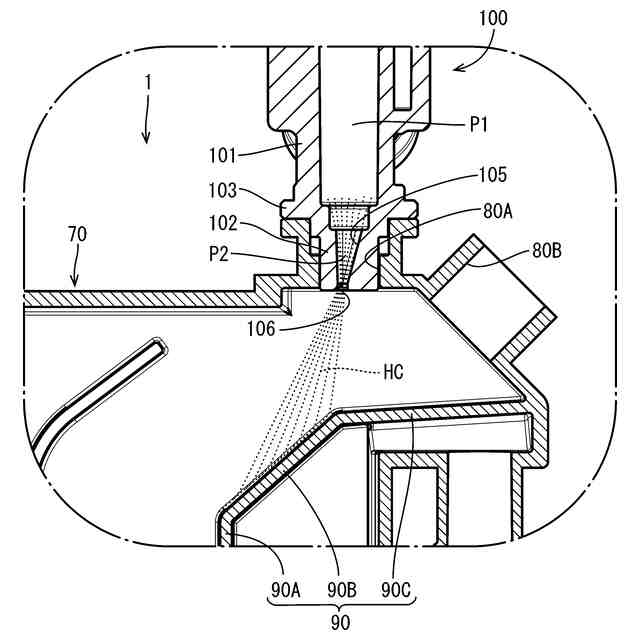

図６は、実施形態にかかる注水弁に熱媒を流した状態を示した断面図である。

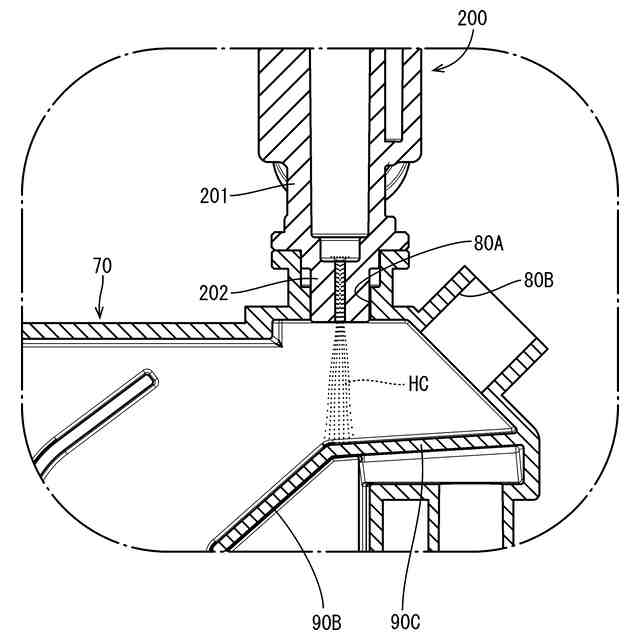

図７は、従来の注水弁に熱媒を流した状態を示した断面図である。
【発明を実施するための形態】
【０００８】
［本開示の実施形態の説明］
最初に本開示の実施態様を列挙して説明する。
（１）本開示の給湯器は、暖房用の熱媒を貯留するシスターンと、前記シスターンに前記熱媒を自動補給するための注水弁と、を備える給湯器であって、前記シスターンは、前記シスターンに前記熱媒を手動補水するための給水口と、前記注水弁が取り付けられる注水口と、前記注水口の下方に位置する隔壁と、を有し、前記注水弁は、前記熱媒が流れる第１流路を有する弁本体と、前記弁本体の下方に連なり前記第１流路に連通する第２流路を有する吐出部と、を有し、前記吐出部は、前記第２流路の下端に位置して前記シスターンに向けて前記熱媒を吐出する吐出口を有し、前記第２流路の内壁には、前記吐出口に近づくにつれて前記給水口から離れるように傾斜する傾斜面が形成されている。
【０００９】
熱媒は、注水弁の第１流路から吐出部の第２流路に流入した後、傾斜面によって向きを変えながら吐出口から隔壁に向けて吐出される。その際、熱媒を隔壁に対して給水口から離れるように斜めに入射させることで隔壁に当たった際のはね返りを防止しやすくなる。したがって、注水弁から勢いよく注がれた熱媒がシスターンの隔壁に当たって給水口より漏れることを防止できる。
【００１０】
（２）（１）に記載の給湯器において、前記第２流路は、前記第１流路側から前記吐出口側に向かうにつれて長円状の断面から円形の断面に変化する先細り形状に形成され、前記第２流路の内壁における前記吐出口側でかつ前記傾斜面と反対側にはＲ形状をなす吐出口端面が形成されている。
第１流路を形成するスライド型を用いて第２流路を形成できるため、金型の構造を複雑にしなくてもよい。第２流路が先細り形状となることで乱流が発生しやすくなり、さらに吐出口端面にＲ形状をとることでコアンダ効果によって熱媒の入射角度をさらに浅くすることが可能である。
（【００１１】以降は省略されています）
