発明の名称蓋体及び蓋付き容器
出願人三甲株式会社
代理人個人,個人
主分類B65D 51/24 20060101AFI20250513BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】従来にはない態様で蓋付き容器に荷物を吊すことを可能にする技術を開示する。
【解決手段】本開示の蓋体30は、容器本体11の上面開口11Kを閉塞する蓋体30であって、荷物を吊すための荷物取付孔43(吊し部)を裏面に備えている。この蓋体30を使用すれば、開状態で起立姿勢にした蓋体30の荷物取付孔43に調理器具や工具等を吊したり、閉状態の蓋体30の荷物取付孔43に荷物を掛けて蓋付き容器内で吊したりすることができる。
【選択図】図2
特許請求の範囲【請求項１】
容器本体の上面開口を閉塞する蓋体であって、
荷物を吊すための吊し部を裏面に備える蓋体。
続きを表示（約 710 文字）【請求項２】
天井壁と、前記天井壁の外縁部から垂下する蓋側壁と、前記天井壁の裏面から突出しかつ前記蓋側壁に接続されている補強リブと、を一体成形された状態に備え、
前記吊し部は、前記補強リブのうち上下方向で前記容器本体の底壁と重なる位置に設けられている請求項１に記載の蓋体。
【請求項３】
請求項１に記載の蓋体と、前記蓋体がヒンジ連結されている容器本体とを有する蓋付き容器であって、
前記蓋体の開方向の限界位置で前記蓋体が起立姿勢になるように前記蓋体の回動範囲を規制する回動規制部を備える蓋付き容器。
【請求項４】
前記吊し部は、回動中心から回動半径の半分より離れた位置に配置されている請求項３に記載の蓋付き容器。
【請求項５】
前記蓋体の裏面から突出し、前記蓋体の回動半径方向と直交する方向に延びる補強リブを備え、
前記吊し部には、前記補強リブを貫通する荷物取付孔が含まれる請求項３に記載の蓋付き容器。
【請求項６】
前記補強リブのうち前記蓋体の回動中心側を向く面には、前記荷物取付孔の開口縁から突出する環状補強突部が備えられ、前記補強リブのうち前記蓋体の回動中心と反対側を向く面には、前記環状補強突部が備えられていない請求項５に記載の蓋付き容器。
【請求項７】
前記蓋体は、
天井壁と、
前記天井壁の外縁部から垂下する蓋側壁と、
前記蓋側壁の内面のうち前記天井壁から離れた位置から突出し、前記容器本体に連結される蓋体側ヒンジ連結部と、
を備える請求項３に記載の蓋付き容器。

発明の詳細な説明【技術分野】
【０００１】
本開示は、容器の上面開口を閉塞する蓋体及びそのような蓋体を備える蓋付き容器に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来の蓋付き容器として、荷物を吊しておくための吊し部を外面に備えたものが知られている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
登録実用新案公報３０３５８６４号（図１０）
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本願では、従来にはない態様で蓋付き容器に荷物を吊すことを可能にする技術を開示する。
【課題を解決するための手段】
【０００５】
本開示の発明の一態様は、容器本体の上面開口を閉塞する蓋体であって、荷物を吊すための吊し部を裏面に備える蓋体である。
【発明の効果】
【０００６】
本開示の蓋体を使用すれば、開状態で起立姿勢にした蓋体の吊し部に調理器具や工具等を吊したり、閉状態の蓋体の吊し部に荷物を掛けて蓋付き容器内で吊したりすることができる。即ち、本開示の蓋体を使用すれば、従来にはない態様で荷物を蓋付き容器に吊すことができる。
【図面の簡単な説明】
【０００７】

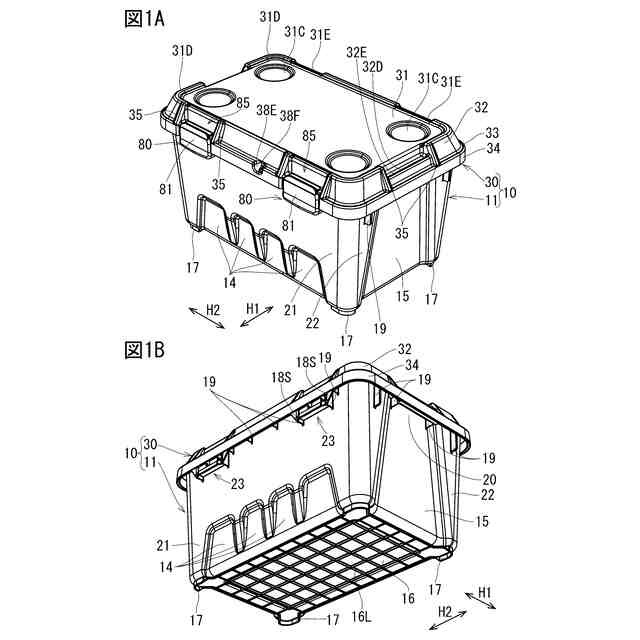

図１Ａは、蓋付き容器の斜視図、図１Ｂは、蓋付き容器を下側から見た斜視図

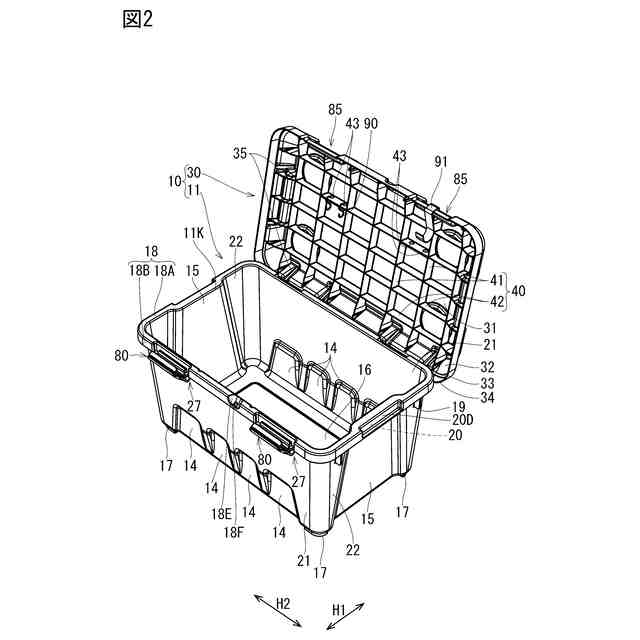

蓋体が開いた状態の蓋付き容器の斜視図

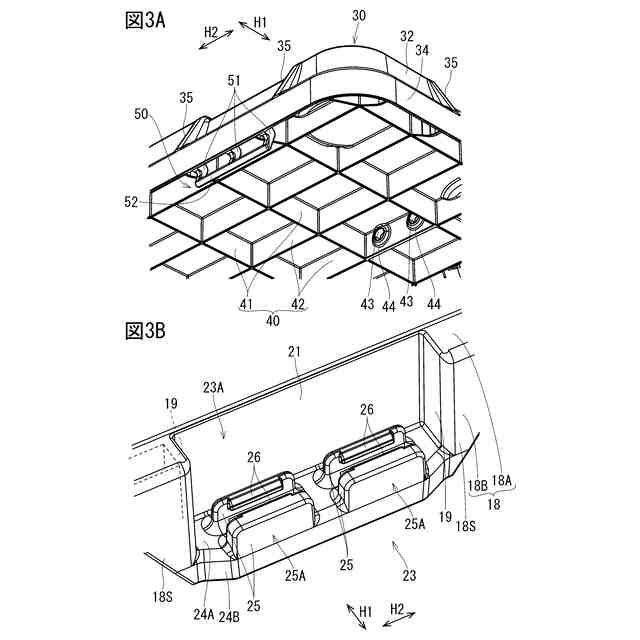

図３Ａは、蓋体側ヒンジ連結部の斜視図、図３Ｂは、容器側ヒンジ連結部の斜視図

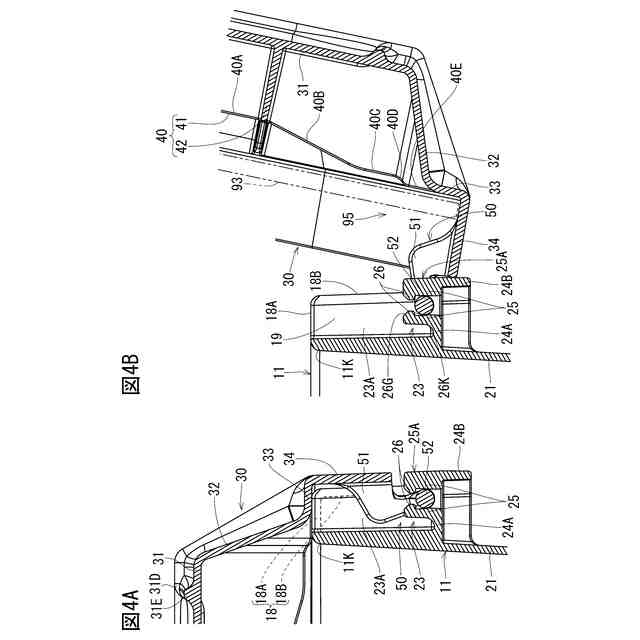

図４Ａは、蓋体が閉状態のヒンジ連結部の側断面図、図４Ｂは、蓋体が開状態のヒンジ連結部の側断面図

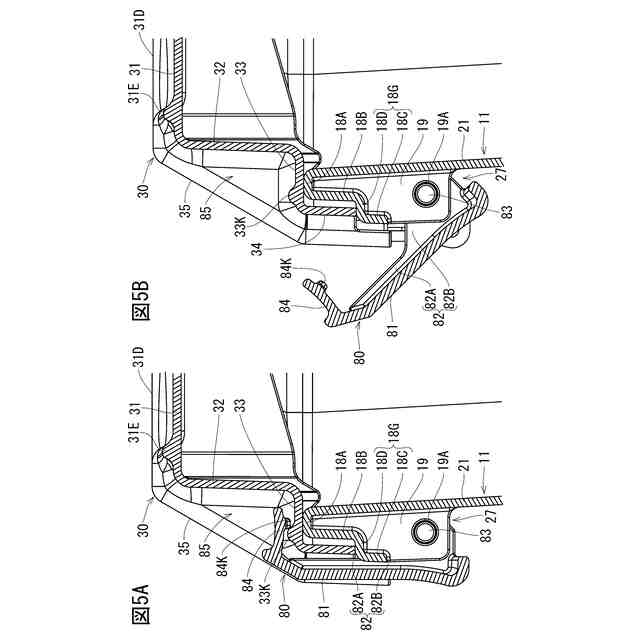

図５Ａは、バックルとバックル係合部の係合状態の側断面図、図５Ｂは、バックルとバックル係合部の係合解除状態の側断面図

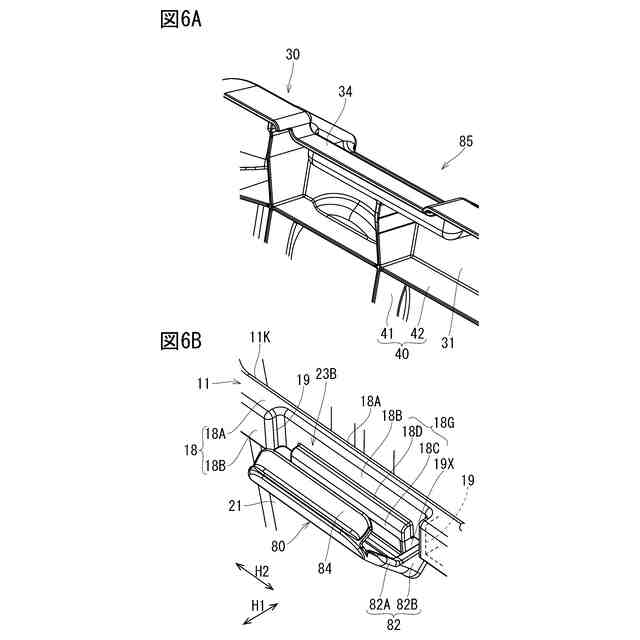

図６Ａは、バックル係合部の斜視図、図６Ｂは、バックル及びバックル支持部の斜視図

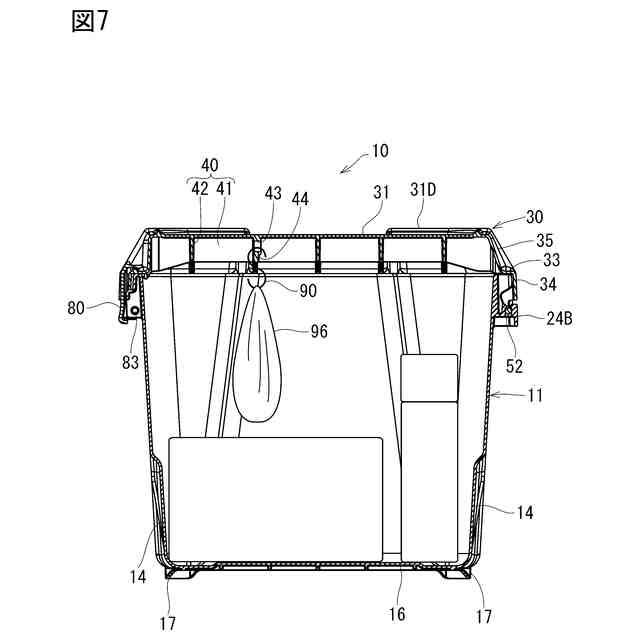

蓋付き容器の側断面図

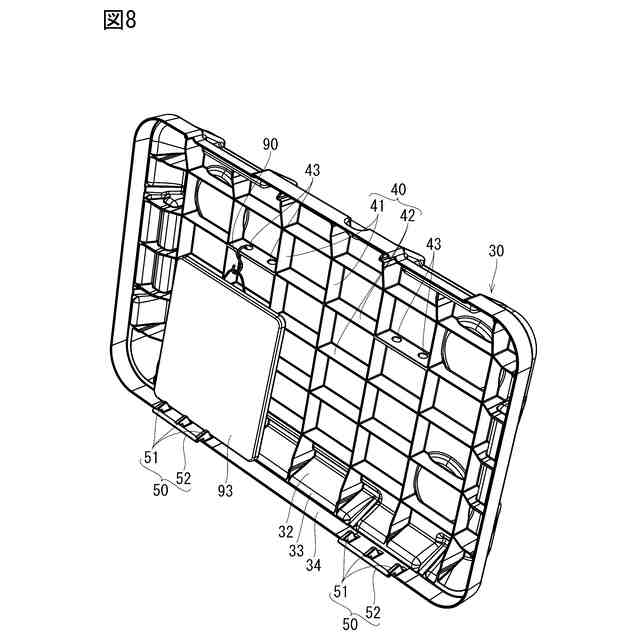

起立姿勢の蓋体の裏面にまな板が重ねられた状態の斜視図

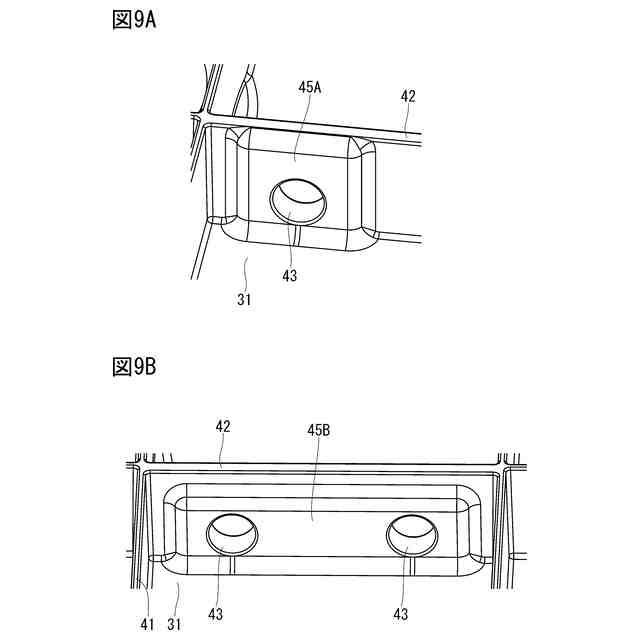

図９Ａ及び図９Ｂは、変形例に係る荷物取付孔の斜視図
図１０Ａ、図１０Ｃ、図１０Ｅは、変形例に係る荷物取付孔の斜視図、図１０Ｂ、図１０Ｄ、図１０Ｆは、変形例に係る荷物取付孔の断面図
図１１Ａ～図１１Ｃは、変形例に係る吊し部の斜視図
図１２Ａ及び図１２Ｂは、変形例に係る吊し部の斜視図
図１３Ａ及び図１３Ｂは、変形例に係る吊し部の斜視図
図１４Ａ及び図１４Ｂは、変形例に係る吊し部の斜視図
図１５Ａ及び図１５Ｂは、変形例に係る吊し部の斜視図
【発明を実施するための形態】
【０００８】
図１～図８を参照して、本開示の一実施形態に係る蓋付き容器１０について説明する。図１Ａ及び図１Ｂに示すように、蓋付き容器１０は、容器本体１１に、蓋体３０がヒンジ連結された構造をなしている。
【０００９】
容器本体１１は、上面が開口した略直方体状をなし、その平面形状は、第１水平方向Ｈ１より第２水平方向Ｈ２が大きな長方形をなしている。以下、容器本体１１のうちその平面形状である長方形の１対の長辺に相当する１対の側壁を「１対の長側壁２１」といい、１対の短辺に相当する側壁を「１対の短側壁２２」といい、さらには、これらを区別しない場合には「側壁２１，２２」ということとする。なお、側壁２１，２２は、上下方向に対して僅かに傾斜し、容器本体１１全体が容器本体１１の底壁１６に向かうに従って窄んでいる。
【００１０】
１対の長側壁２１の下部には、複数の第１陥没部１４が横に並べて形成されている。各第１陥没部１４は、長側壁２１の下端から下端寄り位置までの間の四角形の領域を陥没させた構造をなしている。
