公開番号2025077803
公報種別公開特許公報(A)
公開日2025-05-19
出願番号2023190276
出願日2023-11-07
発明の名称ロック機構
出願人コイト電工株式会社
代理人弁理士法人南青山国際特許事務所
主分類B61D 17/00 20060101AFI20250512BHJP(鉄道)
要約【課題】扉部のロック状態を確認する時間を低減することができるロック機構を提供する。
【解決手段】本発明の一形態に係るロック機構は、電気機器を収容する収容空間を有する収容装置の開口部を覆う扉部のロック機構であって、前記ロック機構は、前記扉部に設けられ、前記扉部が閉状態から開状態となることを妨げるロック状態と、前記扉部が閉状態から開状態となることを妨げないアンロック状態と、をそれぞれ切替可能な第1のロック部及び第2のロック部と、前記第1のロック部が前記アンロック状態のときに前記第2のロック部を前記アンロック状態に拘束し、前記第1のロック部を前記ロック状態から前記アンロック状態に切り替える動作に伴い、前記第2のロック部の前記アンロック状態への拘束を解除するように構成されたリンク機構と、を有する。

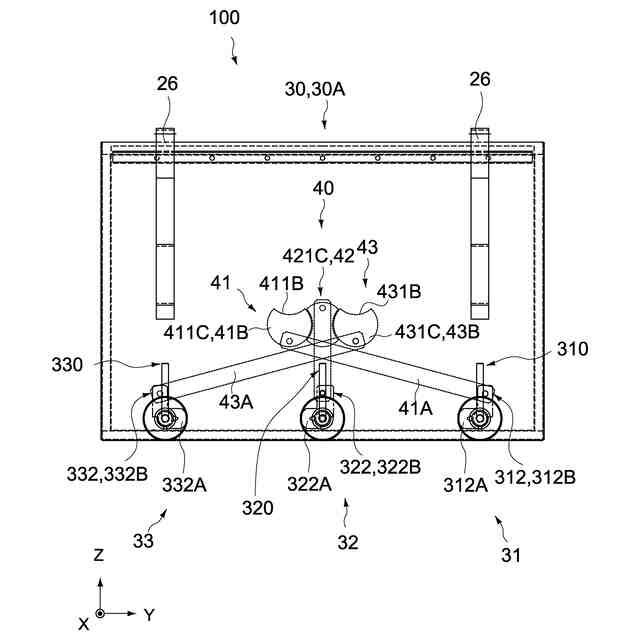

【選択図】図3
特許請求の範囲【請求項１】
電気機器を収容する収容空間を有する収容装置の開口部を覆う扉部のロック機構であって、
前記ロック機構は、前記扉部に設けられ、前記扉部が閉状態から開状態となることを妨げるロック状態と、前記扉部が閉状態から開状態となることを妨げないアンロック状態と、をそれぞれ切替可能な第１のロック部及び第２のロック部と、前記第１のロック部が前記アンロック状態のときに前記第２のロック部を前記アンロック状態に拘束し、前記第１のロック部を前記アンロック状態から前記ロック状態に切り替える動作に伴い、前記第２のロック部の前記アンロック状態への拘束を解除するように構成されたリンク機構と、を有する
ロック機構。
続きを表示（約 1,900 文字）【請求項２】
請求項１に記載のロック機構であって、

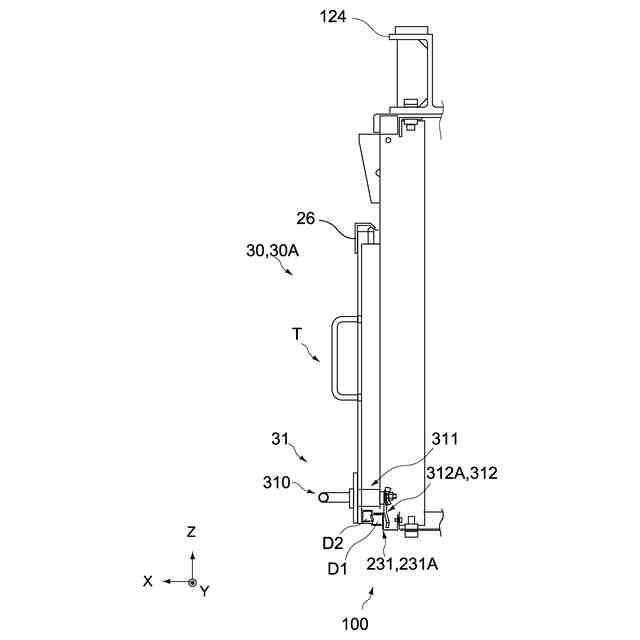

前記第１のロック部は、前記扉部の内側に設けられ前記開口部と係合するロック位置と前記開口部と係合しないアンロック位置との間を移動可能な第１の爪部備えた第１の閉止具と、前記扉部の外側に設けられ前記第１の爪部を前記ロック位置と前記アンロック位置との間で移動させる操作を受ける第１の操作部と、を有し、
前記第２のロック部は、前記扉部の内側に設けられ前記開口部と係合するロック位置と前記開口部と係合しないアンロック位置との間を移動可能な第２の爪部を備えた第２の閉止具と、前記扉部の外側に設けられ第２の爪部を前記ロック位置と前記アンロック位置との間で移動させる操作を受ける第２の操作部と、を有する
ロック機構。
【請求項３】
請求項２に記載のロック機構であって、

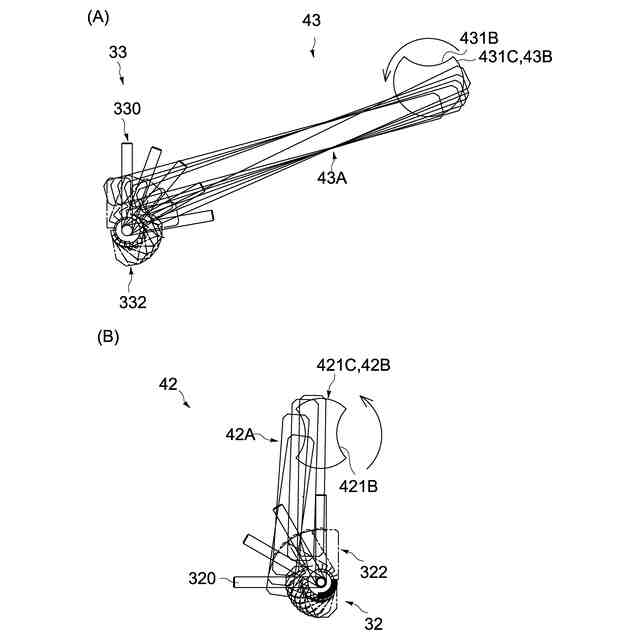

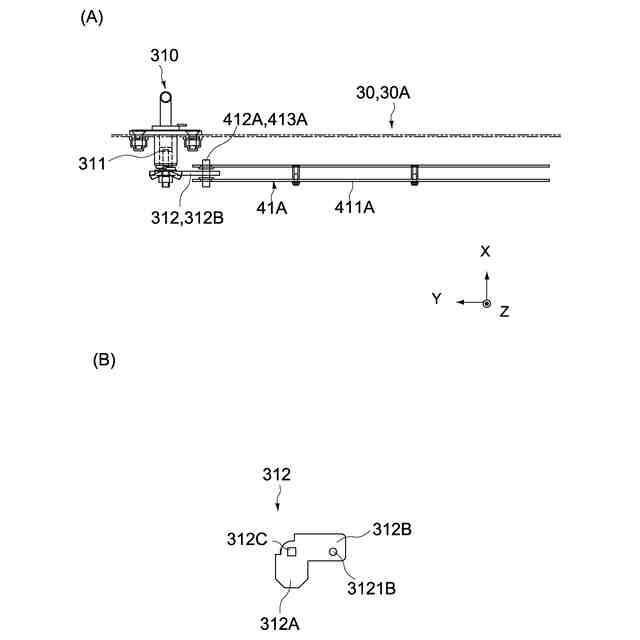

前記リンク機構は、前記第１の操作部の動作に連動して回動する第１のリンク部材と、前記第２の操作部の動作に連動して回動する第２のリンク部材と、を有し、
前記第１のリンク部材は、第１の係合部を有し、前記第１のロック部が前記ロック状態のときに前記第２のリンク部材の回動を許容し、前記第１のロック部が前記アンロック状態のときに前記第１の係合部によって前記第２のリンク部材の回動を規制する
ロック機構。
【請求項４】
請求項３に記載のロック機構であって、

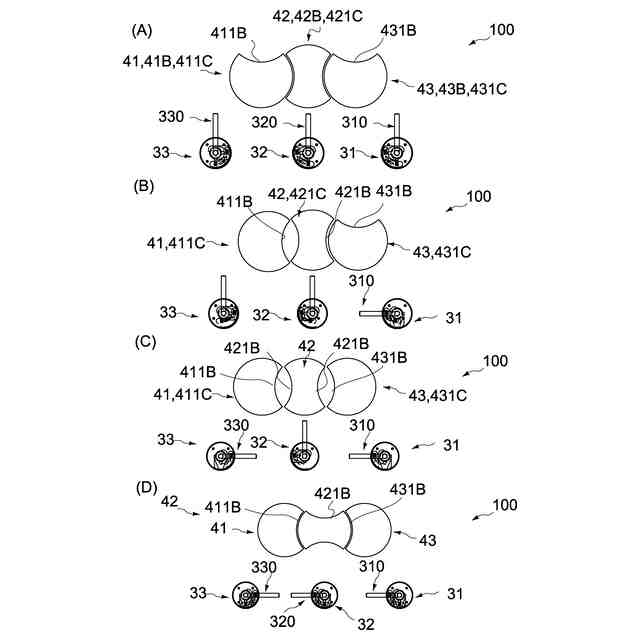

前記第１のリンク部材は、円周に沿った部分を前記第１の係合部とする円形状であり、円周上に切り欠かれた第１の切欠き部を有し、
前記第２のリンク部材は、円形状であり、円周上に切り欠かれた第２の切欠き部を有し、
前記第１のリンク部材は、前記第１の切欠き部が前記第２切欠き部と対向した状態において前記第２のリンク部材の回動を許容し、前記第１の係合部が前記第２の切欠き部に進入した状態において前記第２のリンク部材の回動を規制する
ロック機構。
【請求項５】
請求項２に記載のロック機構であって、
前記リンク機構は、前記第１の操作部の動作に連動して前記第２の閉止具に隣接する位置をスライド移動するスライド面を有する第３のリンク部材を有し、
前記第３のリンク部材は、第２の係合部を有し、前記第１のロック部が前記ロック状態のときに前記第２の閉止具の回動を許容し、前記第１のロック部が前記アンロック状態のときに前記第２の係合部によって前記第２の閉止具の回動を規制する
ロック機構。
【請求項６】
請求項５に記載のロック機構であって、
前記第３のリンク部材は、前記スライド面を前記第１の係合部とする板状であり、前記スライド面から切り欠かれた第３の切欠き部を有し、
前記第２のロック部は、円形状であり、円周上に切り欠かれた第４の切欠き部を備えた回動部をさらに有し、
前記第３のリンク部材は、前記第３の切欠き部が前記第４の切欠き部と対向した状態において前記第２のリンク部材の回動を許容し、前記スライド面が前記第４の切欠き部に隣接した状態において前記第２のリンク部材の回動を規制する
ロック機構。
【請求項７】
請求項２に記載のロック機構であって、
前記第１の閉止具は第１の突出部を有し、
前記第２の閉止具は第２の突出部を有し、

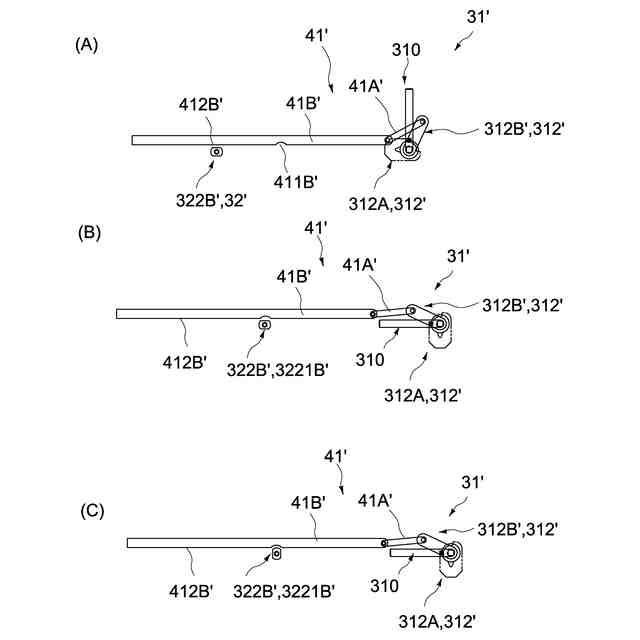

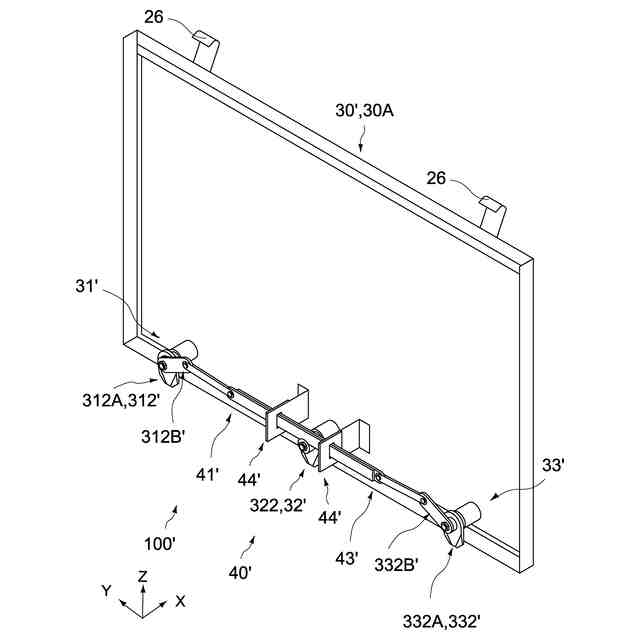

前記リンク機構は、前記第１の閉止具及び前記第２の閉止具に沿ってスライド移動可能な第４のリンク部材を有し、
前記第４のリンク部材は、前記第１のロック部が前記ロック状態のときに前記第１の突出部が進入し、前記第１のロック部が前記アンロック状態のときに前記第１の突出部が退出する第１の孔部と、前記第２のロック部が前記ロック状態のときに前記第２の突出部が進入し、前記第２のロック部が前記アンロック状態のときに前記第２の突出部が退出する第２の孔部と、前記第１の突出部が前記第１の孔部に進入した状態で前記第４のリンク部材のスライド移動を規制する規制部と、を有し、
前記第４のリンク部材は、前記第１のロック部が前記アンロック状態のときに前記規制部によるスライド移動の規制によって前記第２の突出部を前記第２の孔部内に拘束し、前記第１のロック部が前記ロック状態のときに前記第２突出部が前記第４のリンク部材をスライド移動させながら前記第２の孔部から退出することが可能なように構成される
ロック機構。
【請求項８】
請求項１に記載のロック機構であって、
前記収容装置は、鉄道車両の床下に設けられる
ロック機構。

発明の詳細な説明【技術分野】
【０００１】

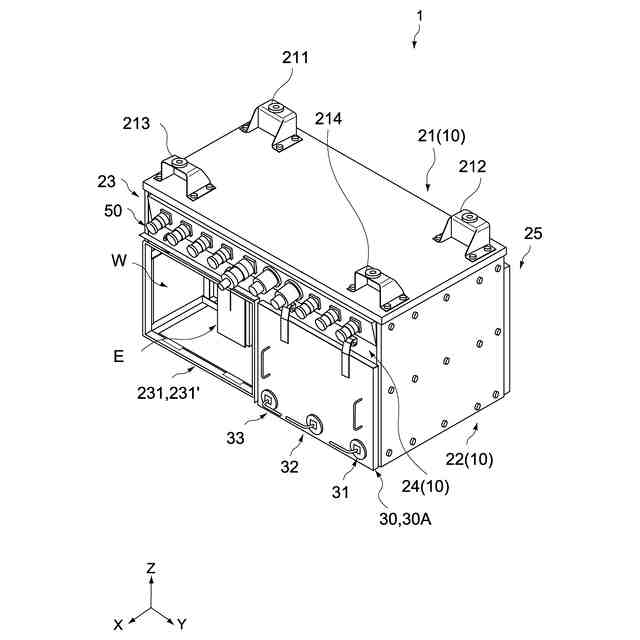

本発明は、例えば鉄道車両の床下に設置されて各種電気機器を収容する収容装置の開口部を覆う扉部のロック機構に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
従来、鉄道車両の床下に設置されて各種電気機器を収容する収容装置のロック機構として、例えば、特許文献１には、一側面に形成された開口と、開口の下方部分に形成された係止部と、開口を覆う点検カバーとを有する鉄道車両用制御装置箱であって、点検カバーは、複数の操作レバーによって夫々回動され係止部と係止される複数の爪片を有することについて記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－１８４３００号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１では、扉部である点検カバーには複数の爪片を回動させる複数の操作レバーが取り付けられており、従来その点検カバーがロックされているかどうかは作業者が目視確認で行っていた。しかしながら、各種電気機器を収容する収容装置の点検カバーは各所についているため目視確認の点検箇所が多く、又閉め忘れを防止するためのダブルチェックを行うなど、多くの作業時間を要しているという問題があった。
【０００５】
以上のような事情に鑑み、本発明の目的は、扉部のロック状態を確認する時間を低減することができるロック機構を提供することにある。
【課題を解決するための手段】
【０００６】
上記目的を達成するため、本発明の一形態に係る収容装置は、電気機器を収容する収容空間を有する収容装置の開口部を覆う扉部のロック機構であって、
上記ロック機構は、第１のロック部と、第２のロック部と、リンク機構とを有する。
上記第１のロック部は、上記扉部に設けられ、上記扉部が閉状態から開状態となることを妨げるロック状態と、上記扉部が閉状態から開状態となることを妨げないアンロック状態と、をそれぞれ切替可能であり、
上記第２のロック部は、上記扉部に設けられ、上記扉部が閉状態から開状態となることを妨げるロック状態と、上記扉部が閉状態から開状態となることを妨げないアンロック状態と、をそれぞれ切替可能であり、
上記リンク機構は、上記第１のロック部が上記アンロック状態のときに上記第２のロック部を上記アンロック状態に拘束し、上記第１のロック部を上記アンロック状態から上記ロック状態に切り替える動作に伴い、上記第２のロック部の上記アンロック状態への拘束を解除するように構成されたリンク機構と、を有する。
【０００７】
上記ロック機構は、リンク機構によって、第１のロック部によって扉部をロックすることで第２のロック部が扉部をさらにロックすることが可能となる。これにより、第２のロック部を確認するだけで第１のロック部がロックされているかどうか確認することができる。つまり、第２のロック部がロックされている場合、第１のロック部は必ずロックされているため、作業者が扉部のロックを確認する作業時間を低減させることができる。
【０００８】
上記第１のロック部は、上記扉部の内側に設けられ上記開口部と係合するロック位置と上記開口部と係合しないアンロック位置との間を移動可能な第１の爪部を備えた第１の閉止具と、上記扉部の外側に設けられ第１の爪部を上記ロック位置と上記アンロック位置との間で移動させる操作を受ける第１の操作部と、を有し、
上記第２のロック部は、上記扉部の内側に設けられ上記開口部と係合するロック位置と上記開口部と係合しないアンロック位置との間を移動可能な第２の爪部を備えた第２の閉止具と、上記扉部の外側に設けられ第２の爪部を上記ロック位置と上記アンロック位置との間で移動させる操作を受ける第２の操作部と、を有してもよい。
【０００９】
上記リンク機構は、上記第１の操作部の動作に連動して回動する第１のリンク部材と、上記第２の操作部の動作に連動して回動する第２のリンク部材と、を有し、
上記第１のリンク部材は、第１の係合部を有し、上記第１のロック部が上記ロック状態のときに上記第２のリンク部材の回動を許容し、上記第１のロック部が上記アンロック状態のときに上記第１の係合部によって上記第２のリンク部材の回動を規制してもよい。
【００１０】
上記第１のリンク部材は、円周に沿った部分を上記第１の係合部とする円形状であり、円周上に切り欠かれた第１の切欠き部を有し、
上記第２のリンク部材は、円形状であり、円周上に切り欠かれた第２の切欠き部を有し、
上記第１のリンク部材は、上記第１の切欠き部が上記第２切欠き部と対向した状態において上記第２のリンク部材の回動を許容し、上記第１の係合部が上記第２の切欠き部に進入した状態において上記第２のリンク部材の回動を規制してもよい。
（【００１１】以降は省略されています）
