公開番号2025118189
公報種別公開特許公報(A)
公開日2025-08-13
出願番号2024013347
出願日2024-01-31
発明の名称照明装置
出願人コイト電工株式会社
代理人弁理士法人南青山国際特許事務所
主分類A01G 7/00 20060101AFI20250805BHJP(農業;林業;畜産;狩猟;捕獲;漁業)
要約【課題】消費電力を抑制し、効率的に植物を育成することができる照明装置を提供する。

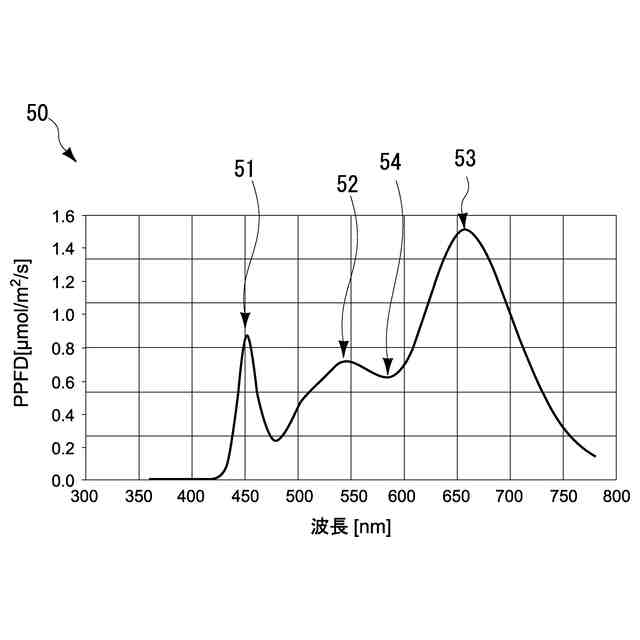

【解決手段】本発明の一形態に係る照明装置は、少なくとも420nm以上750nm以下の波長範囲で連続スペクトルを有する光を発光する照明装置であって、光は、430nm以上470nm以下の第1の波長範囲で最大ピークとなる第1の最大ピーク波長と、530nm以上570nm以下の第2の波長範囲で最大ピークとなる第2の最大ピーク波長と、640nm以上680nm以下の第3の波長範囲で最大ピークとなる第3の最大ピーク波長と、を有し、第3の最大ピーク波長の発光強度は、第1の最大ピーク波長の発光強度よりも大きい。
【選択図】図4
特許請求の範囲【請求項１】
少なくとも４２０ｎｍ以上７５０ｎｍ以下の波長範囲で連続スペクトルを有する光を発光する照明装置であって、
前記光は、４３０ｎｍ以上４７０ｎｍ以下の第１の波長範囲で最大ピークとなる第１の最大ピーク波長と、５３０ｎｍ以上５７０ｎｍ以下の第２の波長範囲で最大ピークとなる第２の最大ピーク波長と、６４０ｎｍ以上６８０ｎｍ以下の第３の波長範囲で最大ピークとなる第３の最大ピーク波長と、を有し、
前記第３の最大ピーク波長の発光強度は、前記第１の最大ピーク波長の発光強度よりも大きい
照明装置。
続きを表示（約 1,000 文字）【請求項２】
請求項１に記載の照明装置であって、
前記光のスペクトルにおいて、前記第３の最大ピーク波長の発光強度は前記第２の最大ピーク波長の発光強度よりも大きい
照明装置。
【請求項３】
請求項１に記載の照明装置であって、
前記光のスペクトルにおいて、５６０ｎｍ以上６００ｎｍ以下の第４の波長範囲で最小ピークとなる最小ピーク波長の発光強度は、前記第２の最大ピーク波長の発光強度の２０％以上１００％以下である
照明装置。
【請求項４】
請求項３に記載の照明装置であって、
前記光のスペクトルにおいて、前記第４の波長範囲で前記最小ピーク波長の発光強度は、前記第２の最大ピーク波長の発光強度の２０％以上６０％以下である
照明装置。
【請求項５】
請求項４に記載の照明装置であって、
前記光のスペクトルにおいて、前記第４の波長範囲で前記最小ピーク波長の発光強度は、前記第２の最大ピーク波長の発光強度の３５％以上４５％以下である
照明装置。
【請求項６】
請求項１に記載の照明装置であって、
前記光のスペクトルにおいて、７００ｎｍ以上７５０ｎｍ以下の第５の波長範囲における最大の発光強度は、前記第２の最大ピーク波長の発光強度の３０％以上７０％以下である
照明装置。
【請求項７】
請求項６に記載の照明装置であって、
前記光のスペクトルにおいて、前記第５の波長範囲における最大の発光強度は、前記第２の最大ピーク波長の発光強度の６０％以上７０％以下である
照明装置。
【請求項８】
請求項１に記載の照明装置であって、
前記光は、前記４２０ｎｍ以上７５０ｎｍ以下の波長範囲で連続スペクトルを有する第１のＬＥＤと、５００ｎｍ以上７５０ｎｍ以下の波長範囲で連続スペクトルを有する第２のＬＥＤとの混合光であり、
前記第１のＬＥＤは、前記第１の波長範囲で最大ピークとなり前記第１の最大ピーク波長とは異なる第３の最大ピーク波長と、５００ｎｍ以上５４０ｎｍ以下の波長範囲で最大ピークとなる第４の最大ピーク波長と、前記第３の波長範囲で最大ピークとなり前記第２の最大ピーク波長と異なる第５の最大ピーク波長と、を有し、
前記第２のＬＥＤは、前記第２の波長範囲で最大ピークとなる第６の最大ピーク波長を有する
照明装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ＬＥＤ（Light Emitting Diode）を用いた照明装置に関するものであり、特に植物の育成に優れた照明光を発光させる技術に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
人工光源を用いた植物育成装置として、植物育成用の光源の波長や配光を考慮したものが提案されている。例えば、特許文献１には、青色ＬＥＤチップと黄色の蛍光体とを含む白色ＬＥＤと、青緑色ＬＥＤとを有する植物育成緩衝装置について記載されている。
【先行技術文献】
【特許文献】
【０００３】
実用新案登録第３１５８２９０号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
近年、人工光源を用いた植物育成が注目され、人工光源としてＬＥＤが多用される傾向にある。しかしながら、植物を早く大きく育てるためには、特許文献１に記載されるような植物育成装置の消費電力が増大してしまうという課題があった。
【０００５】
以上のような事情に鑑み、本発明の目的は、消費電力を抑制し、効率的に植物を育成することができる照明装置を提供することにある。
【課題を解決するための手段】
【０００６】
上記目的を達成するため、本発明の一形態に係る照明装置は、少なくとも４２０ｎｍ以上７５０ｎｍ以下の波長範囲で連続スペクトルを有する光を発光する照明装置であって、
上記光は、４３０ｎｍ以上４７０ｎｍ以下の第１の波長範囲で最大ピークとなる第１の最大ピーク波長と、５３０ｎｍ以上５７０ｎｍ以下の第２の波長範囲で最大ピークとなる第２の最大ピーク波長と、６４０ｎｍ以上６８０ｎｍ以下の第３の波長範囲で最大ピークとなる第３の最大ピーク波長と、を有し、
上記第３の最大ピーク波長の発光強度は、上記第１の最大ピーク波長の発光強度よりも大きい。
【０００７】
上記光のスペクトルにおいて、上記第３の最大ピーク波長の発光強度は上記第２の最大ピーク波長の発光強度よりも大きくてもよい。
【０００８】
上記光のスペクトルにおいて、５６０ｎｍ以上６００ｎｍ以下の第４の波長範囲で最小ピークとなる最小ピーク波長の発光強度は、上記第２の最大ピーク波長の発光強度の２０％以上１００％以下であってもよい。
【０００９】
上記光のスペクトルにおいて、上記第４の波長範囲で上記最小ピーク波長の発光強度は、上記第２の最大ピーク波長の発光強度の２０％以上６０％以下であってもよい。
【００１０】
上記光のスペクトルにおいて、上記第４の波長範囲で上記最小ピーク波長の発光強度は、上記第２の最大ピーク波長の発光強度の３５％以上４５％以下であってもよい。
（【００１１】以降は省略されています）
