公開番号2025107947
公報種別公開特許公報(A)
公開日2025-07-22
出願番号2024001537
出願日2024-01-09
発明の名称愛玩動物用タワー家具
出願人株式会社泰
代理人個人
主分類A01K 15/02 20060101AFI20250714BHJP(農業;林業;畜産;狩猟;捕獲;漁業)
要約【課題】設置時に手間の掛らない愛玩動物用タワー家具を提供する。

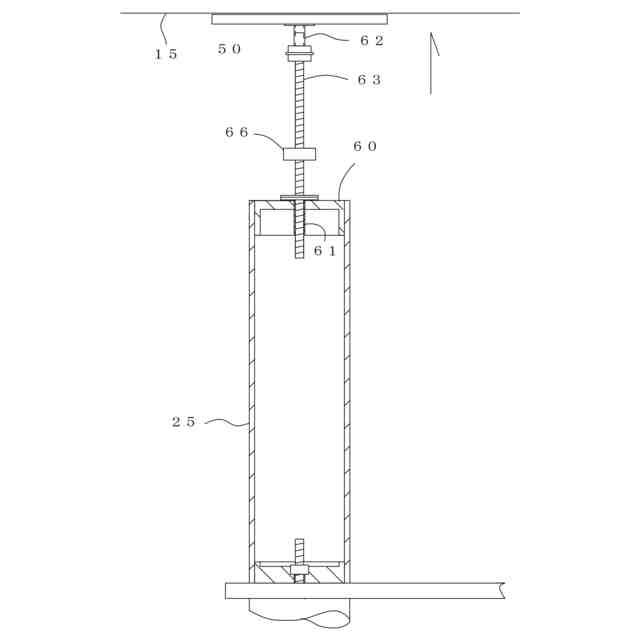

【解決手段】複数の支柱部材を上下に連結した支柱と、最上段の支柱部材25の上端部に、高さ調節可能な天板50とを備えた愛玩動物用室内タワー家具であって、最上段の支柱部材25の上端に設けたネジ通し金具61と、天板50の下面に設けたアジャスト金具62と、上端部がアジャスト金具62に螺合されるとともに、下端部がネジ通し金具61に挿通された長ネジ63と、長ネジ63の上部に螺合されてアジャスト金具62側に押圧可能な第1のナット64と、長ネジ63の下部に螺合されて最上段の支柱部材25の上端側に押圧可能な第2のナット66とを備えた。
【選択図】図23
特許請求の範囲【請求項１】
複数の支柱部材を上下に連結した支柱と、最上段の支柱部材の上端部に、高さ調節可能な天板とを備えた愛玩動物用室内タワー家具であって、
最上段の支柱部材の上端部に設けたネジ通し孔部と、
天板の下面に設けた雌ネジ金具と、
上端部が雌ネジ金具に螺合されるとともに、下部が無ネジ孔部に挿通された長ネジと、
長ネジの上部に螺合されて雌ネジ金具側または天板の下面側に押圧可能な第１のナットと、
長ネジの下部に螺合されて最上段の支柱部材の上端側に押圧可能な第２のナットと、
を備え、
無ネジ孔部は、長ネジと螺合する雌ネジがなく、長ネジを回すことなくまっすぐ軸方向へ挿脱自在に形成したこと、
を特徴とする愛玩動物用室内タワー家具。
続きを表示（約 360 文字）【請求項２】
最上段の支柱部材の上側に上端板を載置するとともに、
上端板に長ネジの下部を挿通する無ネジ孔部を設け、
上端板の上側で長ネジに螺合させた第２のナットにより、上端板を介して最上段の支柱部材の上端側を押圧可能としたこと、
を特徴とする請求項１記載の愛玩動物用タワー家具。
【請求項３】
第２のナットの周側面に、マイナスドライバを差し込んで軸周りに回転可能とさせる１または複数の溝部を設けたこと、
を特徴とする請求項１または２記載の愛玩動物用タワー家具。
【請求項４】
最下段の支柱部材の下側に台座が装着されるとともに、
台座の下面と天板の上面に、防震ジェル部材を設けたこと、
を特徴とする請求項１または２記載の愛玩動物用タワー家具。

発明の詳細な説明【技術分野】
【０００１】
本発明は愛玩動物用タワー家具に係り、とくにキャットタワーなどの天井突っ張り構造に関する。
続きを表示（約 2,700 文字）【背景技術】
【０００２】
従来から、運動不足になりがちな飼い猫が室内で木登りして遊べるキャットタワーがある。このキャットタワーは、テーブル等を挟みながら複数の支柱部材を上下に連結して形成した支柱と、支柱の下端と上端に設けた台座と天板を備えており、床と天井の間に鉛直に設置可能になっている。天板は最上段の支柱部材に対し高さ調整自在に設けられている。キャットタワーを設置する際、キャットタワーの組み立て後、天板の高さを少し低くした状態で床上に鉛直に立て、しかるのち天板の高さを調節して、天井に押し当ててロックした状態に設置するようになっている。
【０００３】

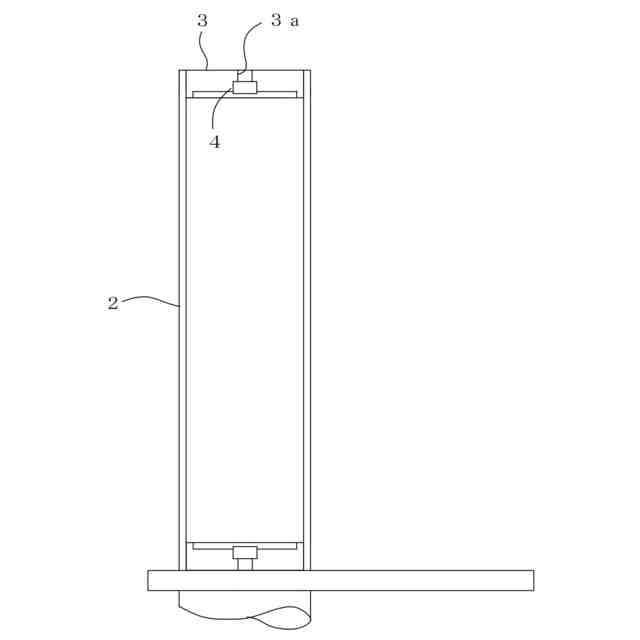

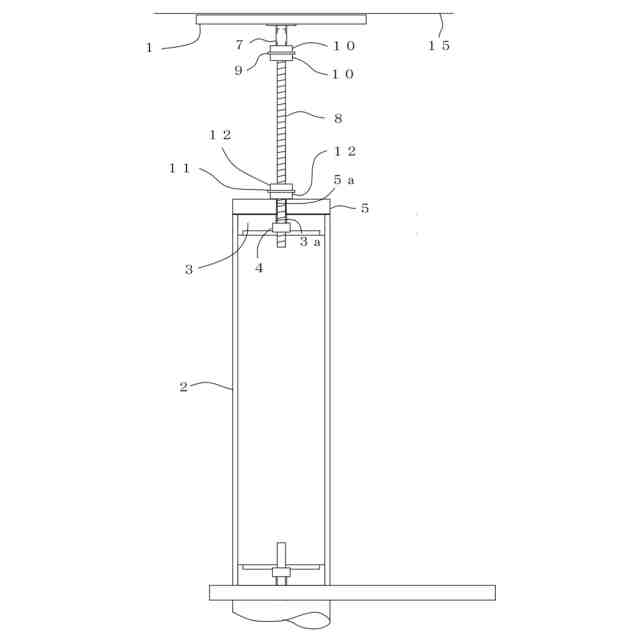

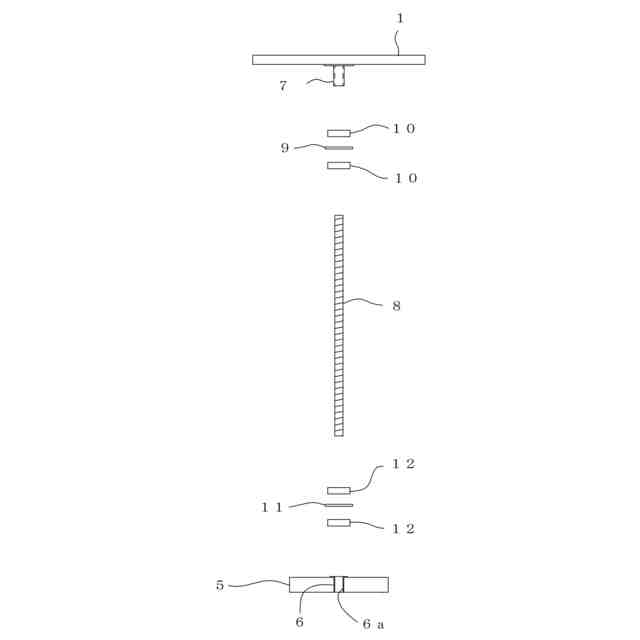

図１乃至図３を参照して従来のキャットタワーの天板１の高さ調節構造（天井ロック構造）を説明する。図１は床と天井１５の間に設置されたキャットタワーの上部を示す一部省略した断面図、図２は図１中の最上段の支柱部材の断面図、図３は天板高さ調節部の分解図である。図１乃至図３において、上段の支柱部材２の上端部にプラスチック製で円筒状の蓋部材３が嵌着されており、蓋部材３の中央の通し孔３ａの下面側に雌ネジ金具としてのナット４が埋設されている。支柱部材２の上には木製で円盤状の上端板５が載置されている。上端板５の中央には無ネジ孔５ａが形成されており、この無ネジ孔５ａ、蓋部材３の孔３ａ、ナット４は同軸上に配設されている。
【０００４】
天板１は木製であり、天板１の下面中央には雌ネジ金具としてのアジャスト金具７が下方に突設して装着されている。アジャスト金具７は雌ネジ付の有底金具である。このアジャスト金具７には長ネジ８の上端部が螺合されている。長ネジ８の上部にはワッシャ９を挟んで２つの第１のナット１０がアジャスト金具７を押圧するように螺合されている。長ネジ８の下端部は上端板５の無ネジ孔５ａ、蓋部材３の孔３ａを通してナット４に螺合されている。長ネジ８の下部にはワッシャ１１を挟んで２つの第２のナット１２が上端板５を下方へ押圧するように螺合されている。上端板５から受ける反力が長ネジ８を介して天板１に伝達されて、天板１が天井１５に押圧されてロックされている。
【０００５】

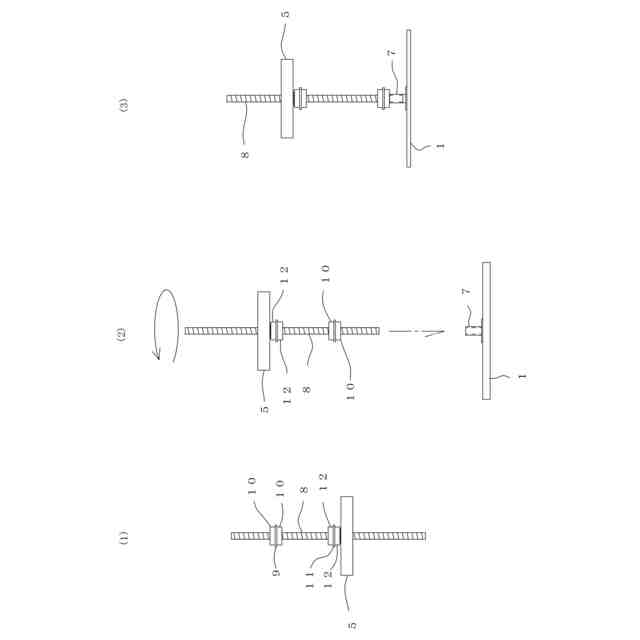

図４乃至図１１、図１を参照して従来の天板高さ調節方法を説明すると、まず、長ネジ８の上部にワッシャ９を挟んで２つの第１のナット１０を螺合し、下部にワッシャ１１を挟んで２つの第２のナット１２を螺合し、下側を上端板５の無ネジ孔５ａに挿入する（図４（１））。そして、天板１のアジャスト金具７に長ネジ８の上端部を螺合し、２つの第１のナット１０をレンチで回してアジャスト金具７に強く押圧し、天板１と天板高さ調節部を一体とする（図４（２）、（３））。
【０００６】

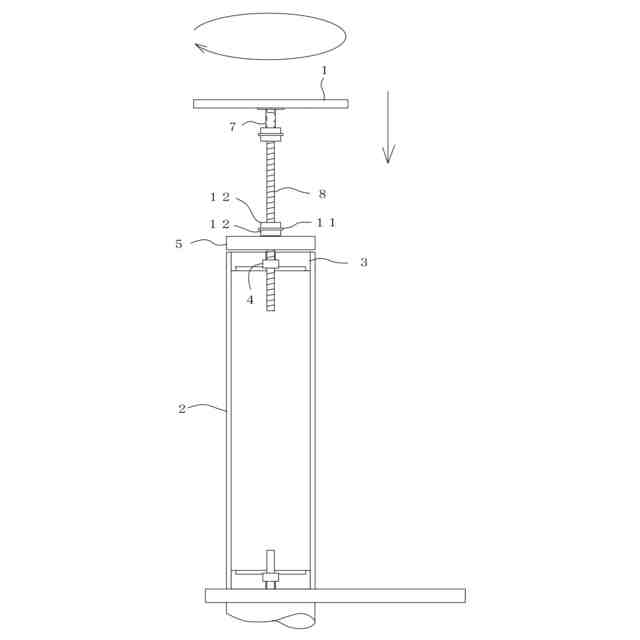

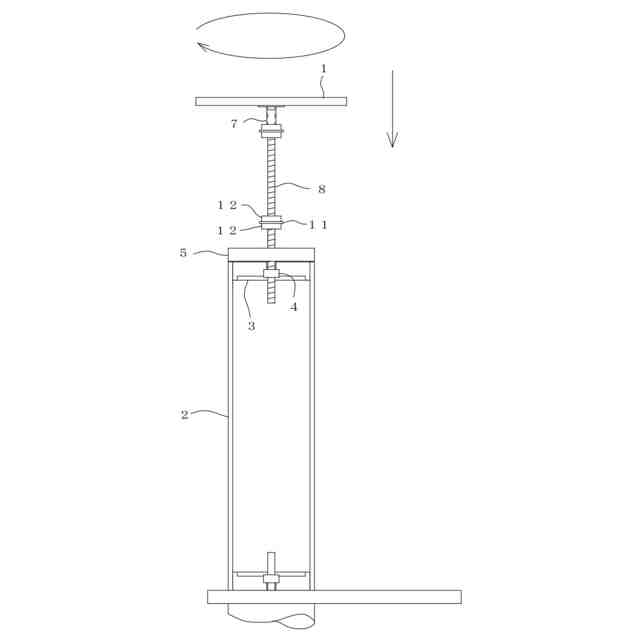

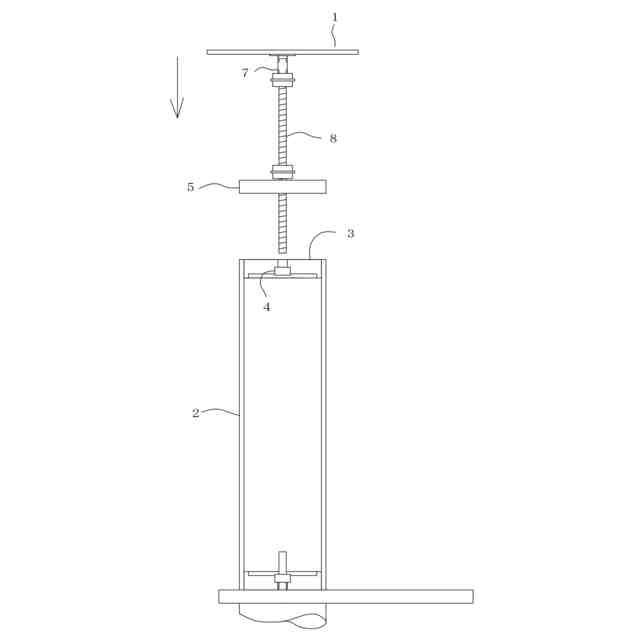

次に、天板１付の長ネジ８の下端部をキャットタワーの最上段の支柱部材２の蓋部材３の孔３ａに挿入し（この際、上端板５は長ネジ８を下りて支柱部材２の上端面に当接する）、天板１と長ネジ８を一体にして軸周りに回転させながら、長ネジ８の下部をナット４に螺合させる（図５、図６）。これにより、天板１が支柱部材２に支持された状態となる。天板１が下がる方向へ多数回回転させて、ナット１２が上端板５近くに来るようにする（図７）。

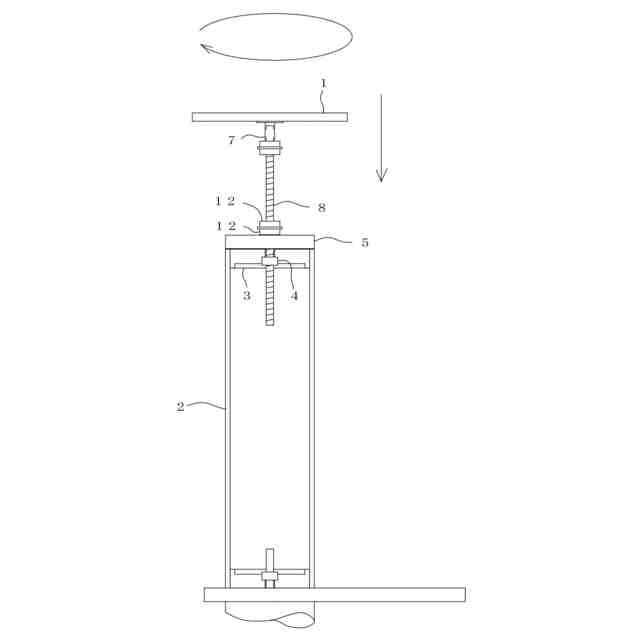

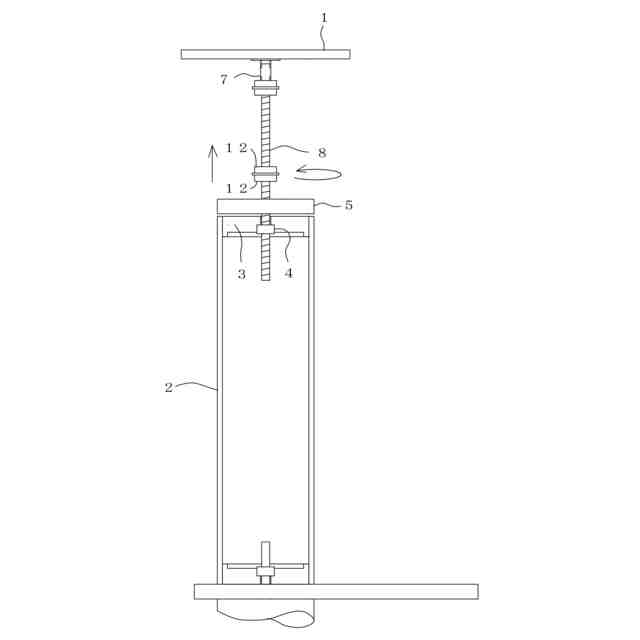

一度、床上にキャットタワーを鉛直に立ててみて、若し天板１と最上段の支柱部材２の上端との距離が離れすぎていて、天板１が天井１５に当たりそうであれば、２つの第２のナット１２を回して長ネジ８の上方へ移動したのち（図８）、天板１を前回と同じ方向へ回して下げる（図９）。反対に、天板１と支柱部材２の上端との距離が近すぎた場合は、天板１を逆回しして上げる。
【０００７】
このようにして、天板１が天井１５に当たらない適当な高さとしたら、キャットタワーを床上に鉛直に立て、脚立に載って、天板１を逆方向へ多数回回して天板１を高くしていく（図１０）。そして、天板１が天井１５に当接したところで（図１１）、第２のナット１２をレンチで回して上端板５に締め付け、第１のナット１０もアジャスト金具７に締め付ける。上端板５から受ける反力が長ネジ８を介して天板１に伝達されて、天板１が天井１５に押圧されてロックされる（図１）。
【０００８】
けれども、上記した従来の天板高さ調節部の構造では、天板１を予め支柱部材２に支持させる際や、キャットタワーを床に立てた後、脚立に載って天板１の高さ調節をする際に、長ネジ付の天板１や第２のナット１２を多数回、回転さなければならず、手間と時間が時掛る面倒な作業となっていた。
【発明の概要】
【発明が解決しようとする課題】
【０００９】
本発明は上記した従来技術の問題に鑑みなされたもので、設置時に手間の掛らない愛玩動物用タワー家具を提供することを、その目的とする。
【課題を解決するための手段】
【００１０】
請求項１記載の発明では、
複数の支柱部材を上下に連結して形成した支柱と、最上段の支柱部材に支持された高さ調節可能な天板とを備えた愛玩動物用室内タワー家具であって、
最上段の支柱部材の上端部に設けた無ネジ孔部と、
天板の下面に設けた雌ネジ金具と、
上端部が雌ネジ金具に螺合されるとともに、下端部が無ネジ孔部に挿通された長ネジと、
長ネジの上部に螺合されて雌ネジ金具側または天板の下面側を押圧可能な第１のナットと、
長ネジの下部に螺合されて最上段の支柱部材の上端側を押圧可能な第２のナットと、
を備えたことを特徴としている。
請求項２記載の発明では、
最上段の支柱部材の上側に上端板を載置するとともに、
上端板に長ネジの下部を挿通する無ネジ孔部を設け、
上端板の上側で長ネジに螺合させた第２のナットにより、上端板を介して最上段の支柱部材の上端側を押圧可能としたこと、
を特徴としている。
請求項３記載の発明では、
第２のナットの側周面に、マイナスドライバを差し込んで軸周りに回転可能とさせる1または複数の溝部を設けたこと、
を特徴としている。
請求項４記載の発明では、
最下段の支柱部材の下側に台座が装着されるとともに、
台座の下面と天板の上面に、防震ジェル部材を設けたこと、
を特徴としている。
【発明の効果】
（【００１１】以降は省略されています）
