公開番号2025077687
公報種別公開特許公報(A)
公開日2025-05-19
出願番号2023190069
出願日2023-11-07
発明の名称刃体交換式剃刀および替刃収容容器
出願人株式会社貝印刃物開発センター
代理人弁理士法人ゆうあい特許事務所
主分類B26B 21/14 20060101AFI20250512BHJP(切断手工具;切断;切断機)
要約【課題】簡素な構造としつつも刃体部のみの交換が可能な刃物を提供する。
【解決手段】剃刀ヘッド1を刃体部10と支持体20およびカバー部30により構成する。刃体部10には、一方向に交差する方向を長尺方向とする刃体11を備える。支持体20は、ハンドル部2の先端部に連結され、刃体11の刃先11aをハンドル部2と連結される側に向けた状態で刃体部10が載置される載置面を備え、磁気吸着にて刃体部10を載置面に載置する。カバー部30は、刃体11を露出させつつ支持体20と共に刃体部10を挟持し、支持体20に対して磁気吸着にて取付けられる。そして、カバー部30が支持体20から取り外されると、刃体部10のみの交換が可能となる。

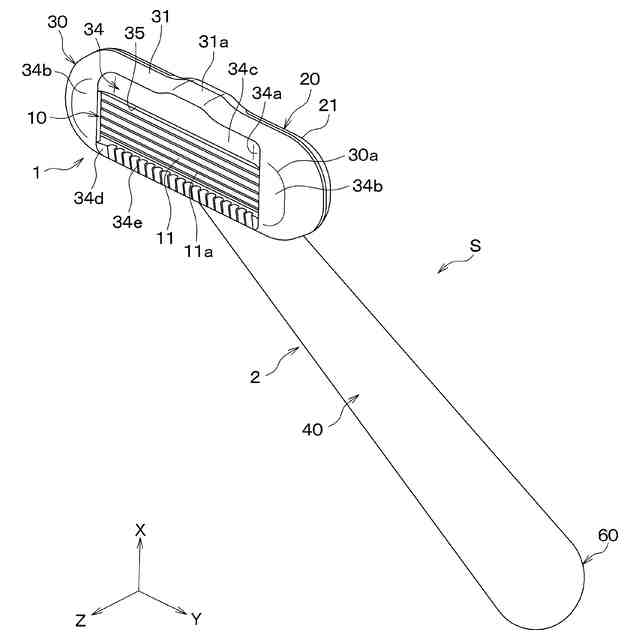

【選択図】図1
特許請求の範囲【請求項１】

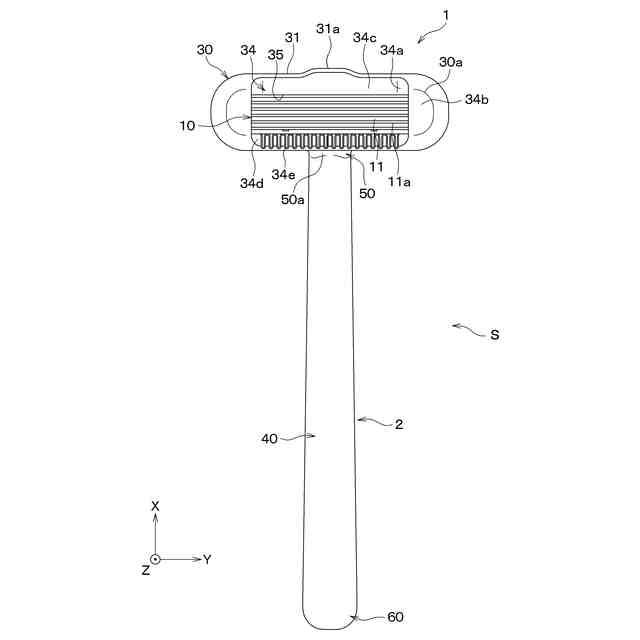

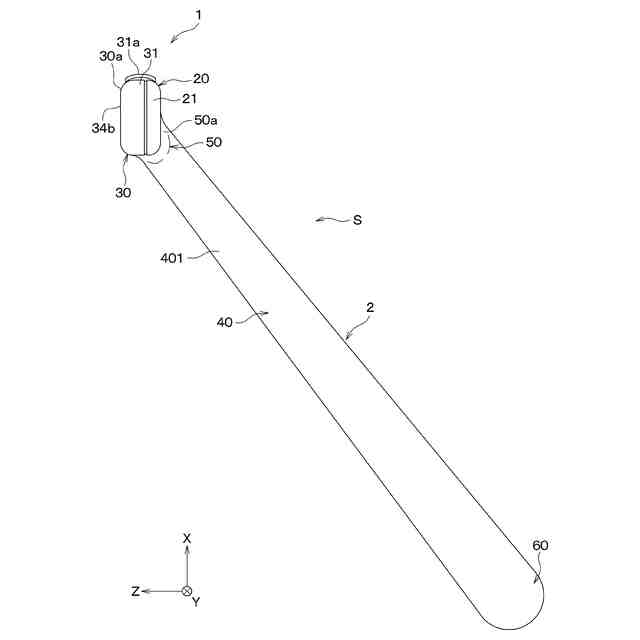

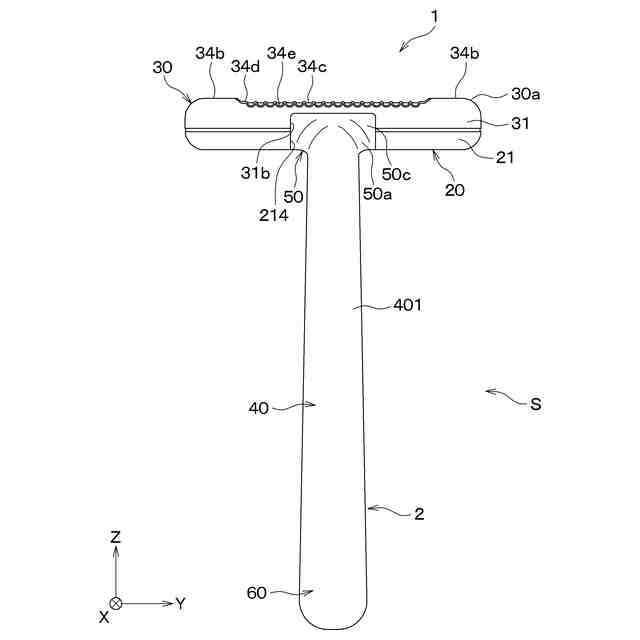

一方向に沿って伸びるハンドル部（２）と、前記ハンドル部における前記一方向の一方側の先端部（５０）に取付けられた剃刀ヘッド（１）とを有する剃刀であって、
前記剃刀ヘッドは、
前記一方向に交差する方向を長尺方向とする刃体（１１）が備えられた刃体部（１０）と、
前記ハンドル部の前記先端部に連結されており、前記刃体の刃先（１１ａ）を前記ハンドル部と連結される側に向けた状態で前記刃体部が載置される載置面（２２０）を備え、磁気吸着にて前記刃体部を前記載置面に載置する支持体（２０）と、
前記刃体を露出させつつ前記支持体と共に前記刃体部を挟持し、前記支持体に対して磁気吸着にて取付けられるカバー部（３０）と、を有し、
前記カバー部が前記支持体から取り外されると前記刃体部のみの交換が可能とされる、刃体交換式剃刀。
続きを表示（約 1,300 文字）【請求項２】

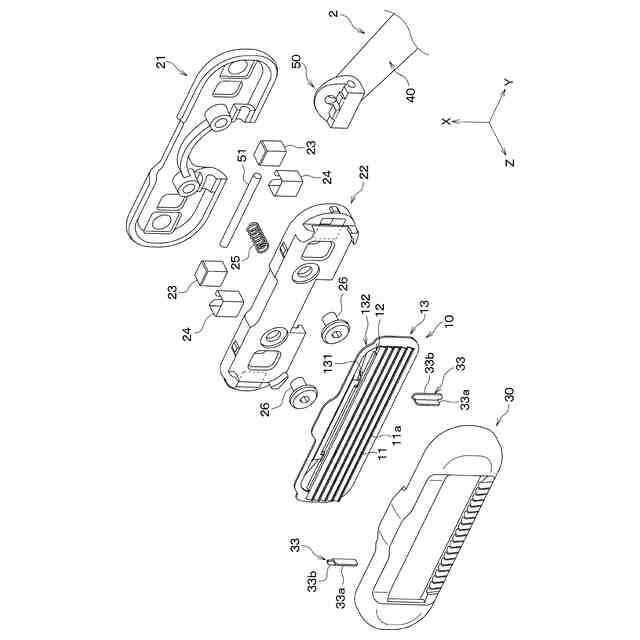

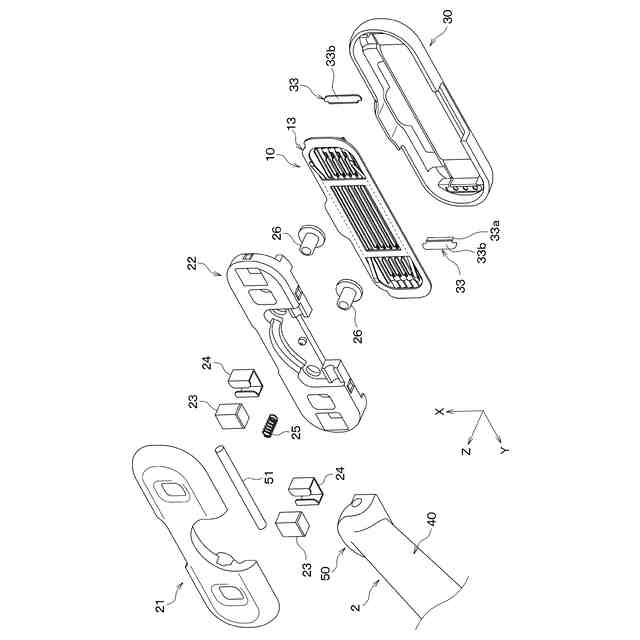

前記支持体は、前記刃体部と前記カバー部が磁気吸着される磁石（２３）を備え、
前記磁石と前記刃体部との磁気吸着力よりも前記磁石と前記カバー部の磁気吸着力の方が強くなっている、請求項１に記載の刃体交換式剃刀。
【請求項３】
前記カバー部のうち前記磁石に磁気吸着される部分と前記磁石との間の距離に対して、前記刃体部のうち前記磁石に磁気吸着または磁気吸引される部分と前記磁石との間の距離の方が長くされている、請求項２に記載の刃体交換式剃刀。
【請求項４】
前記カバー部は、
前記刃体を露出させる窓部（３５）が形成され、前記載置面に対向し、前記支持体と共に前記刃体部を挟持するカバー面（３０ａ）と、
前記カバー面の外縁に配置され、前記刃体部の外縁を囲むと共に前記支持体における前記載置面の外縁に当接する外周壁（３１）と、を有している、請求項３に記載の刃体交換式剃刀。
【請求項５】

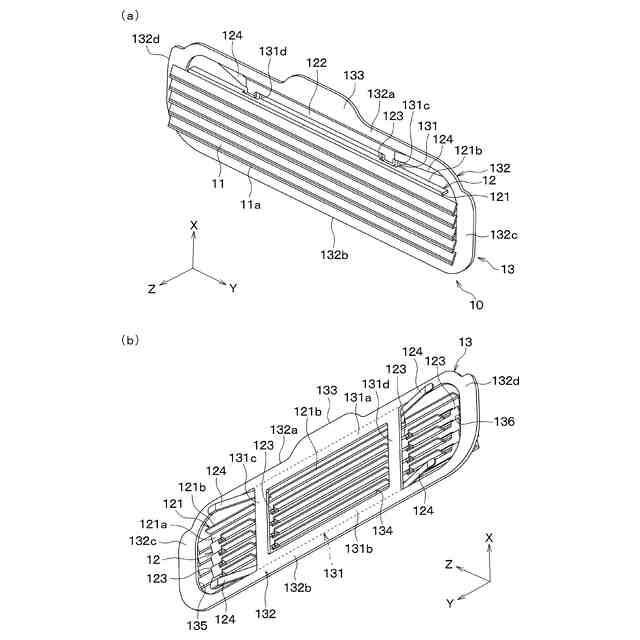

前記刃体部は、
前記長尺方向に対して直交する方向に複数枚並べられた前記刃体と、
前記刃体と前記支持体との間に配置され、前記刃体を支持すると共に前記磁石に磁気吸着または磁気吸引されるフレーム（１３）と、
前記刃体と前記フレームとの間に配置され、前記刃体および前記フレームと一体化される刃台部材（１２）と、を有して構成されている、請求項４に記載の刃体交換式剃刀。
【請求項６】

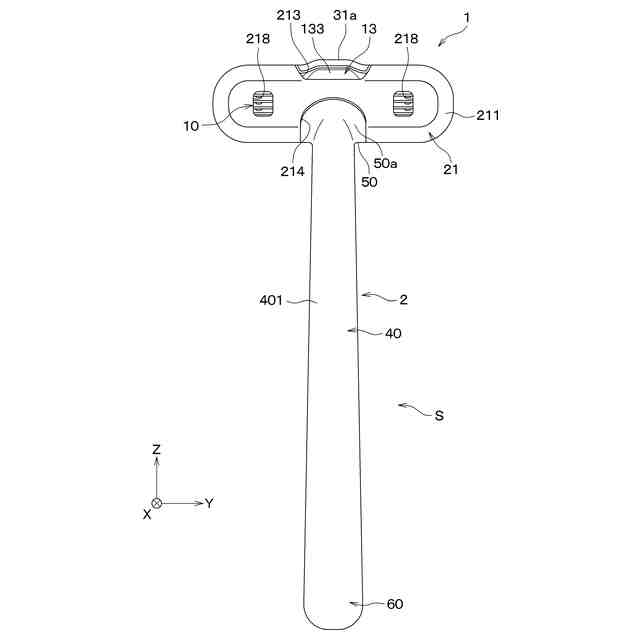

前記剃刀ヘッドのうち前記支持体が前記ハンドル部に連結されている部分と反対側に位置する部分において、前記フレームには前記支持体よりも突出した第１摘まみ部（１３３）が備えられている、請求項５に記載の刃体交換式剃刀。
【請求項７】
前記剃刀ヘッドのうち前記支持体が前記ハンドル部に連結されている部分と反対側に位置する部分において、前記外周壁には前記支持体よりも突出し、前記第１摘まみ部を覆う第２摘まみ部（３１ａ）が備えられている、請求項６に記載の刃体交換式剃刀。
【請求項８】
前記カバー部と前記刃体部のうち前記磁石に磁気吸着される部分が磁性金属製とされていることに加えて、前記剃刀ヘッドおよび前記ハンドル部がすべて金属製とされている、請求項３に記載の刃体交換式剃刀。
【請求項９】
請求項５ないし７のいずれか１つに記載の刃体交換式剃刀に用いられる前記刃体部が収容された替刃収容容器であって、
前記刃体部が収容される凹部（６１１）と、該凹部の周囲に突出した平面状のフランジ部（６１２）と、を有する容器本体部（６１０）と、
前記凹部内に収容された前記刃体部を覆いつつ前記フランジ部に取付けられ、前記フランジ部から取り外されることで前記刃体部の取り出しを可能とする蓋部（６２０）と、を備え、
前記刃体側が前記凹部の底面側に向けられ、前記フレーム側が前記凹部の底面と反対側に向けられて、前記刃体部が前記凹部に収容されている、替刃収容容器。
【請求項１０】
前記容器本体部は、複数個が前記フランジ部において連結されていると共に、該連結された箇所で切り離し可能とされている、請求項９に記載の替刃収容容器。

発明の詳細な説明【技術分野】
【０００１】
本開示は、刃体部のみの交換が可能な刃体交換式剃刀（以下、単に剃刀という）および替刃収容容器に関するものである。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来、特許文献１において、複数の刃を一体とした刃体部のみ交換可能な替刃式剃刀が開示されている。
【０００３】
この替刃式剃刀は、把持部と頭部とを有するホルダと、刃体部を収容する刃台部材および蓋部材を有する剃刀ヘッドと、を備えている。刃台部材および蓋部材は、支持軸によりホルダの頭部の下端に揺動可能に支持されている。蓋部材の上端には係止爪部が配置され、係止爪部が刃台部材の上端に配置された係止軸部に掛け外しされることで、蓋部材と刃台部材との間が開閉可能とさせられている。また、刃台部材の上端には左右両係止爪部が配置され、この左右両係止爪部がホルダの頭部の上端に設けた係止凹部に掛け外しされることで、刃台部材とホルダの頭部との間が開閉可能とされている。さらに、ホルダの頭部の内部に刃体部を磁気吸着する永久磁石が備えられている。
【０００４】
このような構造の替刃式剃刀では、左右両係止爪部を係止凹部から外して刃台部材とホルダの頭部との間を開くと、首振り可能状態となり永久磁石から刃体部から離れる。このため、この状態で係止爪部を係止軸部から外して蓋部材と刃台部材との間を開くと、刃体部を容易に取り外すことができる。また、蓋部材と刃台部材との間を開きつつ、刃台部材とホルダの頭部との間を閉じると、永久磁石が刃体部に当接可能な状態になるため、永久磁石に吸着させることで刃体部を容易に取付けることができる。
【先行技術文献】
【特許文献】
【０００５】
特開２０１０－１３１２２８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかしながら、上記の替刃式剃刀は、ホルダのヘッドの下端に蓋部材および刃台部材がそれぞれ別々に揺動可能に取付けられ、さらに蓋部材と刃台部材との間の開閉および刃台部材とホルダの頭部との開閉が別々に行える機構が必要になる。このため、剃刀ヘッドの構造が複雑になる。
【０００７】
本開示は、簡素な構造としつつも刃体部のみの交換を可能とする剃刀および替刃収容容器を提供することを目的とする。
【課題を解決するための手段】
【０００８】
上記目的を達成するため、請求項１に記載の発明は、一方向に沿って伸びるハンドル部（２）と、ハンドル部における一方向の一方側の先端部（５０）に取付けられた剃刀ヘッド（１）とを有する剃刀であって、剃刀ヘッドは、一方向に交差する方向を長尺方向とする刃体（１１）が備えられた刃体部（１０）と、ハンドル部の先端部に連結されており、刃体の刃先（１１ａ）をハンドル部と連結される側に向けた状態で刃体部が載置される載置面（２２０）を備え、磁気吸着にて刃体部を載置面に載置する支持体（２０）と、刃体を露出させつつ支持体と共に刃体部を挟持し、支持体に対して磁気吸着にて取付けられるカバー部（３０）と、を有し、カバー部が支持体から取り外されると刃体部のみの交換が可能とされる。
【０００９】
このように、刃体部が支持体に磁気吸着される構造であるため、カバー部が取り外されているときでも支持体に刃体部が磁気吸着されるようにしつつ、磁気吸着力に抗して支持体から刃体部を容易に取り外すことができる。また、新しい刃体部に支持体を近付けるだけで、刃体部が支持体に磁気吸着され、容易に刃体部の交換が行える。これにより、刃体部のみの交換が可能となる。
【００１０】
また、刃体部や刃先に触れる回数を減らすことや、刃体部に触れることなく刃体部の取り付け取外しを行うことができるため、ユーザが刃先に触れて怪我をすることや刃体部に触れることで怪我をするのではないかと感じる心理的不安を低減することができ、ユーザが刃体部の交換をしやすくなる。
（【００１１】以降は省略されています）
