公開番号2025077245
公報種別公開特許公報(A)
公開日2025-05-19
出願番号2023189297
出願日2023-11-06
発明の名称給電システム
出願人トヨタ自動車株式会社
代理人個人,個人,個人
主分類H02J 7/00 20060101AFI20250512BHJP(電力の発電,変換,配電)
要約【課題】認証用の機器を携帯することなく、容易に認証して給電を行うことが可能な給電システムを提供する。

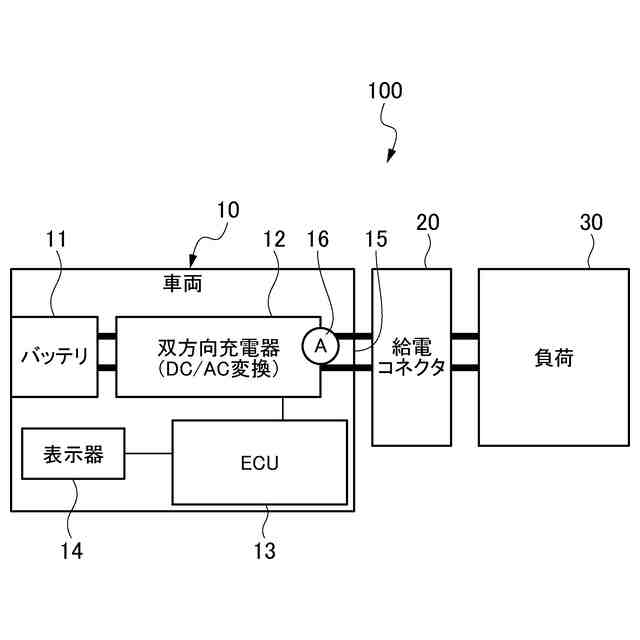

【解決手段】バッテリ11を搭載した車両10における給電システム100であって、バッテリ11への充電及びバッテリ11から外部機器である負荷30への給電を行うための双方向充電器12と、双方向充電器12を制御するECU13と、を備え、ECU13は、車両10のドアがロックされていない場合、または、車両10のキーの照合がある場合に限り、負荷30への給電を許可する。
【選択図】図1
特許請求の範囲【請求項１】
バッテリを搭載した車両における給電システムであって、
前記バッテリへの充電及び前記バッテリから外部機器への給電を行うための双方向充電器と、
前記双方向充電器を制御する制御部と、
を備え、
前記制御部は、前記車両のドアがロックされていない場合、または、前記車両のキーの照合がある場合に限り、前記外部機器への給電を許可する、
給電システム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、給電システムに関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
特許文献１には、電力供給装置と、通信ユニットと、第１制御部とを備える電動移動体と、通信ユニットと通信可能な携帯端末と、通信ユニット及び携帯端末と通信可能なサーバ装置と、を備える外部給電システムが開示されている。この外部給電システムでは、携帯端末は、通信ユニット又はサーバ装置に認証情報を送信することで、被給電体の給電を依頼する。
【０００３】
近年では、電気自動車、ハイブリッド自動車あるいは燃料電池自動車等の外部電源によってバッテリが充電可能な車両において、この車両のバッテリを電力供給源として、家電等の外部機器に電力を供給することが検討されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０２１－１３６７２０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ところで、特許文献１に記載の技術では、第三者によって無断に給電されることがないように、通信ユニット又はサーバ装置に認証情報を送信して被給電体の給電を依頼するための認証用の携帯端末を携帯しなければならない。
【０００６】
また、車両のバッテリを電力供給源として外部機器に電力を供給するシステムの場合も、認証用の機器を携帯することなく、第三者が無断で給電を受けることを容易に防ぐことが望まれる。
【０００７】
本発明は、上記事情に鑑みてなされたもので、認証用の機器を携帯することなく、容易に認証して給電を行うことが可能な給電システムを提供することを目的としている。
【課題を解決するための手段】
【０００８】
上記目的を達成するために、本発明の給電システムは、
バッテリを搭載した車両における給電システムであって、
前記バッテリへの充電及び前記バッテリから外部機器への給電を行うための双方向充電器と、
前記双方向充電器を制御する制御部と、
を備え、
前記制御部は、前記車両のドアがロックされていない場合、または、前記車両のキーの照合がある場合に限り、前記外部機器への給電を許可する、
給電システム。
【０００９】
この構成の給電システムによれば、車両のドアがロックされていない場合、または、車両のキーの照合がある場合に限り、外部機器への給電が許可される。したがって、認証用の機器を携帯することなく、第三者による無断給電を抑えつつ、容易に認証して給電を行うことができる。
【発明の効果】
【００１０】
本発明によれば、認証用の機器を携帯することなく、容易に認証して給電を行うことが可能な給電システムを提供できる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
