公開番号2025076772
公報種別公開特許公報(A)
公開日2025-05-16
出願番号2023188616
出願日2023-11-02
発明の名称電池
出願人トヨタ自動車株式会社
代理人個人,個人,個人,個人,個人,個人
主分類H01M 50/105 20210101AFI20250509BHJP(基本的電気素子)
要約【課題】本開示は、体積効率が高く、かつラミネートフィルムを折り曲げた部分のスプリングバックが抑制された電池を提供する。
【解決手段】本開示の電池100は、電極積層体10、及び電極積層体を封止しているラミネートフィルム20を有する。本開示の電池におけるラミネートフィルムは、電極積層体の周縁に延出している延出部20aを有しており、延出部は、電極積層体に向かって折り曲げられている。本開示の電池において、電極積層体の端部に形成されている第1領域10a及び第1領域を封止しているラミネートフィルムの合計の厚さは、電極積層体の第1領域以外の領域である第2領域10b及び第2領域を封止しているラミネートフィルムの合計の厚さよりも小さい。また、ラミネートフィルムのうちの、第1領域を封止している箇所において、帯状部材30が、ラミネートフィルムを巻回して延出部を固定するように配置されている。
【選択図】図1
特許請求の範囲【請求項１】
電極積層体、及び前記電極積層体を封止しているラミネートフィルムを有する電池であって、
前記ラミネートフィルムは、前記電極積層体の周縁に延出している延出部を有しており、
前記延出部は、前記電極積層体に向かって折り曲げられており、
前記電極積層体が、少なくとも１つの端部に形成されている第１領域、及び前記第１領域以外の領域である第２領域を有しており、
前記電極積層体の前記第１領域及び前記第１領域を封止している前記ラミネートフィルムの合計の厚さが、前記電極積層体の前記第２領域及び前記第２領域を封止している前記ラミネートフィルムの合計の厚さよりも小さく、かつ
前記ラミネートフィルムのうちの、前記第１領域を封止している箇所において、帯状部材が、前記ラミネートフィルムを巻回して前記延出部を固定するように配置されている、
電池。
続きを表示（約 590 文字）【請求項２】
前記ラミネートフィルムは、融着層を有し、前記延出部は、前記ラミネートフィルムの端部の融着層同士が融着された融着端部によって形成されている、請求項１に記載の電池。
【請求項３】
前記電極積層体の前記第１領域、前記第１領域を封止している前記ラミネートフィルム、及び前記帯状部材の合計の厚さが、前記電極積層体の前記第２領域及び前記第２領域を封止している前記ラミネートフィルムの合計の厚さと同じ又はそれよりも小さい、請求項１に記載の電池。
【請求項４】
前記帯状部材が、粘着テープである、請求項１に記載の電池。
【請求項５】
前記電極積層体は、負極集電体層、負極活物質層、電解質層、正極活物質層、及び正極集電体層をこの順に有する複数の予備積層体から構成されており、
前記第１領域は、前記正極活物質層が前記負極活物質層よりも面方向について小さいことに起因して形成される領域である、請求項１に記載の電池。
【請求項６】
前記電極積層体の集電箔に電気的に接続されている集電端子を更に有し、前記ラミネートフィルムが、前記集電端子とともに、前記電極積層体を封止している、請求項１に記載の電池。
【請求項７】
積層された複数の請求項１～６のいずれか一項に記載の電池を有する、電池モジュール。

発明の詳細な説明【技術分野】
【０００１】
本開示は、電池に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
リチウムイオン二次電池等の電池では、正極集電体層、正極活物質層、電解質層、負極活物質層、及び負極集電体層を有する電極積層体が用いられることがある。この電極積層体を封止する様々な技術が知られている。
【０００３】
例えば、特許文献１は、第一及び第二のフィルムを重ね合わせたラミネート部材と、前記ラミネート部材の前記第一及び第二のフィルムの間に収納された電池セルとを有するラミネート型電池であって、前記ラミネート部材の周縁部分が、前記第一及び第二のフィルムが互いに接着されている外縁部、並びに前記第一及び第二のフィルムが互いに接着されていない内縁部を有し、前記外縁部が、前記電池セルの側面に沿って１回以上折り曲げられ、かつ前記内縁部が、前記電池セルの側面に沿って１回以上折り曲げられている、ラミネート型電池を開示している。
【０００４】
特許文献２は、電極集合体（電極積層体）、及び電極集合体の外表面に配置されており、熱によって収縮する熱収縮保護層を備える二次電池を開示している。
【先行技術文献】
【特許文献】
【０００５】
特開２０１６－１３９４９４号公報
米国特許出願公開第２０１８／０２８７１８４号明細書
【発明の概要】
【発明が解決しようとする課題】
【０００６】
特に、特許文献１の技術に関して、電池の体積効率を高めつつ、ラミネートフィルムを折り曲げた部分のスプリングバックを抑制する観点で改善の余地がある。
【０００７】
本開示は、体積効率が高く、かつラミネートフィルムを折り曲げた部分のスプリングバックが抑制された電池を提供することを目的とする。
【課題を解決するための手段】
【０００８】
本件開示者等は、以下の手段により上記課題を解決することができることを見出した。
〈態様１〉
電極積層体、及び前記電極積層体を封止しているラミネートフィルムを有する電池であって、
前記ラミネートフィルムは、前記電極積層体の周縁に延出している延出部を有しており、
前記延出部は、前記電極積層体に向かって折り曲げられており、
前記電極積層体が、少なくとも１つの端部に形成されている第１領域、及び前記第１領域以外の領域である第２領域を有しており、
前記電極積層体の前記第１領域及び前記第１領域を封止している前記ラミネートフィルムの合計の厚さが、前記電極積層体の前記第２領域及び前記第２領域を封止している前記ラミネートフィルムの合計の厚さよりも小さく、かつ
前記ラミネートフィルムのうちの、前記第１領域を封止している箇所において、帯状部材が、前記ラミネートフィルムを巻回して前記延出部を固定するように配置されている、
電池。
〈態様２〉
前記ラミネートフィルムは、融着層を有し、前記延出部は、前記ラミネートフィルムの端部の融着層同士が融着された融着端部によって形成されている、態様１に記載の電池。
〈態様３〉
前記電極積層体の前記第１領域、前記第１領域を封止している前記ラミネートフィルム、及び前記帯状部材の合計の厚さが、前記電極積層体の前記第２領域及び前記第２領域を封止している前記ラミネートフィルムの合計の厚さと同じ又はそれよりも小さい、態様１又は２に記載の電池。
〈態様４〉
前記帯状部材が、粘着テープである、態様１～３のいずれか一項に記載の電池。
〈態様５〉
前記電極積層体は、負極集電体層、負極活物質層、電解質層、正極活物質層、及び正極集電体層をこの順に有する複数の予備積層体から構成されており、
前記第１領域は、前記正極活物質層が前記負極活物質層よりも面方向について小さいことに起因して形成される領域である、態様１～４のいずれか一項に記載の電池。
〈態様６〉
前記電極積層体の集電箔に電気的に接続されている集電端子を更に有し、前記ラミネートフィルムが、前記集電端子とともに、前記電極積層体を封止している、態様１～５のいずれか一項に記載の電池。
〈態様７〉
積層された複数の態様１～６のいずれか一項に記載の電池を有する、電池モジュール。
【発明の効果】
【０００９】
本開示によれば、体積効率が高く、かつラミネートフィルムを折り曲げた部分のスプリングバックが抑制された電池を提供することができる。
【図面の簡単な説明】
【００１０】

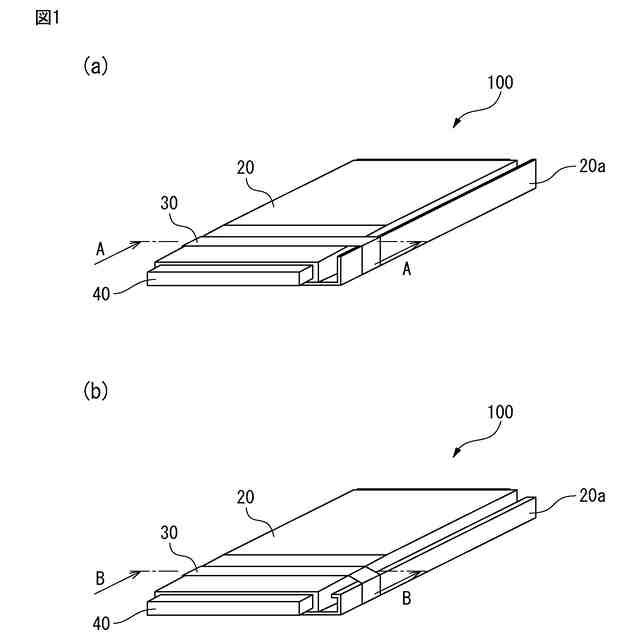

図１は、本開示の電池の一例を示す概略斜視図である。
図２は、（ａ）本開示の電池のＡ－Ａ線断面図、及び（ｂ）本開示の電池のＢ－Ｂ線断面図である。

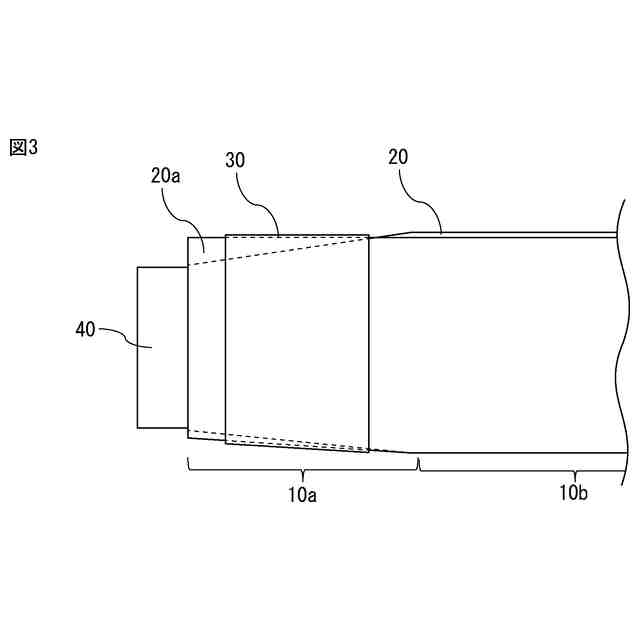

図３は、電極積層体の第１領域の部分を拡大した、本開示の電池の一例を示す概略側面図である。
図４は、本開示の電池において、第１領域を拡大した電極積層体の一例を示す概略側面図である。

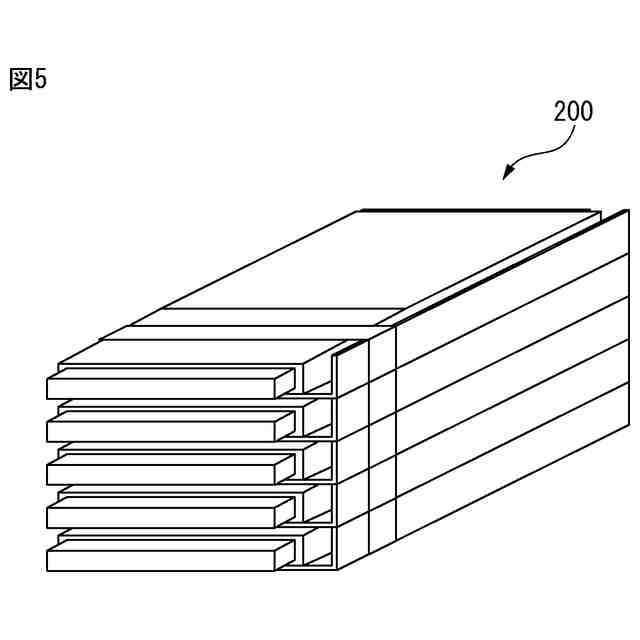

図５は、本開示の電池モジュールの一例を示す概略斜視図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
