発明の名称防曇装置
出願人トヨタ自動車株式会社
代理人個人,個人,個人,個人,個人,個人,個人
主分類B60S 1/02 20060101AFI20250530BHJP(車両一般)
要約【課題】窓ガラスの防曇装置の修繕性を向上させる。
【解決手段】防曇装置30は、窓ガラス10を加熱する電気回路31を備える。電気回路31は、窓ガラス10に配置される電熱線と、窓ガラス10に配置されるリペア配線と、
を備える。電熱線40は、第1発熱部41と、第1発熱部41から延びる第2発熱部42と、第2発熱部42から延びる第3発熱部43と、を備える。リペア配線50は、第1発熱部41及び第2発熱部42を迂回可能な窓ガラス10上のラインに設けられて遮断部位60を有する第1リペア部51と、第2発熱部42及び第3発熱部43を迂回可能な窓ガラス10上のラインに設けられて遮断部位60を有する第2リペア部52と、を備える。
【選択図】図3
特許請求の範囲【請求項１】
窓ガラスを加熱する電気回路を備える防曇装置であって、
前記電気回路は、
前記窓ガラスに配置される電熱線と、
前記窓ガラスに配置されるリペア配線と、
を備え、
前記電熱線は、
第１発熱部と、
前記第１発熱部から延びる第２発熱部と、
前記第２発熱部から延びる第３発熱部と、
を備え、
前記リペア配線は、
前記第１発熱部及び前記第２発熱部を迂回可能な前記窓ガラス上のラインに設けられ、遮断部位を有する第１リペア部と、
前記第２発熱部及び前記第３発熱部を迂回可能な前記窓ガラス上のラインに設けられ、遮断部位を有する第２リペア部と、
を備える、
防曇装置。
続きを表示（約 690 文字）【請求項２】
前記第１発熱部及び前記第２発熱部を迂回可能な前記窓ガラス上の前記ラインは、前記電気回路の前記第１発熱部よりも上流側の部位と、前記第３発熱部と、を接続することが可能なラインであり、
前記第２発熱部及び前記第３発熱部を迂回可能な前記窓ガラス上の前記ラインは、前記第１発熱部と、前記電気回路の前記第３発熱部よりも下流側の部位と、を接続することが可能なラインである、
請求項１に記載の防曇装置。
【請求項３】
前記電気回路の、前記第１発熱部よりも上流側の部位、前記第１発熱部、前記第２発熱部、前記第３発熱部、及び前記第３発熱部よりも下流側の部位の各抵抗値は同一又は略同一である、
請求項２に記載の防曇装置。
【請求項４】
前記第１リペア部の前記遮断部位を電気的に接続したときの前記第１リペア部、及び第２リペア部の前記遮断部位を電気的に接続したときの前記第２リペア部の各抵抗値は、前記第１発熱部よりも上流側の部位、前記第１発熱部、前記第２発熱部、前記第３発熱部、及び前記第３発熱部よりも下流側の部位の各抵抗値よりも小さい、
請求項３に記載の防曇装置。
【請求項５】
前記窓ガラスは、カメラによって前記窓ガラスを介して前記窓ガラスの外側の撮影が行われる透過エリアと、前記透過エリアよりも可視光透過率の低い遮蔽エリアと、を備え、
前記電熱線は、前記透過エリアに配置され、
前記リペア配線は、前記遮蔽エリアに配置される、
請求項１から請求項４までのいずれか１項に記載の防曇装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、防曇装置に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
特許文献１には、従来の自動車用窓ガラスの防曇装置として、車載カメラによってウインドシールドを介して車外の景色を撮影するにあたって、ウインドシールド上のカメラ撮像エリアに、一本線からなる防曇用の電熱線を設けたものが開示されている。
【先行技術文献】
【特許文献】
【０００３】
国際公開第２０２１／２４６３２６号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、前述した従来の自動車用窓ガラスの防曇装置は、電熱線が断線した場合の修繕性を考慮したものではなかった。
【０００５】
本発明は、このような問題点に着目してなされたものであり、窓ガラスの防曇装置の修繕性を向上させることを目的とする。
【課題を解決するための手段】
【０００６】
上記課題を解決するために、本発明のある態様による防曇装置は、窓ガラスを加熱する電気回路を備える。電気回路は、窓ガラスに配置される電熱線と、窓ガラスに配置されるリペア配線と、を備える。電熱線は、第１発熱部と、第１発熱部から延びる第２発熱部と、第２発熱部から延びる第３発熱部と、を備える。リペア配線は、第１発熱部及び第２発熱部を迂回可能な窓ガラス上のラインに設けられ、遮断部位を有する第１リペア部と、第２発熱部及び第３発熱部を迂回可能な窓ガラス上のラインに設けられ、遮断部位を有する第２リペア部と、を備える。
【発明の効果】
【０００７】
本発明のこれらの態様によれば、電熱線が断線した場合には、予め設けられたリペア配線の遮断部位の両端を電気的に接続することで、電熱線に容易に通電を行うことができるようになる。そのため、窓ガラスの防曇装置の修繕性を向上させることができる。
【図面の簡単な説明】
【０００８】

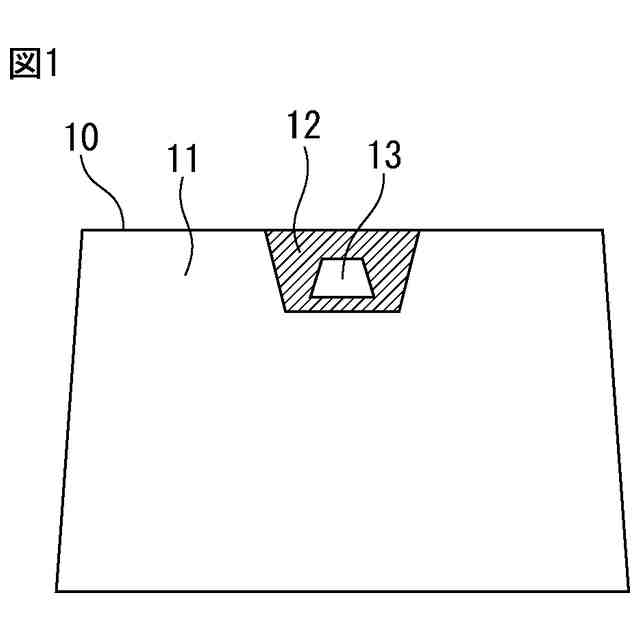

車両の前面に取り付けられる本発明の一実施形態によるウインドシールドガラスの概略構成図である。
ウインドシールドガラス及び車載カメラの位置関係を簡単に示す模式図である。

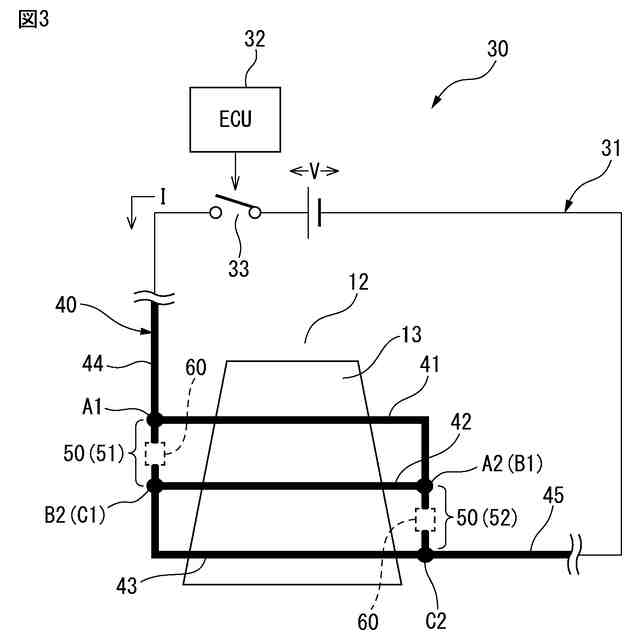

本発明の一実施形態によるウインドシールドガラスのカメラ撮像エリア付近の概略拡大図である。
本発明の一実施形態によるウインドシールドガラスのカメラ撮像エリア付近の概略拡大図であり、電熱線が断線した状態を示す図である。
本発明の別実施形態による防曇装置の電気回路の概略構成図である。

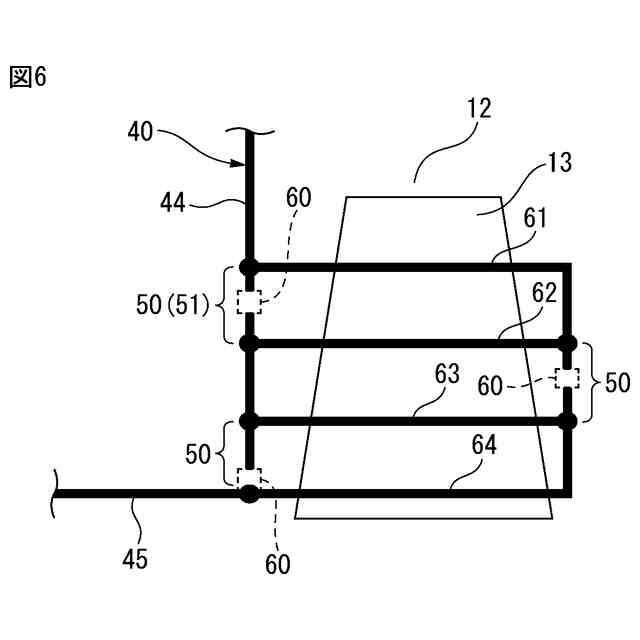

本発明の別実施形態によるウインドシールドガラスのカメラ撮像エリア付近の概略拡大図である。
【発明を実施するための形態】
【０００９】
以下、図面を参照して本発明の実施形態について詳細に説明する。なお、以下の説明では、同様な構成要素には同一の参照番号を付す。
【００１０】
図１は、車両の前面に取り付けられるウインドシールドガラス１０の概略構成図である。ウインドシールドガラス１０は、窓ガラスの一例である。図２は、ウインドシールドガラス１０及び車載カメラ２０の位置関係を簡単に示す模式図である。
（【００１１】以降は省略されています）
