公開番号2025083723
公報種別公開特許公報(A)
公開日2025-06-02
出願番号2023197278
出願日2023-11-21
発明の名称内燃機関
出願人トヨタ自動車株式会社
代理人個人,個人
主分類F01M 13/00 20060101AFI20250526BHJP(機械または機関一般;機関設備一般;蒸気機関)
要約【課題】簡易な構成で内燃機関の吸入空気量を調整しつつ、ブローバイガスを処理する。
【解決手段】内燃機関10は、吸気通路と、吸気通路に設けられたスロットル弁28と、吸気通路においてスロットル弁28よりも下流に設けられた流量調整弁40と、スロットル弁28と流量調整弁40との間の吸気通路とクランクケース19とを連通する第1通路と、流量調整弁40よりも下流の吸気通路とクランクケース19とを連通する第2通路とを有する。
【選択図】図1
特許請求の範囲【請求項１】
吸気通路と、前記吸気通路に設けられたスロットル弁と、前記吸気通路において前記スロットル弁よりも下流に設けられた流量調整弁と、前記スロットル弁と前記流量調整弁との間の前記吸気通路とクランクケースとを連通する第１通路と、前記流量調整弁よりも下流の前記吸気通路と前記クランクケースとを連通する第２通路と、を有する
内燃機関。
続きを表示（約 280 文字）【請求項２】
前記流量調整弁の開度を調整する制御装置を備えており、
前記制御装置は、機関水温、機関油温、機関回転速度、及び前記スロットル弁の開度の少なくとも１つに基づいて前記流量調整弁の開度を調整する処理を実行する
請求項１に記載の内燃機関。
【請求項３】
前記制御装置は、前記流量調整弁の開度調整に伴う吸入空気量の変化を抑えるように前記スロットル弁の開度を補正する処理を実行する
請求項２に記載の内燃機関。
【請求項４】
前記内燃機関の燃料は気体燃料である
請求項１に記載の内燃機関。

発明の詳細な説明【技術分野】
【０００１】
本発明は、内燃機関に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
例えば、特許文献１に記載の内燃機関は、吸気通路に設けられた流量調整弁と、流量調整弁よりも上流の吸気通路とクランクケースとを連通する第１通路と、流量調整弁よりも下流の吸気通路とクランクケースとを連通する第２通路とを備えている。そして、流量調整弁の開度を調整することにより、クランクケース内のブローバイガスを吸気通路に導入するブローバイガス処理を行うようにしている。
【先行技術文献】
【特許文献】
【０００３】
特開２００６－１３２３６０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、特許文献１に記載の内燃機関では、可変動弁機構といった複雑な機構を使って吸入空気量を調整するようにしている。そのため、より簡易な構成で内燃機関の吸入空気量を調整しつつ、ブローバイガスを処理することが望まれる。
【課題を解決するための手段】
【０００５】
上記課題を解決する内燃機関は、吸気通路と、前記吸気通路に設けられたスロットル弁と、前記吸気通路において前記スロットル弁よりも下流に設けられた流量調整弁と、前記スロットル弁と前記流量調整弁との間の前記吸気通路とクランクケースとを連通する第１通路と、前記流量調整弁よりも下流の前記吸気通路と前記クランクケースとを連通する第２通路と、を有している。
【発明の効果】
【０００６】
この内燃機関は、簡易な構成で内燃機関の吸入空気量を調整しつつ、ブローバイガスを処理することができる。
【図面の簡単な説明】
【０００７】

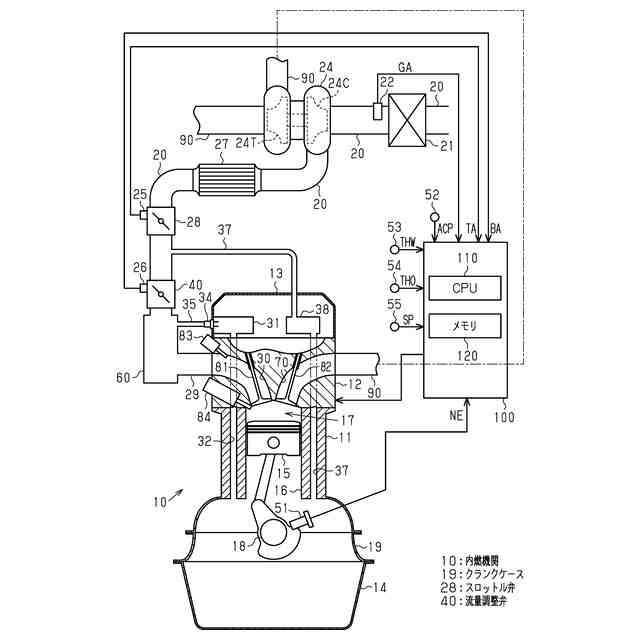

一実施形態における内燃機関の構成を示す模式図である。

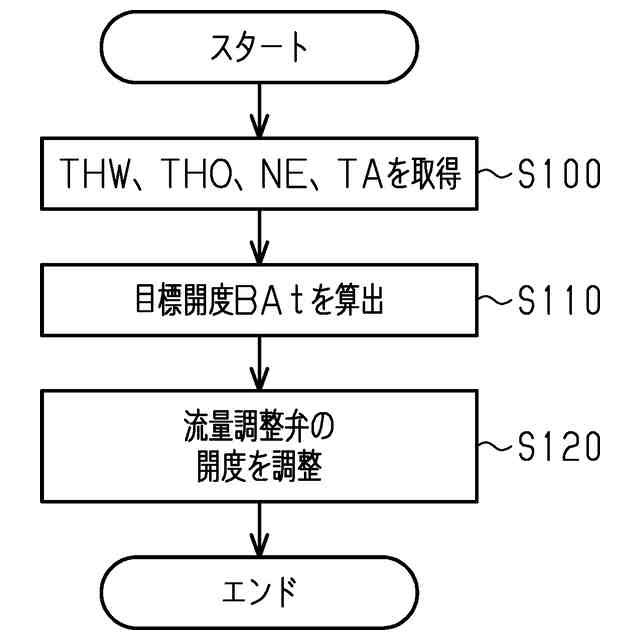

同実施形態の制御装置が実行する処理の手順を示すフローチャートである。

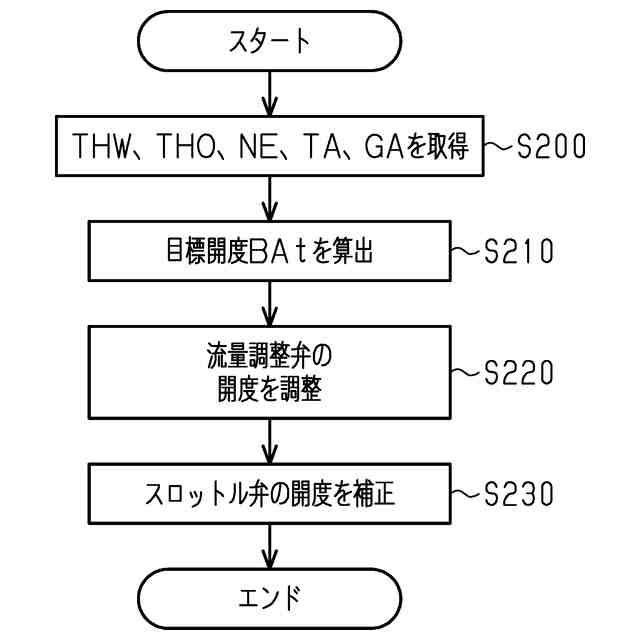

同実施形態の変更例において制御装置が実行する処理の手順を示すフローチャートである。
【発明を実施するための形態】
【０００８】
以下、車両に搭載される内燃機関を具体化した一実施形態について説明する。
＜内燃機関の構成＞
図１に示すように、内燃機関１０は、シリンダブロック１１、シリンダヘッド１２、ヘッドカバー１３、及びオイルパン１４を備えている。シリンダブロック１１内には、ピストン１５が往復動可能に配置されたシリンダ１６が設けられている。
【０００９】
シリンダヘッド１２には、内燃機関１０の燃焼室１７に吸気を導入する吸気ポート３０や燃焼室１７から排気を排出する排気ポート７０が設けられている。吸気ポート３０には吸気バルブ８１が設けられている。排気ポート７０には排気バルブ８２が設けられている。
【００１０】
シリンダヘッド１２には、吸気ポート３０内に機関燃料である水素ガスを噴射するポート噴射弁８３と、燃焼室１７内に機関燃料である水素ガスを直接噴射する筒内噴射弁８４と、点火プラグ（図示略）とが設けられている。
