公開番号2025076242
公報種別公開特許公報(A)
公開日2025-05-15
出願番号2024027833
出願日2024-02-27
発明の名称ロール加工機及び紙管
出願人株式会社佐々木印刷
代理人個人,個人
主分類B65H 75/10 20060101AFI20250508BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】テープを巻き取る際に十分にテープを紙管に保持することができ、かつ、テープを紙管から剥がしやすい小巻ロールとすることができるロール加工機を提供する。

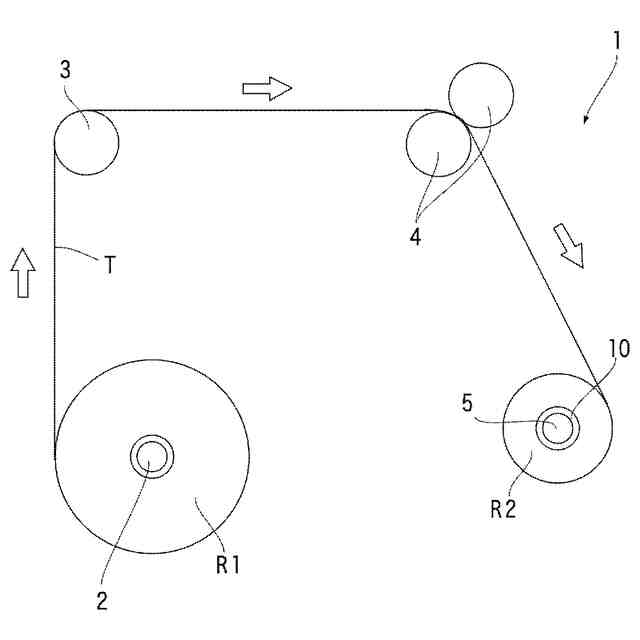

【解決手段】本発明のロール加工機1は、大径のロールが装着される供給軸2と、紙管が装着される巻取軸5と、を備える。ロール加工機1は、供給軸2の回転に伴い大径のロールから供給された帯状物が、巻取軸5に装着された紙管10に巻き取られるロール加工を行う。紙管10は、加熱により接着性を発現する接着層11が形成されており、巻取軸5には、紙管10を加熱する加熱機構としてのヒータ51が設けられている。
【選択図】図2
特許請求の範囲【請求項１】
大径のロールが装着される供給軸と、紙管が装着される巻取軸と、を備え、
前記供給軸の回転に伴い大径のロールから供給された帯状物が、前記巻取軸に装着された前記紙管に巻き取られるロール加工を行う、ロール加工機であって、
前記紙管は、加熱により接着性を発現する接着層が形成されており、
前記巻取軸には、前記紙管を加熱する加熱機構が設けられていることを特徴とする、ロール加工機。
続きを表示（約 340 文字）【請求項２】
前記加熱機構がヒータであることを特徴とする、請求項１記載のロール加工機。
【請求項３】
前記巻取軸には、前記ヒータが内蔵されていることを特徴とする、請求項２記載のロール加工機。
【請求項４】
前記巻取軸の軸方向に亘って加熱することができるようにヒータが設けられていることを特徴とする、請求項２記載のロール加工機。
【請求項５】

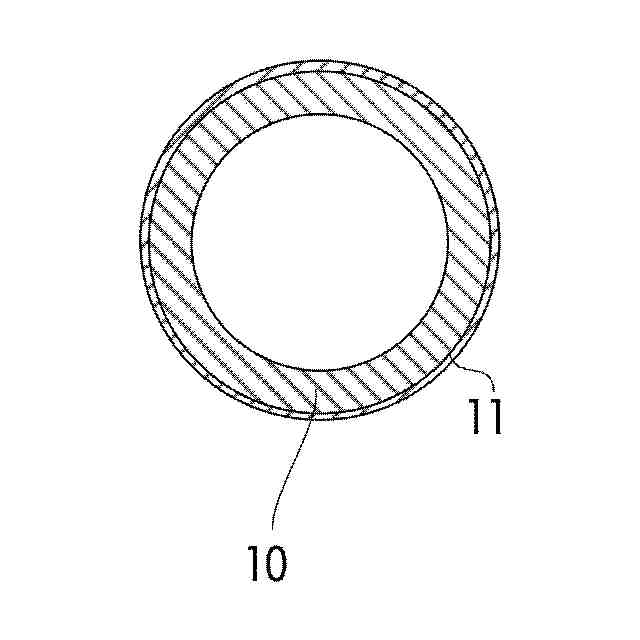

大径のロールから供給された帯状物を巻き取るための紙管であって、
その外表面に加熱により接着性を発現する接着層が形成されており、
前記接着層が、ある一定の温度以上で粘着性を有し、この温度より低いと粘着性を消失する性質を有する接着剤を用いて形成されていることを特徴とする、紙管。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ロール加工機及び紙管に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
現在、紙製品については、複数の紙を積層して管状にした紙管に帯状のテープ、例えばレジレシート用の感熱紙からなるテープや台紙にラベルが仮着されてなるラベルテープ等が巻き付けられたロールタイプの紙製品がある。このようなロールタイプの紙製品は、通常、大巻きのロールを所定の巻き径の小さな紙管に巻き取らせて小分けにして複数の小巻ロールとするロール加工作業が行われる。
【０００３】
紙製品の場合、小分けにする際には、帯状のテープの端部を紙管に固定する必要がある。そのため、例えば、特許文献１では、ラベルテープを巻き付ける巻芯と、剥離台紙の長手方向の端部と巻芯との間に設けられて、前記ラベルテープを前記巻芯の外周面上に保持する保持部材と、を備えるラベルロールが開示されている。このラベルロールでは、保持部材が、剥離台紙を摩擦力によって外周面上に保持している。
【先行技術文献】
【特許文献】
【０００４】
特開２０１５－０７４５４１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
上記構成のラベルロールによれば、保持部材により剥離台紙を外周面で保持することができるが、摩擦力により保持するだけでは、テープを巻き取る際に十分にテープを保持することができない場合もある。他方で、例えばテープの端部を接着テープなどで止めるとすれば、テープが紙管に貼着されてしまい、最後までテープを使うことができないことが考えられる。
【０００６】
そこで、本発明の目的は、テープを巻き取る際に十分にテープを紙管に保持することができ、かつ、テープを紙管から剥がしやすい小巻ロールとすることができるロール加工機を提供することである。また、そのようなロール加工機に適した紙管を提供することである。
【課題を解決するための手段】
【０００７】
上記目的を達成するために、本発明は、大径のロールが装着される供給軸と、紙管が装着される巻取軸と、を備え、前記供給軸の回転に伴い大径のロールから供給された帯状物が、前記巻取軸に装着された前記紙管に巻き取られるロール加工を行う、ロール加工機であって、前記紙管は、加熱により接着性を発現する接着層が形成されており、前記巻取軸には、前記紙管を加熱する加熱手段が設けられていることを特徴とする、ロール加工機を提供する（発明１）。前記紙管は、加熱により接着性を発現する接着層が形成されており、前記巻取軸には、加熱手段が設けられていることで、紙管の接着剤層に帯状物を固定するときには熱して接着性を発現することができるので、テープを巻き取る際に十分にテープを紙管に保持することができ、かつ、テープを紙管から剥がしやすい。
【０００８】
上記発明（発明１）において、前記加熱機構がヒータであってもよい（発明２）。
【０００９】
上記発明（発明２）において、前記巻取軸には、前記ヒータが内蔵されていることが好ましい（発明３）。ヒータが内蔵されていることで、紙管と干渉することがなく、動作性が高い。
【００１０】
上記発明（発明２）においては、前記巻取軸の軸方向に亘って加熱することができるようにヒータが設けられていることが好ましい（発明４）。
（【００１１】以降は省略されています）
