公開番号2025075822
公報種別公開特許公報(A)
公開日2025-05-15
出願番号2023187259
出願日2023-10-31
発明の名称レンズ装置および撮像装置
出願人キヤノン株式会社
代理人個人,個人,個人,個人,個人
主分類G02B 7/02 20210101AFI20250508BHJP(光学)
要約【課題】本発明は、一対の筒部材間の相対的な移動時に安定した弾性力を発生させ、かつ防滴性能を高めることを可能にしたレンズ装置を提供することを目的とする。
【解決手段】本発明のレンズ装置は、第1筒部材と、前記第1筒部材に対して相対的に移動し、前記第1筒部材と径方向に少なくとも一部が重複する第2筒部材と、前記第1筒部材と前記第2筒部材の一方に固定された弾性部材を有し、前記弾性部材の少なくとも一部が前記第1筒部材と前記第2筒部材の隙間に配置され、前記弾性部材が固定された前記第1筒部材と前記第2筒部材の一方に、前記弾性部材と接する一部において前記第1筒部材と前記第2筒部材の他方に向かって突出した凸部が設けられていることを特徴とする。
【選択図】図8
特許請求の範囲【請求項１】
第１筒部材と、
前記第１筒部材に対して相対的に移動し、前記第１筒部材と径方向に少なくとも一部が重複する第２筒部材と、
前記第１筒部材と前記第２筒部材の一方に固定された弾性部材を有し、
前記弾性部材の少なくとも一部が前記第１筒部材と前記第２筒部材の隙間に配置され、
前記弾性部材が固定された前記第１筒部材と前記第２筒部材の一方に、前記弾性部材と接する一部において前記第１筒部材と前記第２筒部材の他方に向かって突出した凸部が設けられていることを特徴とするレンズ装置。
続きを表示（約 790 文字）【請求項２】
前記弾性部材は、前記凸部を覆って固定されることにより、前記第１筒部材と前記第２筒部材の他方に向かって突出することを特徴とする請求項１に記載のレンズ装置。
【請求項３】
突出した前記弾性部材が前記第１筒部材と前記第２筒部材の他方と接触することを特徴とする請求項２に記載のレンズ装置。
【請求項４】
前記第１筒部材と前記第２筒部材の一方に、前記弾性部材が前記レンズ装置の光軸に沿った方向に移動することを制限する制限部を有することを特徴とする請求項１に記載のレンズ装置。
【請求項５】
前記弾性部材は、前記制限部に当接する断面部に対して前記光軸に沿った方向において反対側の断面部が、前記第１筒部材と前記第２筒部材の一方の開口部の周方向に沿うように配置されていることを特徴とする請求項４に記載のレンズ装置。
【請求項６】
前記弾性部材は、前記開口部の物体側の端面の少なくとも一部を覆うように配置されていることを特徴とする請求項５に記載のレンズ装置。
【請求項７】
前記弾性部材は、シート状の部材であり、前記第１筒部材と前記第２筒部材の一方の周方向に固定されていることを特徴とする請求項１に記載のレンズ装置。
【請求項８】
前記弾性部材の周方向における断面部は前記凸部が設けられていない領域に固定されていることを特徴とする請求項１に記載のレンズ装置。
【請求項９】
前記弾性部材は、不織布からなることを特徴とする請求項１に記載のレンズ装置。
【請求項１０】
前記第１筒部材は前記第２筒部材の内径側に配置されており、前記第２筒部材の内径側に前記凸部が設けられていることを特徴とする請求項１に記載のレンズ装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、レンズ装置および撮像装置に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
従来、一眼レフカメラ等の撮像装置に搭載されるレンズ装置には、相対的に回転移動や直進移動する一対の筒部材が設けられているものがある。相対的に移動する一対の筒部材の間には隙間が設けられており、この隙間から水滴やごみがレンズ装置の内部に侵入するのを防ぐために、弾性部材が配置されているレンズ装置が知られている。
【０００３】
特許文献１には、一対の筒部材の隙間を埋めるようにひれ部が設けられたシリコンゴム等による弾性変形可能なシール部材を配置したレンズ装置が開示されている。
【０００４】
特許文献２には、環状の溝部に複数の凸形状が設けられたゴム製の防水部材を配置したレンズ装置が開示されている。
【先行技術文献】
【特許文献】
【０００５】
特開平１１―１１９０７５号公報
特開２００５－１７３９２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかしながら、弾性部材自体の形状を変形してひれ部や複数の凸形状を形成する場合には、弾性部材自体の部品バラつきにより、安定した弾性力を発生することが難しい。
【０００７】
そこで、本発明は、一対の筒部材間の相対的な移動時に安定した弾性力を発生させ、かつ防滴性能を高めることを可能にしたレンズ装置を提供することを目的とする。
【課題を解決するための手段】
【０００８】
本発明のレンズ装置は、第１筒部材と、前記第１筒部材に対して相対的に移動し、前記第１筒部材と径方向に少なくとも一部が重複する第２筒部材と、前記第１筒部材と前記第２筒部材の一方に固定された弾性部材を有し、前記弾性部材の少なくとも一部が前記第１筒部材と前記第２筒部材の隙間に配置され、前記弾性部材が固定された前記第１筒部材と前記第２筒部材の一方に、前記弾性部材と接する一部において前記第１筒部材と前記第２筒部材の他方に向かって突出した凸部が設けられていることを特徴とするレンズ装置。
【発明の効果】
【０００９】
本発明によれば、一対の筒部材間の相対的な移動時に安定した弾性力を発生させ、かつ防滴性能を高めることを可能にしたレンズ装置を提供することができる。
【図面の簡単な説明】
【００１０】

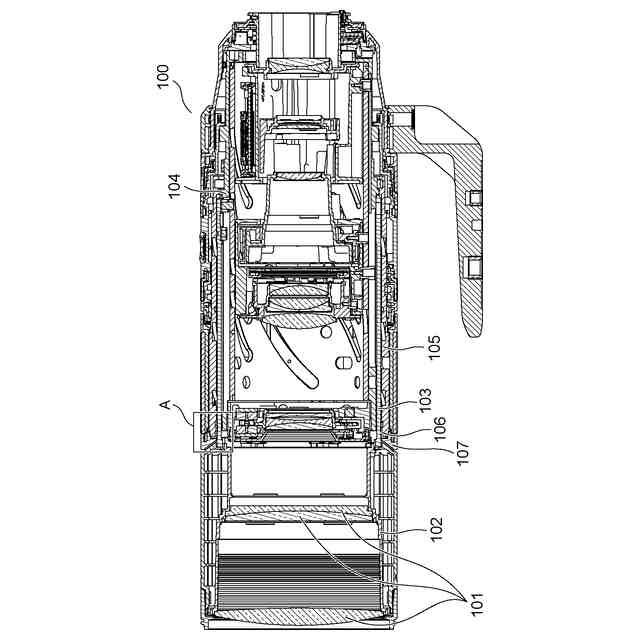

ワイド状態のレンズ装置を示す断面図。

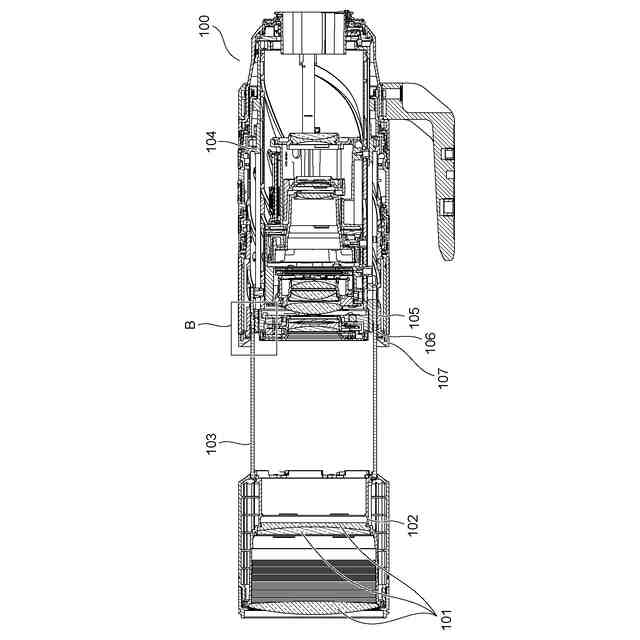

テレ状態のレンズ装置を示す断面図。

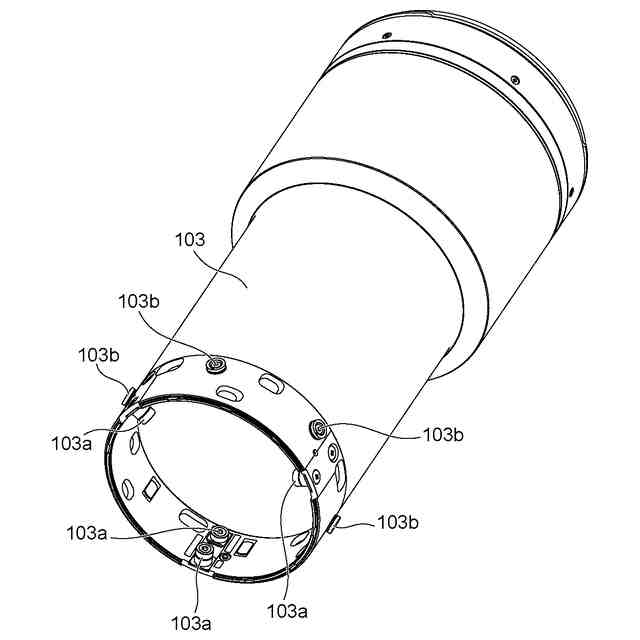

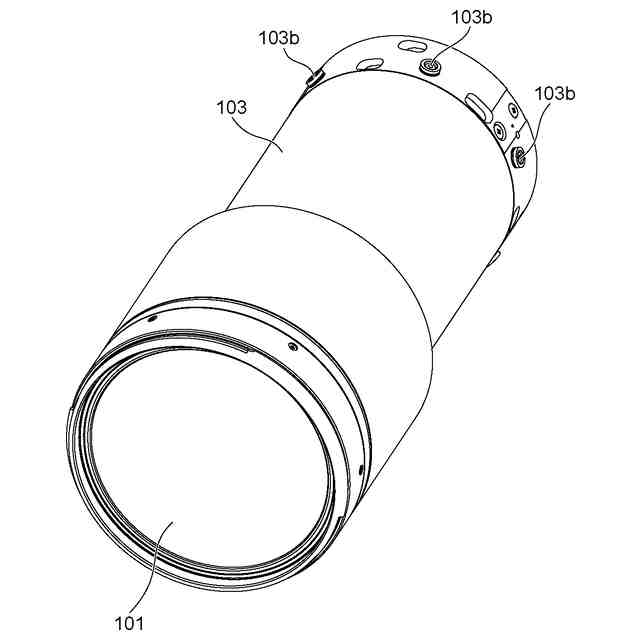

第１筒部材１０３の斜視図。
第１筒部材１０３の斜視図。
案内筒１０４の斜視図。

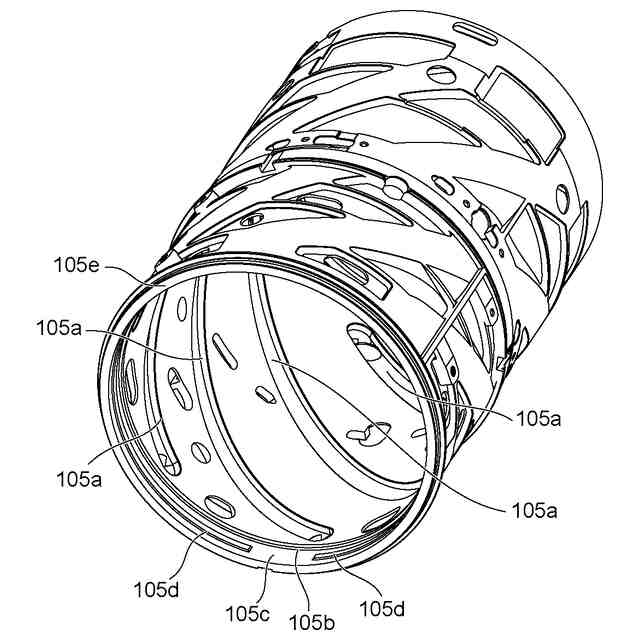

第２筒部材１０５の斜視図。

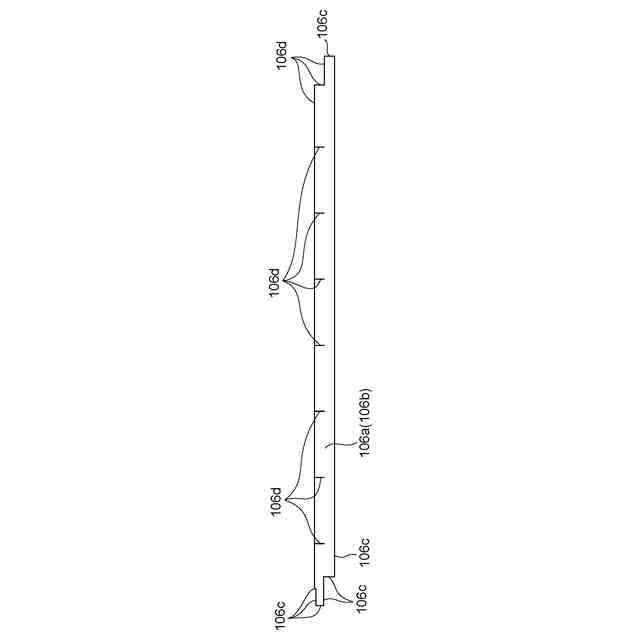

弾性部材１０６の接着面１０６ａから見た展開図。

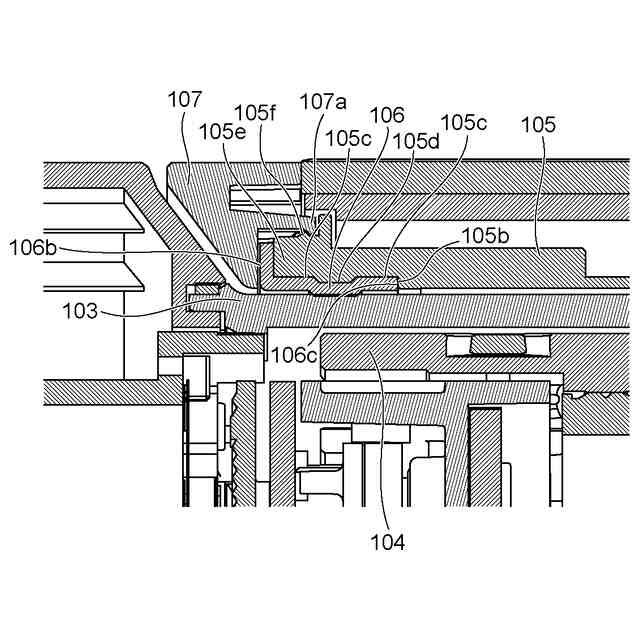

弾性部材を含むレンズ装置の拡大図。
弾性部材を含むレンズ装置の拡大図。

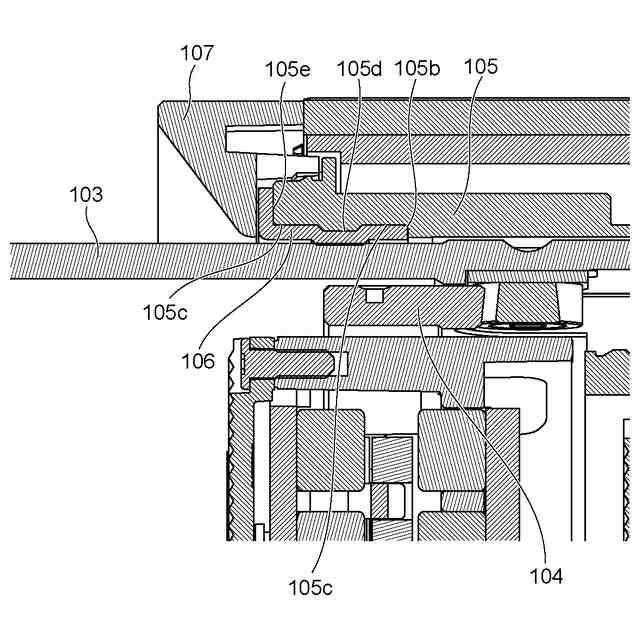

第２筒部材１０５と弾性部材１０６の断面図。
第２筒部材１０５と弾性部材１０６の断面図。
第２筒部材１０５と弾性部材１０６の斜視図。
第２実施形態における弾性部材を含むレンズ装置の拡大図。
第３実施形態における弾性部材を含むレンズ装置の拡大図。
【発明を実施するための形態】
（【００１１】以降は省略されています）
