公開番号2025075818
公報種別公開特許公報(A)
公開日2025-05-15
出願番号2023187252
出願日2023-10-31
発明の名称シート搬送装置
出願人ブラザー工業株式会社
代理人個人,個人
主分類B65H 16/06 20060101AFI20250508BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】ロールを装置に容易に装着する手段を提供する。

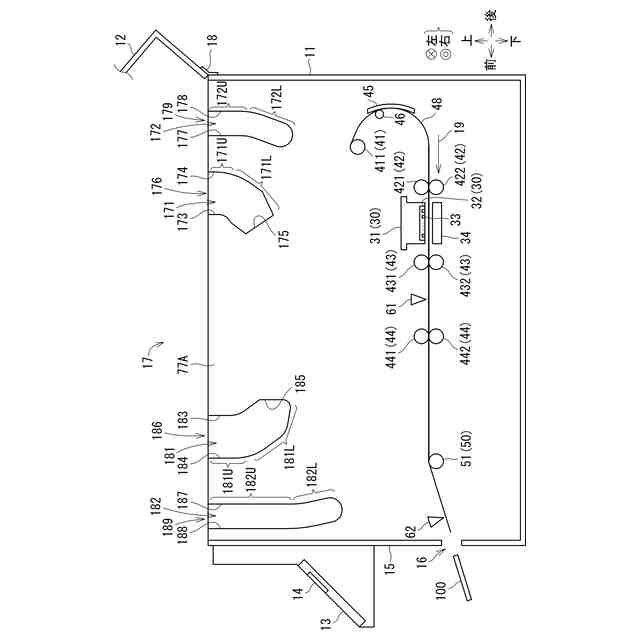

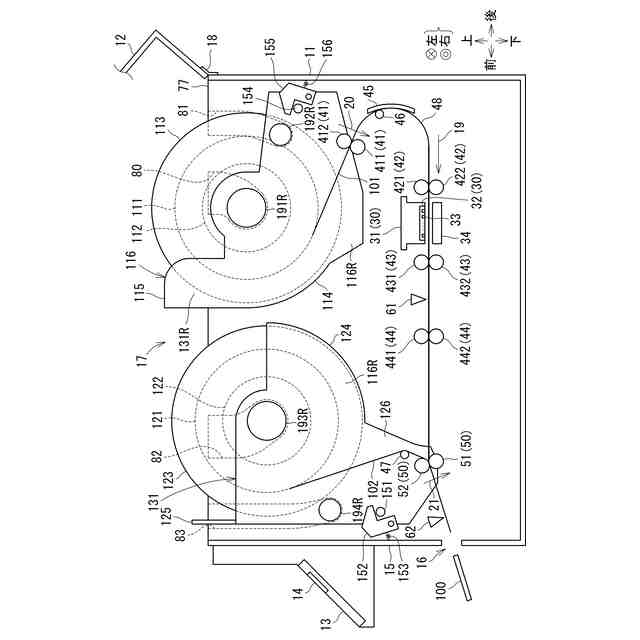

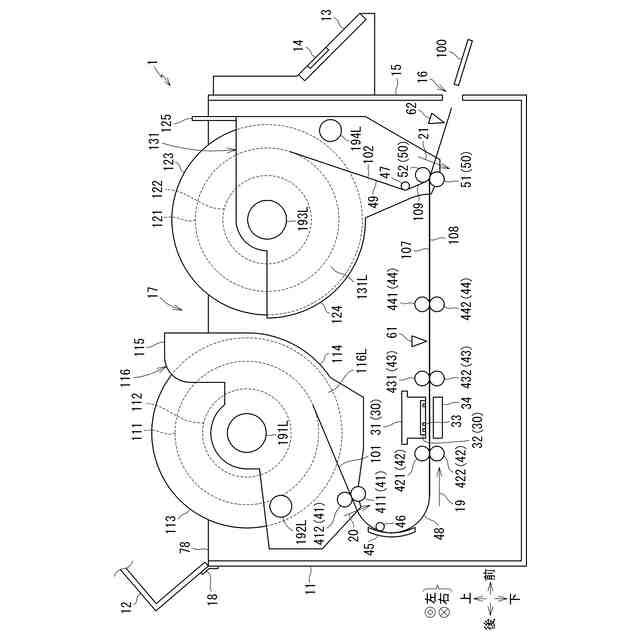

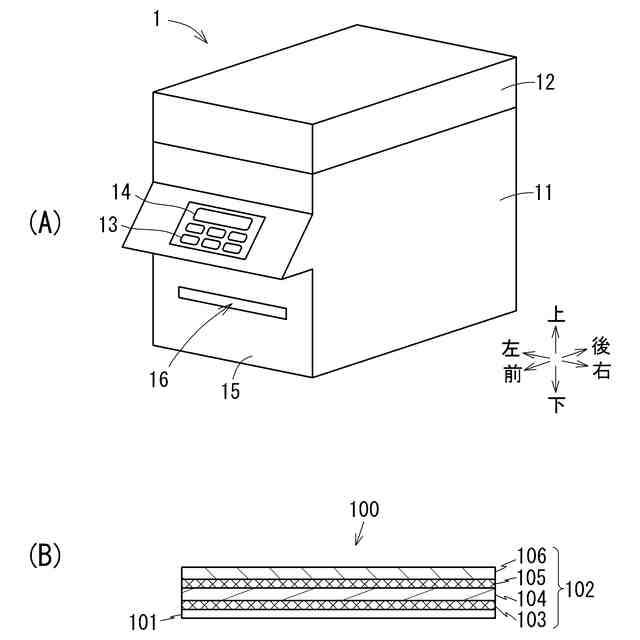

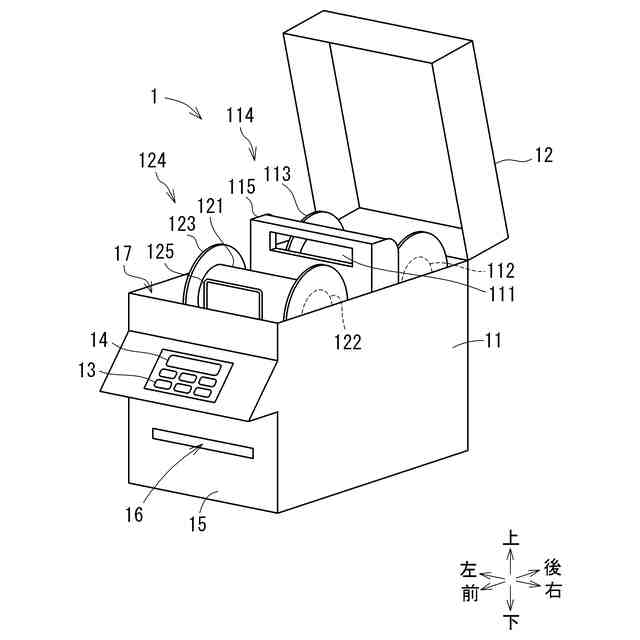

【解決手段】ラミネート装置1は、左フレーム77と、左フレーム77に対し左右方向に離れた右フレーム78と、を備える。左フレーム77は、第1カートリッジが第1装着位置に装着される際に、凸部191L,191Rをガイドする第1ガイド部171と、凸部192L,192Rをガイドする第2ガイド部172と、を有する。
【選択図】図9
特許請求の範囲【請求項１】

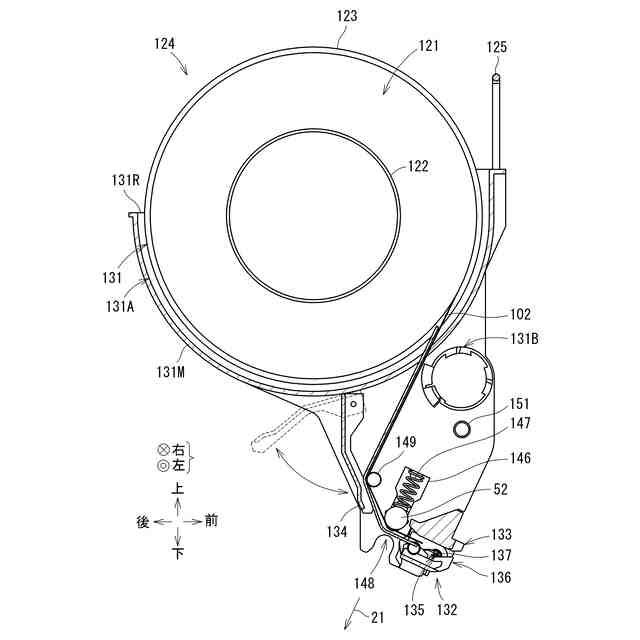

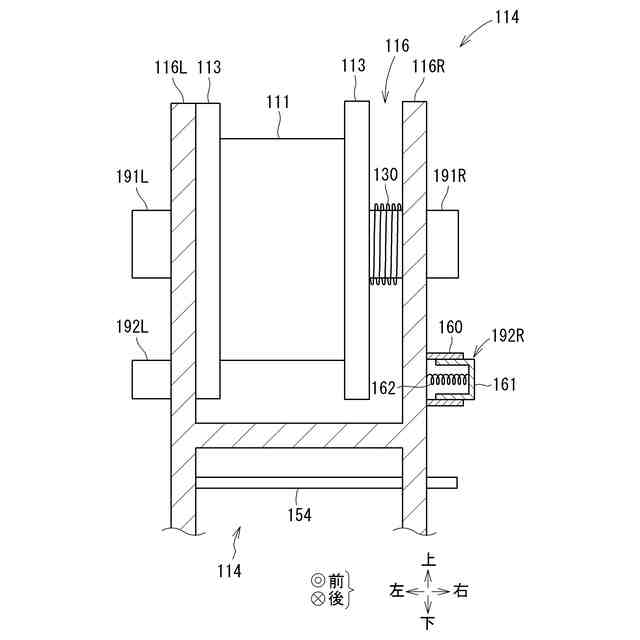

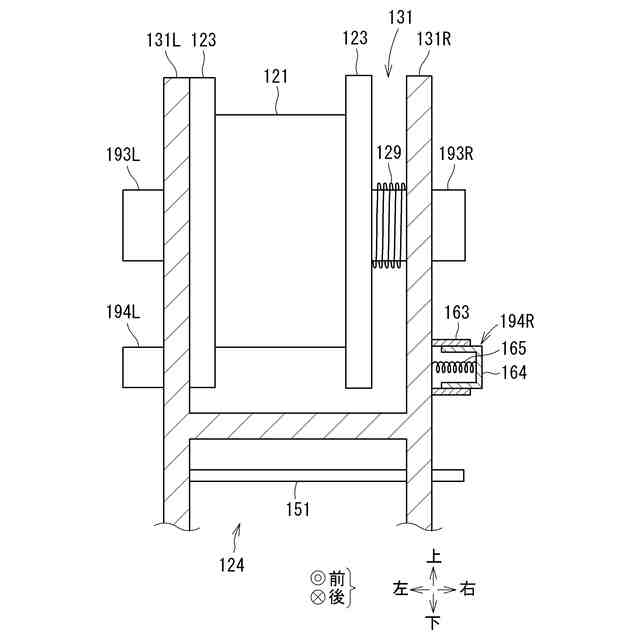

シートが巻かれたロールを収容し、第１凸部および第２凸部を備えるカートリッジを第１装着位置に装着可能に構成され、上記ロールから引き出されたシートを搬送するシート搬送装置であって、
第１フレームと、
上記第１フレームに対し、上記第１装着位置にある上記ロールの軸線が延びる第１方向に離れた第２フレームと、を備えており、
上記第１フレームは、上記カートリッジが上記第１装着位置に装着される際に、上記第１凸部をガイドする第１ガイド部と、上記第２凸部をガイドする第２ガイド部と、を有するシート搬送装置。
続きを表示（約 1,000 文字）【請求項２】
上記ロールの軸線上に上記第１凸部を有する上記カートリッジを装着可能に構成された請求項１に記載のシート搬送装置。
【請求項３】
上記第１凸部より上記ロールの軸線から離れた位置にある上記第２凸部を有する上記カートリッジを装着可能に構成された請求項２に記載のシート搬送装置。
【請求項４】
上記第１凸部および上記第２凸部が上記第１方向に沿って突出している上記カートリッジを、上向きの開口を通じて上記シート搬送装置の上方から下方へ向けて装着するように構成され、
上記第１ガイド部は、上記第１方向と交差する第２方向に間隔を空けて向かい合う２つの第１ガイド面を備え、
上記第１ガイド面は上記開口から下方へ向けて延びており、
上記第２ガイド部は、上記第２方向に間隔を空けて向かい合う２つの第２ガイド面を備え、
上記第２ガイド面は上記開口から下方へ向けて延びている請求項１から３のいずれかに記載のシート搬送装置。
【請求項５】
上記第１ガイド部の上下方向の長さは、上記第２ガイド部の上下方向の長さよりも短い請求項４に記載のシート搬送装置。
【請求項６】
上記第１ガイド部は、上記開口から下方へ向けて延びる第１部分と、当該第１部分から下方へ向けて延びる第２部分と、を有し、
上記第１部分が延びる第３方向と上記第２部分が延びる第４方向とは交差する請求項４に記載のシート搬送装置。
【請求項７】
上記第４方向は、上記第３方向よりも上記シート搬送装置の中央へ向かって傾斜している請求項６に記載のシート搬送装置。
【請求項８】
上記第２ガイド部は、上記開口から下方へ向けて延びる第３部分と、当該第３部分から下方へ向けて延びる第４部分と、を有し、
上記第３部分が延びる第５方向と上記第４部分が延びる第６方向とは交差する請求項６に記載のシート搬送装置。
【請求項９】
上記第６方向は、上記第５方向よりも上記シート搬送装置の中央へ向かって傾斜している請求項８に記載のシート搬送装置。
【請求項１０】
上記ロールから延びるシートを搬送する搬送ローラおよびピンチローラをさらに有しており、
上記搬送ローラの軸線と上記ピンチローラの軸線とを結ぶ第７方向は、上記第６方向よりも上記シート搬送装置の中央へ向かって傾斜している請求項８に記載のシート搬送装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、ロールから引き出されたシートを搬送するシート搬送装置に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
従来から、第１ロールから引き出された第１部材に画像を記録し、画像が記録された第１部材と第２ロールから引き出された第２部材とを貼り合わせるラミネート装置が知られている（例えば、特許文献１）。
【０００３】
特許文献１に記載された装置では、被記録媒体用ロールから被記録媒体が引き出される。印刷部は、引き出された被記録媒体に画像を記録する。第１のカット部は、画像が記録された被記録媒体を所定の長さにカットする。ラミネート処理部は、カットされた被記録媒体とラミネート部材と重ね合わせる。加圧加熱ロールは、重ね合わされた被記録媒体とラミネート部材を加熱する。第２のカット部は、加熱された被記録媒体とラミネート部材とを切り離す。
【先行技術文献】
【特許文献】
【０００４】
特開２００３－２１１５９３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
被記録媒体が巻かれたロールやラミネート部材が巻かれたロールは、ユーザにより装着位置に装着される。ロールを位置決めする構成として、例えば、装置の軸がロールの軸中心に位置する孔に差し込まれる構成がある。しかしながら、装置の軸を孔に差し込む装着方法では、ユーザが行う作業が煩雑となり作業性が悪いという課題がある。
【０００６】
本開示は、上記の事情に鑑みてなされたものであり、その目的は、ロールを装置に容易に装着する手段を提供することである。
【課題を解決するための手段】
【０００７】
(1) 本開示は、シートが巻かれたロールを収容し、第１凸部および第２凸部を備えるカートリッジを第１装着位置に装着可能に構成され、上記ロールから引き出されたシートを搬送するシート搬送装置に関する。シート搬送装置は、第１フレームと、上記第１フレームに対し、上記第１装着位置にある上記ロールの軸線が延びる第１方向に離れた第２フレームと、を備える。上記第１フレームは、上記カートリッジが上記第１装着位置に装着される際に、上記第１凸部をガイドする第１ガイド部と、上記第２凸部をガイドする第２ガイド部と、を有する。
【０００８】
カートリッジが第１ガイド部および第２ガイド部の２つのガイド部にてガイドされるため、ユーザが、カートリッジをシート搬送装置に容易に装着できる。
【０００９】
(2) 上記シート搬送装置は、上記ロールの軸線上に上記第１凸部を有する上記カートリッジを装着可能に構成されてもよい。
【００１０】
(3) 上記シート搬送装置は、上記第１凸部より上記ロールの軸線から離れた位置にある上記第２凸部を有する上記カートリッジを装着可能に構成されてもよい。
（【００１１】以降は省略されています）
