公開番号2025075817
公報種別公開特許公報(A)
公開日2025-05-15
出願番号2023187251
出願日2023-10-31
発明の名称カートリッジ
出願人ブラザー工業株式会社
代理人個人,個人
主分類B65H 19/12 20060101AFI20250508BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】シートのロ-ルを収容したカートリッジが装置に装着されるときに、シートが精度よく位置決めされる手段を提供する。

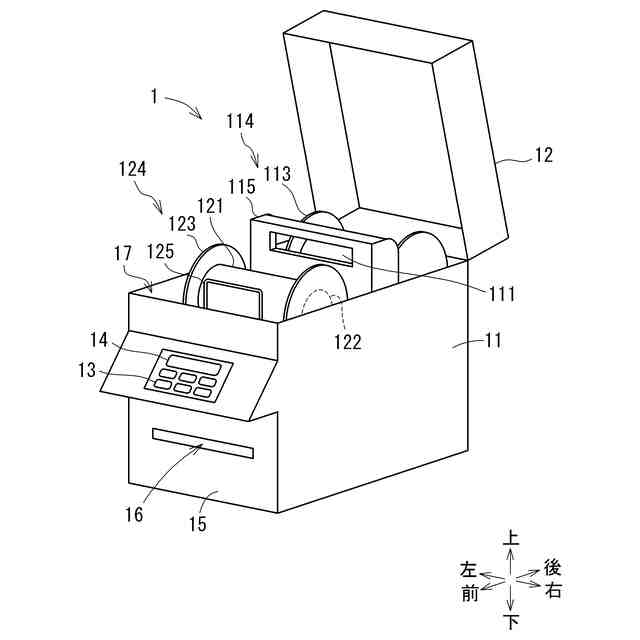

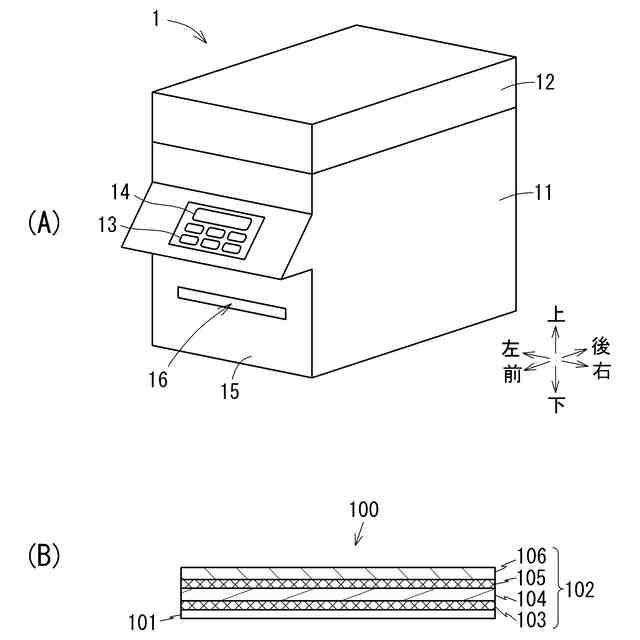

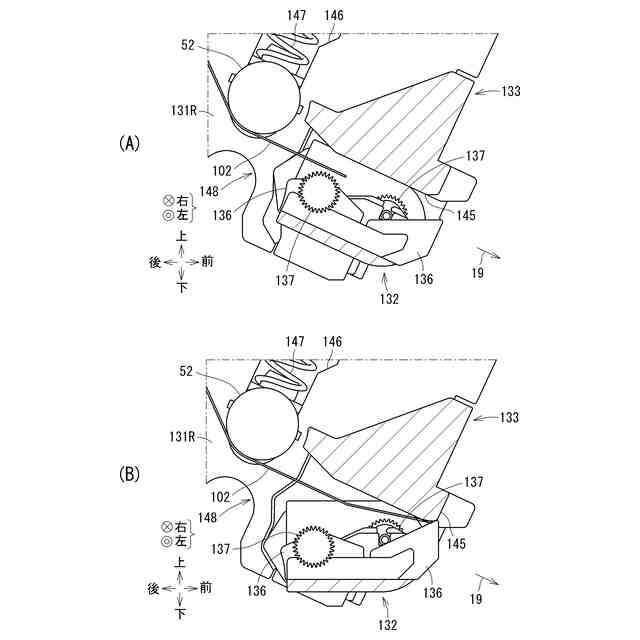

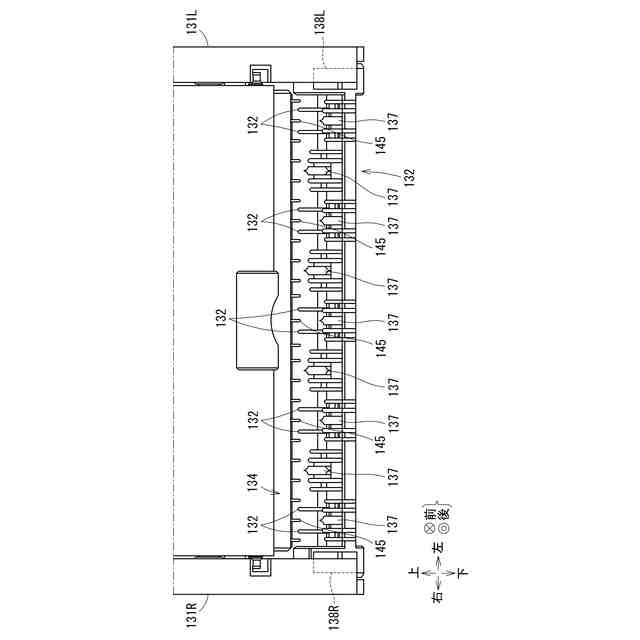

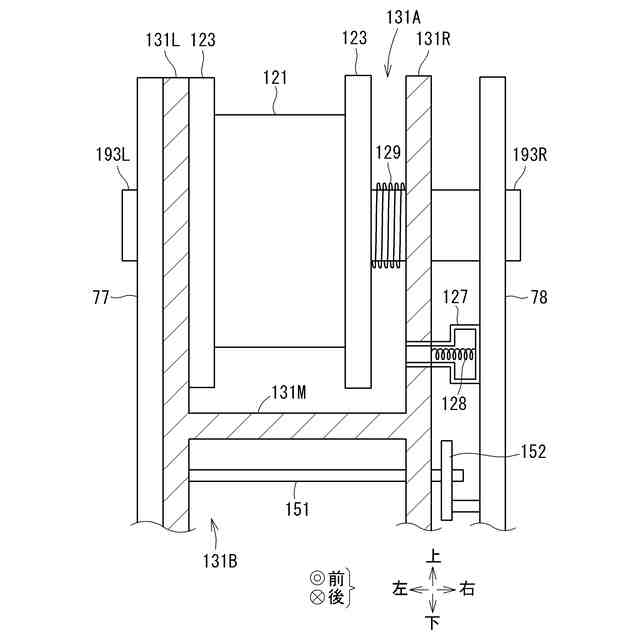

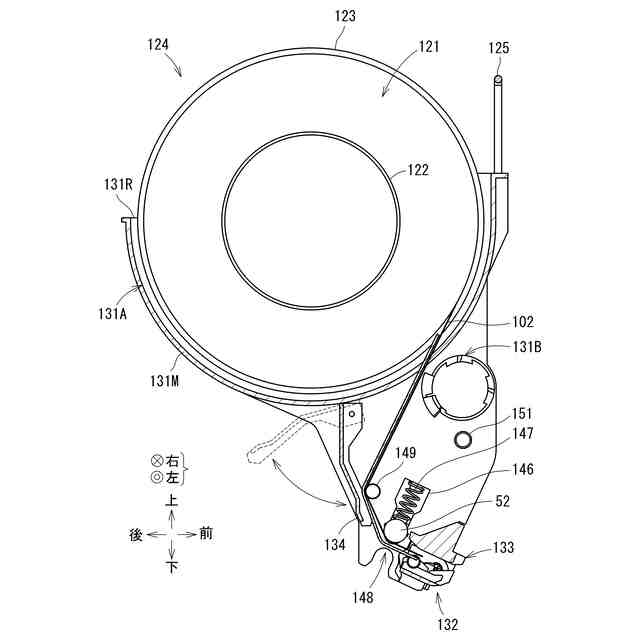

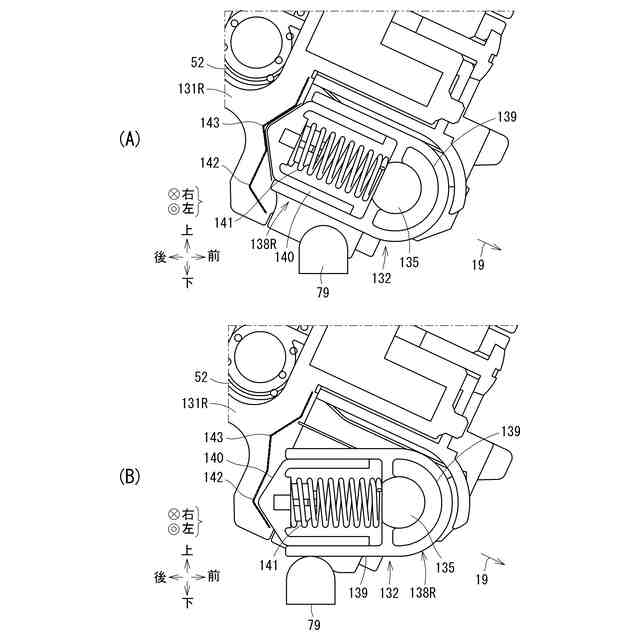

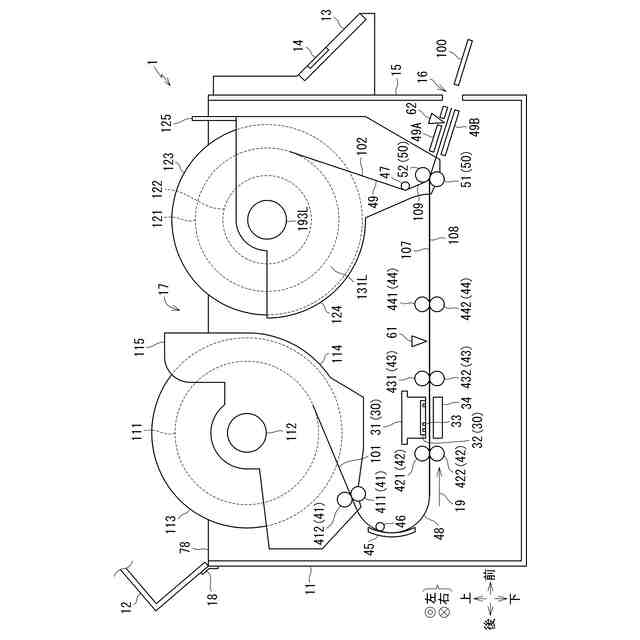

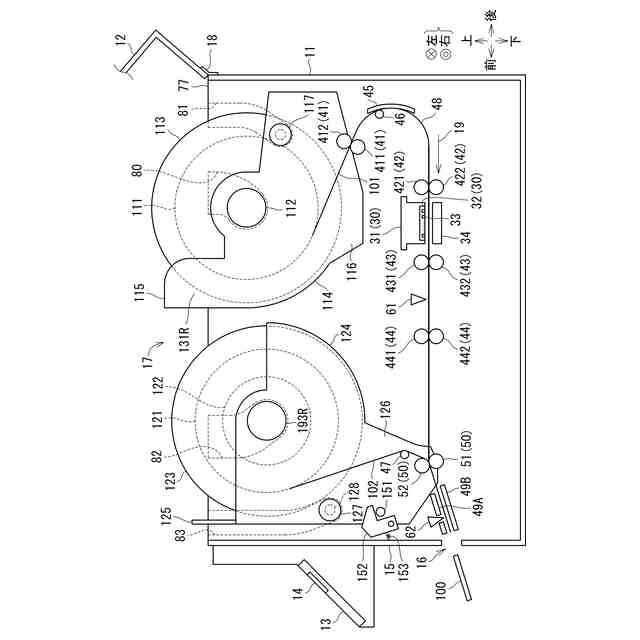

【解決手段】第2カートリッジ124は、第2ロール121を収容する第1収容部131Aと、第2ロール121から引き出された第2部材102を収容する第2収容部131Bと、を備える。第2収容部131Bは、第2部材102の第1粘着層103に面する可動ガイド132と、第2部材102の離型シート106に面する固定ガイド133と、を備える。可動ガイド132は、固定ガイド133との間に収容された第2部材102が第2収容部131Bを通過することを妨げる第1位置と、第2部材102が第2収容部131Bを通過することを妨げない第2位置と、に移動する。
【選択図】図6

特許請求の範囲【請求項１】
シート搬送装置に装着されるカートリッジであって、
シートが巻かれたロールを収容する第１収容部と、
上記ロールから引き出された上記シートを収容する第２収容部と、を備えており、
上記第２収容部は、上記シートの第１面に面する第１部材と、上記シートの第２面に面する第２部材と、を備えており、
上記第１部材は、上記第２部材との間に収容された上記シートが上記第２収容部を通過することを妨げる第１位置と、上記シートが上記第２収容部を通過することを妨げない第２位置と、に移動するカートリッジ。
続きを表示（約 1,100 文字）【請求項２】
上記シート搬送装置は、第１ローラを備えており、
上記第２収容部は、上記ロールと上記第２収容部との間に位置する第２ローラをさらに備えており、
上記第２ローラは、上記カートリッジが上記シート搬送装置に装着された際に、上記第１ローラとの間に上記シートを挟む位置に位置する請求項１に記載のカートリッジ。
【請求項３】
上記第２収容部は、上記第１ローラの軸に係合する第１係合部を有する請求項２に記載のカートリッジ。
【請求項４】
上記第２ローラを上記第１ローラへ付勢する付勢部材をさらに有する請求項３に記載のカートリッジ。
【請求項５】
上記第１部材は、上記カートリッジが上記シート搬送装置に装着されることにより、上記第１位置から上記第２位置に移動される請求項１に記載のカートリッジ。
【請求項６】
上記第２収容部は、上記第１部材が上記第１位置にある際に上記第１部材を上記第１位置に位置決めする第１位置決め部と、上記第１部材が上記第２位置にある際に上記第１部材を上記第２位置に位置決めする第２位置決め部材と、を有する請求項１に記載のカートリッジ。
【請求項７】
上記第１部材は、第２係合部を備えており、
上記第１位置決め部に上記第２係合部が係合することにより、上記第１部材が上記第１位置に位置決めされ、
上記第２位置決め部に上記第２係合部が係合することにより、上記第１部材が上記第２位置に位置決めされる請求項６に記載のカートリッジ。
【請求項８】
上記第１部材は、ユーザが操作可能な操作部を備えており、
上記操作部は、ユーザからの第１方向の力を受けることにより上記第１部材を上記第２位置から上記第１位置へ移動させ、ユーザからの上記第１方向とは逆の第２方向の力を受けることにより上記第１部材を上記第１位置から上記第２位置に移動させる請求項１に記載のカートリッジ。
【請求項９】
上記シート搬送装置は、第３面と第４面との間で上記シートを搬送する搬送路を備えており、
上記カートリッジが上記シート搬送装置に装着された際に、上記第２部材の上記第２面が上記第４面と連続し、上記第１部材は上記第１位置から上記第２位置へ移動することにより上記第１面が上記第３面と連続しない位置から上記第３面と連続する位置に移動される請求項１に記載のカートリッジ。
【請求項１０】
上記第１部材は、拍車を有しており、
上記拍車は、上記第１部材が上記第１位置にあるときよりも、上記第１部材が上記第２位置にあるときの方が上記第２部材に近い請求項１に記載のカートリッジ。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、シートが巻かれたロールを収容するカートリッジに関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
従来から、ロール紙を用いた記録装置が知られている（例えば、特許文献１）。ロール紙はロール紙カセットに収容されて装置に装着される。ロール紙カセットが装置に装着されると、ローラ対がロール紙を挟んで送り出す。
【先行技術文献】
【特許文献】
【０００３】
特開２００２－２３４６４５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ロール紙の先端は、ロール紙カセットの突出部を通って出口部近傍に位置する。突出部は、ロール紙の先端を軽く挟んでいる。しかし、ロール紙の先端が出口部から突出し過ぎていると、ロール紙カセットが装置に装着される際に、ロール紙の先端が装置の部材に接触して、ロール紙の先端が折れ曲がったり、所定の位置から外れたりするおそれがある。
【０００５】
本開示は、上記の事情に鑑みてなされたものであり、その目的は、シートのロ－ルを収容したカートリッジが装置に装着されるときに、シートが精度よく位置決めされる手段を提供することである。
【課題を解決するための手段】
【０００６】
(1) 本開示は、シート搬送装置に装着されるカートリッジに関する。カートリッジは、シートが巻かれたロールを収容する第１収容部と、上記ロールから引き出された上記シートを収容する第２収容部と、を備える。上記第２収容部は、上記シートの第１面に面する第１部材と、上記シートの第２面に面する第２部材と、を備える。上記第１部材は、上記第２部材との間に収容された上記シートが上記第２収容部を通過することを妨げる第１位置と、上記シートが上記第２収容部を通過することを妨げない第２位置と、に移動する。
【０００７】
ユーザがロールから引き出したシートを第２収容部にセットする際に、第１部材がシートの通過を妨げる第１位置にあり、シートを精度よく位置決めできる。このため、カートリッジがシート搬送装置に装着されるときに、シートが精度よく位置決めされる。
【０００８】
(2) 上記シート搬送装置は、第１ローラを備えており、上記第１収容部は、上記ロールと上記第２収容部との間に位置する第２ローラをさらに備えており、上記第２ローラは、上記カートリッジが上記シート搬送装置に装着された際に、上記第１ローラとの間に上記シートを挟む位置に位置してもよい。
【０００９】
ローラから引き出されたシートを収容する第２収容部よりもロール側に第２ローラを備えており、カートリッジがシート搬送装置にセットされる際に、第２ローラと第１ローラとがシートを挟み込むので、シートが精度よく位置決めされる。
【００１０】
(3) 上記第１収容部は、上記第１ローラの軸に係合する第１係合部を有してもよい。
（【００１１】以降は省略されています）
