公開番号2025036223
公報種別公開特許公報(A)
公開日2025-03-14
出願番号2024140780
出願日2024-08-22
発明の名称搬送装置
出願人日特建設株式会社
代理人個人
主分類B65G 47/18 20060101AFI20250306BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】第1の被搬送物及び第2の被搬送物を、第1の被搬送物と第2の被搬送物との比率を均一にした状態で搬送できるようにする。
【解決手段】粉体状の第1の被搬送物(S)を搬送するベルトコンベア(12)と、ベルトコンベア(12)上の第1の被搬送物(S)の上面を均すゲート(25)と、搬送経路においてゲート(25)の下流に設けられ、ベルトコンベア(12)上の第1の被搬送物(S)上に粉体状の第2の被搬送物を供給する粉体供給部とを備え、ゲート(25)に対し下方に突出する凸部(38)が設けられ、凸部(38)によって第1の被搬送物(S)の幅方向の中央部に凹部(S1)が形成され、前記粉体供給部は、凹部(S1)に前記第2の被搬送物を供給する。
【選択図】図6

特許請求の範囲【請求項１】
粉体状の第１の被搬送物を搬送するベルトコンベアと、前記ベルトコンベア上の前記第１の被搬送物の上面を均すゲートと、搬送経路において前記ゲートの下流に設けられ、前記ベルトコンベア上の前記第１の被搬送物上に粉体状の第２の被搬送物を供給する粉体供給部とを備え、
前記ゲートに対し下方に突出する凸部が設けられ、前記凸部によって前記第１の被搬送物の幅方向の中央部に凹部が形成され、
前記粉体供給部は、前記凹部に前記第２の被搬送物を供給する搬送装置。
続きを表示（約 1,000 文字）【請求項２】
前記第２の被搬送物の上面を所定の高さに均す第２のゲートが設けられる請求項１に記載の搬送装置。
【請求項３】
前記凸部は、上下方向に位置を変更可能に設けられる請求項１に記載の搬送装置。
【請求項４】
前記第１の被搬送物を受けて前記ベルトコンベア上に供給するホッパーが設けられ、
前記ゲートは前記ホッパーに設けられ、前記凸部は、上下方向に位置を変更可能に前記ホッパーによって支持される請求項３に記載の搬送装置。
【請求項５】
前記凸部の幅は、下方に向かうに従って小さくなる請求項１から４のいずれかに記載の搬送装置。
【請求項６】
前記粉体供給部は、前記第２の被搬送物を受ける第２のホッパーであり、前記第２のホッパーは、前記第２の被搬送物を前記凹部に落とす供給口と、前記供給口の下流で上下に延びる下流側壁部とを備え、
前記第２のゲートは、前記下流側壁部を切り欠いた開口部である請求項２に記載の搬送装置。
【請求項７】
前記第２のホッパーは、前記供給口の上流で上下に延びる上流側壁部を備え、
前記凸部は、前記上流側壁部の下端部に形成される請求項６に記載の搬送装置。
【請求項８】
前記第１の被搬送物を受けて前記ベルトコンベア上に供給するホッパーが設けられ、
前記ゲートは前記ホッパーに設けられ、
前記第２のホッパーは、上下方向に位置を変更可能に前記ホッパーに取り付けられ、前記凸部は、前記第２のホッパーの位置が上下に変更されることで、前記ゲートに対する突出量が変更される請求項７に記載の搬送装置。
【請求項９】
前記第１の被搬送物を受けるとともに下面の開口から前記ベルトコンベア上に前記第１の被搬送物を供給するホッパーと、前記粉体供給部とを備えるホッパー装置を備え、
前記ゲート及び前記凸部は前記ホッパー装置に設けられ、
前記ベルトコンベアの上面から前記開口までの高さを変更可能に前記ホッパー装置を支持する高さ調整機構を備える請求項１に記載の搬送装置。
【請求項１０】
前記第２の被搬送物の上面を所定の高さに均す第２のゲートが前記粉体供給部に設けられる請求項９に記載の搬送装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、搬送装置に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来、ホッパーからベルトコンベア上に供給される土等の粉体状の被搬送物の上面を、ベルトコンベアの搬送経路上に設けたゲートで平らに均し、被搬送物の高さを均一化する搬送装置が知られている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２００７－３１４２６９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、ベルトコンベア上の第１の被搬送物に対し、粉体状の第２の被搬送物を上方から供給し、第１の被搬送物及び第２の被搬送物を一緒に搬送する場合がある。この場合、第１の被搬送物と第２の被搬送物との比率を一定にした状態で搬送することが望まれる。しかし、第１の被搬送物及び第２の被搬送物は、粉体状であるため、水分等の影響によって塊ができ易く、ベルトコンベア上にムラ無く供給することが難しい。このため、第１の被搬送物及び第２の被搬送物を、第１の被搬送物と第２の被搬送物との比率を均一にした状態でベルトコンベアによって搬送することは困難であった。
【０００５】
このような点に鑑み、本発明は、第１の被搬送物及び第２の被搬送物を、第１の被搬送物と第２の被搬送物との比率を均一にした状態で搬送できるようにすることを目的とする。
【課題を解決するための手段】
【０００６】
本発明は、粉体状の第１の被搬送物を搬送するベルトコンベアと、前記ベルトコンベア上の前記第１の被搬送物の上面を均すゲートと、搬送経路において前記ゲートの下流に設けられ、前記ベルトコンベア上の前記第１の被搬送物上に粉体状の第２の被搬送物を供給する粉体供給部とを備え、前記ゲートに対し下方に突出する凸部が設けられ、前記凸部によって前記第１の被搬送物の幅方向の中央部に凹部が形成され、前記粉体供給部は、前記凹部に前記第２の被搬送物を供給する搬送装置である。
【発明の効果】
【０００７】
本発明の搬送装置によれば、第１の被搬送物及び第２の被搬送物を、第１の被搬送物と第２の被搬送物との比率を均一にした状態で搬送できる。
【図面の簡単な説明】
【０００８】
本発明の第１の実施の形態に係る搬送装置、及び吹付機を示す斜視図である。
搬送装置の斜視図である。
ホッパー装置の斜視図である。

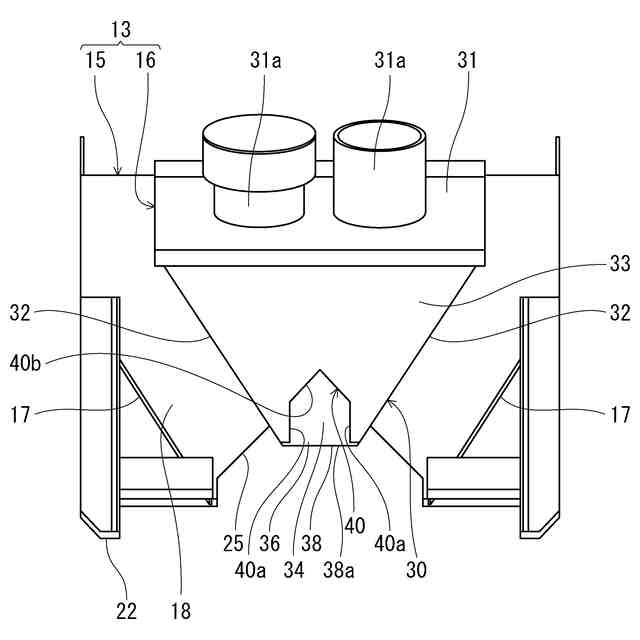

ホッパー装置を搬送方向の下流側から見た図である。
搬送装置による搬送状態を模式的に示す側面図である。

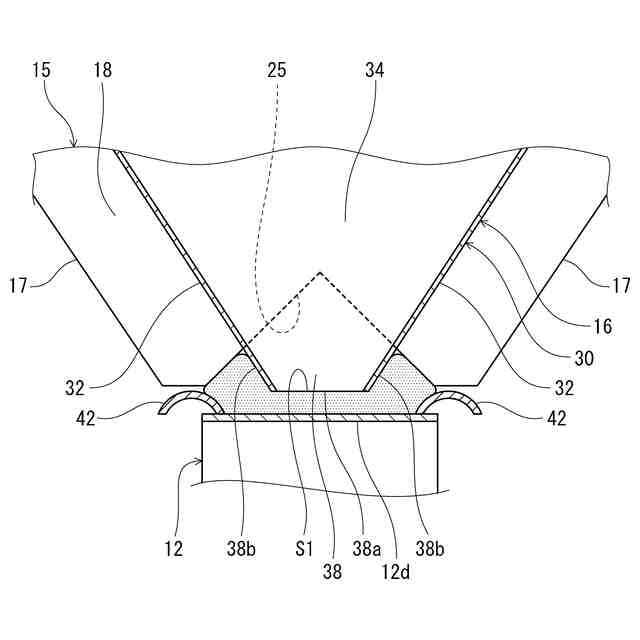

図５のＶＩ－ＶＩ断面図である。
図５のＶＩＩ－ＶＩＩ断面図である。

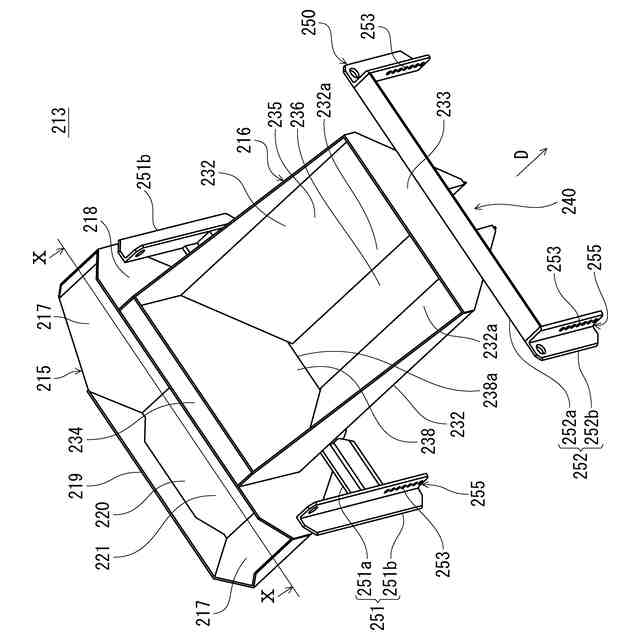

第２の実施の形態におけるホッパー装置を上方側から見た斜視図である。

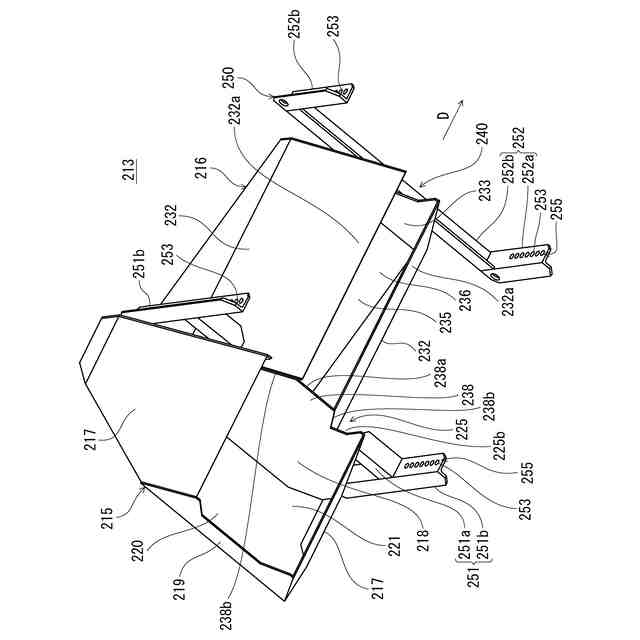

ホッパー装置を下方側から見た斜視図である。
図８のＸ－Ｘ断面図である。
ホッパー装置を下流側から見た図である。
【発明を実施するための形態】
【０００９】
以下、添付の図面を参照しながら、本発明に従う搬送装置の実施形態について説明する。
【００１０】
［第１の実施の形態］

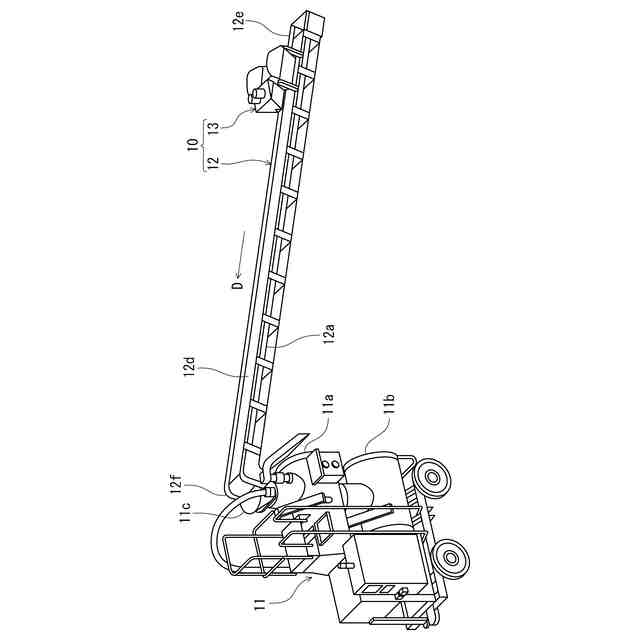

図１は、本発明の第１の実施の形態に係る搬送装置１０、及び吹付機１１を示す斜視図である。
吹付機１１は、搬送装置１０から供給される吹付材を、吹付対象に吹き付ける。吹付機１１は、例えば、法面の保護を目的として、法面にモルタルを吹き付ける吹付工事に使用される。
（【００１１】以降は省略されています）
