発明の名称制御システム及び情報処理方法
出願人東京エレクトロンデバイス長崎株式会社,さくらインターネット株式会社
代理人個人,個人
主分類E05B 65/00 20060101AFI20250508BHJP(錠;鍵;窓または戸の付属品;金庫)
要約【課題】サーバコンピュータが各親機を介して下流の子機宛に電源供給指示を順次出力することが可能な制御システム等を提供すること。
【解決手段】一つの側面に係る制御システムは、サーバコンピュータ1と、該サーバコンピュータ1と接続される複数の親機2と、データセンタに設けられるラック9の扉に対する鍵の制御を行い、複数の親機2間に直列に接続される複数の子機3とを備え、前記サーバコンピュータ1は、各親機2を介して下流の子機3宛に電源供給指示を順次出力する処理を実行させることを特徴とする。
【選択図】図1
特許請求の範囲【請求項１】
サーバコンピュータと、
該サーバコンピュータと接続される複数の親機と、
データセンタに設けられるラックの扉に対する鍵の制御を行い、複数の親機間に直列に接続される複数の子機とを備え、
前記サーバコンピュータは、
各親機を介して下流の子機宛に電源供給指示を順次出力する
制御システム。
続きを表示（約 1,100 文字）【請求項２】
直列に接続される子機群が複数設けられており、
各子機群は、２つの前記親機に対し、並列に接続される
請求項１に記載の制御システム。
【請求項３】
前記子機は、
第１ＶＢＵＳポート及び第２ＶＢＵＳポートを含む２つのＶＢＵＳポートを備え、
前記第１ＶＢＵＳポートは、第１親機側に接続され、
前記第２ＶＢＵＳポートは、第２親機側に接続される
請求項１又は２に記載の制御システム。
【請求項４】
対象子機のメンテナンス時に、
前記サーバコンピュータは、
第１親機を介して、前記第１親機側への前記対象子機と接続された第１子機宛に、前記第１子機から前記対象子機への電源供給停止指示を出力し、
第２親機を介して、前記第２親機側への前記対象子機と接続された第２子機宛に、前記第２子機から前記対象子機への電源供給停止指示を出力し、
前記対象子機のメンテナンスが行われた後に、
前記第２親機を介して、前記第２子機から前記対象子機への電源供給指示を前記第２子機宛に出力し、
前記対象子機は、
前記第１親機及び前記第２親機を介して、対象子機ＩＤを前記サーバコンピュータ宛に出力し、
前記サーバコンピュータは、
前記第１親機を介して、前記第１子機から前記対象子機への電源供給指示を前記第１子機宛に出力する
請求項１又は２に記載の制御システム。
【請求項５】
前記サーバコンピュータは、
該サーバコンピュータと接続された２つの親機を介して、開錠対象のラックの鍵の開錠指示を前記開錠対象のラックに対応する子機宛に出力し、
該子機は、
複数の開錠指示を受け付けた場合に開錠し、
重複した開錠指示のうち、いずれかの開錠指示を破棄する
請求項１又は２に記載の制御システム。
【請求項６】
前記子機は、
前記サーバコンピュータと接続された２つの親機を介して、カードＩＤを第１ＶＢＵポート及び第２ＶＢＵＳポートにより前記サーバコンピュータに出力し、
前記サーバコンピュータは、
重複したカードＩＤを受信した場合に、いずれかのカードＩＤを破棄する
請求項１又は２に記載の制御システム。
【請求項７】
データセンタに設けられるラックの扉に対する鍵の制御を行い、複数の親機間に直列に接続される複数の子機が設置されており、
前記複数の親機と接続されたサーバコンピュータが、
各親機を介して下流の子機宛に電源供給指示を順次出力する
処理を実行する情報処理方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、制御システム及び情報処理方法に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
近年、電子錠に関連する技術の開発が盛んに進められている。例えば特許文献１には、複数の収納庫の解錠制御を行うことが可能な収納システムが開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－１２７８７７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１に係る発明は、サーバコンピュータが、該サーバコンピュータと接続された各親機を介して、下流の子機宛に電源供給指示を順次出力することができないという問題がある。
【０００５】
一つの側面では、サーバコンピュータが各親機を介して下流の子機宛に電源供給指示を順次出力することが可能な制御システム等を提供することにある。
【課題を解決するための手段】
【０００６】
一つの側面に係る制御システムは、サーバコンピュータと、該サーバコンピュータと接続される複数の親機と、データセンタに設けられるラックの扉に対する鍵の制御を行い、複数の親機間に直列に接続される複数の子機とを備え、前記サーバコンピュータは、各親機を介して下流の子機宛に電源供給指示を順次出力する処理を実行させることを特徴とする。
【発明の効果】
【０００７】
一つの側面では、サーバコンピュータが各親機を介して下流の子機宛に電源供給指示を順次出力することが可能となる。
【図面の簡単な説明】
【０００８】

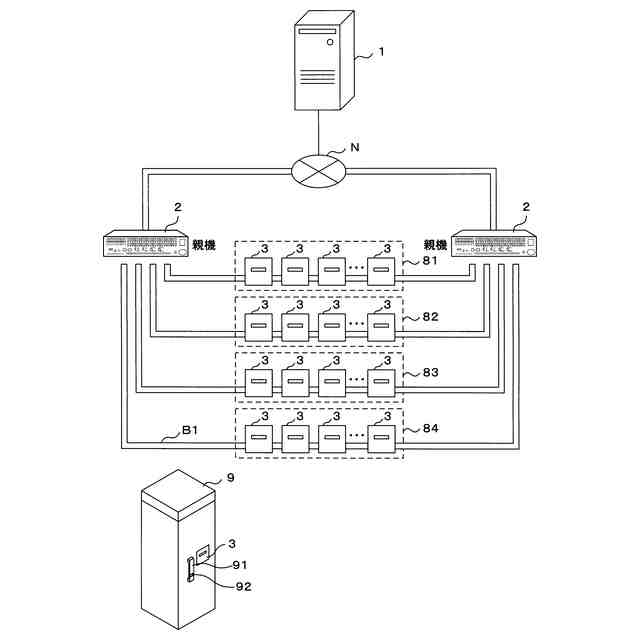

ラック電子錠システム（制御システム）の概要を示す説明図である。

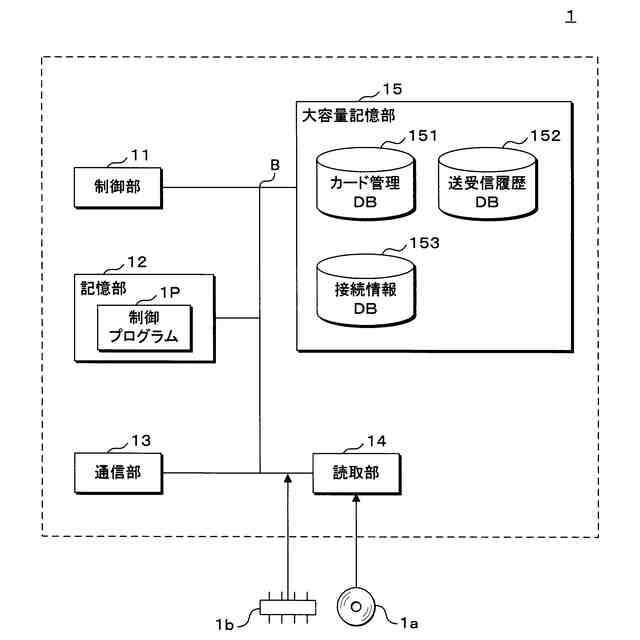

クラウドサーバの構成例を示すブロック図である。

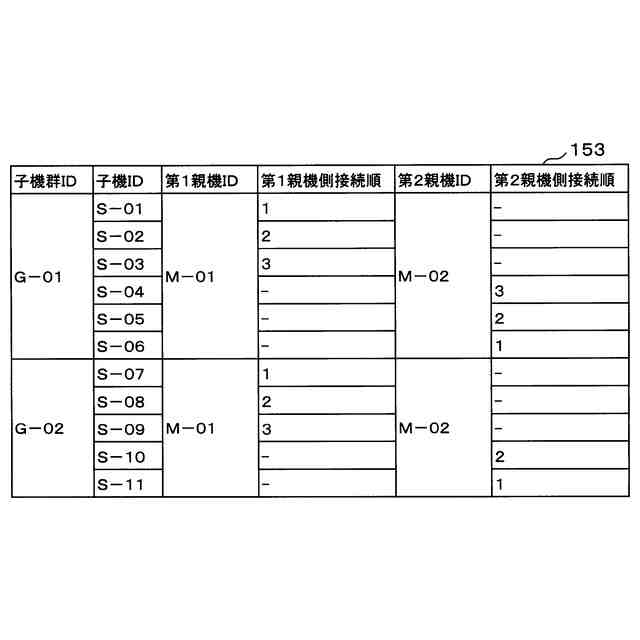

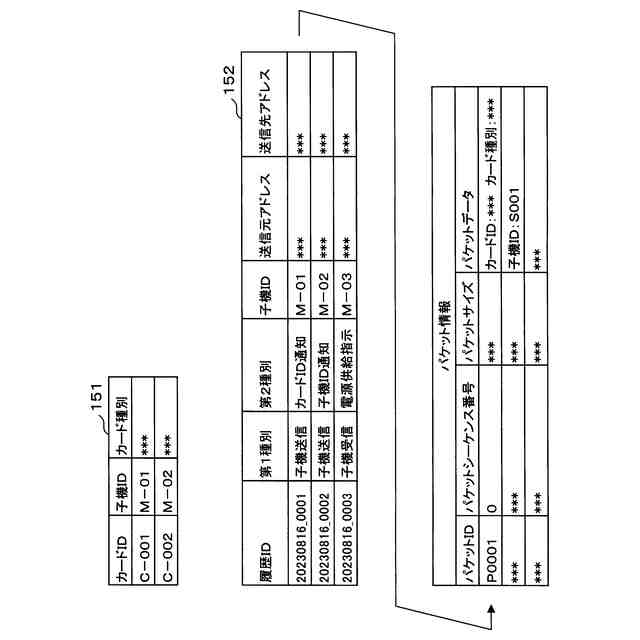

カード管理ＤＢ及び送受信履歴ＤＢのレコードレイアウトの一例を示す説明図である。
接続情報ＤＢのレコードレイアウトの一例を示す説明図である。

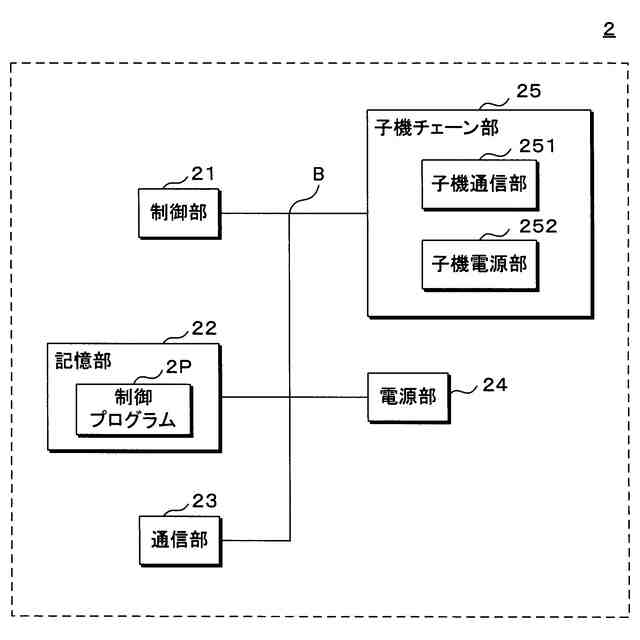

親機の構成例を示すブロック図である。

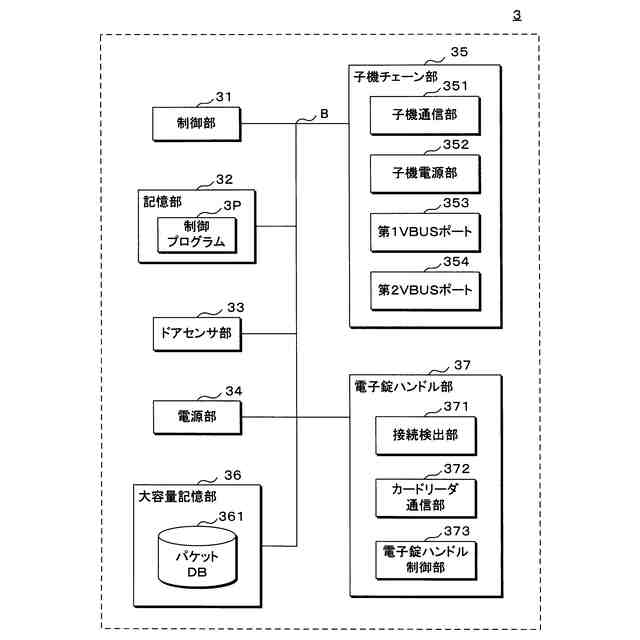

子機の構成例を示すブロック図である。

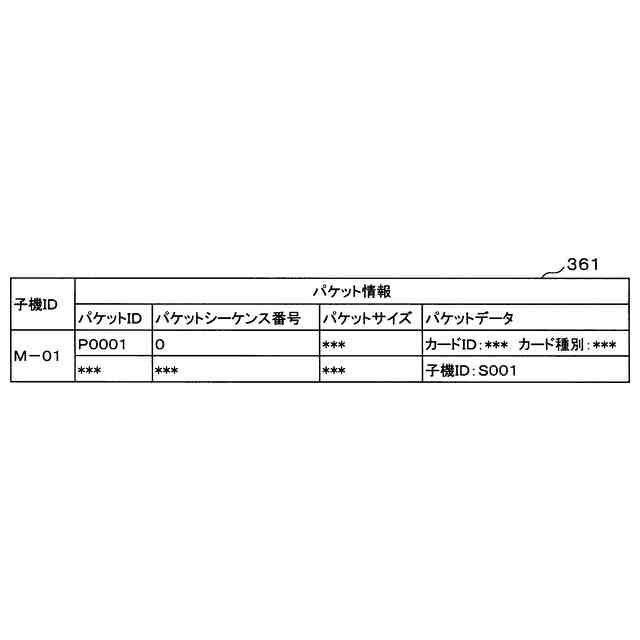

パケットＤＢのレコードレイアウトの一例を示す説明図である。

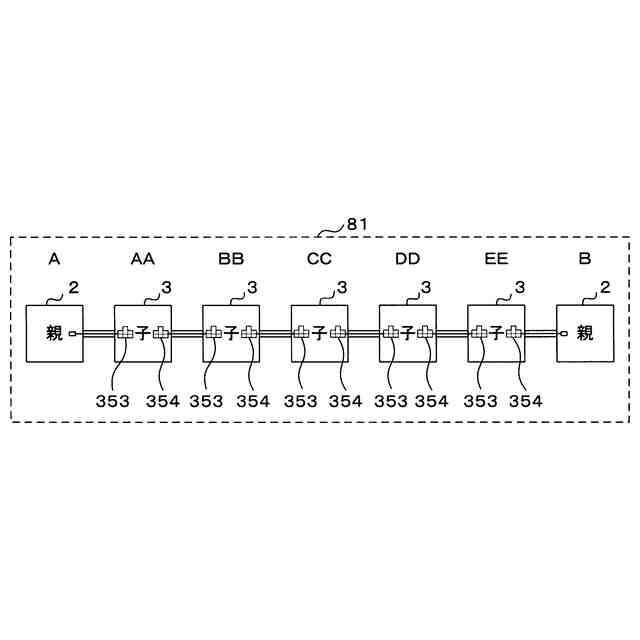

子機群の一例を説明する説明図である。

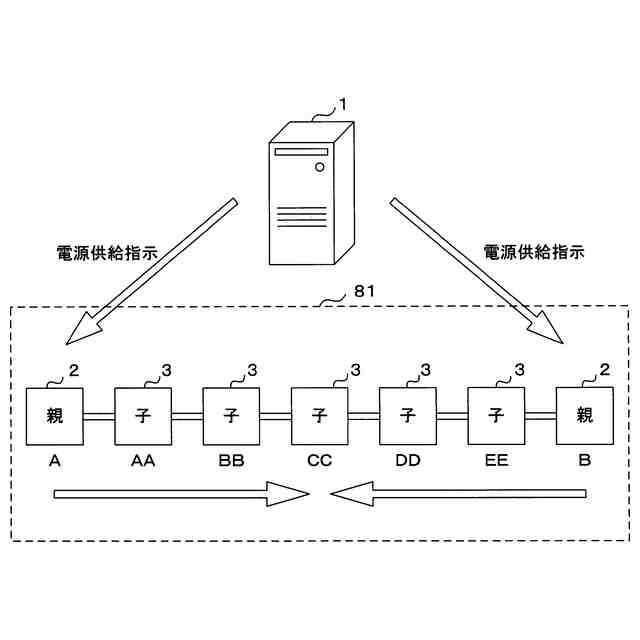

子機群における電源供給指示の出力処理を説明する説明図である。
電源供給指示の出力処理の詳細を説明する説明図である。
親機に電源供給指示を出力する際の処理手順を示すフローチャートである。
子機に電源供給指示を出力する際の処理手順を示すフローチャートである。
第１親機と第２親機との両方の経路で子機宛に電源供給指示を順次出力する際の処理手順を示すフローチャートである。
第１親機と第２親機との両方の経路で子機宛に電源供給指示を順次出力する際の処理手順を示すフローチャートである。
第１親機と第２親機との両方の経路で子機宛に電源供給指示を順次出力する際の処理手順を示すフローチャートである。
対象子機へ電源供給停止制御を行う説明図である。
対象子機へ電源供給制御を行う説明図である。
対象子機のメンテナンス時の電源供給停止指示を出力する際の処理手順を示すフローチャートである。
対象子機のメンテナンス後の電源供給指示を出力する際の処理手順を示すフローチャートである。
開錠対象のラックに対応する子機からクラウドサーバにカードＩＤを出力する処理を説明する説明図である。
クラウドサーバから開錠対象のラックに対応する子機に開錠指示を出力する処理を説明する説明図である。
開錠対象のラックに対して開錠処理を行う際の処理手順を示すフローチャートである。
開錠対象のラックに対して開錠処理を行う際の処理手順を示すフローチャートである。
開錠対象のラックに対して開錠処理を行う際の処理手順を示すフローチャートである。
【発明を実施するための形態】
【０００９】
以下、本発明をその実施形態を示す図面に基づいて詳述する。
【００１０】
（実施形態１）
実施形態１は、各親機を介して子機宛に電源供給指示を出力する形態に関する。なお、親機及び子機に関しては後述する。図１は、ラック電子錠システム（制御システム）の概要を示す説明図である。本実施形態の制御システムは、データセンタに設けられる各ラック９のカードリーダ９２付き電子錠ハンドル９１を個別に認証・解錠できるセキュリティシステムであり、情報処理装置１、複数の親機２及び複数の子機３を含む。
