公開番号2025075532
公報種別公開特許公報(A)
公開日2025-05-15
出願番号2023186768
出願日2023-10-31
発明の名称スクロール圧縮機及び冷凍装置
出願人ダイキン工業株式会社
代理人弁理士法人前田特許事務所
主分類F04C 18/02 20060101AFI20250508BHJP(液体用容積形機械;液体または圧縮性流体用ポンプ)
要約【課題】可動側ラップと固定側ラップとで区画される第1圧縮室と第2圧縮室とに、冷媒を均等に分配できるようにする。

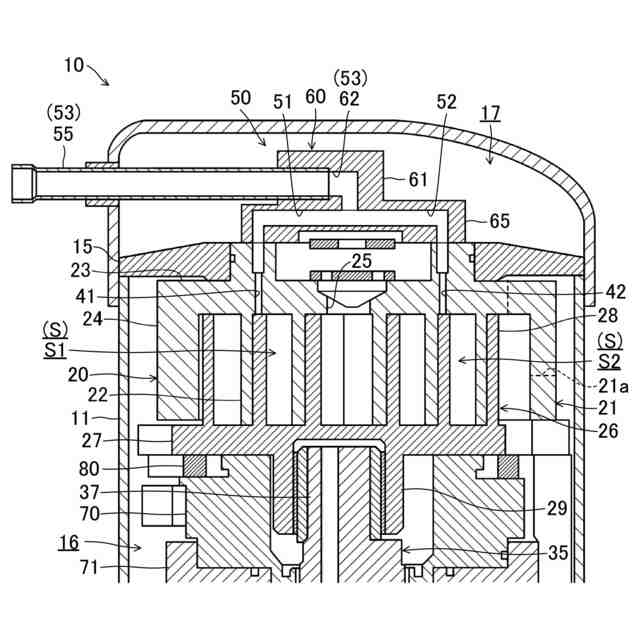

【解決手段】インジェクション機構(50)は、第1インジェクションポート(41)及び第2インジェクションポート(42)にそれぞれ冷媒を供給する。インジェクション機構(50)は、冷媒が流れるインジェクション通路(53)と、インジェクション通路(53)の下流端と第1インジェクションポート(41)とに連通する第1分岐通路(51)と、インジェクション通路(53)の下流端と第2インジェクションポート(42)とに連通する第2分岐通路(52)と、を有する。第1分岐通路(51)の長さは、第2分岐通路(52)の長さと等しい。
【選択図】図5
特許請求の範囲【請求項１】

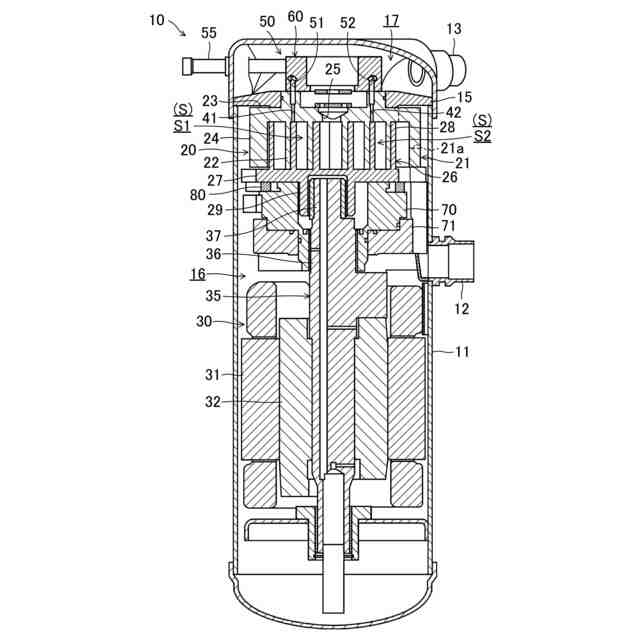

渦巻き状の固定側ラップ（23）を有する固定スクロール（21）と、前記固定スクロール（21）の軸方向から見て前記固定側ラップ（23）と点対称な渦巻き状の可動側ラップ（28）を有する可動スクロール（26）と、を備え、前記固定側ラップ（23）と前記可動側ラップ（28）とが噛み合うことで圧縮室（S）が形成されたスクロール圧縮機であって、

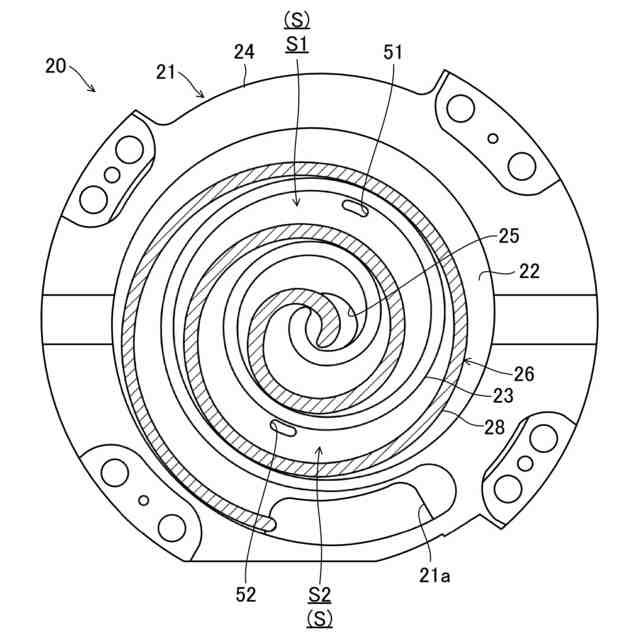

前記圧縮室（S）は、前記可動側ラップ（28）の外側と前記固定側ラップ（23）の内側とで区画される第１圧縮室（S1）と、前記可動側ラップ（28）の内側と前記固定側ラップ（23）の外側とで区画される第２圧縮室（S2）と、を含み、
前記固定スクロール（21）は、前記第１圧縮室（S1）に連通する第１インジェクションポート（41）と、前記第２圧縮室（S2）に連通する第２インジェクションポート（42）と、を有し、
前記第１インジェクションポート（41）及び前記第２インジェクションポート（42）にそれぞれ冷媒を供給するインジェクション機構（50）を備え、
前記インジェクション機構（50）は、
冷媒が流れるインジェクション通路（53）と、
前記インジェクション通路（53）の下流端と前記第１インジェクションポート（41）とに連通する第１分岐通路（51）と、
前記インジェクション通路（53）の下流端と前記第２インジェクションポート（42）とに連通する第２分岐通路（52）と、を有し、
前記第１分岐通路（51）の長さと、前記第２分岐通路（52）の長さと、が等しい
スクロール圧縮機。
続きを表示（約 790 文字）【請求項２】
請求項１のスクロール圧縮機において、

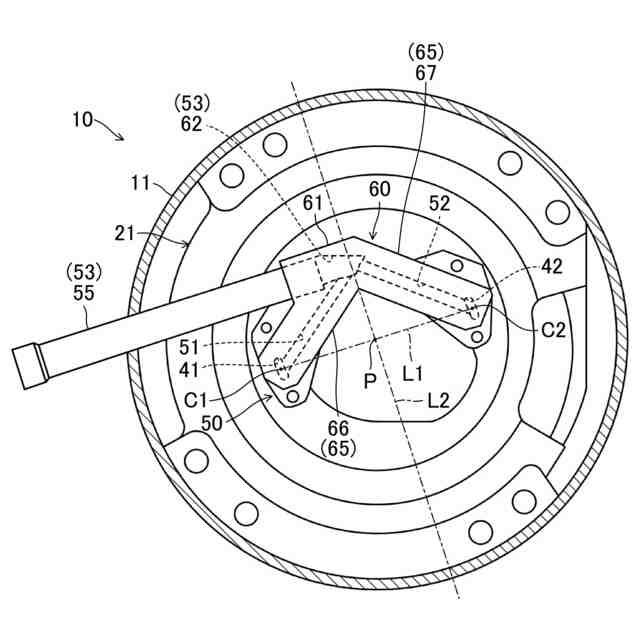

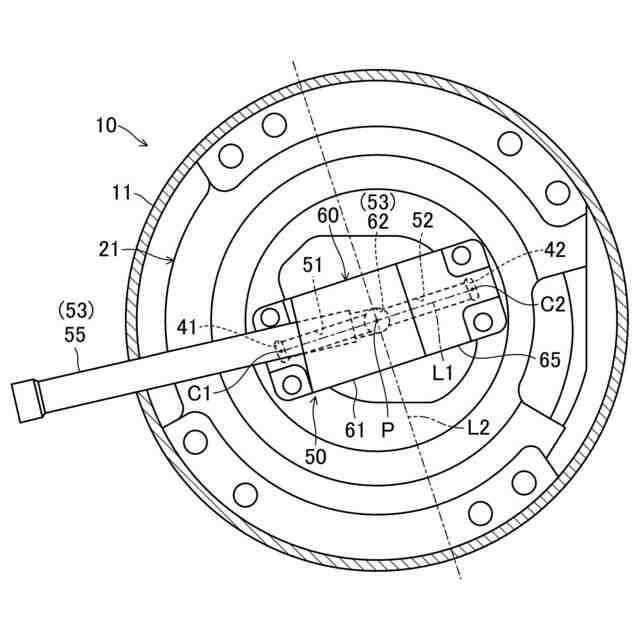

前記固定スクロール（21）の軸方向から見て、前記第１インジェクションポート（41）の第１中心（C1）と前記第２インジェクションポート（42）の第２中心（C2）とを結ぶ直線を第１仮想線（L1）、前記第１仮想線（L1）の垂直二等分線を第２仮想線（L2）とし、
前記インジェクション通路（53）の下流端は、前記第２仮想線（L2）上に位置する
スクロール圧縮機。
【請求項３】
請求項２のスクロール圧縮機において、
前記インジェクション通路（53）は、前記第２仮想線（L2）と交差する方向に延びる
スクロール圧縮機。
【請求項４】
請求項２又は３のスクロール圧縮機において、
前記インジェクション通路（53）の下流端は、前記第１仮想線（L1）と前記第２仮想線（L2）との交点（P）上に位置する
スクロール圧縮機。
【請求項５】
請求項１～３の何れか１つのスクロール圧縮機において、
前記インジェクション通路（53）は、前記固定スクロール（21）の径方向に沿って延びる
スクロール圧縮機。
【請求項６】
請求項１～３の何れか１つのスクロール圧縮機において、
前記インジェクション機構（50）は、前記固定スクロール（21）に固定されたブロック部材（60）を有し、
前記ブロック部材（60）は、前記第１分岐通路（51）と、前記第２分岐通路（52）と、を有する
スクロール圧縮機。
【請求項７】

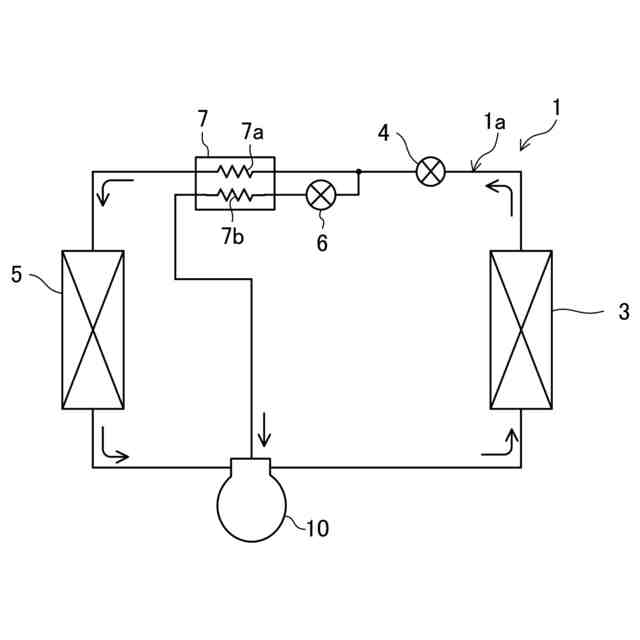

請求項１～３の何れか１つのスクロール圧縮機（10）と、
前記スクロール圧縮機（10）で圧縮された冷媒が流れる冷媒回路（1a）と、を備える
冷凍装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、スクロール圧縮機及び冷凍装置に関するものである。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
特許文献１には、第１圧縮室（第１室）と、第２圧縮室（第２室）と、にそれぞれ連通する２つの冷媒噴射孔が、固定スクロールに設けられたスクロール圧縮機が開示されている。２つの冷媒噴射孔には、分岐配管が接続される。分岐配管は、第２圧縮室に向かって直線状に延びるとともに、配管途中で第１圧縮室に向かって分岐して延びるように構成される。
【先行技術文献】
【特許文献】
【０００３】
特開平０５－１８０１８２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、従来の発明では、分岐配管の分岐位置から第１圧縮室に連通する冷媒噴出孔までの冷媒通路の長さが、第２圧縮室に連通する冷媒噴射孔までの冷媒通路の長さよりも長くなっている。
【０００５】
ここで、冷媒通路の長さの違いに起因して冷媒通路の通路抵抗が異なることで、第１圧縮室と第２圧縮室とに冷媒を均等に分配することができないという問題がある。
【０００６】
本開示の目的は、可動側ラップと固定側ラップとで区画される第１圧縮室と第２圧縮室とに、冷媒を均等に分配できるようにすることにある。
【課題を解決するための手段】
【０００７】
本開示の第１の態様は、渦巻き状の固定側ラップ（23）を有する固定スクロール（21）と、前記固定スクロール（21）の軸方向から見て前記固定側ラップ（23）と点対称な渦巻き状の可動側ラップ（28）を有する可動スクロール（26）と、を備え、前記固定側ラップ（23）と前記可動側ラップ（28）とが噛み合うことで圧縮室（S）が形成されたスクロール圧縮機であって、前記圧縮室（S）は、前記可動側ラップ（28）の外側と前記固定側ラップ（23）の内側とで区画される第１圧縮室（S1）と、前記可動側ラップ（28）の内側と前記固定側ラップ（23）の外側とで区画される第２圧縮室（S2）と、を含み、前記固定スクロール（21）は、前記第１圧縮室（S1）に連通する第１インジェクションポート（41）と、前記第２圧縮室（S2）に連通する第２インジェクションポート（42）と、を有し、前記第１インジェクションポート（41）及び前記第２インジェクションポート（42）にそれぞれ冷媒を供給するインジェクション機構（50）を備え、前記インジェクション機構（50）は、冷媒が流れるインジェクション通路（53）と、前記インジェクション通路（53）の下流端と前記第１インジェクションポート（41）とに連通する第１分岐通路（51）と、前記インジェクション通路（53）の下流端と前記第２インジェクションポート（42）とに連通する第２分岐通路（52）と、を有し、前記第１分岐通路（51）の長さと、前記第２分岐通路（52）の長さと、が等しい。
【０００８】
第１の態様では、第１分岐通路（51）の長さと、第２分岐通路（52）の長さと、を等しくすることで、インジェクション通路（53）を流れる冷媒を、第１圧縮室（S1）と第２圧縮室（S2）とに均等に分配させることができる。
【０００９】
本開示の第２の態様は、第１の態様のスクロール圧縮機において、前記固定スクロール（21）の軸方向から見て、前記第１インジェクションポート（41）の第１中心（C1）と前記第２インジェクションポート（42）の第２中心（C2）とを結ぶ直線を第１仮想線（L1）、前記第１仮想線（L1）の垂直二等分線を第２仮想線（L2）とし、前記インジェクション通路（53）の下流端は、前記第２仮想線（L2）上に位置する。
【００１０】
第２の態様では、インジェクション通路（53）の下流端を第２仮想線（L2）上に位置付けることで、第１分岐通路（51）の長さと、第２分岐通路（52）の長さと、を等しくすることができる。
（【００１１】以降は省略されています）
