公開番号2025073327
公報種別公開特許公報(A)
公開日2025-05-13
出願番号2023184002
出願日2023-10-26
発明の名称キー入力装置
出願人カシオ計算機株式会社
代理人弁理士法人光陽国際特許事務所
主分類G06F 3/02 20060101AFI20250502BHJP(計算;計数)
要約【課題】一方向に傾斜させた面であるとともにキーが配置されている面のうち、一部を更に他の方向へ傾斜させるような構造を持つことである。
【解決手段】電卓1aは、筐体の天面に設けられるとともに、複数のキートップ部としてのキートップ141aが設けられる傾斜面111a,112aを有する。傾斜面111a,112aの境界部分は、天面に沿って斜めに延びる仮想線Va上に位置する。傾斜面111a,112aは、境界部分側であるほど、筐体内の基板40aからの高さh1がより低くなるように形成されている。
【選択図】図1
特許請求の範囲【請求項１】
筐体の天面に設けられるとともに、複数のキートップ部が設けられる第１傾斜面及び第２傾斜面を有し、
前記第１傾斜面と前記第２傾斜面との境界部分は、前記天面に沿って斜めに延びる仮想線上に位置し、
前記第１傾斜面及び前記第２傾斜面は、前記境界部分側であるほど、前記筐体内の基板からの高さがより低くなるように形成されている、
ことを特徴とするキー入力装置。
続きを表示（約 990 文字）【請求項２】
前記仮想線は、前記筐体の外縁と鋭角又は鈍角を成すように交差する、
ことを特徴とする請求項１に記載のキー入力装置。
【請求項３】
前記第１傾斜面及び前記第２傾斜面と隣接する第３面を更に有し、
前記第３面は、前記複数のキートップ部を介して制御部に入力された信号に基づいた表示を行う表示手段が設けられている、
ことを特徴とする請求項１に記載のキー入力装置。
【請求項４】
前記第１傾斜面及び前記第２傾斜面と隣接する第３面と、
第１傾斜面及び前記第２傾斜面と隣接せず、前記第３面と隣接する第４面と、を更に有し、
前記第４面は、前記複数のキートップ部を介して制御部に入力された信号に基づいた表示を行う表示手段が設けられている、
ことを特徴とする請求項１に記載のキー入力装置。
【請求項５】
前記筐体の第１端側において、前記筐体の天面と前記基板との間の距離である天面基板間距離は一定であり、
前記筐体の前記第１端と対向する方向に位置する第２端側において、前記第１端に直交する第３端側の天面基板間距離と比較して前記第３端に対向する方向に位置する第４端側の天面基板間距離が短い、
ことを特徴とする請求項１に記載のキー入力装置。
【請求項６】
前記仮想線と前記基板との間の距離である仮想線基板間距離は、前記筐体の第１端側と比較して前記第１端と対向する方向に位置する第２端側の方が短い、
ことを特徴とする請求項１に記載のキー入力装置。
【請求項７】
前記キー入力装置の重心の位置が、前記第２端よりも前記第１端に近く、且つ、前記第４端よりも前記第３端に近い、
ことを特徴とする請求項５に記載のキー入力装置。
【請求項８】
前記仮想線は、前記キー入力装置を操作するユーザ側且つ前記ユーザの操作手の小指側と、前記キー入力装置を操作するユーザと対向する側且つ前記ユーザの操作手の親指側と、を結ぶ、
ことを特徴とする請求項１に記載のキー入力装置。
【請求項９】
前記筐体の前記第１端と前記第３端との交点に、緩衝部を有する、
ことを特徴とする請求項５に記載のキー入力装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、キー入力装置に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来、電卓やＰＣ（Personal Computer）といった電子機器は、ユーザが手を近づけて、指で文字を打ち込むキー入力装置を備える。例えば、ＰＣのキー入力装置として、キーボード操作面の傾斜角度を、操作者の手前側と奥側との方向で変更できる構成を設けたキーボード装置が知られている（特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開昭６２－２６７１７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記キーボード装置は、キーが配置されている面全体を一方向へ傾斜させるものにすぎず、一方向に傾斜させた面であるとともにキーが配置されている面のうち、一部を更に他の方向へ傾斜させるものではなかった。
【０００５】
本発明は、以上のような課題を解決するためのものであり、一方向に傾斜させた面であるとともにキーが配置されている面のうち、一部を更に他の方向へ傾斜させるような構造を持つキー入力装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記課題の解決のために、本発明のキー入力装置の一態様は、筐体の天面に設けられるとともに、複数のキートップ部が設けられる第１傾斜面及び第２傾斜面を有し、前記第１傾斜面と前記第２傾斜面との境界部分は、前記天面に沿って斜めに延びる仮想線上に位置し、前記第１傾斜面及び前記第２傾斜面は、前記境界部分側であるほど、前記筐体内の基板からの高さがより低くなるように形成されている、ことを特徴とする。
【発明の効果】
【０００７】
本発明により、一方向に傾斜させた面であるとともにキーが配置されている面のうち、一部を更に他の方向へ傾斜させるような構造を持つことができる。
【図面の簡単な説明】
【０００８】

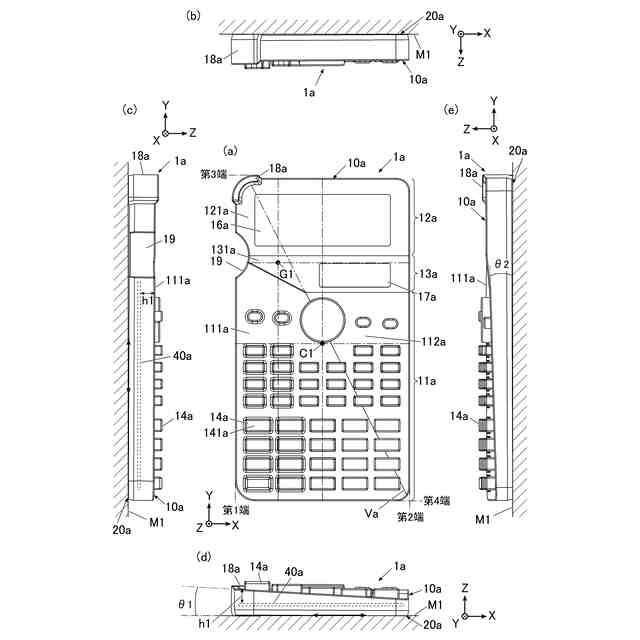

（ａ）は、本発明の第１の実施の形態の電卓を示す平面図である。（ｂ）は、第１の実施の形態の電卓を示す上側面図である。（ｃ）は、第１の実施の形態の電卓を示す左側面図である。（ｄ）は、第１の実施の形態の電卓を示す下側面図である。（ｅ）は、第１の実施の形態の電卓を示す右側面図である。

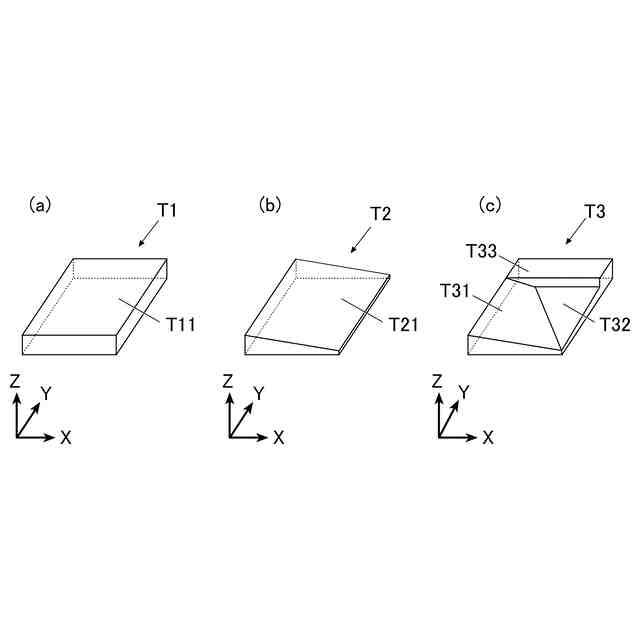

（ａ）は、第１のモデルの電卓を示す斜視図である。（ｂ）は、第２のモデルの電卓を示す斜視図である。（ｃ）は、第３のモデルの電卓を示す斜視図である。

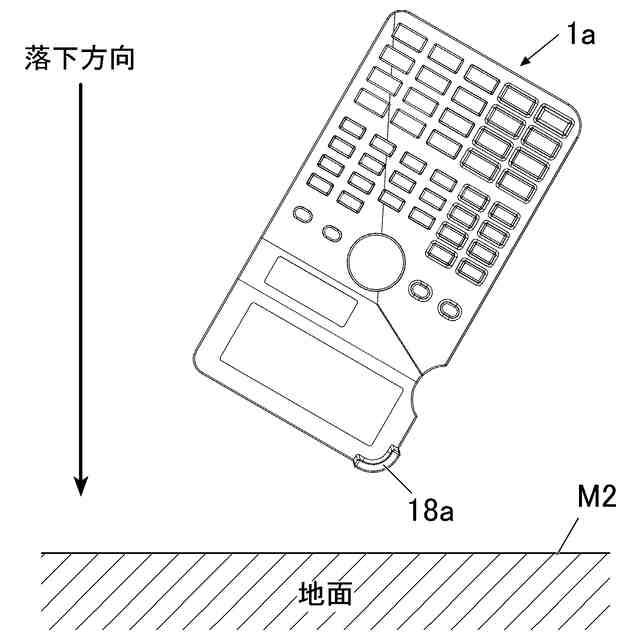

第１の実施の形態の電卓の落下状態を示す図である。

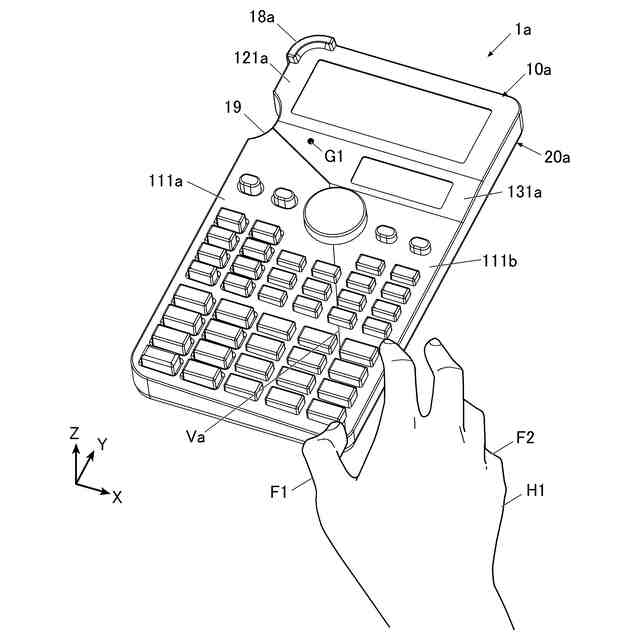

第１の実施の形態の電卓及びユーザの右手を示す斜視図である。

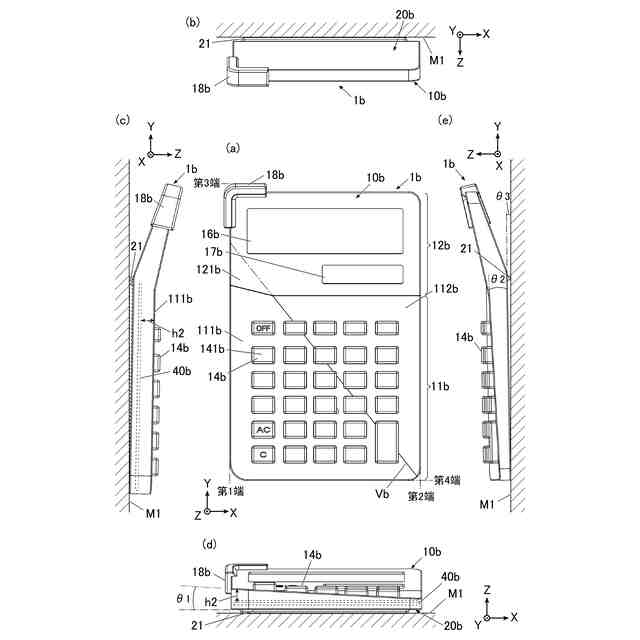

（ａ）は、第２の実施の形態の電卓を示す平面図である。（ｂ）は、第２の実施の形態の電卓を示す上側面図である。（ｃ）は、第２の実施の形態の電卓を示す左側面図である。（ｄ）は、第２の実施の形態の電卓を示す下側面図である。（ｅ）は、第２の実施の形態の電卓を示す右側面図である。

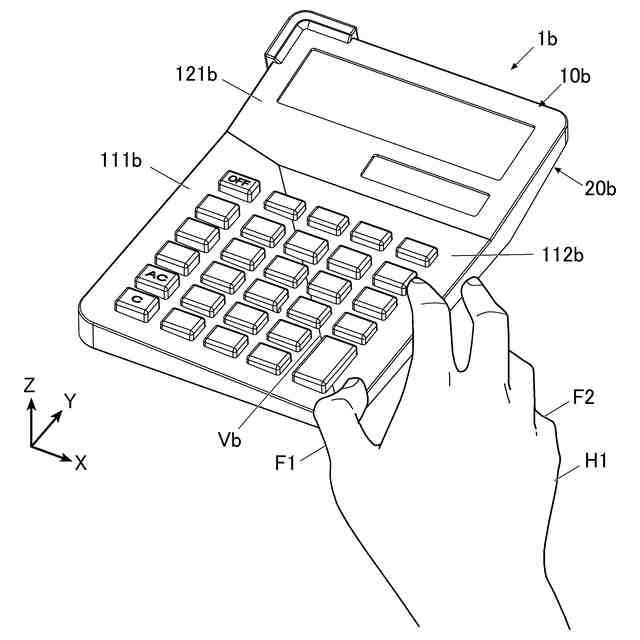

第２の実施の形態の電卓及びユーザの右手を示す斜視図である。

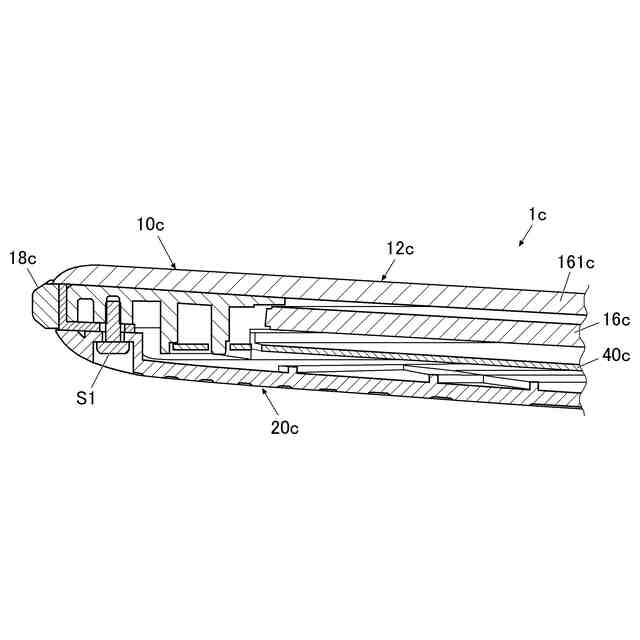

実施例の電卓を示す断面図である。
【発明を実施するための形態】
【０００９】
以下、本発明の第１、第２の実施の形態、実施例を、図面を参照して詳細に説明する。ただし、本発明の範囲は、図示例に限定されるものではない。
【００１０】
（第１の実施の形態）
図１（ａ）～図４を参照して、本発明の第１の実施の形態を説明する。まず、図１（ａ）を参照して、本実施の形態の電子機器としての電卓（電子式卓上計算機）１ａの全体の装置構成を説明する。図１（ａ）は、本実施の形態の電卓１ａを示す平面図である。図１（ｂ）は、電卓１ａを示す上側面図である。図１（ｃ）は、電卓１ａを示す左側面図である。図１（ｄ）は、電卓１ａを示す下側面図である。図１（ｅ）は、電卓１ａを示す右側面図である。
（【００１１】以降は省略されています）
