公開番号2025076786
公報種別公開特許公報(A)
公開日2025-05-16
出願番号2023188645
出願日2023-11-02
発明の名称情報処理装置
出願人トヨタ自動車株式会社
代理人個人,個人
主分類G06F 8/71 20180101AFI20250509BHJP(計算;計数)
要約【課題】ソフトウェアのバージョンの対応関係が整合しているか否かを判定する。
【解決手段】車両は、ソフトウェアが更新される複数のスレーブECUを備えている。スレーブECUは、バージョン番号、整合テーブルを記憶している。バージョン番号は、ソフトウェアのバージョンを示す数値であり、且つ、ソフトウェアが更新される度に大きくなる数値である。また、整合テーブルは、複数のスレーブECUについてのバージョン番号の組み合わせを規定している。スレーブECUは、スレーブECUに記憶されている現在のソフトウェアに対応するバージョン番号を複数のスレーブECUから取得する(S11)。スレーブECUは、取得した複数のバージョン番号の1つ以上が整合テーブルで規定されたバージョン番号よりも小さい場合に、複数のスレーブECUについてのソフトウェアのバージョンの対応関係が整合していないと判定する(S12)。
【選択図】図3
特許請求の範囲【請求項１】
ソフトウェアが更新される複数のＥＣＵを備え、
複数の前記ＥＣＵのそれぞれは、当該ＥＣＵのソフトウェアと、当該ソフトウェアに対応するバージョン番号と、当該ソフトウェアに対応する整合テーブルとを記憶しており、
前記バージョン番号は、当該バージョン番号に対応するソフトウェアのバージョンを示す数値であって、且つ、当該バージョン番号に対応するソフトウェアが更新される度に大きくなる数値であり、
前記整合テーブルは、複数の前記ＥＣＵに対してソフトフェアが正常に記憶されているときのソフトウェアのバージョンの対応関係を示す複数の前記ＥＣＵについての前記バージョン番号の組み合わせを規定しており、
前記ＥＣＵに記憶されている現在のソフトウェアに対応する前記バージョン番号を複数の前記ＥＣＵから取得することと、
取得した複数の前記バージョン番号、及び前記整合テーブルで規定された複数の前記バージョン番号を比較することと、
取得した複数の前記バージョン番号の１つ以上が前記整合テーブルで規定された前記バージョン番号よりも小さい場合に、複数の前記ＥＣＵについてのソフトウェアのバージョンの対応関係が整合していないと判定することと、
を実行する
情報処理装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、情報処理装置に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
更新システムは、サーバと、車両とを備えている。車両は、マスタＥＣＵと、複数のスレーブＥＣＵとを備えている。マスタＥＣＵは、複数のスレーブＥＣＵのソフトウェアの更新を実行する。具体的には、マスタＥＣＵは、サーバから新たなソフトウェアをダウンロードする。続いて、マスタＥＣＵは、スレーブＥＣＵに対して新たなソフトウェアをインストールする。そして、マスタＥＣＵは、スレーブＥＣＵに対して新たなソフトウェアのアクティベートを指示する。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－０５３３５８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１のような車両では、例えば一部のＥＣＵのデータが初期化されることなどに起因して当該ＥＣＵのソフトウェアがダウングレードすることがある。この場合、複数のＥＣＵについてのソフトウェアのバージョンの対応関係が整合しないおそれがある。特許文献１の更新システムは、上記のように複数のＥＣＵについてのソフトウェアのバージョンの対応関係が整合しなくなることについて何ら着目していない。
【課題を解決するための手段】
【０００５】
上記課題を解決するための情報処理装置は、ソフトウェアが更新される複数のＥＣＵを備え、複数の前記ＥＣＵのそれぞれは、当該ＥＣＵのソフトウェアと、当該ソフトウェアに対応するバージョン番号と、当該ソフトウェアに対応する整合テーブルとを記憶しており、前記バージョン番号は、当該バージョン番号に対応するソフトウェアのバージョンを示す数値であって、且つ、当該バージョン番号に対応するソフトウェアが更新される度に大きくなる数値であり、前記整合テーブルは、複数の前記ＥＣＵに対してソフトフェアが正常に記憶されているときのソフトウェアのバージョンの対応関係を示す複数の前記ＥＣＵについての前記バージョン番号の組み合わせを規定しており、前記ＥＣＵに記憶されている現在のソフトウェアに対応する前記バージョン番号を複数の前記ＥＣＵから取得することと、取得した複数の前記バージョン番号、及び前記整合テーブルで規定された複数の前記バージョン番号を比較することと、取得した複数の前記バージョン番号の１つ以上が前記整合テーブルで規定された前記バージョン番号よりも小さい場合に、複数の前記ＥＣＵについてのソフトウェアのバージョンの対応関係が整合していないと判定することと、を実行する。
【発明の効果】
【０００６】
上記構成において、仮にＥＣＵのソフトウェアがダウングレードすると、ダウングレードした後のバージョン番号は、ダウングレードする前のバージョン番号に比べて小さくなる。上記構成によれば、取得した複数のバージョン番号の１つ以上が整合テーブルで規定されたバージョン番号よりも小さい場合、すなわち１つ以上のＥＣＵのソフトウェアがダウングレードした場合に、ソフトウェアのバージョンの対応関係が整合していないと判定される。これにより、例えば１つ以上のＥＣＵのソフトウェアがダウングレードすることで複数のＥＣＵについてのソフトウェアのバージョンの対応関係が整合しなくなっても、当該対応関係が整合していないと判定できる。
【図面の簡単な説明】
【０００７】
図１は、更新システムの概略構成図である。

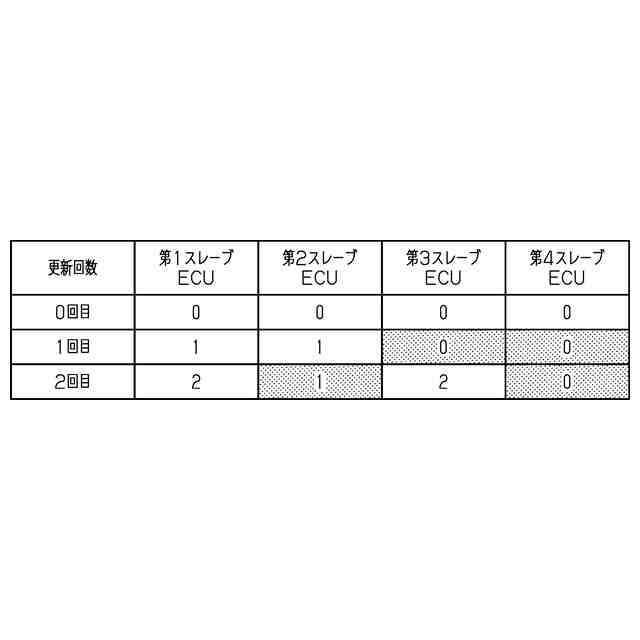

図２は、バージョン番号の変化を示す説明図である。

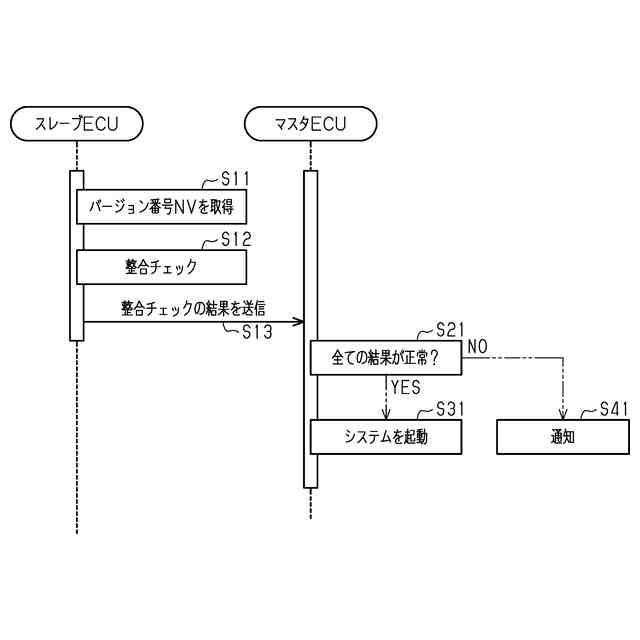

図３は、整合チェック制御を示すシーケンス図である。
【発明を実施するための形態】
【０００８】
＜更新システムの概略構成＞
以下、本発明の一実施形態を図１～図３にしたがって説明する。先ず、更新システムＵＳの概略構成について説明する。
【０００９】
図１に示すように、更新システムＵＳは、複数の車両１００を備えている。車両１００としては、例えば、ユーザが所有する自動車である。なお、図１では、１つの車両１００のみを代表して図示している。本実施形態において、車両１００は、駆動源としてエンジン及びモータジェネレータを備える車両、いわゆるハイブリッド車両である。
【００１０】
車両１００は、マスタＥＣＵ１０、複数のスレーブＥＣＵ２０、ＤＣＭ５０、第１外部バス６１、第２外部バス６２、及びディスプレイ７１を備えている。第１外部バス６１は、マスタＥＣＵ１０及びＤＣＭ５０を互いに通信可能に接続している。第２外部バス６２は、マスタＥＣＵ１０及び複数のスレーブＥＣＵ２０を互いに通信可能に接続している。なお、「ＥＣＵ」は、ＥｌｅｃｔｒｏｎｉｃＣｏｎｔｒｏｌＵｎｉｔの略称である。また、「ＤＣＭ」は、ＤａｔａＣｏｍｍｕｎｉｃａｔｉｏｎＭｏｄｕｌｅの略称である。
（【００１１】以降は省略されています）
