公開番号2025072525
公報種別公開特許公報(A)
公開日2025-05-09
出願番号2025017777,2023543200
出願日2025-02-05,2022-01-20
発明の名称乗客状態の決定のための装置、乗客状態の決定のためのシステム、乗客状態を決定するための方法、及びコンピュータプログラムプロダクト
出願人株式会社日立製作所
代理人青稜弁理士法人
主分類G06Q 50/40 20240101AFI20250430BHJP(計算;計数)
要約【課題】信頼性が高く、かつ、計算労力が少ない乗客状態の決定を提供する装置、システム、方法及びコンピュータプログラムプロダクトを提供する。
【解決手段】サーバ1100を備える装置1000は、データ記憶ユニットと、乗客のモバイルデバイス1200から受信したビーコン信号の位置ID及び属性を読み取るビーコンID変換モジュールと、移動物体に設置されたビーコンから受信したビーコン信号の移動物体ビーコン信号強度と、静止物体に設置されたビーコンから受信したビーコン信号の静止物体ビーコン信号強度とを決定するビーコン信号認識モジュールと、を備える。ビーコン信号強度は、ビーコン信号管理テーブルに記憶されたビーコンIDの数の合計である。装置はさらに、移動物体ビーコン信号強度、静止物体ビーコン信号強度及び/又は以前の乗客状態に基づいて乗客の現在状態を決定する乗客状態推定モジュールを備える。

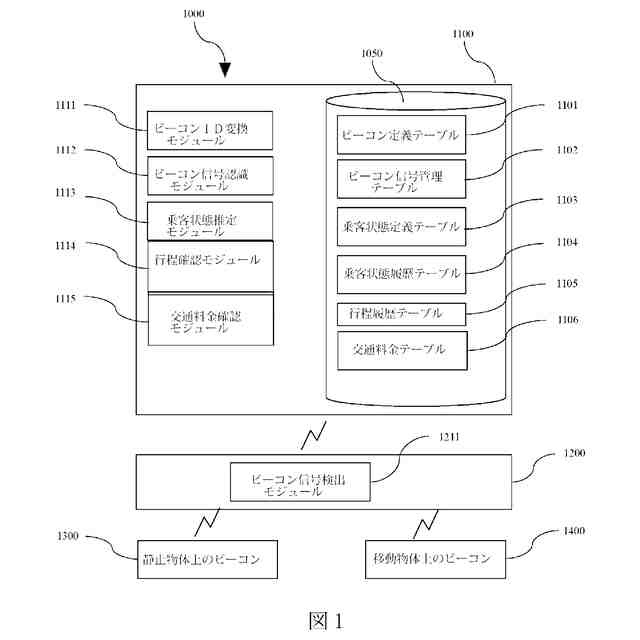

【選択図】図1
特許請求の範囲【請求項１】
乗客状態の決定のための装置（１０００）であって、乗客のモバイルデバイス（１２００）から、前記モバイルデバイス（１２００）がビーコンから受信したビーコンＩＤを含むビーコン信号を受信するように構成され、
ビーコン定義テーブル（１１０１）と、ビーコン信号管理テーブル（１１０２）と、乗客状態定義テーブル（１１０３）とに情報を記憶するように構成されるデータ記憶ユニット（１１５０）を備え、
前記ビーコン定義テーブル（１１０１）は、ビーコンＩＤと、ビーコンの位置を示す位置ＩＤと、ビーコンが移動物体と静止物体のどちらに設置されているかを示す属性とを記憶するように構成され、
前記ビーコン信号管理テーブル（１１０２）は、前記モバイルデバイスから受信した各ビーコン信号のビーコンＩＤと、タイムスタンプとを記憶するように構成され、
前記乗客状態定義テーブル（１１０３）は、以前の又は現在の乗客状態に関する情報と、ビーコン信号強度とを記憶するように構成され、前記装置（
１０００
）は、
前記ビーコン定義テーブル（１１０１）から前記受信したビーコン信号の前記位置ＩＤ及び前記属性を読み出すとともに、前記ビーコンＩＤと前記ビーコン信号の受信の前記タイムスタンプとを前記ビーコン信号管理テーブル（１１０２）に書き込む用に構成されるビーコンＩＤ変換モジュール（１１１１）と、
移動物体に設置されたビーコンから受信したビーコン信号の移動物体ビーコン信号強度と、静止物体に設置されたビーコンから受信したビーコン信号の静止物体ビーコン信号強度とを決定するように構成されるビーコン信号認識モジュール（１１１２）であって、前記ビーコン信号強度が、前記ビーコン信号管理テーブル（１１０２）に記憶されたビーコンＩＤの数の合計である、ビーコン信号認識モジュール（１１１２）と、
前記移動物体ビーコン信号強度、前記静止物体ビーコン信号強度、及び／又は以前の乗客状態に基づいて乗客の現在状態を決定するように構成される乗客状態推定モジュール（１１１３）と、
を更に備える、装置（１０００）。
続きを表示（約 1,300 文字）【請求項２】
前記乗客状態推定モジュール（１１１３）は、前記移動物体ビーコン信号強度、前記静止物体ビーコン信号強度、前記移動物体ビーコン信号強度の経時変化、前記静止物体ビーコン強度、及び／又は前記以前の乗客状態に基づいて前記乗客の現在の状態を決定するように構成される、請求項１に記載の装置。
【請求項３】
前記乗客状態推定モジュール（１１１３）は、前記乗客状態定義テーブル（１１０３）に記憶された複数の予め定義された乗客状態から乗客状態を選択することによって前記現在の乗客状態を決定するように構成される、
請求項１又は２に記載の装置。
【請求項４】
前記複数の予め定義された乗客状態は、前記移動物体ビーコン信号強度の絶対値、前記静止物体ビーコン強度の絶対値、前記移動物体ビーコン信号強度の経時変化、前記静止物体ビーコン強度、及び／又は前記以前の乗客状態のうちの少なくとも１つの組み合わせにそれぞれ基づいて前記乗客状態定義テーブル（１１０３）において定義される、
請求項３に記載の装置。
【請求項５】

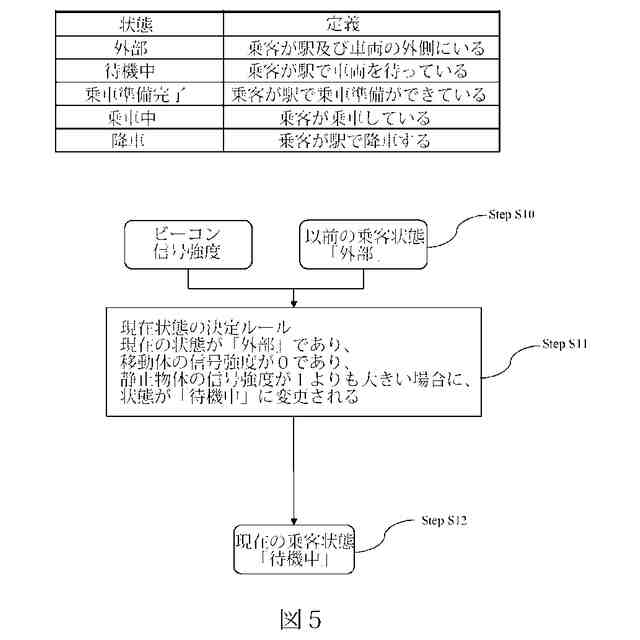

前記乗客状態定義テーブル（１１０３）に記憶された前記複数の予め定義された乗客状態は、「外部」、「待機中」、「乗車準備完了」、「乗車中」を含む、
請求項３又は４に記載の装置。
【請求項６】
前記ビーコン信号認識モジュール（１１１２）は、前記ビーコン信号管理テーブル（１１０２）に記憶された移動物体から受信したビーコン信号のビーコンＩＤの数をカウントすることによって前記移動物体ビーコン信号強度を決定するとともに、前記ビーコン信号管理テーブル（１１０２）に記憶された静止物体から受信したビーコン信号のビーコンＩＤの数をカウントすることによって前記静止物体ビーコン信号強度を決定するように構成される、
請求項１から５のいずれか一項に記載の装置。
【請求項７】
前記ビーコン信号管理テーブル（１１０２）は、静止物体からのビーコンＩＤと移動物体からのビーコンＩＤとの間を区別するように各ビーコンＩＤを記憶する、
請求項１から６のいずれか一項に記載の装置。
【請求項８】
前記ビーコンＩＤ変換モジュール（１１１１）は、受信したビーコン信号を定期的にサンプリングするとともに、前記ビーコンＩＤ及び受信の前記タイムスタンプを第１の所定の時間間隔で前記ビーコン信号管理テーブル（１１０２）に書き込むように構成される、
請求項１から７のいずれか一項に記載の装置。
【請求項９】
前記ビーコン信号認識モジュール（１１１２）は、前記第１の所定の時間間隔以上である第２の所定の時間間隔の満了後に前記ビーコン信号強度を決定するように構成される、
請求項１から８のいずれか一項に記載の装置。
【請求項１０】
前記ビーコン信号認識モジュール（１１１２）は、第２の所定の時間間隔の満了後に前記ビーコン信号管理テーブル（１１０２）をリセットするように構成される、
請求項１から９のいずれか一項に記載の装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本主題は、特に、好ましくは公共交通システムにおける乗客状態の決定の信頼性を高めるための装置及びシステムに関する。対応するシステム、方法、及びコンピュータプログラムプロダクトも提供される。特に、ビーコンが公共交通施設に直接設置されているため、全地球航法衛星システム（ＧＮＳＳ）などの外部測位システムとは独立して使用され得る装置及びシステムのアーキテクチャによって信頼性が向上する。信頼性を相乗的に向上させるのに役立つ更なる態様は、以下並びに追加の技術的利点から明らかになり得る。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
特許文献１などの従来技術は、トリップ要求の受信に応じて乗客の地理空間的位置及びトポロジカル位置を監視することによってリソースを割り当てる輸送管理システムについて記載する。旅行管理モジュールは、ピックアップ場所での乗客及びドライバの推定到着時間（ＥＴＡ）の比較に部分的に基づいて、乗客を利用可能なドライバと照合する。クライアント測位モジュールは、乗客クライアントデバイスで受信された無線署名に基づいて、起点位置に関連するトポロジカルグラフ内のノード及びエッジを通る乗客の進捗を監視する。クライアントＥＴＡモジュールは、トポロジカルグラフ内のノードによって表される起点位置を通る乗客の移動速度に基づいて乗り手ＥＴＡを計算する。乗客ＥＴＡ及びドライバＥＴＡが閾値時間を超えて変化すると決定することに応じて、旅行管理モジュールは、乗客を第２の利用可能なドライバと照合する。
【先行技術文献】
【特許文献】
【０００３】
国際公開第２０１８／２１５９５８Ａ１号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に示されるシステムにおいて、乗客の現在位置は、全地球測位システム及び／又は無線ネットワークシステムによって決定される。輸送サービスを利用する乗客の実際の状態は決定されない。しかしながら、上記の手段を用いて乗客位置を単に決定するだけでは、乗客行程全体にわたって乗客位置を決定することができず、乗客状態の決定によって提供される交通サービスとの乗客の相互作用の追跡可能性の改善という利点を保持できないという問題が生じる。
【課題を解決するための手段】
【０００５】
上記に鑑みて、本開示の技術的目的は、信頼性が高く、計算労力が少ない、乗客状態の決定を提供することが可能な装置、システム、方法、及びコンピュータプログラムプロダクトを提供することである。この目的は、添付の特許請求の範囲の主題によって達成される。
【０００６】
添付の特許請求の範囲に記載の主題によれば、乗客状態を決定するための装置が提案される。装置は、好ましくは固定サーバである。サーバは、更に好ましくは、無線データ接続を介して乗客のモバイルデバイスに接続されてもよい。モバイルデバイスは、スマートフォン、タブレット、ラップトップ、スマートウォッチなどであってもよい。モバイルデバイスは、更に好ましくは、モバイルデバイスのユーザに関連情報を表示するためのグラフィックユーザインタフェースを有することができる。モバイルデバイスは、更に好ましくは、ビーコン信号の範囲内に位置されるときにモバイルデバイスによって無線で受信され得る無線信号を介してビーコン信号を送信するビーコンと対話することができる。
【０００７】
ビーコンは、好ましくは、静止物体上に／静止物体内に／静止物体に設置されてもよい。特に好ましくは、ビーコンは、列車の駅又はバスの駅などの公共交通システムの物体上に／物体内に／物体にある。更に、ビーコンは、移動物体上に／移動物体内に／移動物体に設置されてもよい。特に好ましくは、ビーコンは、バス又は列車などの公共交通システムの移動物体上に／移動物体内に／移動物体にある。ビーコンは、乗客のモバイルデバイスとの無線通信のために構成された任意の適切なハードウェア及び／又はソフトウェアを使用して実装されてもよい。特に、ビーコンは、乗客のモバイルデバイス及び／又はサービスプロバイダサーバと通信するように構成されたプロセッサ、通信モジュール、及び／又はネットワークインタフェース構成要素を含むスタンドアロンデバイスとしての機能を果たすことができる。好ましくは、ビーコンは、ビーコンの周りの所定の範囲で信号を周期的に及び／又は絶えず発する。
【０００８】
一態様によれば、本発明は、ビーコン定義テーブル、ビーコン信号管理テーブル、及び／又は乗客状態定義テーブルに記憶可能な情報を記憶することができるデータ記憶ユニットを含むことができる。データ記憶ユニットは、好ましくは、とりわけ、以下に説明する情報を、好ましくはテーブル又は他の適切なデータフォーマットなどとして構造化されるデータベースに記憶するための内部記憶ユニットであってもよい。データストレージは、ユーザのモバイルデバイス、装置、又は他の離れた場所に設けられてもよい。また、データストレージは、異なる記憶場所に分散されてもよい。
【０００９】

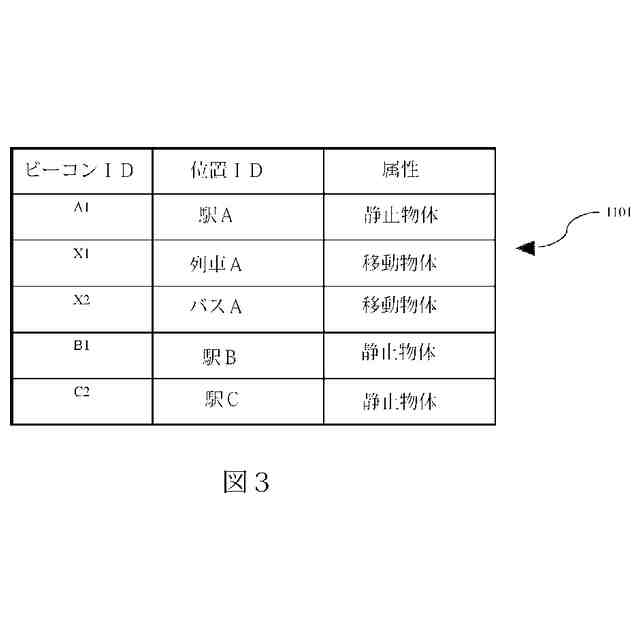

ビーコン定義テーブルは、好ましくは、ビーコンＩＤと、ビーコンの位置を示す位置ＩＤと、ビーコンが移動物体と静止物体のどちらに設置されているかを示す属性とを記憶するように構成され得る。属性は、好ましくは、静止物体に設置されたビーコン又は移動物体に設置されたビーコンから受信された信号の識別を容易にするビーコンＩＤに対応する品質であり得る。属性は、信号が移動物体ビーコン又は静止物体ビーコンから発せられたものであるかどうかを示すテキスト又は文字（文字列）であってもよい。
【００１０】

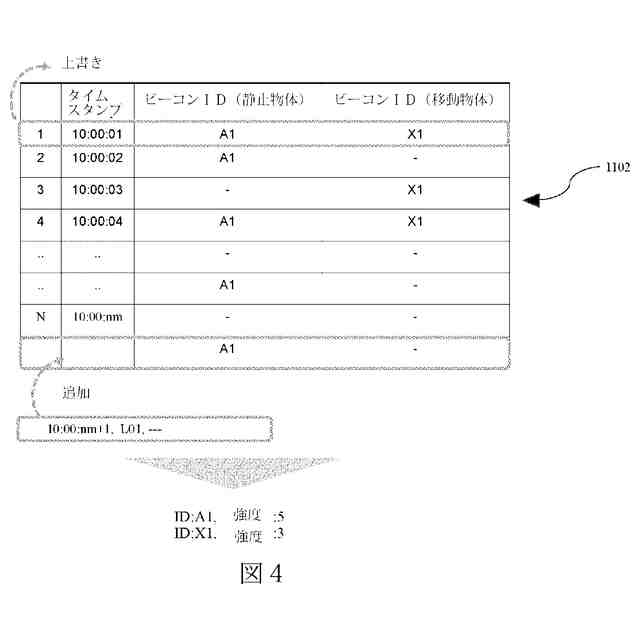

ビーコン信号管理テーブルは、好ましくは、モバイルデバイスから受信した各ビーコン信号のビーコンＩＤと、ビーコン信号の受信時刻を示すタイムスタンプとを記憶するように構成され得る。
（【００１１】以降は省略されています）
